Процедуры ремонта модуля передней двери

Замена

1. 1
   Снимите стекло передней двери. (См. Передняя дверь — «Оконное стекло передней двери»)
2. 2
   Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешняя ручка передней двери»)
3. 3
   Ослабьте винт крепления основания наружной ручки передней двери (А).



4. 4
   Отсоедините разъем наружного зеркала заднего вида (А).



5. 5

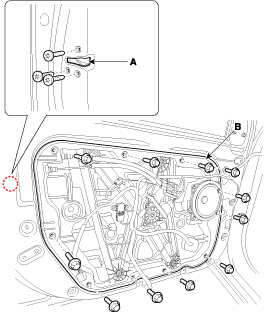

   Ослабьте крепежные винты защелки передней двери (А).
6. 6
   Ослабив крепежные болты, снимите модуль передней двери (В).

   ---

   Момент затяжки : Болт: 6,9 ~ 10,8 Н·м Винт: 3,9 ~ 5,9 Н·м

   ---



7. 7
   Отсоедините разъемы и жгут проводов модуля передней двери (А).



8. 8
   Снимите замок передней двери в сборе. (См. Передняя дверь — «Защелка передней двери»)
9. 9
   Снимите передний динамик. (См. Электрическая система кузова — «Динамики»)
10. 10
    Снимите электродвигатель переднего стеклоподъемника. (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)
11. 11
    Установите в порядке, обратном снятию.

    Область целых частей должна быть смазана достаточным количеством смазки. Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен. Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
