Процедуры ремонта

Удаление

Наденьте перчатки, чтобы защитить руки.

Используйте чехлы для сидений, чтобы не повредить поверхности.

1. 1
   Снимите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)
2. 2
   Снимите обшивку лотка для пакетов. (См. Внутренняя отделка — «Отделка лотка для упаковки»)
3. 3
   Снимите заднюю шторку. (См. Электрическая система кузова — «Задняя шторка»)
4. 4
   Нанесите WD-40 на боковую поверхность заднего стекла.
5. 5

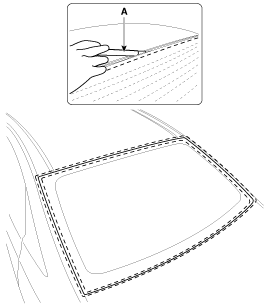

   Вырежьте клей с помощью резака (A).

   Пожалуйста, используйте резак с длиной лезвия от 8 до 12 дюймов.



6. 6
   Отрежьте герметик на краю (B), потянув струну (A) влево и вправо.

   Наденьте перчатки, чтобы защитить руки. При работе с проводами может возникнуть нагрев. Будьте осторожны, чтобы не обжечь руки. Будьте осторожны, чтобы не отсоединить провод пианино.



7. 7
   Если внутри корпуса виден рояльный тросик, протяните рояльный тросик (А) внутрь.



8. 8
   Отрежьте герметик на (A-A), (B-B), (C-C), потянув струну (A) влево и вправо.

   Наденьте перчатки, чтобы защитить руки. При работе с проводами может возникнуть нагрев. Будьте осторожны, чтобы не обжечь руки. Будьте осторожны, чтобы не отсоединить провод пианино.



9. 9
   Снимите заднее стекло (А).

   При снятии и установке стекла заднего стекла необходим помощник.



Монтаж

1. 1
   Удалите герметик (В) с помощью ножа (А) с панели кузова.

   Наденьте перчатки, чтобы защитить руки.



2. 2
   Удалите герметик (В) с помощью ножа (А) со стекла заднего стекла.

   Наденьте перчатки, чтобы защитить руки.



3. 3
   Губкой нанесите тонкий слой грунтовки для тела на оригинальный клей, оставшийся вокруг фланца проема стекла заднего стекла. Дайте грунтовке для тела высохнуть не менее 10 минут.

   Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова. Никогда не прикасайтесь руками к загрунтованным поверхностям. Замаскируйте приборную панель перед покраской фланца.



4. 4
   Нанесите тонкий слой грунтовки для стекла на внешнюю сторону крепежных деталей.

   Никогда не прикасайтесь к загрунтованной поверхности рукой. Если вы это сделаете, клей может не приклеиться к стеклу должным образом, вызывая утечку после установлено заднее стекло. Не наносите грунтовку для кузова на стекло. Не допускайте попадания воды, пыли и абразивных материалов на грунтовку.



5. 5
   Снимите ленту с молдинга заднего стекла (А) и установите молдинг на стекло заднего стекла (В).



6. 6
   Запакуйте клей в картридж без воздушных карманов, чтобы обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите полоска клея (B) по краю заднего стекла (A) между застежкой и молдингом, как показано на рисунке. Нанесите клей в течение 30 минут после нанесения грунтовки для стекла. Сделайте немного более толстую бусину на каждый угол.

   ---

   Ширина валика герметика Высота: 12 мм (0,4724 дюйма) Ширина: 8 мм (0,3150 дюйма)

   ---



7. 7
   Используйте присоски (A), чтобы удерживать стекло заднего стекла (B) над отверстие, совместите его с установочными метками (C), сделанными на шаге 15, и положите его на клей. Слегка нажмите на ветровое стекло, пока оно не края полностью сидят на клее по всему периметру. Не открывайте или закройте дверцы, пока клей не высохнет.

   При установке заднего стекла (B) точно совместите сервисное отверстие заднего стекла (D) с рамой.



8. 8
   Дайте клею высохнуть в течение как минимум 3-4 часов, затем распылите воду на стекло и проверьте, нет ли утечек.

   Не распыляйте непосредственно на клейкую область. Распылите воду на стекло, а затем пролейте воду вокруг стекла.

9. 9
   Участки могут протекать. Дайте стеклу высохнуть, затем заклейте клеем.

   Дайте автомобилю постоять не менее четырех часов после монтаж. Если транспортное средство должно быть использовано в течение первых восьми, оно надо ехать медленно. Держите стекло сухим в течение первого часа после установки. Пожалуйста, попросите водителя соблюдать осторожность, не вести автомобиль по неровной грунтовой дороге и не водить резко.

10. 10
    Установите заднюю шторку. (См. Электрическая система кузова — «Задняя шторка»)
11. 11
    Установите обшивку лотка для пакетов. (См. Внутренняя отделка — «Отделка лотка для упаковки»)
12. 12
    Установите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)
