Hyundai Sonata: Бесключевой доступ и охранная сигнализация / Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Бесключевой доступ и охранная сигнализация / Процедуры ремонта

осмотр
•
Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника.
•
Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.
Проверка модуля замка передней двери
1.
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
2.
Снимите модуль передней двери.
(См. Кузов — «Модуль передней двери»)
3.
Отсоедините разъем от привода.

Нет
Информация о выводе
левый
Правая сторона
1
AJAR-переключатель
Мотор 2
2
COM
Мотор 1
3
Переключатель блокировки/разблокировки
-
4
Переключатель блокировки клавиш
Переключатель разблокировки ключа
5
Переключатель разблокировки ключа
Переключатель блокировки клавиш
6
-
Переключатель блокировки/разблокировки
7
Мотор 1
COM
8
Мотор 2
переключатель AJAR

4.
Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.

Проверка модуля замка задней двери
1.
Снимите обивку задней двери.
(См. Кузов — «Облицовка задней двери»)
2.
Снимите модуль задней двери.
(См. Кузов — «Модуль задней двери»)
3.
Отсоедините разъемы от привода.

Нет
Информация о выводе
левый
Правая сторона
1
AJAR-переключатель
Мотор 2
2
COM
Мотор 1
3
Переключатель блокировки/разблокировки
-
4
-
-
5
-
-
6
-
Переключатель блокировки/разблокировки
7
Мотор 1
COM
8
Мотор 2
AJAR-переключатель

4.
Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.

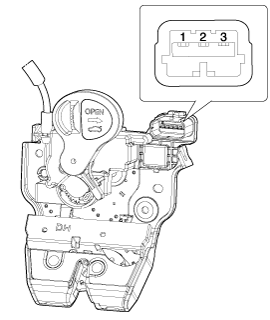

Проверка модуля замка задней двери
1.
Снимите обивку крышки багажника.
(См. Кузов — «Отделка крышки багажника»)
2.
Отсоедините разъем от привода

3.
Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.

4.
При проверке багажника автомобиля мощность варианта питания относится к модулю багажника.
Переключатель открытия багажника
1.
Отсоедините отрицательные (-) клеммы аккумуляторной батареи.
2.
Снимите обшивку крышки багажника
(См. Кузов — «Отделка крышки багажника»)
3.
Отсоедините разъем узла переключателя открытия багажника (А).

4.
Проверьте целостность цепи между клеммами в полузамкнутом состоянии в соответствии с таблицей.

Выключатель капота
1.
Отсоедините разъем (А).

2.
Проверьте целостность цепи между клеммами и массой в соответствии с таблицей.
(См. Кузов — «Защелка капота»)

Описание и работа
Описание Состояние охранной сигнализации [состояние B/A] B/A Состояние ОписаниеDISARM 1. В состоянии «DISARM» запрет запуска автомобиля отсутствует. Так когда открыта дверь, капот или багажник, звуковой сигнал не слышен...
BCM (модуль управления кузовом)
...
