Hyundai Sonata: Система смарт-ключей / Компоненты блока смарт-ключа и расположение компонентов
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Электрическая система кузова
/
Система смарт-ключей
/ Компоненты блока смарт-ключа и расположение компонентов

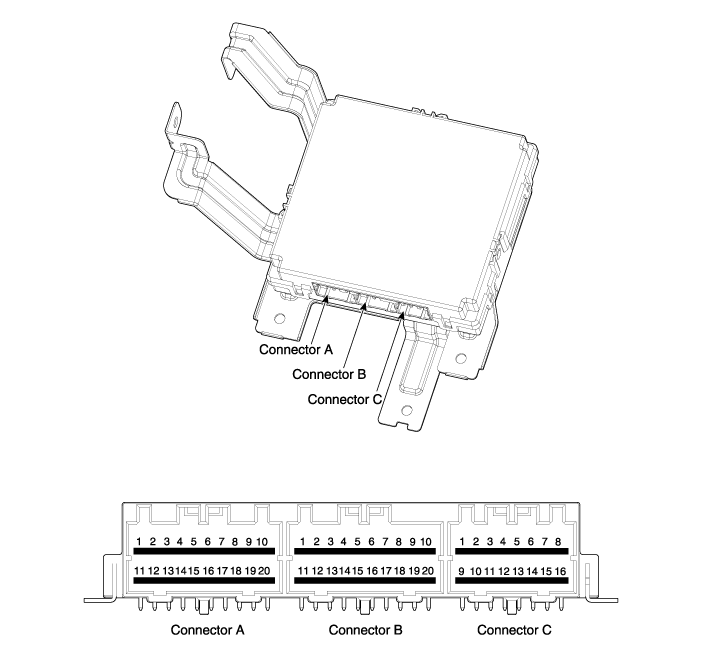

| Компоненты (1) |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
BAT (+)_Сигнал
|
Антенна в двери водителя_GND
|
-
|
|
2
|
летучая мышь (+)_мощность
|
Антенна в двери водителя_Power
|
-
|
|
3
|
IGN 1
|
-
|
-
|
|
4
|
IGN 2_Релейный выход
|
B-CAN (высокий)
|
Светодиод SSB (ВЫКЛ.)
|
|
5
|
IGN 1_Релейный выход
|
B-CAN (низкий уровень)
|
Светодиод SSB (зажигание)
|
|
6
|
Вспомогательная дверная антенна_GND
|
Датчик скорости колеса
|
Светодиод SSB (ACC)
|
|
7
|
Внутренняя антенна 2_GND
|
AT: вход сигнала «P»
MT : Вход сигнала выключателя сцепления |
Подсветка SSB (+)
|
|
8
|
Магистральная антенна_GND
|
-
|
Подсветка SSB (-)
|
|
9
|
Внутренняя антенна 1_GND
|
C-CAN (низкий)
|
Антенна иммобилайзера GND
|
|
10
|
Антенна бампера GND
|
C-CAN (высокий)
|
Антенна иммобилайзера Мощность
|
|
11
|
АКК
|
Земля 1
|
-
|
|
12
|
IGN2
|
Земля 2
|
Обратная связь сигнала пуска
|
|
13
|
Выход ACC_Relay
|
Вспомогательный дверной switch_signal
|
Предохранитель стоп-сигнала
|
|
14
|
Выход Starter_Relay
|
Switch_signal двери водителя
|
Тормозной переключатель
|
|
15
|
-
|
-
|
Индикатор иммобилайзера
|
|
16
|
Вспомогательная дверная антенна_Power
|
ЭМС МОЖЕТ
|
Внешний зуммер
|
|
17
|
Внутренняя антенна 2_Power
|
-
|
?
|
|
18
|
Магистральная антенна_Мощность
|
RPM_Input
|
|
|
19
|
Внутренняя антенна 1_Power
|
SSB-переключатель2
|
|
|
20
|
Мощность антенны в бампере
|
SSB-переключатель1
|
Процедуры ремонта смарт-ключа
Смарт-ключ
Сохранение кода смарт-ключа
1.
Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
2.
Выберите модель автомобиля и...
Схемы смарт-ключей
Принципиальная электрическая схема
...
