Hyundai Sonata: схематические схемы системы смарт-ключа / блока смарт-ключа

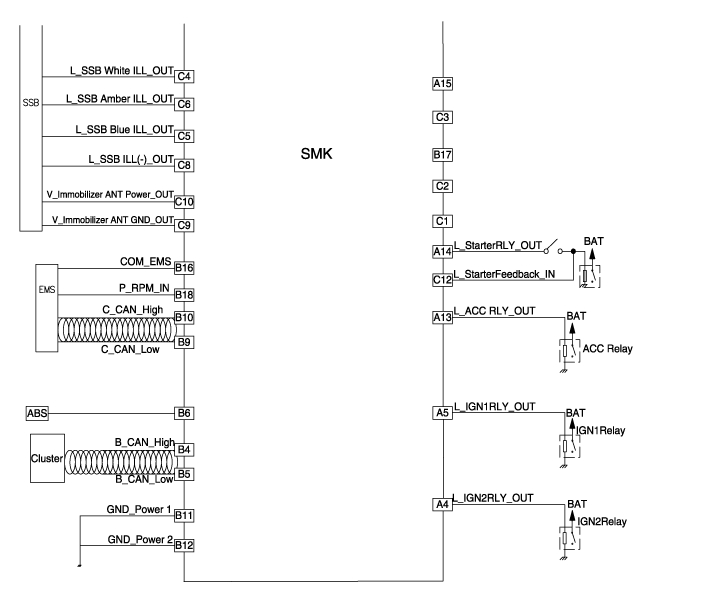

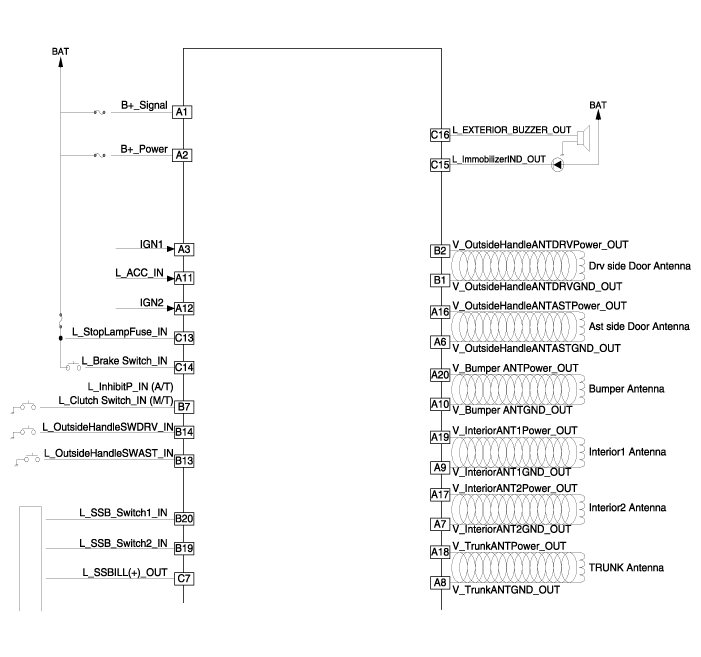

| Принципиальная электрическая схема |
Компоненты блока смарт-ключа и расположение компонентов
Компоненты (1)
НетРазъем AРазъем BРазъем C1BAT (+)_СигналДверная антенна водителя_GND-2BAT (+)_PowerДверная антенна водителя_Питание-3IGN 1--4IGN 2_Релейный выходB-CAN (высокий)Светодиод SSB (ВЫКЛ)5IGN 1_Rel ...
Процедуры ремонта блока смарт-ключа
Удаление
Блок смарт-ключа
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите перчаточный ящик.
(См. Кузов — «Верхняя крышка перчаточного ящика в сборе»)
3.
Извлеките блок смарт-ключа (B) после...
