Руководство по ремонту Форд Эскейп 2020-2023 гг. / Электрический / Электронная группа функций / Многофункциональные электронные модули / Диагностика и проверка — блок управления кузовным оборудованием C (BCMC)

Ford Escape: Многофункциональные электронные модули / Диагностика и проверка — блок управления кузовным оборудованием C (BCMC)

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
BCMC U0100:87 Потеряна связь с ECM/PCM "A": отсутствует сообщение ПЕРЕЙТИ к пинпойнт-тесту А
BCMC U0111:87 Потеряна связь с модулем управления энергией батареи "A": отсутствует сообщение ПЕРЕЙТИ к точечному тесту B
BCMC U0140:87 Потеряна связь с модулем управления кузовным оборудованием: отсутствует сообщение ПЕРЕЙТИ к точечному тесту C
BCMC U0164:87 Потеряна связь с модулем управления HVAC: отсутствует сообщение ПЕРЕЙТИ к точному тесту D
BCMC U0293:87 Потеряна связь с модулем управления гибридной/электрической трансмиссией: отсутствует сообщение ПЕРЕЙТИ к точечному тесту E
BCMC U1000:00 Защита твердотельного драйвера Активна: Драйвер отключен: Нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту F
BCMC U2100:00 Начальная конфигурация не завершена: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту G
BCMC U2200:00 Память конфигурации модуля управления повреждена: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту G
BCMC U3000:49 Модуль управления: внутренняя электронная неисправность ПЕРЕЙТИ к точному тесту H
BCMC U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения ПЕРЕЙТИ к точечному тесту I
BCMC U3003:17 Напряжение батареи: напряжение цепи выше порогового значения ПЕРЕЙТИ к точному тесту J

Точные тесты


ТОЧНЫЙ ТЕСТ A: U0100:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U0100:87 Потеряна связь с ECM/PCM 'A': отсутствует сообщение DTC непрерывной памяти, который устанавливается в BCMC, если сообщения с данными о трансмиссии, полученные от PCM, отсутствуют.

Возможные источники

  • Проблема сети связи
  • Проблема с системой зарядки
  • ПКМ
  • BCMC
A1 ПРОВЕРЬТЕ, ЧТОБЫ ДИАГНОСТИЧЕСКИЙ СКАНЕР СВЯЗАЛСЯ С PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ)
  • Зажигание включено.
  • Подключить диагностический прибор.
  • Убедитесь, что сеанс автомобиля может быть установлен с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ к A2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

A2 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

DTC U0100:87 получен снова?
Да ПЕРЕЙТИ к A3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

A3 ПОЛУЧИТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) DTCS
  • С помощью диагностического сканера выполните проверку PCM. Самопроверка KOEO.

Имеются ли какие-либо коды DTC, связанные с системой PCM?
Да
Нет ПЕРЕЙТИ на А4

A4 ПОЛУЧИТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) DTCS
  • С помощью диагностического сканера выполните самопроверку BCMC.

Записаны ли какие-либо коды DTC, относящиеся к системе BCMC?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0100:87 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера сотрите коды DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все CMDTC.

Установлен ли код неисправности U0100:87 в других модулях?
Да ПЕРЕЙТИ к A6
Нет ПЕРЕЙТИ на A7

A6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и проверьте все разъемы PCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему,
VIN требуется для доступа к Guided Routine (PCM)
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

A7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ B: U0111:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
BCMC U0111: 87 Потеряна связь с модулем управления зарядом батареи «А»: отсутствует сообщение DTC непрерывной памяти, который устанавливается в BCMC, если сообщения данных, полученные от BECM "A", отсутствуют.

Возможные источники

  • Проблема сети связи
  • Проблема с системой зарядки
  • БЭКМ "А"
  • BCMC
B1 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли BECM "A" сетевой тест?
Да ПЕРЕЙТИ к B2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

B2 ПРОВЕРЬТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) "A" НЕПРЕРЫВНАЯ ПАМЯТЬ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (CMDTCS)
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • Используя диагностический сканер, проверьте CMDTC BECM "A".

DTC U0111:87 получен снова?
Да ПЕРЕЙТИ к B3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

B3 ПОЛУЧИТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДТС "А"
  • С помощью диагностического сканера выполните самопроверку BECM "A".

Имеются ли какие-либо коды DTC, относящиеся к системе BECM "A"?
Да См. раздел 414-03.
Нет ПЕРЕЙТИ к B4

B4 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) CMDTCS
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

BCMC DTC U0111:87 все еще присутствует?
Да ПЕРЕЙДИТЕ к B5
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

B5 ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0111:87 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера сотрите коды DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все CMDTC.

Установлен ли код неисправности U0111:87 в других модулях?
Да ПЕРЕЙДИТЕ к B6
Нет ПЕРЕЙДИТЕ к B7

B6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ОПЕРАЦИЯ "А"
  • Отсоедините и осмотрите разъемы BECM "A".
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BECM "A". Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BECM "A". См. раздел 414-03.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

B7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ C: U0140:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
BCMC U0140: 87 Потеряна связь с модулем управления кузовным оборудованием: отсутствует сообщение Код неисправности с постоянной памятью, который устанавливается в BCMC, если сообщения с данными, полученные от BCM, отсутствуют.

Возможные источники

  • Проблема сети связи
  • Проблема с системой зарядки
  • млрд кубометров
  • BCMC
C1 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли BCM сетевой тест?
Да ПЕРЕЙТИ на С2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

C2 ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

DTC U0140:87 получен снова?
Да ПЕРЕЙТИ на С3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

C3 ПОЛУЧИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) DTCS
  • С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли какие-либо коды DTC, относящиеся к системе BCM?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ на С4

C4 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) CMDTCS
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

BCMC DTC U0140:87 все еще присутствует?
Да ПЕРЕЙТИ на С5
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

C5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0140:87 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера сотрите коды DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все CMDTC.

Установлен ли код неисправности U0140:87 в других модулях?
Да ПЕРЕЙТИ на С6
Нет ПЕРЕЙТИ на C7

C6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

C7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ D: U0164:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
BCMC U0164: 87 Потеряна связь с модулем управления HVAC: отсутствует сообщение DTC непрерывной памяти, который устанавливается в BCMC, если сообщения данных, полученные от модуля HVAC через GWM, отсутствуют.

Возможные источники

  • Проблема сети связи
  • Проблема с системой зарядки
  • Модуль ОВКВ
  • BCMC
D1 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли модуль HVAC сетевой тест?
Да ПЕРЕЙДИТЕ к D2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

D2 ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

BCMC DTC U0164:87 получен снова?
Да ПЕРЕЙДИТЕ к D3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

D3 ПОДЪЕМ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ DTCS
  • С помощью диагностического сканера выполните самопроверку модуля HVAC.

Имеются ли какие-либо коды DTC, относящиеся к модульной системе HVAC?
Да
СМ.: Климат Система управления — автомобили с: двойным автоматическим контролем температуры (DATC)/электронный автоматический контроль температуры (EATC) (412-00 Климат Система управления – общая информация, диагностика и тестирование).
СМ.: Система климат-контроля — Автомобили с: Электронным руководством Температурный контроль (EMTC) (412-00 Система климат-контроля — Общие сведения) Информация, диагностика и тестирование).
Нет ПЕРЕЙДИТЕ к D4

D4 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) CMDTCS
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

DTC U0164:87 все еще присутствует?
Да ПЕРЕЙДИТЕ к D5
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

D5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0164:87 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера сотрите коды DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все CMDTC.

Установлен ли код неисправности U0164:87 в других модулях?
Да ПЕРЕЙДИТЕ к D6
Нет ПЕРЕЙДИТЕ к D7

D6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Отсоедините и осмотрите разъем модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъем модуля HVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Модуль управления вентиляцией и кондиционированием воздуха (HVAC) (412-00 Климат Система управления – общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

D7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, диагностика и проверка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ E: U0293:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

СМ.: Коммуникационная сеть – работа системы и ее компоненты Описание (сеть связи модуля 418-00, описание и Операция).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U0293:87 Потеряна связь с модулем управления трансмиссией Hybrid/EV «A»: отсутствует сообщение Код неисправности непрерывной памяти, который устанавливается в BCMC, если сообщения с данными, полученные от SOBDMC, отсутствуют.

Возможные источники

  • Проблема сети связи
  • Проблема с системой зарядки
  • СОБДМК
  • BCMC
E1 ПРОВЕРЬТЕ, ЧТОБЫ ДИАГНОСТИЧЕСКИЙ СРЕДСТВО СКАНИРОВАНИЯ СВЯЗАЛОСЬ С SOBDMC (ВТОРИЧНЫЙ БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ МОДУЛЬ УПРАВЛЕНИЯ C)
  • Зажигание включено.
  • Подключить диагностический прибор.
  • Убедитесь, что сеанс автомобиля может быть установлен с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ на E2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

E2 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

DTC U0293:87 получен снова?
Да ПЕРЕЙТИ на E3
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

E3 ИЗВЛЕЧЬ SOBDMC (ВТОРИЧНЫЙ БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ МОДУЛЬ УПРАВЛЕНИЯ C) DTCS
  • С помощью диагностического сканера выполните SOBDMC. Самопроверка KOEO.

Имеются ли какие-либо коды DTC, связанные с системой SOBDMC?
Да
Нет ПЕРЕЙТИ на Е4

E4 ПОЛУЧИТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) DTCS
  • С помощью диагностического сканера выполните самопроверку BCMC.

Записаны ли какие-либо коды DTC, относящиеся к системе BCMC?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ на E5

E5 ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0293:87 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера сотрите коды DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все CMDTC.

Установлен ли код неисправности U0293:87 в других модулях?
Да ПЕРЕЙТИ на E6
Нет ПЕРЕЙТИ на E7

E6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ SOBDMC (ВТОРИЧНЫЙ БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ МОДУЛЬ УПРАВЛЕНИЯ C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы SOBDMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все разъемы SOBDMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый SOBDMC. См. раздел 303-14.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

E7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ F: U1000:00

Нормальная работа и неисправности

BCMC использует твердотельные драйверы для управления выводом нескольких системы. Когда происходит перегрузка любого из этих драйверов, BCMC отключает вывод и отслеживает количество повторяющихся ошибок на каждом этих цепей. Модуль сравнивает это количество перегрузок с 3 прогрессивные пороги, установленные для каждой цепи. На каждом пороге, Код неисправности U1000:00 устанавливается вместе с кодом неисправности, связанным с затронутым схема. Для получения дополнительной информации СМ.: Управляемый модулем Функции — работа системы и описание компонентов (419-10 Многофункциональные электронные модули, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе DTC с постоянной памятью, который устанавливается, когда BCMC отключил цепь из-за повторяющейся перегрузки цепи и достижения постепенного порога.

Возможные источники

  • BCMC
F1 ПРОСМОТР ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)
  • Просмотрите коды DTC из самопроверки BCMC.

Присутствуют ли какие-либо коды DTC, кроме U1000:00?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ к F2

F2 ПОВТОРИТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) САМООЦЕНОЧНЫЙ ТЕСТ
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • Повторите самопроверку BCMC.

DTC U1000:00 все еще присутствует?
Да УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. Короткое замыкание цепи устранено.

ТОЧНЫЙ ТЕСТ G: U2100:00 ИЛИ U2200:00

Нормальная работа и неисправности

В BCMC вместе с другими программируемыми модулями управления должны быть установлены правильные исполнительные данные.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМК U2100:00 Начальная конфигурация не завершена: нет информации о подтипе Этот DTC устанавливается, когда установка данных BCMC As-Built была установлена ​​не полностью или неправильно.
БКМК U2200:00 Память конфигурации модуля управления повреждена: нет информации о подтипе Этот DTC устанавливается, когда установка данных BCMC As-Built была установлена ​​не полностью или неправильно.

Возможные источники

  • BCMC
G1 ПОДТВЕРДИТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) СБРОС
  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних действиях по обслуживанию, связанных с BCM.
  • Зажигание включено.
  • С помощью диагностического сканера удалите код неисправности.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCMC.

DTC U2100:00 и/или U2200:00 все еще присутствует?
Да ПЕРЕЙТИ на G2
Нет В настоящее время система работает корректно. Код неисправности мог быть ложно установлен BCMC, что приводит к мгновенной остановке сигнала и установке код неисправности.

G2 УСТАНОВИТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) PMI (УСТАНОВКА ПРОГРАММИРУЕМОГО МОДУЛЯ)
  • С помощью диагностического сканера сотрите коды DTC.
  • Установите данные BCMC As-Built из PTS, следуя инструкциям сканера.

BCMC DTC U2100:00 и/или U2200:00 все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно.

ТОЧНЫЙ ТЕСТ Ч: U3000:49

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U3000:49 Модуль управления: внутренняя электронная неисправность Этот код неисправности устанавливается, когда BCMC обнаруживает внутреннюю неисправность.

Возможные источники

  • BCMC
H1 ПОДТВЕРДИТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) СБРОС
  • Проверьте историю обслуживания автомобиля, чтобы узнать о недавних действиях по обслуживанию, связанных с BCMC.
  • Зажигание включено.
  • С помощью диагностического сканера удалите код неисправности.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCMC.

DTC U3000:49 все еще присутствует?
Да ПЕРЕЙТИ к H2
Нет В настоящее время система работает корректно. Код неисправности мог быть ложно установлен BCMC, что приводит к мгновенной остановке сигнала и установке код неисправности.

H2 УСТАНОВИТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) PMI (УСТАНОВКА ПРОГРАММИРУЕМОГО МОДУЛЯ)
  • С помощью диагностического сканера сотрите коды DTC.
  • Установите данные BCMC As-Built из PTS, следуя инструкциям сканера.

BCMC DTC U3000:49 все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно.

ТОЧНЫЙ ТЕСТ I: U3003:16

Информацию о схемах и разъемах см. в ячейке 13 электрических схем.

Нормальная работа и неисправности

BCMC постоянно получает напряжение от BJB.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения Непрерывный код неисправности DTC по требованию, который устанавливается в BCMC, когда BCMC обнаруживает более низкое, чем ожидалось, напряжение батареи на входе источника питания схема.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема с системой зарядки
  • Аккумуляторная батарея
  • Предохранитель 108 (20А)
  • БДЖБ
  • BCMC
I1 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCMC.

DTC U3003:16 все еще присутствует?
Да ПЕРЕЙТИ на I2
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за предыдущего состояния низкого напряжения батареи. СНЯТЬ код неисправности.

I2 ПРОВЕРЬТЕ НАЛИЧИЕ DTCS СИСТЕМЫ ЗАРЯДКИ, УСТАНОВЛЕННЫХ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера извлеките все CMDTC.

Имеются ли коды DTC системы зарядки?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ на I3

I3 ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И ЗАРЯД
  • Проверьте состояние аккумулятора и убедитесь, что аккумулятор полностью заряжен.
    СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).

Батарея в порядке и полностью заряжена?
Да ПЕРЕЙТИ на I4
Нет Если батарея разряжена, ВЫЯВИТЕ причину низкого заряда батареи.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование). Если состояние батареи неудовлетворительное, УСТАНОВИТЕ новую батарею.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

I4 ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить BCMC С1002 .
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1002-21 Земля

Напряжение выше 11,5 вольт?
Да ПЕРЕЙТИ на I5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь на наличие высокого сопротивления.

I5 ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ОСНОВАНИЯ
  • Зажигание ВЫКЛ.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1002-1 Земля
    C1002-17 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на I6
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь на наличие высокого сопротивления.

I6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ J: U3003:17

Информацию о схемах и разъемах см. в ячейке 13 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС U3003:17 Напряжение батареи: напряжение цепи выше порогового значения Непрерывный код неисправности DTC по требованию, который устанавливается в BCMC, когда BCMC обнаруживает более высокое, чем ожидалось, напряжение батареи на входе источника питания схема.

Возможные источники

  • Проблема с системой зарядки
  • BCMC
J1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ПЕРЕЗАРЯДА (DTCS), УСТАНОВЛЕННЫЕ В ДРУГИХ МОДУЛЯХ
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все Непрерывные диагностические коды неисправностей памяти (CMDTC).

Имеются ли коды DTC системы зарядки?
Да СМ. Таблицу основных кодов неисправности.
Нет ПЕРЕЙТИ к J2

J2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ БАТАРЕИ
  • Выключите все внутреннее/внешнее освещение и аксессуары.
  • Запустите двигатель и дайте ему поработать примерно на 2000 об/мин в течение трех минут, контролируя напряжение аккумуляторной батареи.

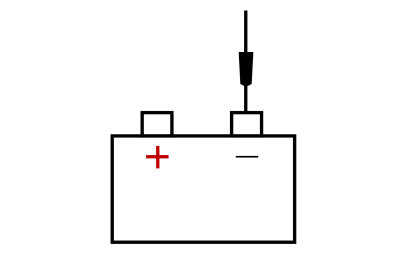

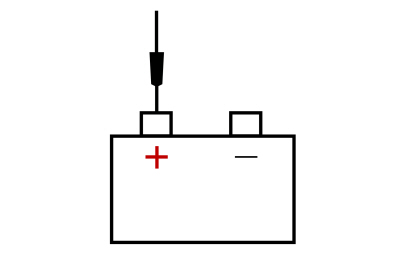

    Положительный вывод Измерение/действие Отрицательный вывод

Поднимается ли напряжение аккумулятора до 16 вольт или выше?
Да ПРОВЕРЬТЕ проблему перезарядки системы.
ССЫЛКА: Инструмент Переключатели подсветки панели и салона (413-00 Панель приборов и Подсветка переключателей салона, диагностика и тестирование).
Нет ПЕРЕЙТИ к J3

J3 ПОВТОРНО ПРОВЕРЬТЕ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) CMDTCS
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера проверьте CMDTC BCMC.

DTC U3003:17 все еще присутствует?
Да ПЕРЕЙДИТЕ к J4
Нет В настоящее время система работает корректно. Код неисправности могло быть вызвано подключением модуля или могло быть установлено ранее во время зарядки аккумулятора или при запуске автомобиля от внешнего источника. УСТРАНИТЕ первопричину любых проблем с разъемами или контактами.

J4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите разъемы BCMC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


Диагностика и проверка — блок управления кузовным оборудованием (BCM)

Таблица диагностических кодов неисправностей (DTC) Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа)...

Общие процедуры — деактивация заводского режима

Деактивация ПРИМЕЧАНИЕ: Во время сборки автомобиля некоторые модули, такие как модуль IPC и BCM, устанавливаются в заводской режим. Заводской режим снижает расход заряда батареи в течение длительного времени. где транспортное средство не используется...

Дополнительная информация:

Ford Escape 2020-2023 Руководство по техническому обслуживанию: Снятие и установка - Датчик температуры двери пассажира


Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. Откройте перчаточный ящик и снимите контрольную ленту. Полностью опустите перчаточный ящик. Поднимите бардачок с шарнира петли...

Руководство по эксплуатации Ford Escape 2020-2023: датчики системы контроля давления в шинах — автомобили с: датчиками 433 МГц


Аргентина Бразилия Джибути Европейский Союз ЕС Гана Иордания Мавритания Мексика Молдова Марокко Нигерия Оман Пакистан Парагвай №: 2018-06-I-000224 Филиппины Россия Сербия Сингапур Южная Африка Южная Корея Р-CRM-SRD-AG2SM4 Тайвань Украина Объединенные Арабские Эмираты (U...

Категории

Машинное масло

Обзор масляного щупа двигателя

Ford Escape. Engine Oil

Минимум. Максимум.

читать далее
