Снятие и установка — нагреватель охлаждающей жидкости кабины

Удаление

1. 1
   Снимите брызговик правого крыла.
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
2. 2



   1. Снимите фиксатор и провод заземления.
      Крутящий момент: 106 фунтов на дюйм (12 Н·м)

   2. Отсоедините электрические разъемы.

   3. Отсоедините зажимы направляющих жгута проводов и отложите их в сторону.



3. 3



   • Отсоедините электрический разъем.

   • Отсоедините зажимы направляющих жгута проводов и отложите их в сторону.



4. 4
   Отсоедините шланги охлаждающей жидкости.



5. 5
   Снимите фиксаторы и отложите узел клапана в сторону.
   Крутящий момент: 106 фунтов на дюйм (12 Н·м)

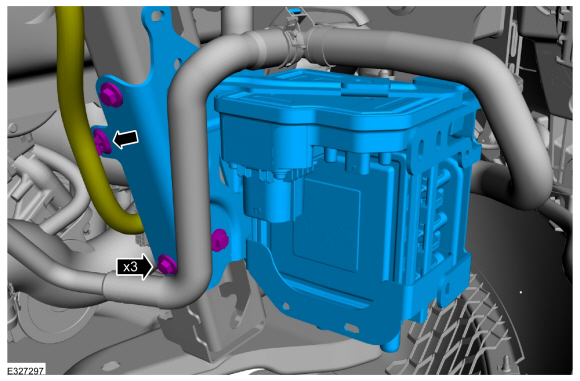

6. 6



   • Отсоедините зажимы направляющих жгута проводов и отложите их в сторону.

   • Снимите фиксаторы и нагреватель охлаждающей жидкости кабины.
     Крутящий момент: 26 фунт-футов (35 Н·м)



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Заполните и прокачайте систему охлаждения. См. соответствующую процедуру в группе 303.
