Ford Escape: Выхлопная система / Снятие и установка — каталитический нейтрализатор

Специальные инструменты) / Общее оборудование

Деревянный блок

Удаление

ПРИМЕЧАНИЕ: Если каталитический нейтрализатор не заменяется, датчик HO2S и датчик контроля каталитического нейтрализатора не нужно снимать с каталитический нейтрализатор. Отсоединение электрических разъемов по-прежнему необходимый.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
    См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
  1. Снимите датчик HO2S.
    См.: Подогреваемый кислородный датчик (HO2S) (303-14C Электронная система управления двигателем, Снятие и установка).
  1. Снимите датчик контроля каталитического нейтрализатора.
    См.: Датчик контроля каталитического нейтрализатора (303-14C Электронная система управления двигателем, Снятие и установка).
  1. Снимите впускной патрубок охладителя EGR.
    См.: Впускной патрубок охладителя системы рециркуляции отработавших газов (EGR) (303-08C Система контроля выбросов двигателя, снятие и установка).

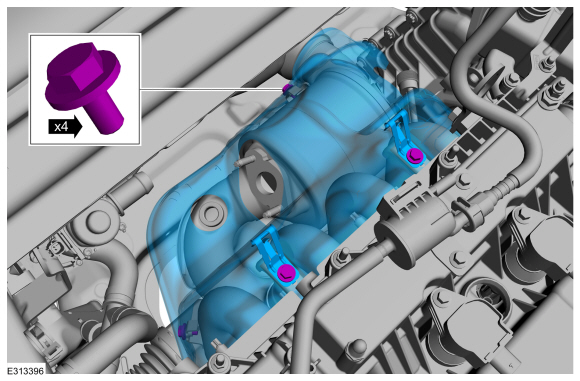

  1. Снимите болты и теплозащитный экран.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)

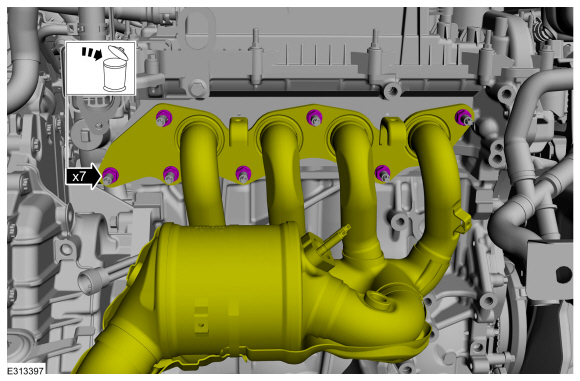

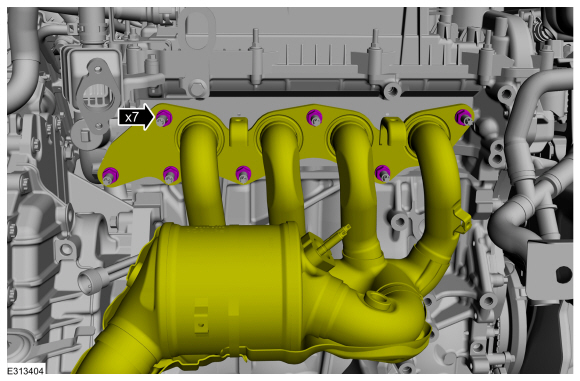

  1. Снимите и выбросьте гайки выпускного коллектора.
  1. Снимите глушитель и выхлопную трубу.
    См.: Глушитель и выхлопная труба — подключаемый гибридный электромобиль (PHEV) (309-00C Выхлопная система, Снятие и установка).
    См.: Глушитель и выхлопная труба — полностью гибридный электромобиль (FHEV) (309-00C Выхлопная система, снятие и установка).
  1. Снимите передний нижний щиток двигателя.
    См.: Передний нижний щиток двигателя (501-02 Передние панели кузова, снятие и установка).

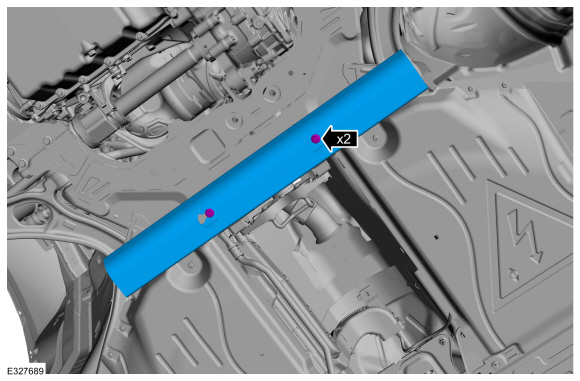

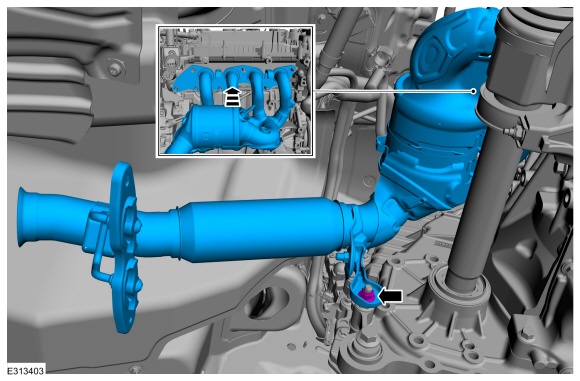

  1. Снимите болты опорного кронштейна каталитического нейтрализатора.
    Крутящий момент: 18 фунт-футов (25 Нм)

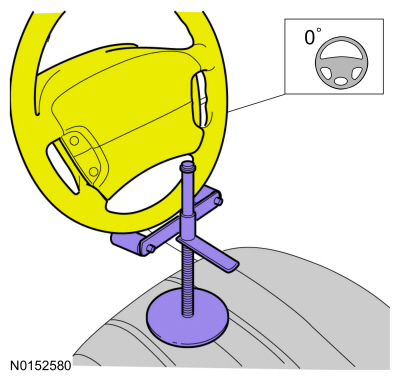

  1. Используя удерживающее устройство, удерживайте рулевое колесо в прямолинейном положении.

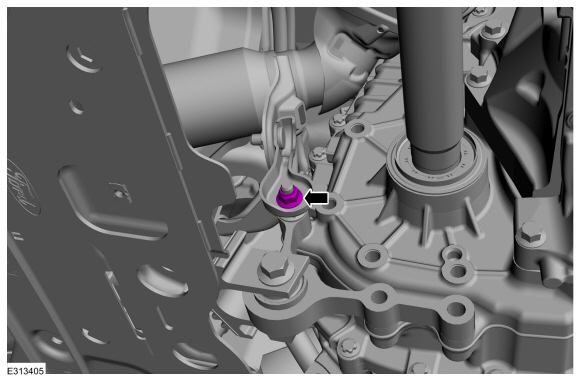

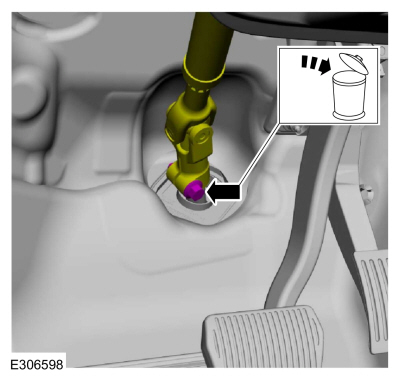

    • Снимите болт и выбросьте.
    • Отведите вал рулевой колонки в сторону.
      Крутящий момент: 46 фунт-футов (63 Нм)
  1. Если есть.
    Снимите болты и щиток.
    1. Снимите винты.

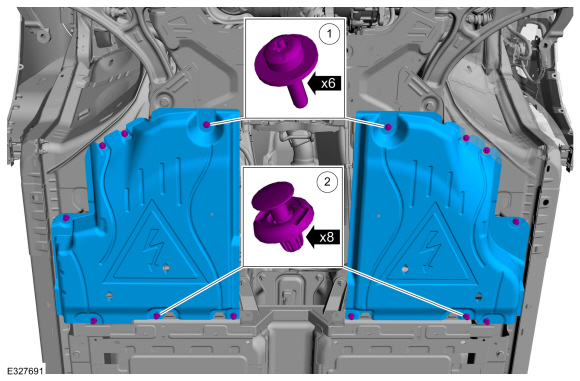

    1. Снимите нажимные штифты и щиток дефлектора днища.
  1. Снимите кожух переднего бампера.
    См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).

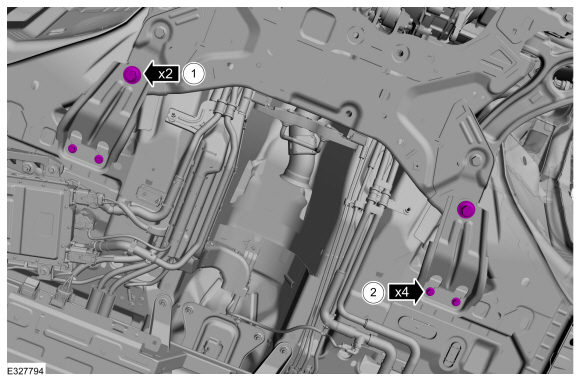

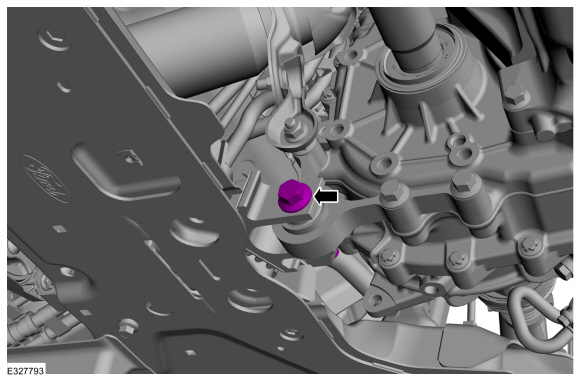

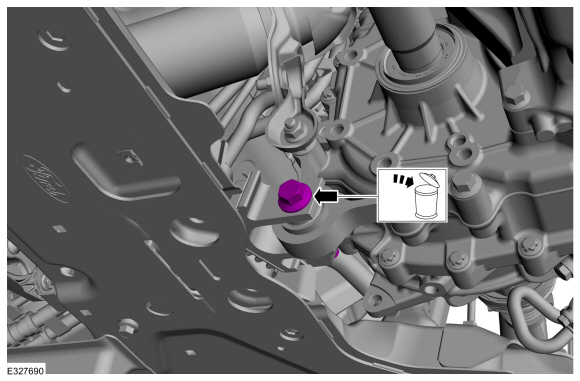

  1. Снимите и выбросьте болт кронштейна ограничителя рулона.

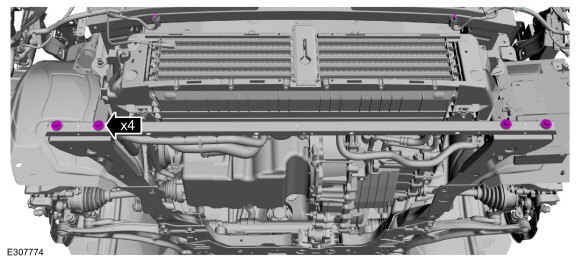

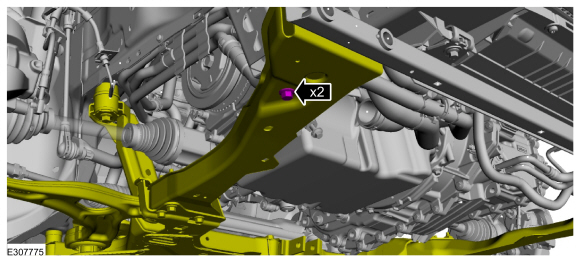

  1. Снимите болты опорного кронштейна подрамника.

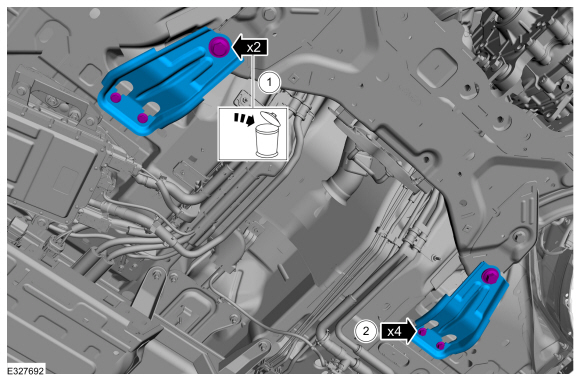

    1. Снимите и выбросьте задние болты подрамника.

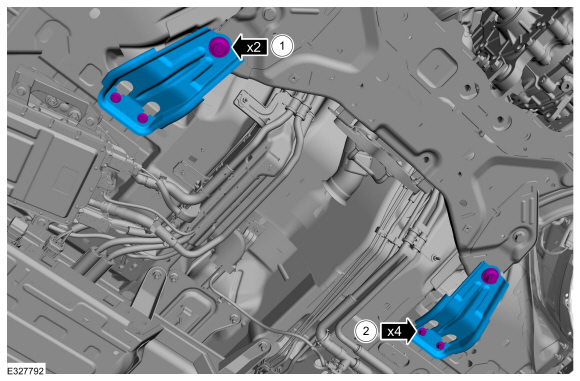

    1. Снимите болты и кронштейны подрамника.

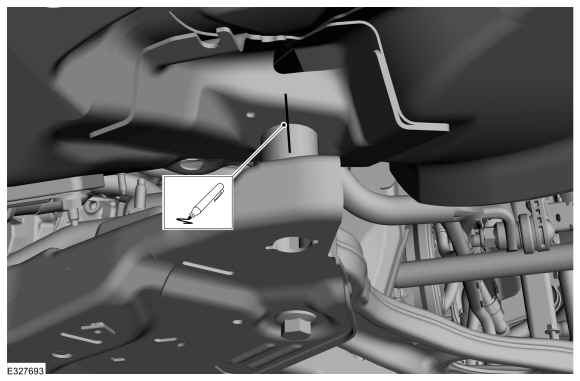

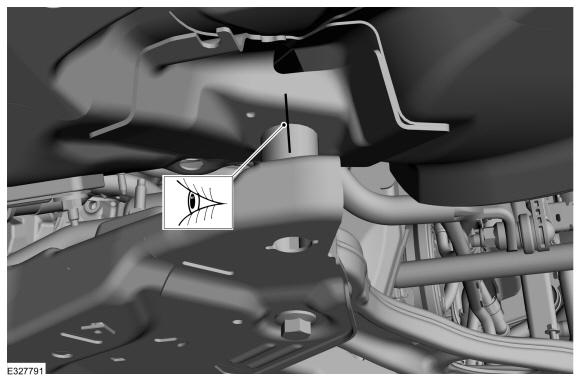

  1. С обеих сторон отметьте подрамник по отношению к кузову.

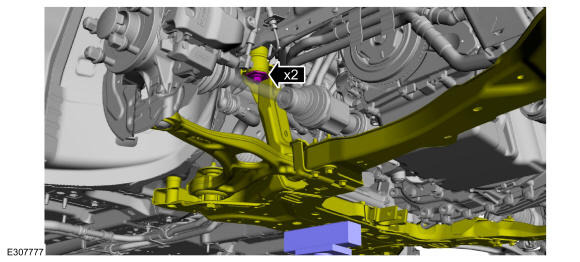

  1. С обеих сторон снимите передние болты подрамника.

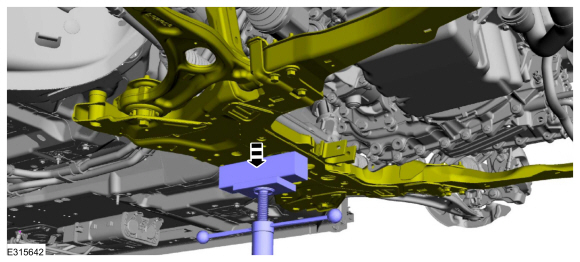

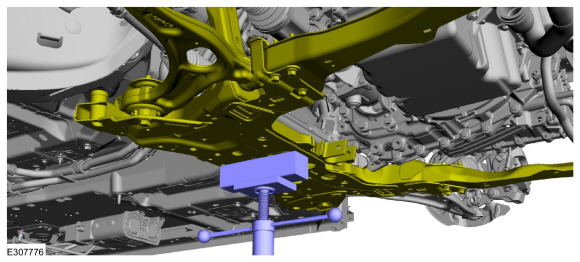

  1. Подоприте подрамник винтовым домкратом.
    Используйте общее оборудование: деревянный блок
  1. С обеих сторон ослабьте болты крепления подрамника.
  1. УВЕДОМЛЕНИЕ: Необходимо соблюдать осторожность при опускании переднего подрамника чтобы убедиться, что конструкция крепления переднего подрамника не повреждена.

    ПРИМЕЧАНИЕ: Опустите передний подрамник ровно настолько, чтобы можно было снять каталитический нейтрализатор в сборе.

    С помощью винтового домкрата опустите подрамник.

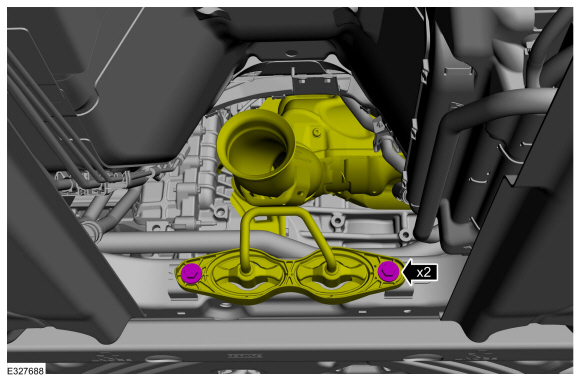

  1. Снимите гайку нижнего кронштейна и каталитический нейтрализатор.

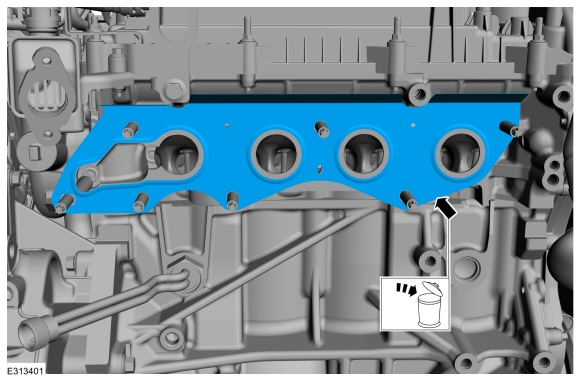

  1. Снимите и выбросьте прокладку.
  1. ПРИМЕЧАНИЕ: Следующий шаг требуется только в том случае, если компоненты заменяются новыми:

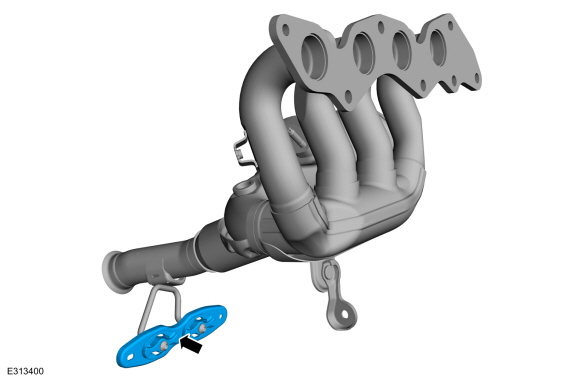

    Снимите узел кронштейна изолятора.

Монтаж

  1. Очистите все выпускные патрубки перед повторной сборкой.
  1. ПРИМЕЧАНИЕ: Следующий шаг требуется только в том случае, если компоненты заменяются новыми:

    Установите узел кронштейна изолятора.
  1. ПРИМЕЧАНИЕ: Убедитесь, что установлена ​​новая прокладка:

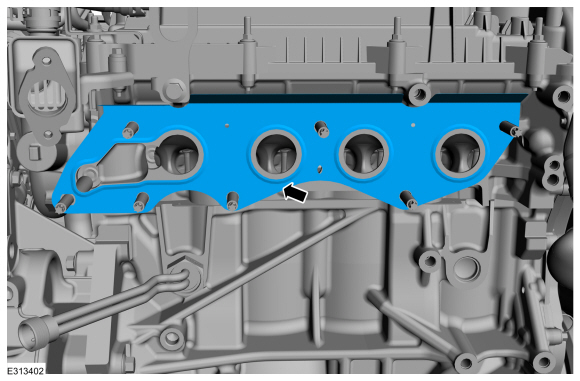

    Установите новую прокладку.
  1. ПРИМЕЧАНИЕ: На этом этапе гайка нижнего кронштейна затягивается только от руки.

    Поместите каталитический нейтрализатор в автомобиль и установите гайку нижнего кронштейна.
  1. Поднимите передний подрамник.
  1. С обеих сторон вручную затяните болты переднего подрамника.
  1. ПРИМЕЧАНИЕ: Убедитесь, что используются новые болты.

    1. Установите кронштейны подрамника и новые задние болты подрамника, затянув их вручную.
    1. Затяните вручную болты кронштейна подрамника.
  1. С обеих сторон совместите метки, сделанные при снятии.
  1. С обеих сторон затяните болты подрамника.
    Крутящий момент: 85 фунт-футов (115 Нм)
  1. С обеих сторон затяните болты переднего подрамника.
    Крутящий момент: 22 фунт-фута (30 Нм)
    1. Затяните болты.
      Крутящий момент:
      Этап 1: 159 фунт-футов (215 Нм)
      Этап 2: 60°
    1. Затяните болты.
      Крутящий момент: 46 фунт-футов (63 Нм)
  1. Установите болты опорного кронштейна подрамника.
    Крутящий момент: 22 фунт-фута (30 Нм)
  1. ПРИМЕЧАНИЕ: Убедитесь, что используется новый болт.

    Установите новый болт ограничителя крена.
    Крутящий момент: 129 фунт-футов (175 Нм)
  1. ПРИМЕЧАНИЕ: Убедитесь, что установлены новые гайки выпускного коллектора:

    Установите гайки выпускного коллектора.
    Крутящий момент: 41 фунт-фут (55 Нм)

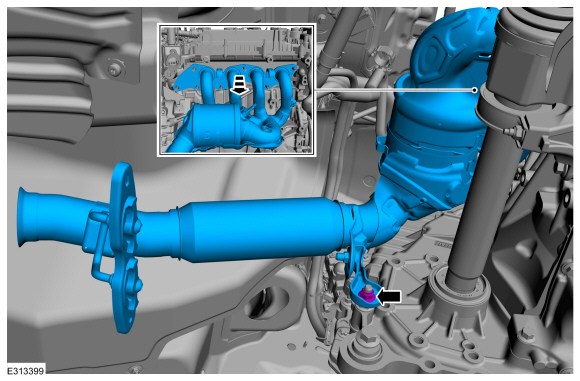

  1. Затяните гайку нижнего кронштейна.
    Крутящий момент: 35 фунт-футов (48 Нм)
  1. Для установки выполните процедуру удаления в обратном порядке.
  1. Проверьте выхлопную систему на наличие утечек.
