Ford Escape: Ремонт листового металла задней части / Снятие и установка — внутренняя четверть панели

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Скребок для прямых кромок
Пистолет горячего воздуха
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы

Материалы

Имя Спецификация
Герметик для швов
ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
-
Ремонт гибкой пены
3M™ 08463, LORD Fusor® 121
-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

ПРИМЕЧАНИЕ: Разделение не должно происходить в пределах 50 мм от ограничителей, дверных петель, дверных ответных планок или точек крепления подвески.

ПРИМЕЧАНИЕ: Внутренняя четверть панели изготовлена ​​из мягкой стали и может быть секционированным при условии соблюдения рекомендаций по разделам. Следующее предполагает полную замену компонентов. Отрегулируйте в соответствии с требованиями ремонта.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. Обесточьте SRS.
    См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  1. Если необходимо:
    Восстановление размеров автомобиля до состояния до повреждения.
    См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
  1. Снимите заднее сиденье.
    См.: Заднее сиденье (501-10B Задние сиденья, Снятие и установка).
  1. Снимите обшивку грузового отсека.
    См.: Панель облицовки порога багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. Снимите только внешнюю заднюю панель.
    См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Снимите крышу или панель проема крыши.
    См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
    См.: Каркас панели проема крыши (501-17 Панель проема крыши, снятие и установка).
  1. Снимите заднюю панель крыши и заднюю дугу крыши.
    См.: Задний каркас крыши (501-28 Ремонт листового металла крыши, снятие и установка).
    См.: Армирование крыши (501-28 Ремонт листового металла крыши, снятие и установка).
  1. Снимите четверть панели.
    См.: Четверть панели (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Снимите панель слива воды.
    См.: Панель слива воды (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Снимите рокерную панель.
    См.: Поворотная панель (501-29 Ремонт листового металла боковой панели, снятие и установка).
  1. Снимите нажимные штифты и бачок топливного бака.
  1. Расположите ковровое покрытие и все жгуты проводов подальше от рабочей зоны.

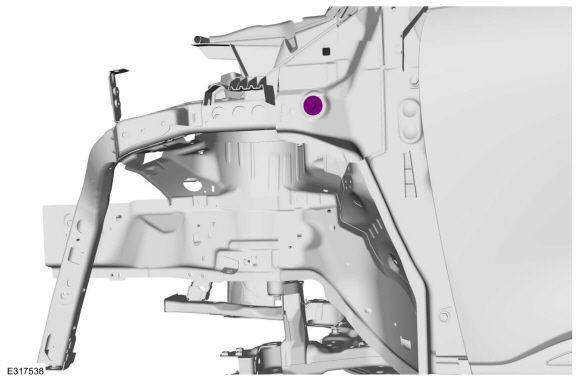

  1. Снимите болты.

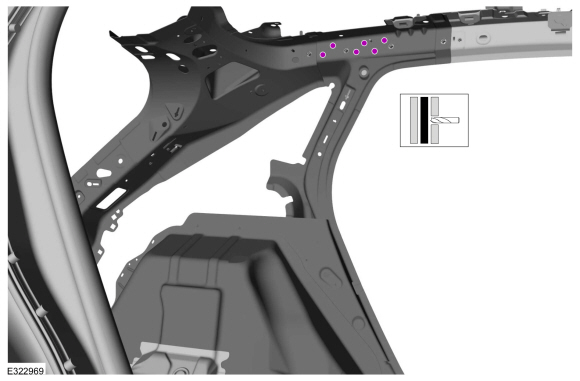

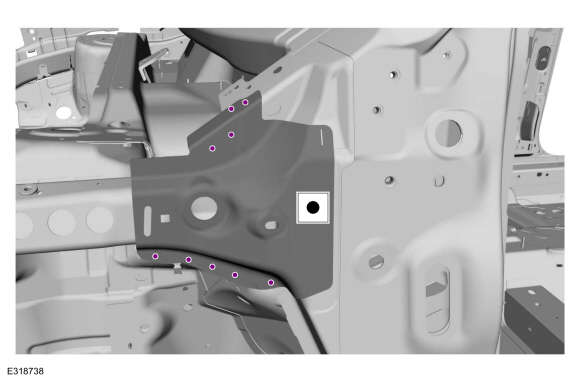

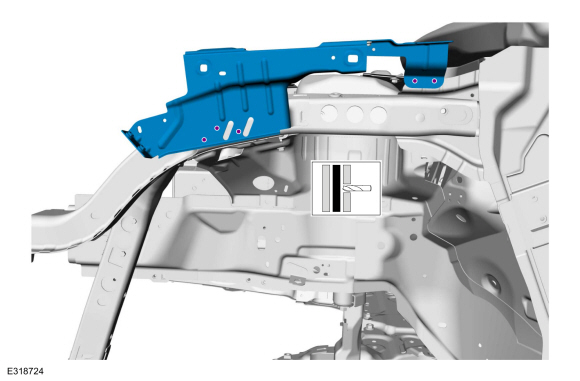

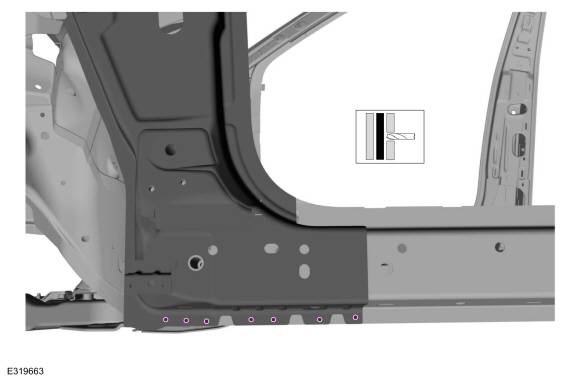

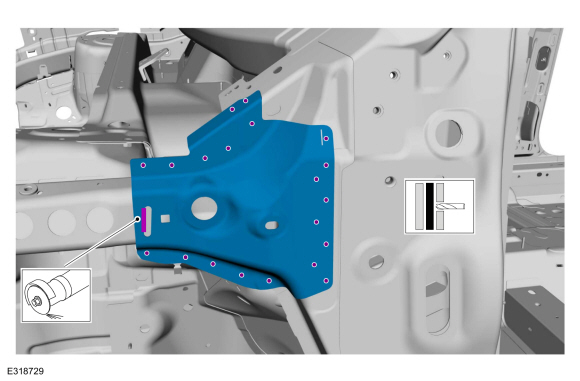

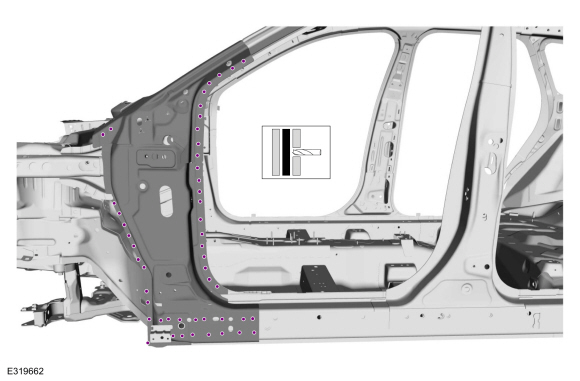

  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Снимите армирование.

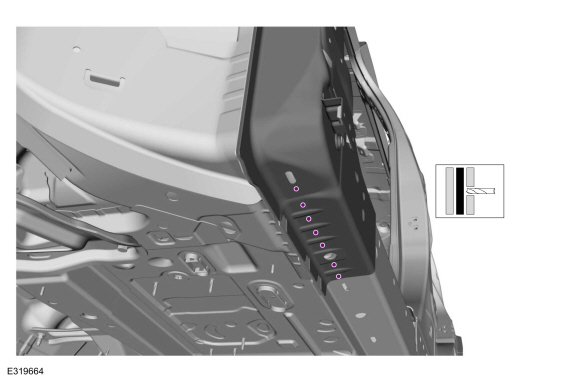

  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки

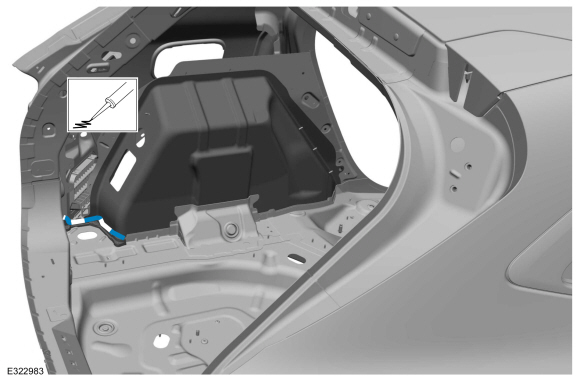

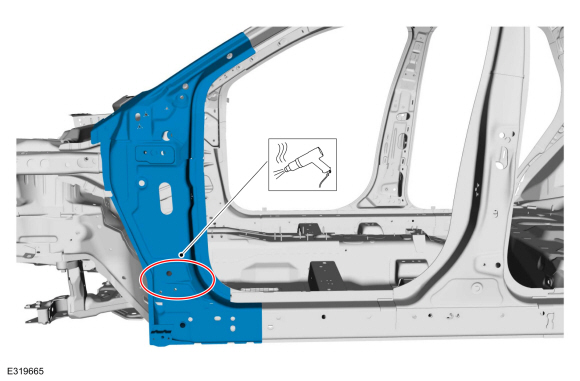

  1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев, герметиков и материалов NVH, чтобы облегчить установку.

    Удалите герметик для швов и материал NVH.
    Используйте общее оборудование: фен.
    Используйте общее оборудование: скребок для прямых кромок

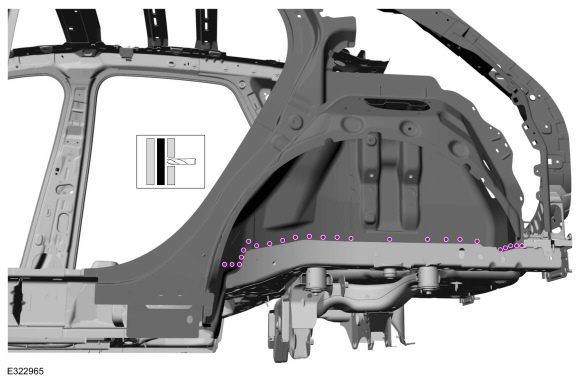

  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Снимите внутреннюю четверть панели.

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

ПРИМЕЧАНИЕ: Разделение не должно происходить в пределах 50 мм от ограничителей, дверных петель, дверных ответных планок или точек крепления подвески.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

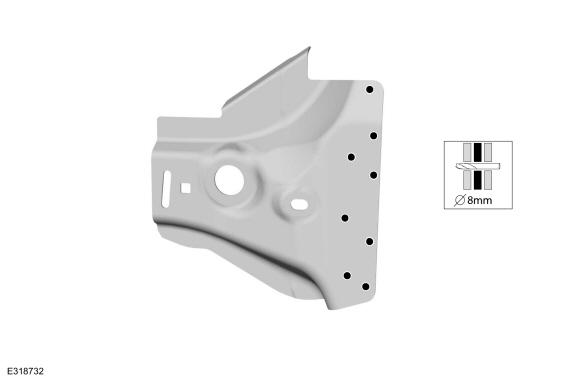

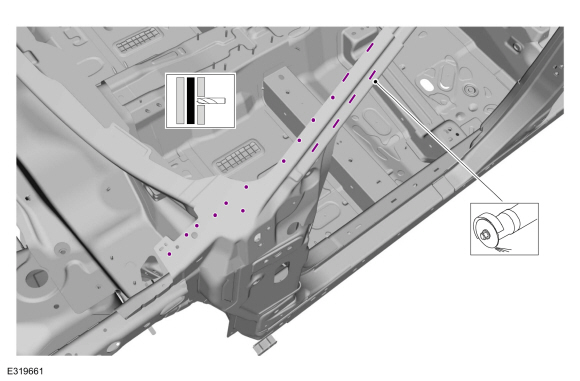

  1. Просверлите отверстия для сварки пробкой.
    Используйте общее оборудование: сверло 8 мм.
  1. Просверлите отверстия для сварки пробкой.
    Используйте общее оборудование: сверло 8 мм.

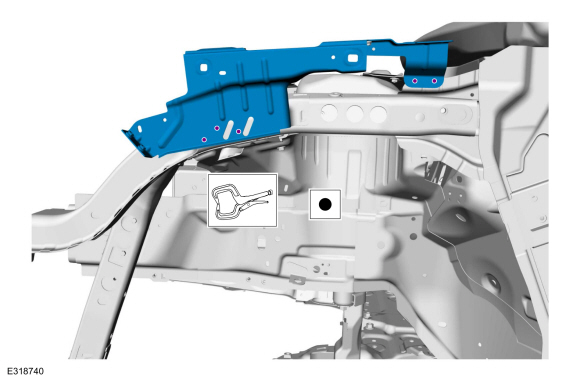

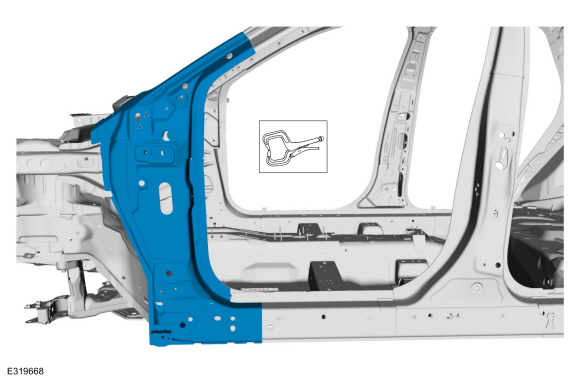

  1. Установите, правильно расположите и зажмите внутреннюю четверть панели.
    Используйте общее оборудование: плоскогубцы с фиксатором

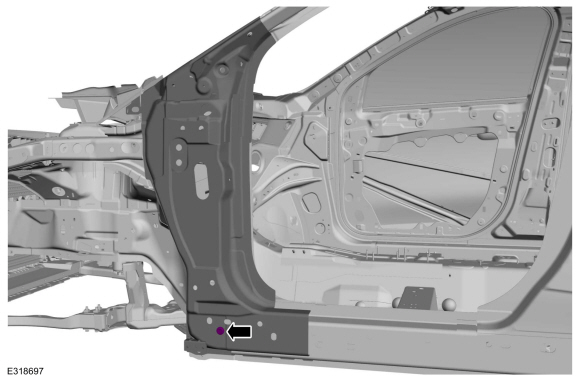

  1. Установите болты.
    Крутящий момент: 35 фунт-футов (47 Нм)

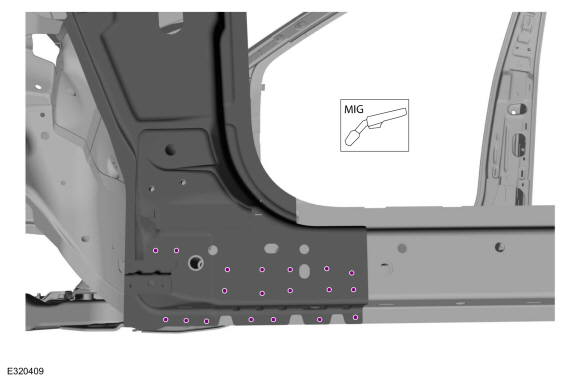

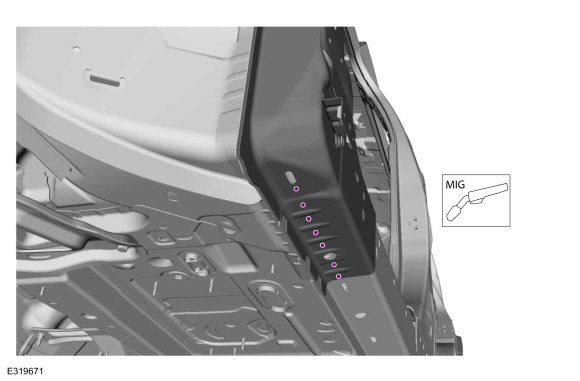

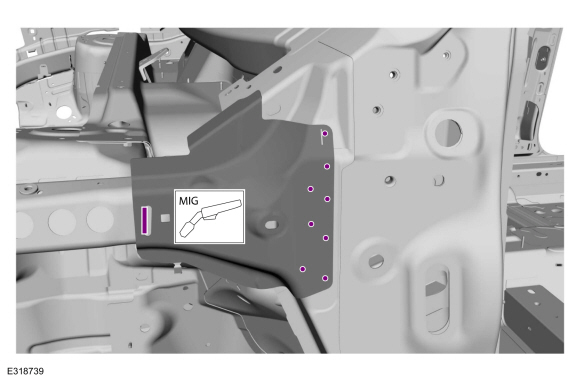

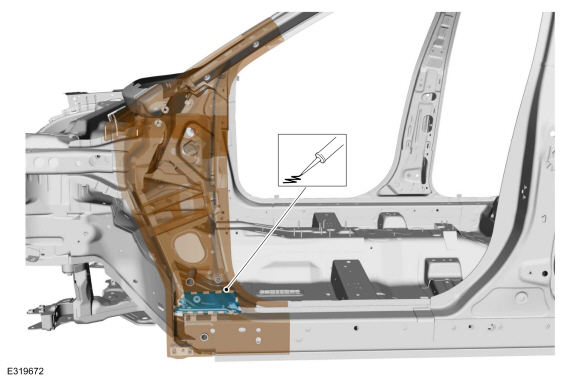

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG

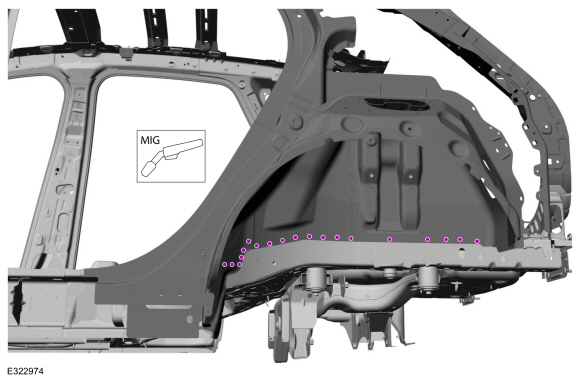

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG

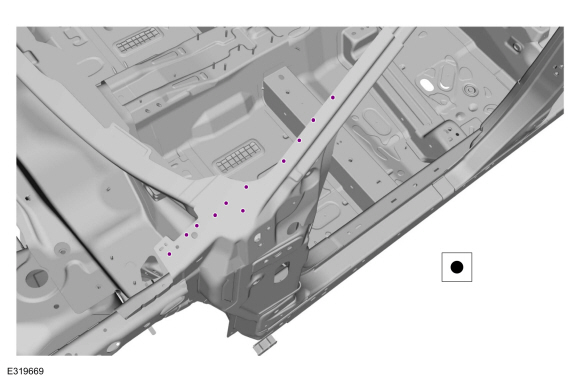

  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

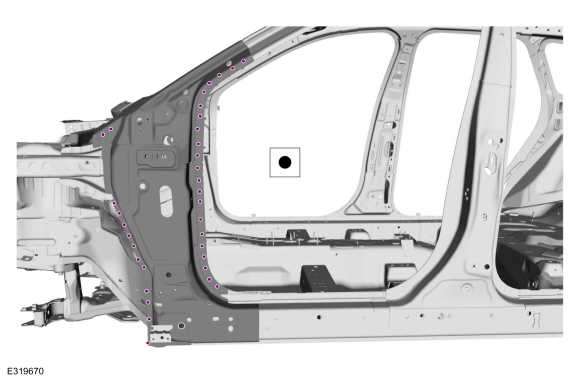

  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

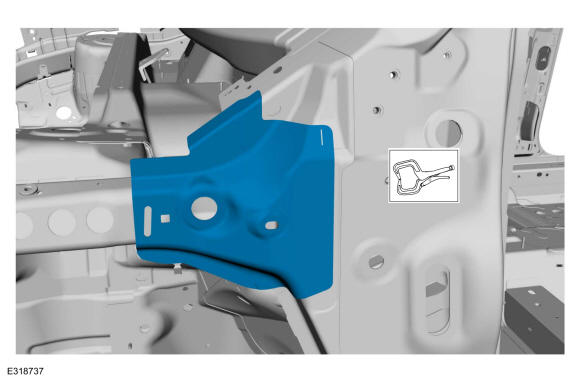

  1. Установите, правильно расположите и зажмите арматуру.
    Используйте общее оборудование: плоскогубцы с фиксатором
  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. Зачистите все сварные швы, используя стандартные методы отделки металла.
  1. Установите локально приобретенный бутиловый пластырь NVH.
  1. Установите панель слива воды.
    См.: Панель слива воды (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Загерметизируйте и установите бачок топливного бака и нажимные штифты.
    Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121
  1. Установите рокерную панель.
    См.: Поворотная панель (501-29 Ремонт листового металла боковой панели, снятие и установка).
  1. Вырежьте по размеру ремонтируемой зоны и установите боковую панель.
    См.: Четверть панели (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Установите внешнюю заднюю панель.
    См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).
  1. Установите задний коллектор крыши и дугу крыши.
    См.: Армирование крыши (501-28 Ремонт листового металла крыши, снятие и установка).
    См.: Задний каркас крыши (501-28 Ремонт листового металла крыши, снятие и установка).
  1. Установите панель крыши или панель проема крыши.
    См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
    См.: Каркас панели проема крыши (501-17 Панель проема крыши, снятие и установка).
    См.: Неподвижное стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
    См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
    См.: Отделка панели проема крыши (501-17 Панель проема крыши, снятие и установка).
  1. Нанесите вспененный герметик NVH на участки, отмеченные при снятии.
    Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

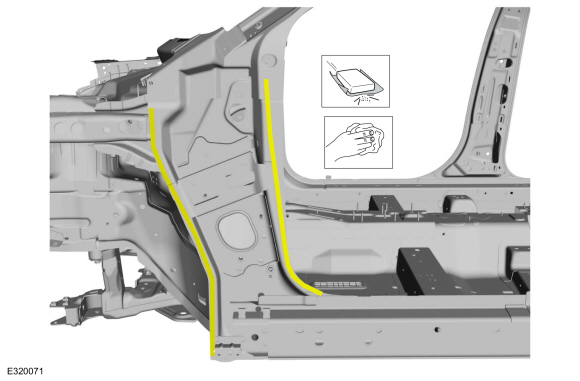

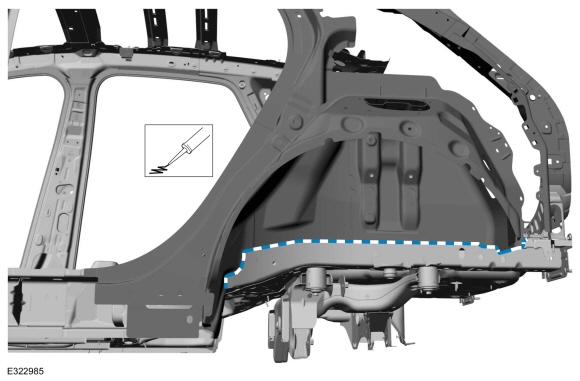

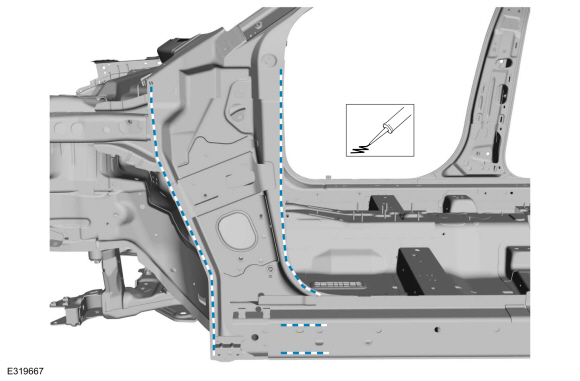

  1. Герметизация шва:
    Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Герметизация шва:
    Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.
  1. Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
  1. Расположите все жгуты проводов и ковровое покрытие на прежних местах.
  1. Установите заднее сиденье.
    См.: Заднее сиденье (501-10B Задние сиденья, Снятие и установка).
  1. Установите обшивку багажного отделения.
    См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Панель облицовки порога багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. Установите молдинг панели коромысел.
    См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
  1. Установите накладку заднего колесного проема.
    См.: Молдинг задней четверти панели (501-08 Внешняя отделка и украшения, Снятие и установка).
  1. Установите задний бампер.
    См.: Задний бампер (501-19 Бамперы, снятие и установка).
    См.: Крышка заднего бампера (501-19 Бамперы, снятие и установка).
  1. Установите задний фонарь в сборе.
    См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
  1. Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
