Ford Escape: Ремонт листового металла задней части / Снятие и установка - боковая панель

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Разделение не может происходить в пределах 50 мм от ограничителей, петли или точки крепления дверной планки. Несоблюдение этого правила может привести к нарушению целостности конструкции.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

ПРИМЕЧАНИЕ: Внешняя четверть панели изготовлена ​​из мягкой стали и может быть разделены на части в любой момент при условии соблюдения рекомендаций по разделению. ниже приведены только рекомендуемые точки сечения. Приспособиться к ремонту потребности.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

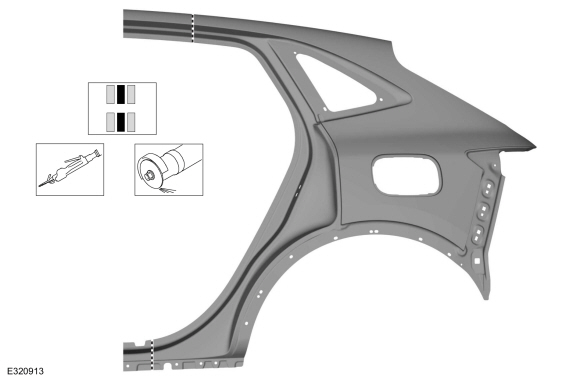

1. Предлагаемые точки сечения.


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите облицовку проема заднего колеса.
   См.: Молдинг задней четверти панели (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Снимите задний бампер.
   См.: Задний бампер (501-19 Бамперы, снятие и установка).


1. Снимите задний фонарь.
   См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).


1. Снимите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Снимите брызговик заднего колеса.


1. Снимите четверть стекла.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Только левая сторона:
   Снимите крышку топливного бака, горловину топливного бака и отложите горловину топливного бака.
   См.: Крышка топливного бака в сборе (501-03 Крышки кузова, снятие и установка).

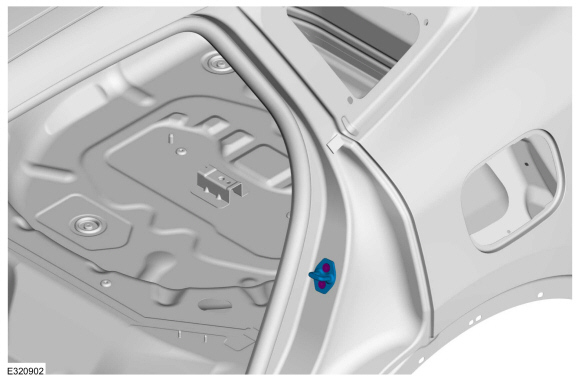

1. Снимите фиксатор задней двери.

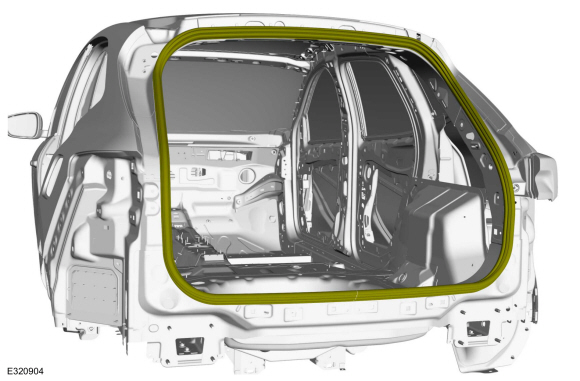

1. Снимите уплотнитель открывания задней двери.


1. Снимите молдинг желоба крыши.
   См.: Молдинг крыши (501-08 Внешняя отделка и украшения, Снятие и установка).


1. расположите в стороне планку открывания двери багажного отделения


1. Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).

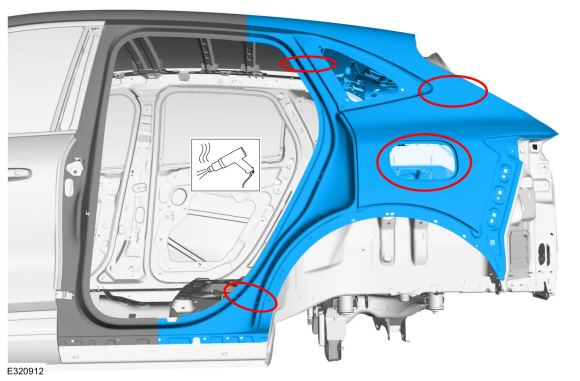

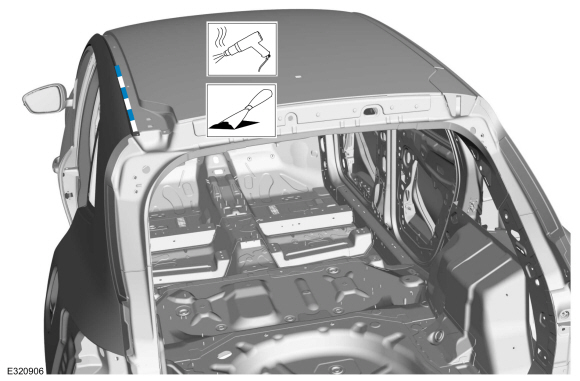

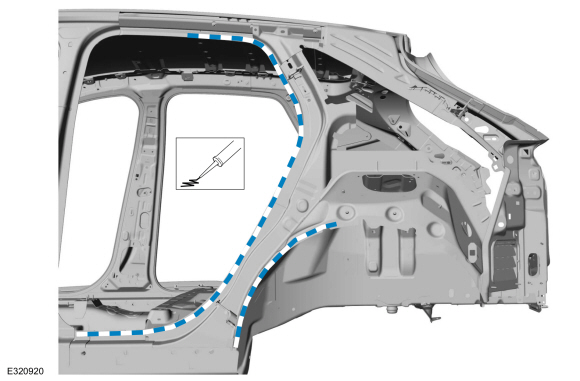

1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

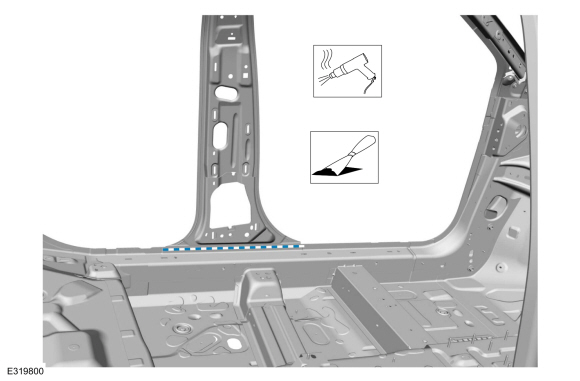

1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

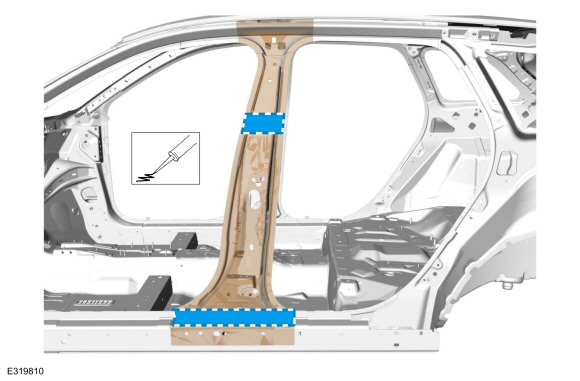

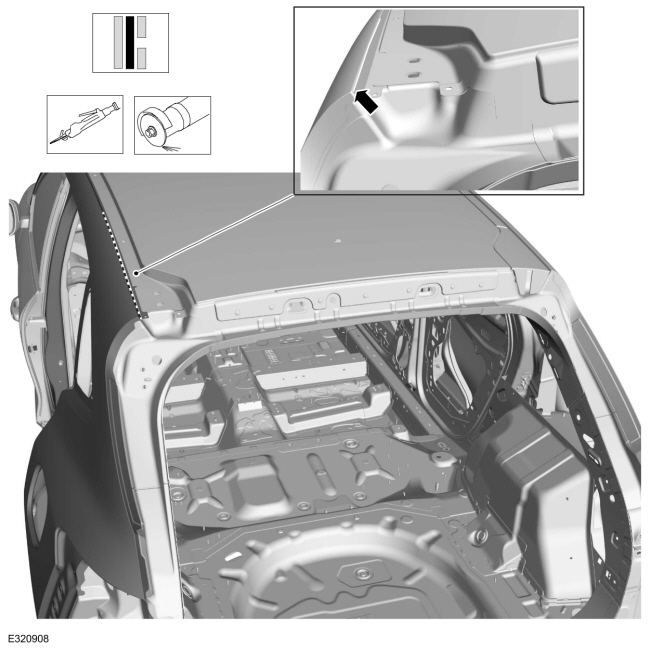

1. Аккуратно разрежьте только внешняя панель .
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Аккуратно разрежьте только внешняя панель .
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

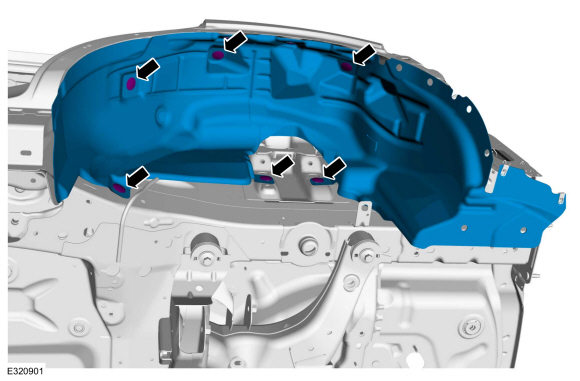

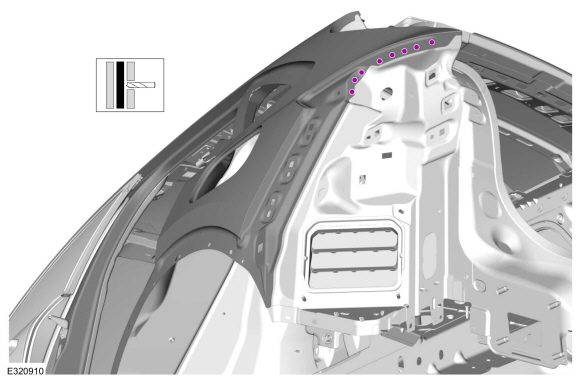

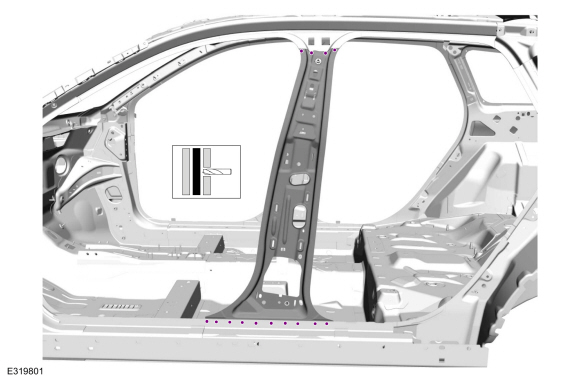

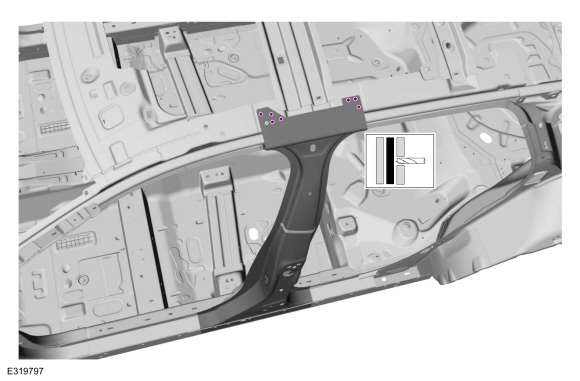

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

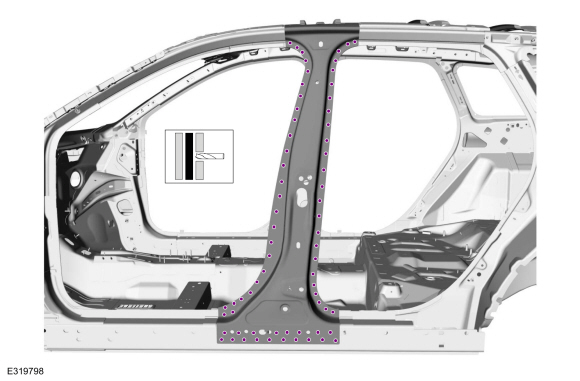

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев, герметиков и материалов NVH, чтобы облегчить установку.

   Снимите четверть панели.
   Используйте общее оборудование: фен.

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обрежьте сменную сервисную панель, чтобы она соответствовала зоне ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Обрежьте сменную сервисную панель, чтобы она соответствовала зоне ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

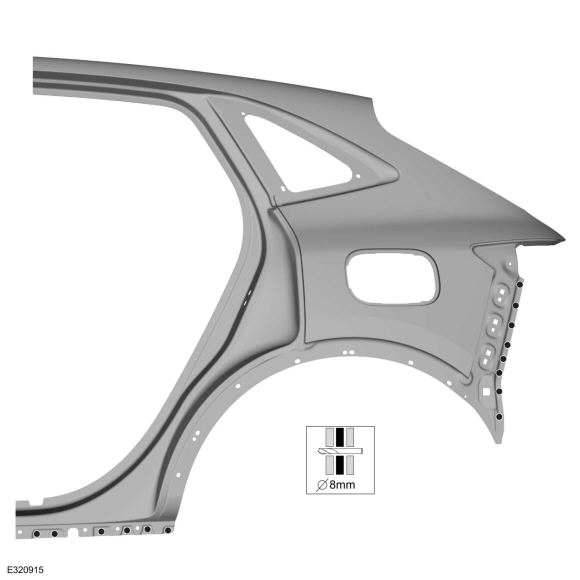

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

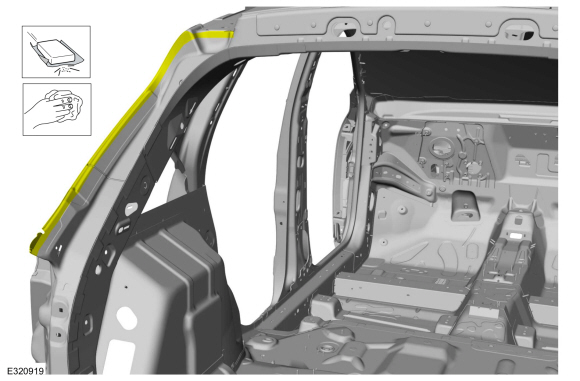

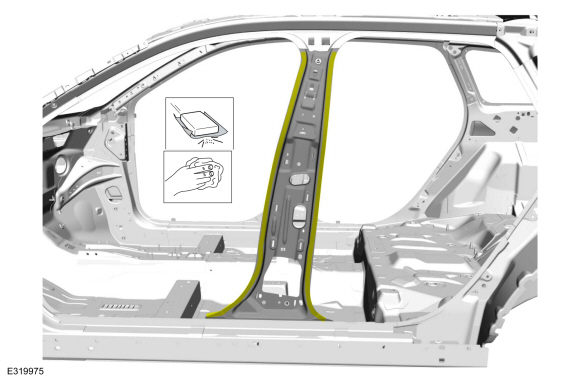

1. Отшлифуйте, чтобы удалить старый клей, и очистите.


1. Отшлифуйте, чтобы удалить старый клей, и очистите.


1. Нанесите клей.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

1. Нанесите клей.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

1. Установите, правильно расположите и закрепите сервисную панель.
   Используйте общее оборудование: плоскогубцы с фиксатором

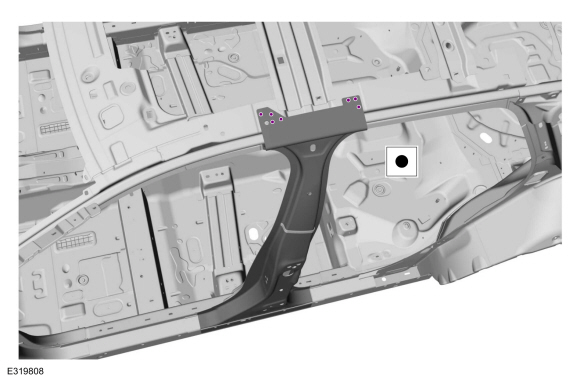

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

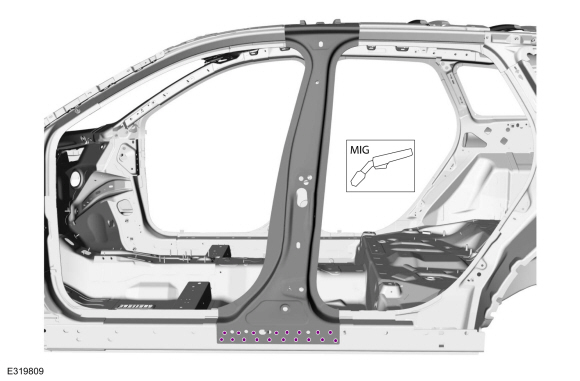

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

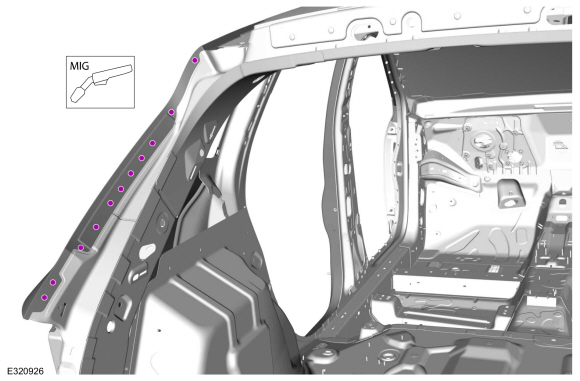

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

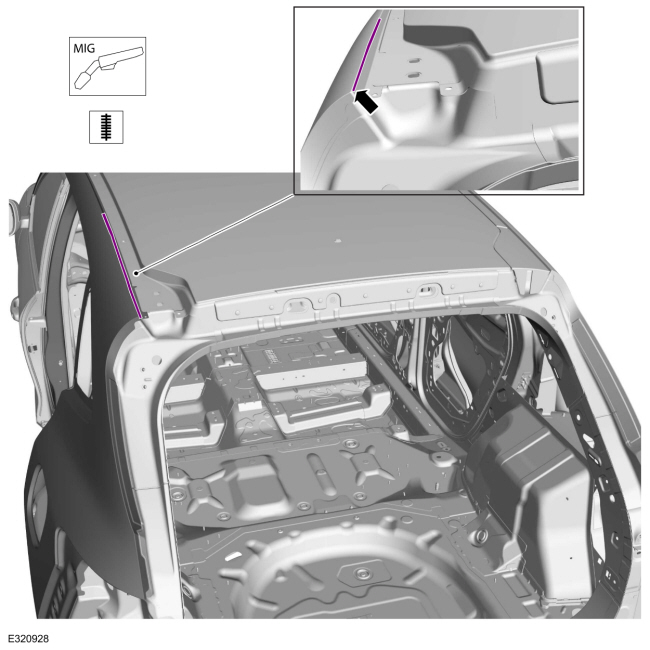

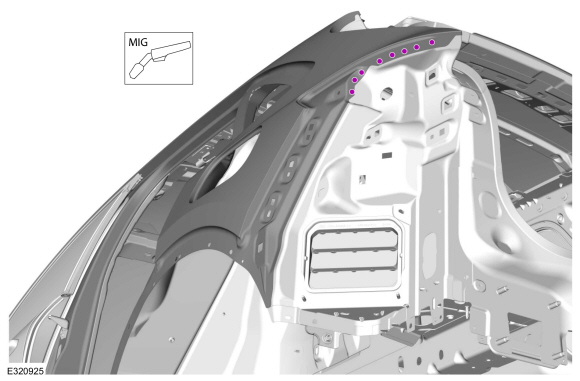

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. ПРИМЕЧАНИЕ: Рекомендуется использовать опорную пластину в стыках секций.

   Полностью шов сварить стыки секций.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. ПРИМЕЧАНИЕ: Рекомендуется использовать опорную пластину в стыках секций.

   Полностью шов сварить стыки секций.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Зачистите все сварные швы в соответствии с требованиями, используя стандартные методы и материалы для отделки металла.


1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

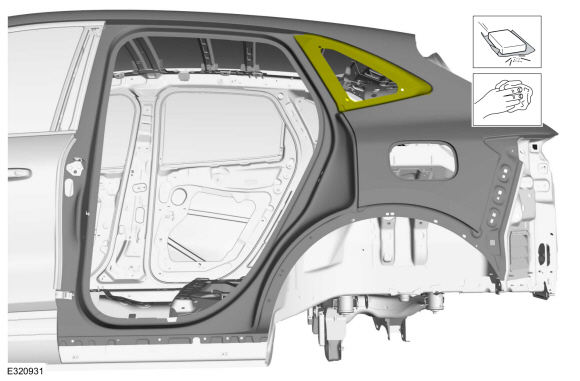

1. Отшлифуйте, чтобы удалить электронное покрытие, и очистите.


1. Нанесите грунтовку на основе эпоксидной смолы, одобренную Ford, и дайте высохнуть.

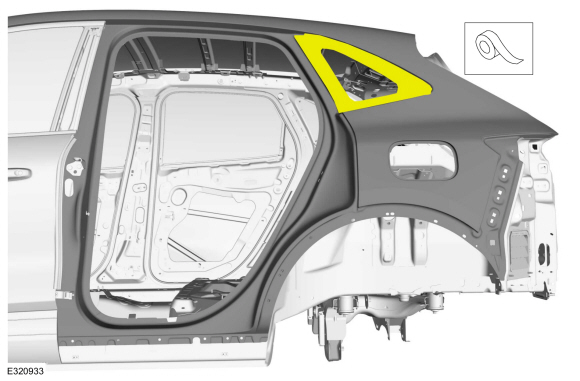

1. Замаскируйте область.


1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Раскройте область.

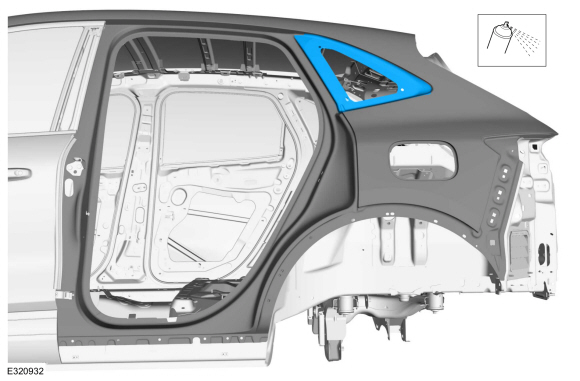

1. Нанесите вспененный герметик NVH на участки, отмеченные при снятии.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Установите четверть стекла.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Только левая сторона:
   Установите лючок топливного бака, горловину топливного бака и установите горловину топливного бака на прежнее место.
   См.: Крышка топливного бака в сборе (501-03 Крышки кузова, снятие и установка).


1. Установите молдинг желоба крыши.
   См.: Молдинг крыши (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Установите уплотнитель открывания двери багажного отделения в исходное положение.


1. Установите брызговик заднего колеса.


1. Установите накладку заднего колесного проема.
   См.: Молдинг задней четверти панели (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Установите задний бампер и кожух заднего бампера.
   См.: Задний бампер (501-19 Бамперы, снятие и установка).
   См.: Крышка заднего бампера (501-19 Бамперы, разборка и сборка).


1. Установите задний фонарь в сборе.
   См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).


1. Установить фиксатор задней двери.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Установите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Установите уплотнитель проема задней двери.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
