Руководство по ремонту Форд Эскейп 2020-2023 гг. / Кузов и краска / Кузов и краска / Закрытие тела / Диагностика и тестирование - Закрытие тела

Ford Escape: Закрытие кузова / Диагностика и тестирование - Закрытие кузова

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Таблица диагностических кодов неисправностей

Модуль	код неисправности	Описание	Действие
млрд кубометров	B11C4:23	Кнопка закрытия багажника/багажника: низкий уровень сигнала	ПЕРЕЙТИ к точечному тесту C
млрд кубометров	B1219:11	Переключатель открывания багажника/багажника в салоне: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
млрд кубометров	B12E8:23	Переключатель управления/отпирания двери багажного отделения/задней двери: постоянно низкий уровень сигнала	ПЕРЕЙТИ к точечному тесту C
млрд кубометров	B144C: 23	Переключатель на внешней ручке задней двери/багажа/багажника/багажника: низкий уровень сигнала	ПЕРЕЙТИ к точечному тесту C
млрд кубометров	B1495:02	Входной датчик крышки багажника/подъемной двери громкой связи: общий сбой сигнала	ПЕРЕЙТИ к точному тесту J
млрд кубометров	Б1495:08	Датчик входа двери багажного отделения/крышки багажника в режиме громкой связи: сбои сигнала/сообщения шины	ПЕРЕЙТИ к точному тесту J
млрд кубометров	B1495:11	Датчик входа двери багажного отделения/крышки громкой связи: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту J
млрд кубометров	Б1495:49	Входной датчик крышки багажника/подъемной двери без помощи рук: внутренняя неисправность электроники	ПЕРЕЙТИ к точному тесту J
млрд кубометров	Б1495:55	Датчик входа двери багажника/крышки багажника без помощи рук: не настроен	ПЕРЕЙТИ к точечному тесту P
РГТМ	B12E8:11	Кнопка управления/отпирания двери багажного отделения/задней двери: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
РГТМ	B144D: 29	Датчик положения багажника/задней двери/багажника/багажника 1: недействительный сигнал	ПЕРЕЙТИ к точечному тесту B
РГТМ	B144E:29	Датчик положения багажника/задней двери/багажника/багажника 2: недействительный сигнал	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б144Ф: 11	Двигатель задней двери/багажника/багажника: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б144Ф: 12	Двигатель задней двери/задней двери/багажника/багажника: короткое замыкание на батарею	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б144Ф: 13	Приводной двигатель задней двери/задней двери/багажника/багажника: обрыв цепи	ПЕРЕЙТИ к точечному тесту B
РГТМ	B144F: 79	Приводной двигатель задней двери/задней двери/багажника/багажника: неисправность механической связи	ПЕРЕЙТИ к точечному тесту B
РГТМ	B1451:29	Переключатель центрального положения замка багажника/задней двери/багажника/замка багажника: неверный сигнал	ПЕРЕЙТИ к точному тесту D
РГТМ	B1452:11	Привод замка задней двери/задней двери/багажа/багажника: короткое замыкание на массу	ПЕРЕЙТИ к пинпойнт-тесту А
РГТМ	B1452:13	Привод замка задней двери/задней двери/багажа/багажника: цепь разомкнута	ПЕРЕЙТИ к пинпойнт-тесту А
РГТМ	B1453:29	Переключатель положения защелки багажника/задней двери/багажника/багажника: неверный сигнал	ПЕРЕЙТИ к точному тесту D
РГТМ	B1454:11	Задняя дверь/задняя дверь/багажник/багажник Левая прижимная планка: замыкание цепи на массу	ПЕРЕЙТИ к пинпойнт-тесту G
РГТМ	B1454:13	Задняя дверь/задняя дверь/багажник/багажник, левая прижимная планка: цепь разомкнута	ПЕРЕЙТИ к пинпойнт-тесту G
РГТМ	B1455:11	Задняя дверь/задняя дверь/багажник/багажник правая прижимная планка: замыкание цепи на массу	ПЕРЕЙТИ к пинпойнт-тесту G
РГТМ	B1455:13	Задняя дверь/задняя дверь/багажник/багажник правая прижимная планка: цепь разомкнута	ПЕРЕЙТИ к пинпойнт-тесту G
РГТМ	Б145Д: 11	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Strike Motor: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту D
РГТМ	Б145Д: 12	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Strike Motor: короткое замыкание на батарею	ПЕРЕЙТИ к точному тесту D
РГТМ	Б145Д: 13	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Striker Motor: Circuit Open	ПЕРЕЙТИ к точному тесту D
РГТМ	Б1515:77	Задняя дверь/задняя дверь/багажник/багажник: Заданное положение недоступно	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1515:97	Задняя дверь/задняя дверь/багажник/багажник: работа компонента или системы затруднена или заблокирована	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1555:29	Датчик положения багажника/задней двери/багажника/багажника 4: недействительный сигнал	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1556:29	Датчик положения багажника/задней двери/багажника/багажника 3: недействительный сигнал	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1557:11	Электродвигатель 2 привода задней поднимающейся двери/крышки багажника: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1557:12	Электродвигатель привода задней двери/крышки багажника 2: короткое замыкание на аккумулятор	ПЕРЕЙТИ к точечному тесту B
РГТМ	Б1557:13	Электродвигатель 2 привода задней поднимающейся двери/крышки багажника: обрыв цепи	ПЕРЕЙТИ к точечному тесту B
РГТМ	C1B14:11	Напряжение питания датчика A: короткое замыкание цепи на массу	ПЕРЕЙТИ к точечному тесту B
РГТМ	C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	ПЕРЕЙТИ к точечному тесту B
РГТМ	P0A2F: 4B	Приводной двигатель "A" Перегрев: Перегрев	ПЕРЕЙТИ к точечному тесту B
РГТМ	P0A35:4B	Приводной двигатель "B" Перегрев: Перегрев	ПЕРЕЙТИ к точечному тесту B
РГТМ	U0101:87	Потеряна связь с TCM: отсутствует сообщение	ПЕРЕЙТИ к точному тесту K
РГТМ	U0140:87	Потеряна связь с модулем управления кузовным оборудованием: отсутствует сообщение	ПЕРЕЙТИ к точечному тесту L
РГТМ	U0294:87	Потеряна связь с модулем монитора управления силовым агрегатом: отсутствует сообщение	ПЕРЕЙТИ к точному тесту M
РГТМ	U201A: 55	Основные данные калибровки модуля управления: не настроено	ПЕРЕЙТИ к точному тесту Q
РГТМ	U2300:56	Центральная конфигурация: неверная/несовместимая конфигурация	ПЕРЕЙТИ к точному тесту Q
РГТМ	U3000:49	Модуль управления: внутренняя электронная неисправность	ПЕРЕЙТИ к точному тесту Q
РГТМ	U3003:16	Напряжение батареи: напряжение цепи ниже порогового значения	ПЕРЕЙТИ к точному тесту N
РГТМ	U3003:17	Напряжение батареи: напряжение цепи выше порогового значения	ПЕРЕЙТИ к точечному тесту O

Таблица глобальных кодов симптомов клиентов (GCSC)

Симптом	Действие
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Выравнивание	ПЕРЕЙТИ к точечному тесту R
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Выравнивание	ПЕРЕЙТИ к пинпойнт-тесту S
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Выравнивание	ПЕРЕЙТИ к пинпойнт-тесту T
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Трудно закрыть	ПЕРЕЙТИ к пинпойнт-тесту G
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Трудно открыть	ПЕРЕЙТИ к пинпойнт-тесту А
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Плохой подбор	ПЕРЕЙТИ к точечному тесту R
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Плохой подбор	ПЕРЕЙТИ к пинпойнт-тесту T
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Контроль мощности	ПЕРЕЙТИ к точечному тесту B
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Контроль мощности	ПЕРЕЙТИ к точечному тесту C
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Функция питания	ПЕРЕЙТИ к точечному тесту B
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Функция питания	ПЕРЕЙТИ к точному тесту D
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Функция питания	ПЕРЕЙТИ к пинпойнт-тесту F
Посадка/Отделка/Кузов > Панели кузова > Задняя дверь/люк > Функция питания	ПЕРЕЙТИ к пинпойнт-тесту G
Безопасно и надежно > Замки/замки > Багажник/люк > Трудно открыть	ПЕРЕЙТИ к пинпойнт-тесту А
Безопасно и надежно > Замки/замки > Багажник/люк > Палочки/привязки	ПЕРЕЙТИ к точечному тесту R
Безопасно и надежно > Замки/замки > Багажник/люк > Палочки/привязки	ПЕРЕЙТИ к пинпойнт-тесту T
Безопасно и надежно > Удаленный вход > Управление > Не работает	ПЕРЕЙТИ к точечному тесту C
Безопасно и надежно > Ручка/рычаг > Задняя дверь/люк > Трудно закрыть	ПЕРЕЙТИ к пинпойнт-тесту G

Таблица симптомов

Таблица симптомов: дверь багажного отделения с электроприводом

Состояние	Действия
Задняя дверь с электроприводом не работает от передатчика RKE	ПРОВЕРЬТЕ неработающую кнопку передатчика RKE. СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).
Функция пассивного входа в багажную дверь с электроприводом не работает.	ПРОВЕРЬТЕ неработающую функцию пассивного входа в дверь багажного отделения. СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).
Задняя дверь с электроприводом не открывается	ПЕРЕЙТИ к пинпойнт-тесту А
Задняя дверь открывается, но задняя дверь с электроприводом не работает	ПЕРЕЙТИ к точечному тесту B
Задняя дверь с электроприводом не работает от одного из переключателей управления задней дверью с электроприводом	ПЕРЕЙТИ к точечному тесту C
Задняя дверь с электроприводом останавливается во втором положении защелки.	ПЕРЕЙТИ к точному тесту D
Задняя дверь с электроприводом останавливается во время открывания с электроприводом	ПЕРЕЙТИ к точечному тесту R
Задняя дверь с электроприводом останавливается и издает звуковой сигнал в полностью открытом положении	ПЕРЕЙТИ к пинпойнт-тесту S
Задняя дверь с электроприводом реверсирует во время закрывания с электроприводом	ПЕРЕЙТИ к точечному тесту E
Планка для защиты от защемления двери багажного отделения с электроприводом не останавливает и не переворачивает дверь багажного отделения.	ПЕРЕЙТИ к пинпойнт-тесту F
Задняя дверь с электроприводом не закрывается (открывается нормально)	ПЕРЕЙТИ к пинпойнт-тесту G
Задняя дверь с электроприводом не открывается (привод закрывается нормально)	ПЕРЕЙТИ к точному тесту H
Задняя дверь с электроприводом закрывается (с непрерывным звуковым сигналом) сразу после открывания с электроприводом.	ПЕРЕЙТИ к точечному тесту I
Привод двери багажного отделения с электроприводом без помощи рук не работает	ПЕРЕЙТИ к точному тесту J
Задняя дверь с электроприводом издает чрезмерный шум во время работы	ПЕРЕЙТИ к пинпойнт-тесту T

Точные тесты

ТОЧНЫЙ ТЕСТ A: ПОДЪЕМНАЯ ДВЕРЦА С ПРИВОДОМ НЕ ОТКЛИКЫВАЕТСЯ

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ В1452:11	Привод замка задней двери/задней двери/багажа/багажника: короткое замыкание на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу в выходной цепи привода замка задней двери.
РГТМ В1452:13	Привод замка задней двери/задней двери/багажа/багажника: цепь разомкнута	Устанавливается, когда RGTM обнаруживает обрыв выходной цепи привода замка задней двери.

Возможные источники

Предохранитель
Проводка, клеммы или разъемы
Коммуникационная проблема
Защелка задней двери
БДЖБ
РГТМ
Пониженное/повышенное напряжение

Визуальный осмотр и предварительная проверка

Убедитесь, что предохранитель BJB 41 (30 А) исправен.
Убедитесь, что RGTM обновлен до последней калибровки программного обеспечения.

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.

УВЕДОМЛЕНИЕ: В следующем тесте Pinpoint используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Лампа накаливания на 300 мА. Во избежание повреждения клемм разъема, Используйте комплект Rotunda Flex Probe для подключения щупа контрольной лампы к транспортное средство. Не используйте щуп контрольной лампы непосредственно на каком-либо разъеме.

A1 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_AJAR

Мониторинг PID -
- Состояние открытой двери багажного отделения должно отображаться как закрытое, когда дверь багажного отделения закрыта.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к A2

Нет

С помощью диагностического сканера начните процесс PMI для RGTM, следуя инструкциям на экране.
СМ.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).

A2 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к A3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A3 ПРОВЕРЬТЕ РУЧНУЮ РАЗБЛОКИРОВКУ ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ

Механически отоприте дверь багажного отделения.
СМ.: Ручная разблокировка защелки задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).
СМ.: Ручная разблокировка защелки задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

Защелка задней двери открывается?

Да	ПЕРЕЙТИ на А4

Нет

A4 ПРОВЕРКА НАПРЯЖЕНИЯ ВЫСОКОГО ТОКА НА RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА)

Зажигание ВЫКЛ.

Отключить РГТМ C4174A .

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-2		Земля

Контрольная лампа горит?

Да	ПЕРЕЙТИ к A6

Нет

ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) СИЛЬНОТОЧНАЯ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ ДЛЯ ОТКРЫТОЙ

Отключить БДЖБ C1035B .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-2		C1035B-19

Сопротивление меньше 3 Ом?

Да	УСТАНОВИТЕ новый BJB.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A6 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОПРИВОДЕ ДВИГАТЕЛЯ ЗАЩЕЛКИ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

Соединять РГТМ C4174A .

Отсоедините защелку задней поднимающейся двери с электроприводом C4339A .

Отоприте двери с помощью переключателя управления дверным замком.

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339A-2		Земля

ПРИМЕЧАНИЕ: РГТМ только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на переключатель отпирания двери багажного отделения. Удерживая нажатым выключатель открывания двери багажного отделения, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	ПЕРЕЙТИ на A7

Нет

ПЕРЕЙТИ к A8

A7 ПРОВЕРЬТЕ ЦЕПЬ МАССА ЗАЩЕЛКИ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА ОБРЫВ

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339A-2		C4339A-5

ПРИМЕЧАНИЕ: РГТМ только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на переключатель отпирания двери багажного отделения. Удерживая нажатым выключатель открывания двери багажного отделения, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	УСТАНОВИТЕ новую защелку двери багажного отделения с электроприводом. СМ.: Защелка задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A8 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЗАМЫКАНИЕ НА МАССУ ВЫХОДНОЙ ЦЕПИ РАЗБЛОКИРОВКИ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ

Отключить РГТМ C4174A .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-9		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к A9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A9 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ВЫХОДНАЯ ЦЕПЬ РАЗБЛОКИРОВКИ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ ДЛЯ ОТКРЫТИЯ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-9		C4339A-2

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ к A10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый RGTM.
СМ.: Модуль багажника задней двери (RGTM) (501-03 Замки кузова, снятие и установка).

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ B: ПОДЪЕМНАЯ ПОДЪЕМНАЯ ДВЕРЬ РАЗБЛОКИРУЕТСЯ, НО ПОДЪЕМНАЯ ПОДЪЕМНАЯ ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ НЕ РАБОТАЕТ

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ P0A2F:4B	Приводной двигатель 'A' Перегрев: Перегрев	Этот код неисправности устанавливается, когда RGTM обнаруживает чрезмерный внутренний нагрев электродвигателя задней подъемной двери с электроприводом.
РГТМ P0A35:4B	Приводной двигатель 'B' Перегрев: Перегрев	Этот код неисправности устанавливается, когда RGTM обнаруживает чрезмерный внутренний нагрев электродвигателя задней подъемной двери с электроприводом.
РГТМ В1515:77	Задняя дверь/задняя дверь/багажник/багажник: Заданное положение недоступно	Устанавливается, когда RGTM не получает сигнал положения задней поднимающейся двери от датчика задней поднимающейся двери.
РГТМ В1515:97	Задняя дверь/задняя дверь/багажник/багажник: работа компонента или системы затруднена или заблокирована	Устанавливается, когда работа задней двери с электроприводом затруднена или заблокирована из-за неправильного выравнивания задней двери.
РГТМ C1B14:11	Напряжение питания датчика A: короткое замыкание цепи на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу в цепи питания датчика электропривода двери багажного отделения.
РГТМ C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу в цепи питания датчика электропривода двери багажного отделения.
РГТМ B144D:29	Датчик положения багажника/задней двери/багажника/багажника 1: недействительный сигнал	Устанавливается, когда RGTM не получает сигнала от входа датчика 1 электродвигателя задней поднимающейся двери или входы датчиков не совпадают по фазе.
РГТМ B144E:29	Датчик положения багажника/задней двери/багажника/багажника 2: недействительный сигнал	Устанавливается, когда RGTM не получает сигнала от входа датчика 2 электродвигателя задней поднимающейся двери или входы датчиков не совпадают по фазе.
РГТМ B1556:29	Датчик положения багажника/задней двери/багажника/багажника 3: недействительный сигнал	Устанавливается, когда RGTM не получает сигнала от входа датчика 3 электродвигателя задней подъемной двери или входы датчиков не совпадают по фазе.
РГТМ B1555:29	Датчик положения багажника/задней двери/багажника/багажника 4: недействительный сигнал	Устанавливается, когда RGTM не получает сигнала от входа датчика 4 электродвигателя задней подъемной двери или входы датчиков не совпадают по фазе.
РГТМ Б144Ф:11	Двигатель задней двери/багажника/багажника: короткое замыкание на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу в цепи электродвигателя левой двери багажного отделения.
РГТМ Б144Ф:12	Двигатель задней двери/задней двери/багажника/багажника: короткое замыкание на батарею	Устанавливается, когда RGTM обнаруживает короткое замыкание на напряжение питания в цепи электродвигателя левой двери багажного отделения.
РГТМ Б144Ф:13	Приводной двигатель задней двери/задней двери/багажника/багажника: обрыв цепи	Устанавливается, когда RGTM обнаруживает обрыв цепи электродвигателя левой двери багажного отделения.
РГТМ B144F:79	Приводной двигатель задней двери/задней двери/багажника/багажника: неисправность механической связи	Устанавливается, когда система RGTM обнаруживает, что стойка двери багажного отделения с электроприводом не удерживает дверь багажного отделения открытой.
РГТМ В1557:11	Электродвигатель 2 привода задней поднимающейся двери/крышки багажника: короткое замыкание на массу	Устанавливается, когда RGTM обнаруживает обрыв цепи правого электродвигателя задней подъемной двери.
РГТМ В1557:12	Электродвигатель привода задней двери/крышки багажника 2: короткое замыкание на аккумулятор	Устанавливается, когда RGTM обнаруживает обрыв цепи правого электродвигателя задней подъемной двери.
РГТМ В1557:13	Электродвигатель 2 привода задней поднимающейся двери/крышки багажника: обрыв цепи	Устанавливается, когда RGTM обнаруживает обрыв цепи правого электродвигателя задней подъемной двери.

Возможные источники

Проводка, клеммы или разъемы
Защелка задней двери
Электродвигатель задней двери
РГТМ

B1 ПРОВЕРЬТЕ СВЯЗЬ С RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА)

С помощью диагностического сканера выполните проверку сети.

Проходит ли RGTM сетевой тест?

Да	ПЕРЕЙТИ к B2

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

B2 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_AJAR

Мониторинг PID -
- Состояние открытой двери багажного отделения должно измениться на «открыто» после отпирания или на «закрыто» после запирания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к B3

Нет

B3 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ ОПОРЫ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ к B4

Нет

ПЕРЕЙДИТЕ к B14

B4 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙДИТЕ к B5

Нет

ОТРЕМОНТИРУЙТЕ цепь.

B5 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПЕРВИЧНЫХ, ВТОРИЧНЫХ ПАРАМЕТРОВ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ И ПЕРЕКЛЮЧАТЕЛЯ С ЗАЩЕЛКОЙ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров RGTM (PID).

С помощью диагностического сканера отслеживайте следующие идентификаторы параметров RGTM (PID):
- Вход первичного переключателя (LIFTG_PRIM_SW)
- Вторичный сигнал положения замка багажника (LATCH_SECND_SW)
- Переключатель исходного положения блока питания замка задней двери (LATCH_HOME_SW)
- Переключатель собачки замка задней двери (TAILGATE_PWL_SW)

ПРИМЕЧАНИЕ: Задняя дверь находится в основном положении, когда задняя дверь находится в полностью закрытом положении. Задняя дверь находится в замке положение, когда задняя поднимающаяся дверь открыта и полностью вышла из ответной планки. Начните с открытой двери багажного отделения, затем медленно закройте заднюю дверь на вторичную защелку (первый щелчок), а затем положение основной защелки (второй щелчок).

Положение защелки задней поднимающейся двери	LIFTG_PRIM_SW	LATCH_SECND_SW	TAILGATE_PWL_SW	LATCH_HOME_SW
Полностью разблокирован	Нажатый	Нажатый	Нажатый	Не нажато
Вторичный (первый клик)	Не нажато	Нажатый	Не нажато	Не нажато
Основной (второй щелчок)	Не нажато	Не нажато	Не нажато	Не нажато

Соответствуют ли состояния переключателей таблице?

Да	ПЕРЕЙДИТЕ к B6

Нет

ПЕРЕЙДИТЕ к B7

B6 ПРОВЕРЬТЕ РАБОТУ ВСЕХ ВХОДОВ ПОДЪЕМНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ

ПРИМЕЧАНИЕ: Убедитесь, что дверь багажного отделения с электроприводом включена из центра сообщений.

Зажигание включено.

Сбросьте код неисправности

Выберите ПАРКОВКА.

Отоприте двери с помощью переключателя управления дверным замком.

Полностью закройте дверь багажного отделения (при необходимости вручную).

Откройте и закройте дверь багажного отделения с электроприводом с помощью передней внутренний выключатель задней двери (расположен на приборной панели).

Откройте и закройте дверь багажного отделения с электроприводом с помощью запрограммированного передатчика RKE.

Откройте дверь багажного отделения с электроприводом с помощью внешнего выключателя открывания двери багажного отделения.

Закройте дверь багажного отделения с электроприводом, используя заднюю часть салона. выключатель электропривода двери багажного отделения (расположен в нижней части обшивки двери багажного отделения). панель).

Задняя дверь с электроприводом открывается или закрывается с любого входа?

Да	ПЕРЕЙДИТЕ к Таблице симптомов и ПРОВЕРЬТЕ правильный симптом.

Нет

ПЕРЕЙДИТЕ к B7

B7 ПРОВЕРКА RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) СВЯЗЬ И ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НАПРЯЖЕНИЯ (DTCS)

С помощью диагностического сканера выполните самопроверку RGTM.

Присутствует ли DTC U0101:87, U0140:87, U0294:87, U3003:16 или U3003:17?

Да

Для DTC U0101:87 ПЕРЕЙДИТЕ к тесту точного определения местоположения K
Для DTC U0140:87 ПЕРЕЙДИТЕ к тесту точного определения местоположения L.
Для DTC U0294:87 ПЕРЕЙДИТЕ к тесту Pinpoint M
Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test N
Если код DTC U3003:17, ПЕРЕЙДИТЕ к пункту Pinpoint Test O

Нет

ПЕРЕЙДИТЕ к B8

B8 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВИГАТЕЛЯ ПОДЪЕМНОЙ ОПОРЫ С ПРИВОДОМ

Просмотрите результаты самопроверки RGTM.

Присутствует ли DTC B144F:11, B144F:12, B144F:13,B144F:79,B1557:11,B1557:12,B1557:13, B1515:77 или B1515:97?

Да

Для кодов DTC B1515:77 или B1515:97 сначала ПРОВЕРЬТЕ все остальные коды DTC. Если нет другого кода неисправности присутствует, ВРУЧНУЙТЕ крышку багажного отделения и ПРОВЕРЬТЕ механическое заедание. При наличии механического заедания ОТРЕМОНТИРОВАТЬ при необходимости. Если механического заедания не обнаружено, ПРОВЕРЬТЕ крышку багажника. выравнивание.
Для DTC P0A2F:4B или P0A35:4B УСТАНОВИТЕ новый электродвигатель задней поднимающейся двери.
СМ.: Электродвигатель задней подъемной двери (501-03 Замки кузова, снятие и установка). Для всех других кодов DTC ПЕРЕЙДИТЕ к B9.

Нет

ПЕРЕЙДИТЕ к B13

B9 ПРОВЕРЬТЕ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить РГТМ C4174B .

Отсоедините подозрительный электродвигатель задней подъемной двери.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-9		Земля
C4332-2		Земля

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-9		Земля
C4225-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на B10

B10 ПРОВЕРЬТЕ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-9		Земля
C4332-2		Земля

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-9		Земля
C4225-2		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на B11

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B11 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ПОДЪЕМНОЙ ОПОРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-9		C4332-2

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-9		C4225-2

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B12

Нет

ОТРЕМОНТИРУЙТЕ цепи.

B12 ПРОВЕРЬТЕ ЦЕПИ ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ КОРОБКИ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-2		C4174B-13
C4332-9		C4174B-1

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-2		C4174B-14
C4225-9		C4174B-2

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к B14

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B13 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДАТЧИКА ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ ОПОРЫ

Просмотрите результаты самопроверки RGTM.

Присутствует ли DTC B144D:29, B144E:29, B1555:29 или B1556:29?

Да	ПЕРЕЙДИТЕ к B14

Нет

ПЕРЕЙТИ на B18

B14 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ ОПОРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить РГТМ C4174B .

Отсоедините подозрительный электродвигатель задней подъемной двери. .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-4		Земля
C4332-5		Земля
C4332-6		Земля
C4332-7		Земля

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-4		Земля
C4225-5		Земля
C4225-6		Земля
C4225-7		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на B15

B15 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ ОПОРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-4		Земля
C4332-5		Земля
C4332-6		Земля
C4332-7		Земля

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-4		Земля
C4225-5		Земля
C4225-6		Земля
C4225-7		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B16

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B16 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ ОПОРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-4		C4332-5
C4332-4		C4332-6
C4332-4		C4332-7
C4332-5		C4332-6
C4332-5		C4332-7
C4332-6		C4332-7

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-4		C4225-5
C4225-4		C4225-6
C4225-4		C4225-7
C4225-5		C4225-6
C4225-5		C4225-7
C4225-6		C4225-7

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на B17

Нет

ОТРЕМОНТИРУЙТЕ соответствующие цепи.

B17 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ЭЛЕКТРОПРИВОДА ПОДЪЕМНОЙ ОПОРЫ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Левый электродвигатель задней поднимающейся двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4332-4		C4174B-18
C4332-5		C4174B-15
C4332-6		C4174B-16
C4332-7		C4174B-17

Нажмите, чтобы отобразить соединители

Правый электродвигатель задней подъемной двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C4225-4		C4174B-23
C4225-5		C4174B-20
C4225-6		C4174B-21
C4225-7		C4174B-22

Сопротивления меньше 3 Ом?

Да	УСТАНОВИТЕ рассматриваемый электродвигатель задней поднимающейся двери. СМ.: Электродвигатель задней подъемной двери (501-03 Замки кузова, снятие и установка). ПРОВЕРЬТЕ нормальную работу системы. ПЕРЕЙДИТЕ к B19

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B18 ПРОВЕРЬТЕ ДРУГИЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ЗАЩЕЛКИ ПОДЪЕМНОЙ ДВЕРИ (DTCS)

Просмотрите результаты самопроверки RGTM.

Имеются ли какие-либо диагностические коды неисправности (DTC) RGTM?

Да	Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к RGTM. Диаграмма DTC в этом разделе.

Нет

Для кодов DTC B145D:11, B145D:12 или B145D:13 ПЕРЕЙДИТЕ к пункту проверки D

B19 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ C: ПОДЪЕМНАЯ ПОДЪЕМНАЯ ДВЕРЬ С ПРИВОДОМ НЕ РАБОТАЕТ ИЗ-ЗА ОДНОГО ИЗ ВЫКЛЮЧАТЕЛЕЙ УПРАВЛЕНИЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНИКОЙ С ПРИВОДОМ

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ B12E8:11	Кнопка управления/отпирания двери багажного отделения/задней двери: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи внешнего выключателя отпирания двери багажного отделения.
БКМ B11C4:23	Кнопка закрытия багажника/багажника: низкий уровень сигнала	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу во входной цепи выключателя открывания двери багажного отделения с электроприводом.
БКМ B12E8:23	Переключатель управления/отпирания двери багажного отделения/задней двери: постоянно низкий уровень сигнала	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу во входной цепи переднего переключателя открывания двери багажного отделения с электроприводом.
БКМ B144C: 23	Переключатель на внешней ручке задней двери/багажа/багажника/багажника: низкий уровень сигнала	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу во входной цепи внешнего выключателя отпирания двери багажного отделения.
БКМ B1219:11	Переключатель открывания багажника/багажника в салоне: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи внешнего выключателя отпирания двери багажного отделения.

Возможные источники

Проводка, клеммы или разъемы
Переключатель передней двери багажного отделения с электроприводом
Выключатель задней двери багажного отделения с электроприводом
Выключатель открывания двери багажного отделения снаружи
млрд кубометров
РГТМ

ПРИМЕЧАНИЕ: Если проблема связана с внешней разблокировкой двери багажного отделения переключатель, убедитесь, что проблема не связана с пассивным входом. Если задняя дверь открывается от выключателя открывания двери багажного отделения после того, как автомобиль отпирается электроникой, но не открывается с помощью фиксатора задней двери переключатель, когда автомобиль заблокирован, проблема не в мощности система задней двери.

C1 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ ПОДВЕСКИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ на С2

Нет

ПЕРЕЙТИ на С3

C2 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ на С3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

C3 ПРОВЕРЬТЕ РАБОТУ ПОДЪЕМНОЙ КОРОБКИ С ПРИВОДОМ ОТ ВСЕХ ВХОДОВ ВЫКЛЮЧАТЕЛЯ

ПРИМЕЧАНИЕ: Убедитесь, что дверь багажного отделения с электроприводом включена из центра сообщений.

Зажигание ВЫКЛ.

Выберите ПАРКОВКА.

Зажигание включено.

Закройте дверь багажного отделения (при необходимости вручную).

Отоприте двери с помощью переключателя управления дверным замком.

Откройте и закройте дверь багажного отделения с электроприводом с помощью передней внутренний выключатель задней двери (расположен на приборной панели).

Откройте дверь багажного отделения с электроприводом с помощью внешнего выключателя открывания двери багажного отделения.

Закройте дверь багажного отделения с электроприводом с помощью заднего электропривода. переключатель двери багажного отделения (расположен в нижней части панели отделки двери багажного отделения).

Задняя дверь с электроприводом открывается или закрывается с любого входа?

Да	ПЕРЕЙТИ на С4

Нет

ПЕРЕЙДИТЕ к Таблице симптомов и ПРОВЕРЬТЕ правильный симптом.

C4 ПРОВЕРЬТЕ СОСТОЯНИЕ ВЫКЛЮЧАТЕЛЯ ЗАДНЕЙ ПОДЪЕМНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_LCK_SW_INP
- TAILGATE_IP-CS_SW
- TAILGATE_REL_SW
- TAILGATE_SHUT_SW

Идентификаторы параметров (PID) указывают, что переключатель нажат?

Да	ПЕРЕЙТИ на С6

Нет

ПЕРЕЙТИ на С5

C5 ИЗОЛЯЦИЯ ПОДОЗРЯЕМОГО ВЫКЛЮЧАТЕЛЯ ЗАДНЕЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПИТАНИЯ НА МАССУ С ИСПОЛЬЗОВАНИЕМ ПИД-РЕГУЛИРОВКИ ВЫКЛЮЧАТЕЛЯ ЗАДНЕЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ДВЕРИ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель задней подъемной двери.

Зажигание включено.

С помощью диагностического сканера отслеживайте следующие идентификаторы параметров RGTM (PID):
- TAILGATE_LCK_SW_INP
- TAILGATE_IP-CS_SW
- TAILGATE_REL_SW
- TAILGATE_SHUT_SW

Продолжает ли рассматриваемый PID указывать, что переключатель нажат?

Да	Для внешнего выключателя открывания двери багажного отделения ПЕРЕЙДИТЕ к C6. Для выключателя передней или задней двери багажного отделения с электроприводом ПЕРЕЙДИТЕ к пункту C7.

Нет

УСТАНОВИТЕ новый переключатель с электроприводом двери багажного отделения.

C6 ИЗОЛЯЦИЯ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) КОРОТКОЕ ЗАМЫКАНИЕ ПРИ ПРОВЕРКЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) LFTGATE_R_SW () PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280C .

Зажигание включено.

С помощью диагностического сканера отслеживайте PID RGTM LFTGATE_R_SW().

Продолжает ли PID показывать, что переключатель нажат?

Да	ПЕРЕЙТИ на C7

Нет

ПЕРЕЙТИ на C11

C7 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДОЗРЯДОЧНОЙ ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить РГТМ C4174A .

Мера:
Нажмите, чтобы отобразить соединители

Переключатель передней двери багажного отделения с электроприводом

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-19		Земля

Нажмите, чтобы отобразить соединители

Переключатель задней подъемной двери с электроприводом в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-20		Земля

Нажмите, чтобы отобразить соединители

Внешний переключатель открывания двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-8		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

C8 ОБХОД ПОДОЗРИТЕЛЬНОГО ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель задней подъемной двери.

Отоприте двери с помощью переключателя управления дверным замком.

ПРИМЕЧАНИЕ: При этом задняя дверь должна быть открыта. шаг, если подозреваемым является выключатель задней двери багажного отделения с электроприводом компонент. К подозрительному выключателю задней подъемной двери подсоедините:
Нажмите, чтобы отобразить соединители

Переключатель передней двери багажника в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C205-12		C205-1

Нажмите, чтобы отобразить соединители

Переключатель управления задней поднимающейся дверью в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C4333-6		C4333-2

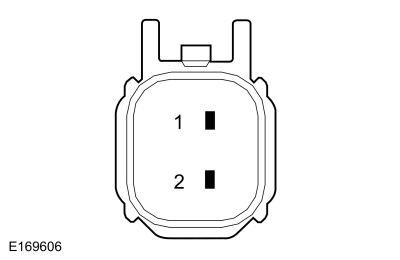

Нажмите, чтобы отобразить соединители

Внешний переключатель открывания двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4353-1		C4353-2

Удалите плавкую перемычку.

Задняя дверь открывается или закрывается?

Да	УСТАНОВИТЕ новый переключатель с электроприводом двери багажного отделения.

Нет

ПЕРЕЙТИ на C9

C9 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ДВЕРИ С ПИТАНИЕМ НА ОБРЫВ

К подозрительному выключателю задней подъемной двери подсоедините:
Нажмите, чтобы отобразить соединители

Переключатель передней двери багажника в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C205-12		Земля

Нажмите, чтобы отобразить соединители

Переключатель управления задней поднимающейся дверью в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C4333-6		Земля

Нажмите, чтобы отобразить соединители

Внешний переключатель открывания двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4353-1		Земля

Удалите плавкую перемычку.

Задняя дверь открывается или закрывается?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ на С10

C10 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ДВЕРИ С ПИТАНИЕМ НА ОБРЫВ

Отключить РГТМ C4174B .

Для подозрительного переключателя задней двери измерьте:
Нажмите, чтобы отобразить соединители

Переключатель передней двери багажника в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C205-12		C4174A-19

Нажмите, чтобы отобразить соединители

Переключатель задней подъемной двери в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C4333-6		C4174A-20

Нажмите, чтобы отобразить соединители

Внешний переключатель открывания двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4353-1		C4174A-8

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на C12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

C11 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Подсоедините все разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. См. соответствующий раздел Удаление и Процедура установки в Разделе 419-10.

Нет

C12 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ D: ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ ОСТАНАВЛИВАЕТСЯ В ПОЛОЖЕНИИ ВТОРИЧНОЙ ЗАЩЕЛКИ

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ B145D:11	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Strike Motor: короткое замыкание на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на массу в одной из цепей электродвигателя замка задней двери.
РГТМ B145D:12	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Strike Motor: короткое замыкание на батарею	Устанавливается, когда RGTM обнаруживает короткое замыкание на напряжение питания в одной из цепей электродвигателя замка задней двери.
РГТМ B1451:29	Переключатель центрального положения замка багажника/задней двери/багажника/замка багажника: неверный сигнал	Устанавливается, когда RGTM обнаруживает, что переключатель(и) открытия/закрытия секторной шестерни не находится в правильном положении состояние в начале самопроверки, или нет перехода переключателя секторной передачи во время отпускания/затягивания.
РГТМ B1453:29	Переключатель положения защелки багажника/задней двери/багажника/багажника: неверный сигнал	Устанавливается, когда RGTM обнаруживает, что переключатель(и) открытия/закрытия секторной шестерни не находится в правильном положении состояние в начале самопроверки, или нет перехода переключателя секторной передачи во время отпускания/затягивания.
РГТМ B145D:13	Задняя дверь/задняя дверь/багажник/багажник Power Cinch Striker Motor: Circuit Open	Устанавливается, когда RGTM обнаруживает обрыв одной из цепей электродвигателя замка задней подъемной двери.

Возможные источники

Выравнивание задней двери
Выравнивание фиксатора задней подъемной двери
Механическое связывание

D1 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_AJAR

Мониторинг PID -
- Состояние открытой двери багажного отделения должно отображаться как закрытое, когда дверь багажного отделения закрыта.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙДИТЕ к D2

Нет

D2 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен показывать значение 0 после того, как дверь багажного отделения будет закрыта вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙДИТЕ к D3

Нет

ПЕРЕЙДИТЕ к D4

D3 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙДИТЕ к D4

Нет

ОТРЕМОНТИРУЙТЕ цепь.

D4 ПРОВЕРЬТЕ СОСТОЯНИЕ ОБУЧЕНИЯ САМОТЕСТИРОВАНИЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ДВЕРИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_STS

Возврат задней двери с электроприводом изучен или завершен?

Да	ПЕРЕЙДИТЕ к D5

Нет

ПЕРЕЙДИТЕ к D7

D5 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПЕРВИЧНЫХ, ВТОРИЧНЫХ ПАРАМЕТРОВ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ И ПЕРЕКЛЮЧАТЕЛЯ С ЗАЩЕЛКОЙ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров RGTM (PID).

С помощью диагностического сканера отслеживайте следующие идентификаторы параметров RGTM (PID):
- Вход первичного переключателя (LIFTG_PRIM_SW)
- Вторичный сигнал положения замка багажника (LATCH_SECND_SW)
- Переключатель исходного положения блока питания замка задней двери (LATCH_HOME_SW)
- Переключатель собачки замка задней двери (TAILGATE_PWL_SW)

Положение защелки задней поднимающейся двери	LIFTG_PRIM_SW	LATCH_SECND_SW	TAILGATE_PWL_SW	LATCH_HOME_SW
Полностью разблокирован	Нажатый	Нажатый	Нажатый	Не нажато
Вторичный (первый клик)	Не нажато	Нажатый	Не нажато	Не нажато
Основной (второй щелчок)	Не нажато	Неактивный	Не нажато	Не нажато

Соответствуют ли состояния переключателей таблице?

Да	ПЕРЕЙДИТЕ к D6

Нет

ПЕРЕЙДИТЕ к D8

D6 ПРОВЕРЬТЕ РУЧНОЕ УПРАВЛЕНИЕ ПОДЪЕМНОЙ ПОДВЕСКОЙ

Выключите (отключите) заднюю дверь с электроприводом из центра сообщений.

Открывая и закрывая дверь багажного отделения вручную, проверьте дверь багажного отделения на:
- Выравнивание задней двери/клина
- Работа стойки задней двери (стойка должна удерживать или толкать заднюю дверь, когда она открыта более чем наполовину)
- Электродвигатель задней подъемной двери (должен двигаться свободно) при ручном открытии и закрытии задней двери и быть надежно закрепленным на задняя дверь и кронштейн)
- Защелка багажника с электроприводом (должна полностью защелкнуться)

Задняя дверь открывается и закрывается правильно?

Да	ПЕРЕЙДИТЕ к D7

Нет

РЕМОНТ при необходимости.

D7 ПРОВЕРЬТЕ ЗАЩЕЛКУ ПОДЪЕМНОЙ КОРОБКИ И СТРАЙКЕР.

Осмотрите защелку и защелку на правильность совмещения.

Правильно ли совмещены защелка и фиксатор?

Да	ПЕРЕЙДИТЕ к D11

Нет

ВЫРАВНИВАЙТЕ дверь багажного отделения и ответную планку.

D8 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ ЗАМКА ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить РГТМ C4174A .

Отсоедините защелку задней подъемной двери C4339A .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339A-1		Земля
C4339A-3		Земля
C4339A-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D9

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D9 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ ЗАМКА ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА ЗАМЫКАНИЕ ДРУГ ДРУГОМ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339A-1		C4339A-3
C4339A-1		C4339A-4
C4339A-4		C4339A-3

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D10

Нет

ОТРЕМОНТИРУЙТЕ соответствующие цепи.

D10 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339A-1		C4174A-16
C4339A-3		C4174A-18
C4339A-4		C4174A-15

Сопротивления меньше 3 Ом?

Да

УСТАНОВИТЕ новую защелку задней двери.
СМ.: Защелка задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).
СМ.: Защелка задней подъемной двери (501-14 Ручки, замки, защелки и входная дверь). системы, снятие и установка). ПРОВЕРЬТЕ систему в норме операция. Если проблема не устранена, ПЕРЕЙДИТЕ к D17.

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D11 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАЩЕЛКИ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить РГТМ C4174A .

Отсоедините защелку задней подъемной двери с электроприводом C4339B .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-13		Земля
C4174A-1		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙДИТЕ к D12

D12 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАЩЕЛКИ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-13		Земля
C4174A-1		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D13

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D13 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАМКА ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-13		C4174A-1

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D14

Нет

ОТРЕМОНТИРУЙТЕ цепи.

D14 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАЩЕЛКИ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-13		C4339B-1
C4174A-1		C4339B-2

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к D15

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D15 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАМКА ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВХОДНУЮ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ СЕКТОРНОЙ ПЕРЕДАЧИ

Отключить РГТМ C4174A .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4339B-1		C4339B-4
C4339B-2		C4339B-4

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D16

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D16 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ СЕКТОРА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-17		C4339B-4

Сопротивление меньше 3 Ом?

Да

УСТАНОВИТЕ новую защелку двери багажного отделения с электроприводом.
СМ.: Защелка задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).
СМ.: Защелка задней подъемной двери (501-14 Ручки, замки, защелки и входная дверь). системы, снятие и установка). ОЧИСТИТЕ диагностические коды неисправностей (коды DTC) и ПРОВЕРЬТЕ систему на предмет нормальной работы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к D17

Нет

ОТРЕМОНТИРУЙТЕ цепь.

D17 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ E: ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ ПЕРЕВОРАЧИВАЕТСЯ ВО ВРЕМЯ ОПЕРАЦИИ ЗАКРЫВАНИЯ С ПРИВОДОМ

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Возможные источники

Выравнивание задней двери
Выравнивание фиксатора задней подъемной двери
Механическое связывание

Визуальный осмотр и предварительная проверка

Проверьте наличие каких-либо препятствий, толкающих полосу защиты от защемления.

E1 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ДВЕРИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ на E2

Нет

ПЕРЕЙТИ на Е4

E2 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ на E3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

E3 ПРОВЕРЬТЕ СОСТОЯНИЕ ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕНИЯ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- ANTIPNC_SEAL_L
- ANTIPNC_SEAL_R

Срабатывает ли прижимная планка во время закрывания?

Да	УСТАНОВИТЕ новый датчик защиты от защемления двери багажного отделения. СМ.: Выключатель защиты от защемления задней подъемной двери (501-03 Замки кузова, снятие и установка).

Нет

ПЕРЕЙТИ на Е4

E4 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПЕРВИЧНЫХ, ВТОРИЧНЫХ ПАРАМЕТРОВ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ И ПЕРЕКЛЮЧАТЕЛЯ С ЗАЩЕЛКОЙ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров RGTM (PID).

С помощью диагностического сканера отслеживайте следующие идентификаторы параметров RGTM (PID):
- Вход первичного переключателя (LIFTG_PRIM_SW)
- Вторичный сигнал положения замка багажника (LATCH_SECND_SW)
- Переключатель исходного положения блока питания замка задней двери (LATCH_HOME_SW)
- Переключатель собачки замка задней двери (TAILGATE_PWL_SW)

Положение защелки задней поднимающейся двери	LIFTG_PRIM_SW	LATCH_SECND_SW	TAILGATE_PWL_SW	LATCH_HOME_SW
Полностью разблокирован	Нажатый	Нажатый	Нажатый	Не нажато
Вторичный (первый клик)	Не нажато	Нажатый	Не нажато	Не нажато
Основной (второй щелчок)	Не нажато	Не нажато	Не нажато	Не нажато

Соответствуют ли состояния переключателей таблице?

Да	ПЕРЕЙТИ на E5

Нет

ПЕРЕЙТИ к точному тесту D

E5 ПРОВЕРЬТЕ РУЧНОЕ УПРАВЛЕНИЕ ПОДЪЕМНОЙ ПОДВЕСКОЙ

Зажигание включено.

Выключите (отключите) заднюю дверь с электроприводом из центра сообщений.

Открывая и закрывая дверь багажного отделения вручную, проверьте дверь багажного отделения на:
- Выравнивание задней двери/клина
- Работа стойки задней поднимающейся двери (стойка должна удерживать или открывать заднюю дверь)
- Электродвигатель задней подъемной двери (должен двигаться свободно) при ручном открытии и закрытии задней двери и быть надежно закрепленным на задняя дверь и кронштейн)
- Защелка багажника с электроприводом (должна полностью защелкнуться)

Задняя дверь открывается и закрывается правильно?

Да	ПЕРЕЙТИ к точному тесту D

Нет

РЕМОНТ при необходимости.

ТОЧНОЕ ИСПЫТАНИЕ F: ПОЛОСА ДЛЯ ПРЕДОТВРАЩЕНИЯ ЗАЩЕМЛЕНИЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОЛОСЫ POWER НЕ ОСТАНАВЛИВАЕТ ИЛИ НЕ ПЕРЕВОРАЧИВАЕТ ПОДЪЕМНУЮ ПОДЪЕМНУЮ ПОДВЕСКУ

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Возможные источники

Переключатель защиты от защемления задней двери
РГТМ

F1 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к F2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

F2 ПРОВЕРЬТЕ СОСТОЯНИЕ ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕНИЯ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- ANTIPNC_SEAL_L
- ANTIPNC_SEAL_R

Срабатывает ли прижимная планка во время закрывания?

Да	ПЕРЕЙТИ к F3

Нет

ПЕРЕЙТИ к F4

F3 ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЩИТЫ ОТ ЗАЖИМА

С помощью диагностического сканера просмотрите RGTM. ПИД.
- L_Pinch_V
- R_Pinch_V

Напряжение выше 6В?

Да	ПЕРЕЙТИ к F4

Нет

ОТРЕМОНТИРУЙТЕ цепь.

F4 ПРОВЕРКА RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера выполните самопроверку RGTM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к F5

F5 ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель защиты от защемления задней двери.

Сильно нажимая и отпуская переключатель защиты от защемления двери багажного отделения, измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172, контакт 1, сторона компонентов		C4172, контакт 2, сторона компонентов
C4173, контакт 1, сторона компонентов		C4173, контакт 2, сторона компонентов

Сопротивление находится в диапазоне от 0 до 200 Ом при переключатель защиты от защемления задней двери плотно нажат и находится в диапазоне от 5700 до 6700 Ом при отпущенном выключателе защиты от защемления двери багажного отделения?

Да	ПЕРЕЙТИ к F6

Нет

УСТАНОВИТЕ новый датчик защиты от защемления двери багажного отделения.
СМ.: Выключатель защиты от защемления задней подъемной двери (501-03 Замки кузова, снятие и установка).

F6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ G: ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ НЕ ЗАКРЫВАЕТСЯ (ПИТАНИЕ ОТКРЫВАЕТСЯ В НОРМЕ)

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ В1454:11	Задняя дверь/задняя дверь/багажник/багажник Левая прижимная планка: замыкание цепи на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на землю на входе левого антизащемляющего переключателя.
РГТМ B1454:13	Задняя дверь/задняя дверь/багажник/багажник, левая прижимная планка: цепь разомкнута	Устанавливается, когда RGTM обнаруживает размыкание на входе левого антизащемляющего переключателя.
РГТМ В1455:11	Задняя дверь/задняя дверь/багажник/багажник правая прижимная планка: замыкание цепи на массу	Устанавливается, когда RGTM обнаруживает короткое замыкание на землю на входе правого переключателя защиты от защемления.
РГТМ В1455:13	Задняя дверь/задняя дверь/багажник/багажник правая прижимная планка: цепь разомкнута	Устанавливается, когда RGTM обнаруживает размыкание правого входа антизащемляющего переключателя.

Возможные источники

Проводка, клеммы или разъемы
Выравнивание задней двери
Выравнивание фиксатора задней подъемной двери
Механическое связывание
Переключатель защиты от защемления задней двери
РГТМ

G1 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАМОК ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ на G2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

G2 ПРОВЕРЬТЕ СОСТОЯНИЕ ОБУЧЕНИЯ САМОТЕСТИРОВАНИЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ДВЕРИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_STS

Возврат задней двери с электроприводом изучен или завершен?

Да	ПЕРЕЙТИ на G3

Нет

G3 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ ОПОРЫ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS
- MECH_END_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ на G4

Нет

ПЕРЕЙТИ на G6

G4 ПРОВЕРЬТЕ СОСТОЯНИЕ ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕНИЯ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- ANTIPNC_SEAL_L
- ANTIPNC_SEAL_R

Срабатывает ли прижимная планка во время закрывания?

Да	УСТАНОВИТЕ новый датчик защиты от защемления двери багажного отделения. СМ.: Выключатель защиты от защемления задней подъемной двери (501-03 Замки кузова, снятие и установка).

Нет

ПЕРЕЙТИ на G5

G5 ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЩИТЫ ОТ ЗАЖИМА

С помощью диагностического сканера просмотрите RGTM. ПИД.
- L_Pinch_V
- R_Pinch_V

Напряжение выше 6В?

Да	ПЕРЕЙТИ на G6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

G6 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ДВЕРИ

Зажигание включено.

С помощью диагностического сканера выполните самопроверку RGTM.

Присутствует ли DTC B1454:11, B1454:13, B1455:11 или B1455:13?

Да	ПЕРЕЙТИ на G7

Нет

ПЕРЕЙТИ к G12

G7 ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ПОДЪЕМНОЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель защиты от защемления задней двери.

Сильно нажимая и отпуская переключатель защиты от защемления двери багажного отделения, измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172, контакт 1, сторона компонентов		C4172, контакт 2, сторона компонентов
C4173, контакт 1, сторона компонентов		C4173, контакт 2, сторона компонентов

Да	ПЕРЕЙТИ в G8

Нет

G8 ПРОВЕРЬТЕ ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ПОДЪЕМНОЙ ПОДЪЕМНОЙ КОРОБКИ НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Отключить РГТМ C4174A .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления левой двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172-1		Земля
C4172-2		Земля

Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления правого багажника

Положительный вывод	Измерение/действие	Отрицательный вывод
C4173-1		Земля
C4173-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на G9

G9 ПРОВЕРЬТЕ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ КОРОБКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления левой двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172-1		Земля

Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления правого багажника

Положительный вывод	Измерение/действие	Отрицательный вывод
C4173-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на G10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

G10 ПРОВЕРЬТЕ ЦЕПИ ПРЕДОТВРАЩЕНИЯ ЗАМЫКАНИЯ ПОДЪЕМНОЙ ПОДЪЕМНОЙ КОРОБКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления левой двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172-1		C4172-2

Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления правого багажника

Положительный вывод	Измерение/действие	Отрицательный вывод
C4173-1		C4173-2

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к G11

Нет

ОТРЕМОНТИРУЙТЕ цепи.

G11 ПРОВЕРЬТЕ ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАЩИТЫ ПОДЪЕМНОЙ ПОДЪЕМНОЙ КОРОБКИ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления левой двери багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C4172-1		C4174A-11
C4172-2		C4174A-22

Нажмите, чтобы отобразить соединители

Выключатель защиты от защемления правого багажника

Положительный вывод	Измерение/действие	Отрицательный вывод
C4173-1		C4174A-12
C4173-2		C4174A-22

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ к G14

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

G12 ПРОВЕРЬТЕ ДРУГОЙ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Просмотрите результаты самопроверки RGTM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к G13

G13 ПРОВЕРЬТЕ РУЧНОЕ УПРАВЛЕНИЕ ПОДЪЕМНОЙ ПОДВЕСКОЙ

Выключите (отключите) заднюю дверь с электроприводом из центра сообщений.

Открывая и закрывая дверь багажного отделения вручную, проверьте дверь багажного отделения на:
- Выравнивание задней двери/клина
- Работа стойки задней двери (стойка должна удерживать или толкать заднюю дверь, когда она открыта более чем наполовину)
- Электродвигатель задней подъемной двери (должен двигаться свободно) при ручном открытии и закрытии задней двери и быть надежно закрепленным на задняя дверь и кронштейн)
- Защелка багажника с электроприводом (должна полностью защелкнуться)

Задняя дверь открывается и закрывается правильно?

Да	ПЕРЕЙТИ к точному тесту D

Нет

РЕМОНТ при необходимости.

G14 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ H: ПОДЪЕМНАЯ ДВЕРЬ С ПРИВОДОМ НЕ ОТКРЫВАЕТСЯ (ПИТАНИЕ ЗАКРЫВАЕТСЯ ОК)

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Возможные источники

Выравнивание задней двери
Выравнивание фиксатора задней подъемной двери
Механическое связывание

H1 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПЕРВИЧНЫХ, ВТОРИЧНЫХ ПАРАМЕТРОВ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ И ПЕРЕКЛЮЧАТЕЛЯ С ЗАЩЕЛКОЙ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров RGTM (PID).

С помощью диагностического сканера отслеживайте следующие идентификаторы параметров RGTM (PID):
- Вход первичного переключателя (LIFTG_PRIM_SW)
- Вторичный сигнал положения замка багажника (LATCH_SECND_SW)
- Переключатель исходного положения блока питания замка задней двери (LATCH_HOME_SW)
- Переключатель собачки замка задней двери (TAILGATE_PWL_SW)

Положение защелки задней поднимающейся двери	LIFTG_PRIM_SW	LATCH_SECND_SW	TAILGATE_PWL_SW	LATCH_HOME_SW
Полностью разблокирован	Нажатый	Нажатый	Нажатый	Не нажато
Вторичный (первый клик)	Не нажато	Нажатый	Не нажато	Не нажато
Основной (второй щелчок)	Не нажато	Не нажато	Не нажато	Не нажато

Соответствуют ли состояния переключателей таблице?

Да	ПЕРЕЙТИ к H2

Нет

ПЕРЕЙТИ к H3

H2 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите RGTM. ПИД.
- LIFTG_DECKL_AJAR

Мониторинг PID -
- Состояние открытой двери багажного отделения должно отображаться как закрытое, когда дверь багажного отделения закрыта.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к H3

Нет

H3 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ ОПОРЫ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ к H4

Нет

ПЕРЕЙТИ к H5

H4 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к H5

Нет

ОТРЕМОНТИРУЙТЕ цепь.

H5 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера выполните самопроверку RGTM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к H6

H6 ПРОВЕРЬТЕ РАБОТУ РАЗБЛОКИРОВКИ ЗАЩЕЛКИ ПОДЪЕМНОЙ КОРОБКИ

ПРИМЕЧАНИЕ: Убедитесь, что дверь багажного отделения с электроприводом включена из центра сообщений.

Зажигание включено.

Выберите ПАРКОВКА.

Отоприте двери с помощью выключателя управления дверным замком.

Нажмите передний выключатель двери багажного отделения с электроприводом.

Защелка задней двери открывается?

Да	ПЕРЕЙТИ к H7

Нет

ПЕРЕЙТИ к пинпойнт-тесту А

H7 ПРОВЕРЬТЕ РУЧНОЕ УПРАВЛЕНИЕ ПОДЪЕМНОЙ ПОДВЕСКОЙ

Выключите (отключите) заднюю дверь с электроприводом из центра сообщений.

Открывая и закрывая дверь багажного отделения вручную, проверьте дверь багажного отделения на:
- Выравнивание задней двери/клина
- Работа стойки задней двери (стойка должна удерживать или толкать заднюю дверь, когда она открыта более чем наполовину)
- Электродвигатель задней подъемной двери (должен двигаться свободно) при ручном открытии и закрытии задней двери и быть надежно закрепленным на задняя дверь и кронштейн)
- Защелка багажника с электроприводом (должна полностью защелкнуться)

Задняя дверь открывается и закрывается правильно?

Да	ПЕРЕЙТИ к точечному тесту B

Нет

РЕМОНТ при необходимости.

ТОЧНЫЙ ТЕСТ I: ПОДЪЕМНАЯ ДВЕРКА С ПРИВОДОМ ЗАКРЫВАЕТСЯ (С НЕПРЕРЫВНЫМ ЗВУКОМ) СРАЗУ ПОСЛЕ ПРИВОДА ОТКРЫТИЯ

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Возможные источники

Чрезмерный вес на задней двери, например, снег, лед или велосипедная стойка
Стойка задней двери
Инициализация задней двери с электроприводом

I1 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ДВЕРИ С ПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ на I2

Нет

ПЕРЕЙТИ на I3

I2 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАМОК ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ на I3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I3 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Убедитесь, что на двери багажного отделения нет чрезмерного груза, например, снега, льда или багажной полки.

Зажигание включено.

С помощью диагностического сканера выполните самопроверку RGTM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ на I4

I4 ПРОВЕРЬТЕ СТОЙКУ ЗАДНЕЙ ПОДЪЕМНОЙ ПОДВЕСКИ

Убедитесь, что на двери багажного отделения нет чрезмерного груза, например, снега, льда или крепления для велосипедов.

Выключите (отключите) заднюю дверь с электроприводом из центра сообщений.

Вручную задействуйте заднюю дверь, чтобы убедиться, что стойка задней двери удерживает заднюю дверь открытой в различных положениях.

Стойка задней двери правильно удерживает заднюю дверь в открытом положении?

Да	ПЕРЕЙТИ на I5

Нет

УСТАНОВИТЕ новую стойку задней подъемной двери. ИНИЦИАЛИЗИРУЙТЕ дверь багажного отделения с электроприводом.

I5 ИНИЦИАЛИЗИРУЙТЕ ПОДЪЕМНУЮ КОРОБКУ С ПРИВОДОМ И ПОВТОРНО ПРОВЕРЬТЕ РАБОТУ

Инициализируйте дверь багажного отделения с электроприводом.

Управляйте дверью багажного отделения с электроприводом с помощью переключателя передней двери багажного отделения с электроприводом.

Закрывается ли дверь багажного отделения с непрерывным звуковым сигналом сразу после включения питания?

Да	ПЕРЕЙТИ на I6

Нет

Система работает правильно. Беспокойство могло быть вызвано неправильно инициализированный RGTM или груз на задней двери.

I6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ J: УСТРОЙСТВО ПОДЪЕМНОЙ КОРОБКИ БЕЗ РУК НЕ РАБОТАЕТ

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
БКМ B1495:02	Входной датчик крышки багажника/подъемной двери громкой связи: общий сбой сигнала	Устанавливается, когда BCM обнаруживает сбой связи с датчиками срабатывания системы громкой связи.
БКМ B1495:08	Датчик входа двери багажного отделения/крышки багажника в режиме громкой связи: сбои сигнала/сообщения шины	Непрерывный код неисправности DTC по требованию, который устанавливается в BCM при недействительном LIN. данные поступают от модуля привода задней поднимающейся двери без помощи рук
БКМ B1495:49	Входной датчик крышки багажника/подъемной двери без помощи рук: внутренняя неисправность электроники	Этот DTC устанавливается, когда BCM обнаруживает внутреннюю электронную неисправность в датчиках активации двери багажного отделения с функцией громкой связи.
БКМ B1495:11	Датчик входа двери багажного отделения/крышки громкой связи: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу на входе модуля управления задней поднимающейся дверью без помощи рук.

Возможные источники

Проводка, клеммы или разъемы
Модуль управления задней подъемной дверью без помощи рук
Нижний датчик срабатывания двери багажного отделения без помощи рук
Верхний датчик срабатывания двери багажного отделения без помощи рук
млрд кубометров

J1 ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ЗАДНЕЙ ПОДЪЕМНОЙ ОПОРЫ С ЭЛЕКТРОПРИВОДОМ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- TAILGATE_POS

Мониторинг PID -
- Счетчик положения должен начинаться с 0, когда задняя дверь закрывается и увеличивается при открывании двери багажного отделения вручную.

Соответствуют ли идентификаторы параметров (PID) состоянию датчика положения задней подъемной двери?

Да	ПЕРЕЙТИ к J2

Нет

ПЕРЕЙТИ к J3

J2 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 В для разблокировки.
- Источник питания A и источник питания B должны быть выше 10,5 В для работы от источника питания.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ к J3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J3 ПРОВЕРЬТЕ РАБОТУ ЗАДНЕЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНИКИ С НАРУЖНОЙ ВЫКЛЮЧАТЕЛЯ

ПРИМЕЧАНИЕ: Убедитесь, что дверь багажного отделения с электроприводом включена из центра сообщений.

Зажигание включено.

Отоприте двери с помощью выключателя управления дверным замком.

Нажмите наружный выключатель отпирания двери багажного отделения на двери багажного отделения.

Задняя дверь с электроприводом открывается?

Да	ПЕРЕЙДИТЕ к J4

Нет

ПЕРЕЙТИ к точечному тесту C

J4 ПРОВЕРКА РАБОТЫ ПАССИВНОГО ВХОДА ПОДЪЕМНОЙ ДВЕРИ

ПРИМЕЧАНИЕ: Убедитесь, что функция пассивного входа включена из центра сообщений.

Зажигание ВЫКЛ.

Закройте заднюю дверь.

Заблокируйте двери с помощью передатчика RKE.

С действительным запрограммированным пассивным ключом в пределах 1 метра (3 фута) заднего бампера, нажмите на наружный выключатель открывания двери багажного отделения. на задней двери.

Задняя дверь с электроприводом открывается?

Да	ПЕРЕЙДИТЕ к J5

Нет

ПРОВЕРЬТЕ функцию пассивного входа в заднюю дверь.
СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).

J5 УБЕДИТЕСЬ, ЧТО ПРОБЛЕМА ПРИСУТСТВУЕТ

Закройте заднюю дверь.

С пассивным ключом в пределах 1 метра (3 фута) от задний бампер, переместите ногу вперед, а затем в сторону (аналогично удару ногой движения) возле центра заднего бампера.

Задняя дверь с электроприводом открывается?

Да	Система работает правильно. ИНФОРМИРОВАТЬ клиент операции активизации двери багажного отделения без помощи рук.

Нет

ПЕРЕЙДИТЕ к J6

J6 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ МОДУЛЯ АВТОМАТИЧЕСКОГО ПРИВОДА ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПИТАНИЯ НА ОБРЫВ

Отсоедините модуль привода задней подъемной двери громкой связи C4401 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4401-2		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙДИТЕ к J7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J7 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ МОДУЛЯ ПРИВОДА ПОДЪЕМНОЙ ДВЕРИ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4401-2		C4401-3

Напряжение больше 11 вольт?

Да	ПЕРЕЙДИТЕ к J8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J8 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОДНАЯ ЦЕПЬ БЕЗОПАСНОСТИ ПРИ КОРОТКОМ ЗАМЫКЕ НА ЗЕМЛЮ

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4401-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к J9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J9 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОДНАЯ ЦЕПЬ СВОБОДНЫЕ РУКИ ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4401-1		C2280F-54

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к J10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J10 ПРОВЕРЬТЕ НИЖНИЙ ДАТЧИК ПРИВОДА ПОДЪЕМНОЙ ПОДЪЕМНОЙ ПОДЪЕМНОЙ ДВЕРИ

УСТАНОВИТЕ новый нижний датчик привода двери багажного отделения без помощи рук.
СМ.: Нижний датчик привода задней подъемной двери без помощи рук (501-03 Застежки кузова, снятие и установка).

Проверьте работу привода задней поднимающейся двери без помощи рук.

Работает ли привод двери багажного отделения без помощи рук?

Да	Система работает правильно. Беспокойство вызывал нижний датчик срабатывания двери багажного отделения без помощи рук.

Нет

ПЕРЕЙДИТЕ к J11

J11 ПРОВЕРКА ВЕРХНЕГО ДАТЧИКА ПРИВОДА ПОДЪЕМНОЙ ОТКРЫТИЯ

УСТАНОВИТЕ новый верхний датчик срабатывания системы громкой связи.
СМ.: Верхний датчик срабатывания двери багажного отделения без помощи рук (501-03 Застежки кузова, снятие и установка).

Проверьте работу привода задней поднимающейся двери без помощи рук.

Работает ли привод двери багажного отделения без помощи рук?

Да	Система работает правильно. Беспокойство вызывал верхний датчик срабатывания двери багажного отделения без помощи рук.

Нет

УСТАНОВИТЕ новый модуль управления задней поднимающейся дверью без помощи рук.
Ссылаться на: Модуль привода задней поднимающейся двери без помощи рук (501-03 Замки кузова, снятие и Монтаж). С помощью диагностического сканера выполните новый модуль LIN. инициализации, следуя инструкциям на экране. ПЕРЕЙДИТЕ к J12

J12 ПРОВЕРКА ПРАВИЛЬНОСТИ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Подсоедините все разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. См. соответствующий раздел Удаление и Процедура установки в Разделе 419-10.

Нет

ТОЧНЫЙ ТЕСТ K: U0101:87

Нормальная работа и неисправности

RGTM и PCM взаимодействуют через CAN. Сообщения обмениваются между модулями с целью определения того, что функции выполняются.

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ U0101:87	Потеряна связь с TCM: отсутствует сообщение	Устанавливается RGTM, если отсутствуют ожидаемые сообщения данных о дальности передачи, полученные от PCM по CAN.

Возможные источники

Проблема сетевой связи
ПКМ
РГТМ

K1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ИДТИ на К2

Нет

СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодических сбоев состояние.

K2 ПРОВЕРКА СЕТИ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли PCM сетевой тест?

Да	ИДТИ на К3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

K3 ВЫПОЛНИТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните проверку PCM. Самотестирование KOEO и KOER.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). ОБРАЩАЙТЕСЬ к ПКМ Таблица DTC в соответствующем разделе 303-14.

Нет

ИДТИ на К4

K4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) САМООЦЕНОЧНЫЙ ТЕСТ

Просмотрите результаты самопроверки RGTM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ на К5

K5 ПОВТОРНО ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) RGTM.

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 10 секунд.

С помощью диагностического сканера выполните непрерывную самопроверку памяти.

Проверьте диагностические коды неисправностей (DTC) RGTM.

DTC U0101:87 все еще присутствует?

Да

ИДТИ в К6

Нет

В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

K6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СЕТИ СВЯЗИ

Проверьте историю обслуживания автомобиля на предмет недавних действий по обслуживанию, связанных с PCM. Если найдена недавняя история обслуживания:
- убедитесь, что был установлен правильный сменный модуль
  - HVBOM можно использовать для проверки правильности номера детали.
- убедитесь, что конфигурация сменного модуля была правильной
  - перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
- убедитесь, что модуль не был получен с аналогичного автомобиля и не установлен на автомобиль клиента
  - верните замененный модуль в исходный автомобиль и получите новый сменный модуль

Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?

Да	ПЕРЕЙТИ на К7

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

K7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы PCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Подсоедините все разъемы PCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да	ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, VIN требуется для доступа к Guided Routine (PCM)

Нет

ТОЧНЫЙ ТЕСТ L: U0140:87

Нормальная работа и неисправности

RGTM и BCM обмениваются данными через шину CAN. Сообщения обмениваются между модулями с целью определения того, что функции выполняются.

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ U0140:87	Потеряна связь с модулем управления кузовным оборудованием: отсутствует сообщение	Устанавливается RGTM, если ожидаемые сообщения данных, полученные от BCM по CAN, отсутствуют.

Возможные источники

Проблема сетевой связи
РГТМ
млрд кубометров

L1 ПОДТВЕРДИТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ на L2

Нет

L2 ПРОВЕРКА СЕТИ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли BCM сетевой тест?

Да	ПЕРЕЙТИ на L3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

L3 ВЫПОЛНИТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

Нет

ПЕРЕЙТИ на L4

L4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) САМООЦЕНОЧНЫЙ ТЕСТ

Просмотрите результаты самопроверки RGTM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ на L5

L5 ПОВТОРНО ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) RGTM.

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 10 секунд.

С помощью диагностического сканера выполните непрерывную самопроверку памяти.

Проверьте диагностические коды неисправностей (DTC) RGTM.

DTC U0140:87 все еще присутствует?

Да	ПЕРЕЙТИ на L6

Нет

L6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СЕТИ СВЯЗИ

Проверьте историю обслуживания автомобиля, чтобы узнать о недавних действиях по обслуживанию, связанных с BCM. Если найдена недавняя история обслуживания:
- убедитесь, что был установлен правильный сменный модуль
  - HVBOM можно использовать для проверки правильности номера детали.
- убедитесь, что конфигурация сменного модуля была правильной
  - перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
- убедитесь, что модуль не был получен с аналогичного автомобиля и не установлен на автомобиль клиента
  - верните замененный модуль в исходный автомобиль и получите новый сменный модуль

Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?

Да	ПЕРЕЙТИ на L7

Нет

L7 ПРОВЕРКА ПРАВИЛЬНОСТИ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Подсоедините все разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. См. соответствующий раздел Удаление и Процедура установки в Разделе 419-10.

Нет

ТОЧНЫЙ ТЕСТ М: U0294:87

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ U0294:87	Потеряна связь с модулем монитора управления силовым агрегатом: отсутствует сообщение	Устанавливается RGTM, если ожидаемые сообщения с данными, полученные от PCM по CAN, отсутствуют.

Возможные источники

Проблема сетевой связи
РГТМ
ПКМ

M1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ на M2

Нет

M2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли PCM сетевой тест?

Да	ПЕРЕЙТИ на M3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

M3 ВЫПОЛНИТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните проверку PCM. Самотестирование KOEO и KOER.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). ОБРАЩАЙТЕСЬ к ПКМ Таблица DTC в соответствующем разделе 303-14.

Нет

ИДТИ на M4

M4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) САМООЦЕНОЧНЫЙ ТЕСТ

Просмотрите результаты самопроверки RGTM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?

Да	ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). ОБРАЩАЙТЕСЬ к РГТМ Таблица DTC в этом разделе.

Нет

ИДТИ к M5

M5 ПОВТОРНО ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) RGTM.

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 10 секунд.

С помощью диагностического сканера выполните непрерывную самопроверку памяти.

Проверьте диагностические коды неисправностей (DTC) RGTM.

DTC U0294:87 все еще присутствует?

Да	ИДТИ на M6

Нет

M6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СЕТИ СВЯЗИ

Проверьте историю обслуживания автомобиля на предмет недавних действий по обслуживанию, связанных с PCM. Если найдена недавняя история обслуживания:
- убедитесь, что был установлен правильный сменный модуль
  - HVBOM можно использовать для проверки правильности номера детали.
- убедитесь, что конфигурация сменного модуля была правильной
  - перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
- убедитесь, что модуль не был получен с аналогичного автомобиля и не установлен на автомобиль клиента
  - верните замененный модуль в исходный автомобиль и получите новый сменный модуль

Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?

Да	ИДИТЕ на M7

Нет

M7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы PCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Подсоедините все разъемы PCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да	ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, VIN требуется для доступа к Guided Routine (PCM)

Нет

ТОЧНЫЙ ТЕСТ N: U3003:16

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

RGTM контролирует свою сильноточную цепь питания. Если обнаружена неисправность, RGTM отключает функцию двери багажного отделения с электроприводом.

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ У3003:16	Напряжение батареи: напряжение цепи ниже порогового значения	Устанавливается, когда RGTM обнаруживает, что напряжение в цепи питания сильного тока меньше 8,8 вольт.

Возможные источники

Высокое сопротивление цепи
Проблема с системой зарядки
РГТМ

N1 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть выше 8,8 Вольт.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да	ПЕРЕЙТИ на N2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N2 ПОВТОРНО ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC).

Подождите 30 секунд.

С помощью диагностического сканера выполните самопроверку RGTM.

DTC U3003:16 все еще присутствует?

Да	ПЕРЕЙТИ на N3

Нет

В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за предыдущего состояния низкого напряжения аккумуляторной батареи.

N3 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМЫ ЗАРЯДКИ, УСТАНОВЛЕННЫЕ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли какой-либо другой код неисправности, связанный с батареей или системой зарядки, в других модулях?

Да	Диагностика проблем с системой зарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.

Нет

ПЕРЕЙТИ на N4

N4 ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И ЗАРЯД

Зажигание ВЫКЛ.

Проверьте состояние аккумулятора и убедитесь, что аккумулятор полностью заряжен.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).

Батарея в порядке и полностью заряжена?

Да	ПЕРЕЙТИ на N5

Нет

ПРОВЕРЬТЕ аккумулятор.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).

N5 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) POWER_SUPPLY_POWER_VBATT (GATE_PWR_V) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание включено.

Измерьте и запишите напряжение на аккумуляторе.

С помощью диагностического сканера отслеживайте PID RGTM Gate_Pwr_V.

Находится ли напряжение в пределах 0,2 В от зарегистрированного напряжения батареи?

Да	ПЕРЕЙТИ на N8

Нет

ПЕРЕЙТИ на N6

N6 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ ДЛЯ ВЫСОКОГО СОПРОТИВЛЕНИЯ

Зажигание ВЫКЛ.

Отключить РГТМ C4174A .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-2		Земля

Находится ли напряжение в пределах 0,2 В от зарегистрированного напряжения батареи?

Да	ПЕРЕЙТИ на N7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N7 ПРОВЕРЬТЕ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ВЫСОКОГО СОПРОТИВЛЕНИЯ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4174A-14		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на N8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RGTM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ БАГАЖНИКА) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы RGTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы – очистите контакты модуля)
- поврежденные или согнутые контакты – установите новые клеммы/контакты
- выталкиваемые штифты – при необходимости установите новые штифты

Снова подключите все разъемы RGTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

ТОЧНЫЙ ТЕСТ O: U3003:17

См. Схемы проводки, ячейка 109, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ У3003:17	Напряжение батареи: напряжение цепи выше порогового значения	Устанавливается, когда RGTM обнаруживает сильноточное напряжение в цепи питания более 16 вольт.

Возможные источники

Проблема с системой зарядки
РГТМ

ПРИМЕЧАНИЕ: DTC U3003:17 может быть сохранен в памяти модуля из-за предыдущей зарядки аккумулятора или запуска автомобиля от внешнего источника.

O1 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ НА ЗАЩЕЛКУ ЗАДНЕЙ ПОДЪЕМНОЙ КОРОБКИ

С помощью диагностического сканера просмотрите RGTM. ПИД.
- Gate_Lgc_V
- Gate_Pwr_V

Мониторинг PID -
- Источник питания A и источник питания B должны быть ниже 16,5 Вольт.

Соответствуют ли идентификаторы параметров (PID) состоянию защелки двери багажного отделения?

Да

ИДТИ к О2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O2 ПРОВЕРЬТЕ НАЛИЧИЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ ПОВЫШЕННОГО НАПРЯЖЕНИЯ (DTCS), УСТАНОВЛЕННЫХ В ДРУГИХ МОДУЛЯХ

Зажигание включено.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлены ли какие-либо диагностические коды неисправности (DTC) перенапряжения в других модулях?

Да	ДИАГНОСТИРОВАТЬ состояние перезарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.

Нет

ПЕРЕЙДИТЕ к О3

O3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ БАТАРЕИ

Выключите все внутреннее/внешнее освещение и аксессуары.

Запустите двигатель и дайте ему поработать примерно на 2000 об/мин в течение 3 минут, контролируя напряжение аккумуляторной батареи.

Поднимается ли напряжение аккумулятора до 15,5 вольт или выше?

Да	ДИАГНОСТИРОВАТЬ состояние перезарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.

Нет

ИДТИ к О4

O4 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U3003:17

Зажигание ВЫКЛ.

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку RGTM.

DTC U3003:17 все еще присутствует?

Да	УСТАНОВИТЕ новый RGTM. СМ.: Модуль багажника задней двери (RGTM) (501-03 Замки кузова, снятие и установка).

Нет

В настоящее время система работает в обычном режиме. Код неисправности мог быть установленный ранее во время зарядки аккумулятора или при запуске двигателя от внешнего источника. транспортное средство.

ТОЧНАЯ ПРОВЕРКА P: DTC B1495:55

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
БКМ B1495:55	Датчик входа двери багажника/крышки багажника без помощи рук: не настроен	Этот DTC устанавливается, когда модуль привода двери багажного отделения с функцией громкой связи не был запрограммирован или запрограммирован неправильно.

Возможные источники

Модуль управления задней подъемной дверью без помощи рук

P1 ПРОВЕРКА НА DTC B1495:55

Зажигание включено

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код неисправности B1495:55?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. См. соответствующий раздел Удаление и Процедура установки в Разделе 419-10.

Нет

ТЕСТ PINPOINT Q: DTC U3000:49 ИЛИ U201A:55 ИЛИ U2300:56

Нормальная работа и неисправности

СМ.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Условия срабатывания неисправности DTC

код неисправности	Описание	Состояние срабатывания неисправности
РГТМ У3000:49	Модуль управления: внутренняя электронная неисправность	Этот код неисправности устанавливается, когда RGTM обнаруживает внутреннюю неисправность.
РГТМ У201А:55	Основные данные калибровки модуля управления: не настроено	Этот код неисправности устанавливается, если RGTM не был запрограммирован или запрограммирован неправильно.
РГТМ U2300:56	Центральная конфигурация: неверная/несовместимая конфигурация	Этот код неисправности устанавливается, если RGTM не был запрограммирован или запрограммирован неправильно.

Возможные источники

РГТМ

Q1 ПРОВЕРЬТЕ НА НОТЫ DTCS U201A:55 ИЛИ U2300:56

Проверьте историю обслуживания автомобиля на предмет недавних действий по обслуживанию, связанных с RGTM.

Зажигание включено

С помощью диагностического сканера удалите код неисправности.

Подождите 10 секунд.

С помощью диагностического сканера выполните самопроверку RGTM.

Присутствуют ли коды DTC U3000:49?

Да	УСТАНОВИТЕ новый RGTM. СМ.: Модуль багажника задней двери (RGTM) (501-03 Замки кузова, снятие и установка).

Нет

Для кодов DTC U201A:55 или U2300:56 ПЕРЕЙДИТЕ к Q2.

Q2 УСТАНОВИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) PMI (УСТАНОВКА ПРОГРАММИРУЕМОГО МОДУЛЯ)

С помощью диагностического сканера удалите код DTC.

Следуя инструкциям диагностического прибора, УСТАНОВИТЕ исполнительные данные BCM из PTS.

Присутствуют ли коды DTC U201A:55 ИЛИ U2300:56?

Да

Нет

ТОЧНЫЙ ТЕСТ R: ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ ОСТАНАВЛИВАЕТСЯ ВО ВРЕМЯ ОПЕРАЦИИ ОТКРЫТИЯ С ПРИВОДОМ

Возможные источники

Механическое связывание
Автомобиль был запущен или снят с парковки во время операции открывания.

R1 ВРУЧНУЮ УПРАВЛЯЙТЕ ПОДЪЕМНОЙ КОРОБКОЙ И ПРОВЕРЬТЕ НА МЕХАНИЧЕСКОЕ ЗАЕДАНИЕ.

Существует ли механическая привязка?

Да	РЕМОНТ при необходимости.

Нет

Если механическое заедание не обнаружено, ИНИЦИАЛИЗИРУЙТЕ дверь багажного отделения с электроприводом.
СМ.: Инициализация двери багажного отделения с электроприводом (501-03 Закрытие кузова, Общие процедуры).

ТОЧНЫЙ ТЕСТ S: ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ ОСТАНАВЛИВАЕТСЯ И ЗВУЧИТ В ПОЛНОСТЬЮ ОТКРЫТОМ ПОЛОЖЕНИИ

Нормальная работа и неисправности

Задняя дверь с электроприводом потеряла полностью открытое положение в связи с механическим ремонтом (регулировка петель, фиксатор задней двери регулировка, мотор задней подъемной двери отрегулирован или отремонтирован)

Возможные источники

регулировка петель,
Регулировка фиксатора двери багажного отделения
Регулировка или ремонт электродвигателя задней двери

S1 ВРУЧНУЮ УПРАВЛЯЙТЕ ПОДЪЕМНОЙ ПОДЪЕМНОЙ КОРОБКОЙ И ПРОВЕРЬТЕ НАЛИЧИЕ УСТРОЙСТВА СТОПОВ И ЗВУКА В ПОЛНОСТЬЮ ОТКРЫТОМ ПОЛОЖЕНИИ.

Существует ли озабоченность?

Да	ИНИЦИАЛИЗИРУЙТЕ дверь багажного отделения с электроприводом. СМ.: Инициализация двери багажного отделения с электроприводом (501-03 Закрытие кузова, Общие процедуры).

Нет

В настоящее время система работает в обычном режиме. Задняя дверь с электроприводом изначально не была инициализирована.

ТОЧНЫЙ ТЕСТ T: ВО ВРЕМЯ РАБОТЫ ПОДЪЕМНАЯ КОРОБКА С ПРИВОДОМ ИЗДАЕТ ЧРЕЗВЫЧАЙНЫЙ ШУМ

Возможные источники

Механическое связывание
Выравнивание задней двери

T1 ВРУЧНУЮ УПРАВЛЯЙТЕ ПОДЪЁМНОЙ ПОДЪЕМНОЙ КОРОБКОЙ И ПРОВЕРЬТЕ НА НЕСЛИШНИЙ ШУМ ВО ВРЕМЯ РАБОТЫ

Существует ли механическая привязка?

Да	РЕМОНТ при необходимости.

Нет

Если механическое заедание не обнаружено, ВЫРАВНИВАЙТЕ дверь багажного отделения.
СМ.: Выравнивание задней подъемной двери (501-03 Закрытие кузова, Общие процедуры).

Описание и работа — Закрытие корпуса — Работа системы и описание компонентов

С..

Общие процедуры — выравнивание передней дверцы

Специальные инструменты) / Общее оборудование Средство для снятия внутренней отделки осмотр ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке...

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Разборка и сборка узлов - Клеммы высокого напряжения коробки передач

РАЗБОРКА Отсоедините дроссель высокого напряжения. Снимите болты и дроссель высокого напряжения. Снимите болты высокого напряжения. Снимите болты и клеммы высокого напряжения...

Руководство по эксплуатации Ford Escape 2020-2023 гг.: Расположение этикетки на шине. Единые классы качества шин Департамента транспорта

Расположение этикетки на шине Вы найдете этикетку для шин содержащий давление в шинах по размеру шин и другим важным информация расположена на средней стойке или край водительской двери. Единые классы качества шин Департамента транспорта Классы качества шин относятся к новым пневматические шины для легковых автомобилей...

Машинное масло

Обзор масляного щупа двигателя

Ford Escape. Engine Oil

Минимум. Максимум.

Ford Escape: Закрытие кузова / Диагностика и тестирование - Закрытие кузова

Описание и работа — Закрытие корпуса — Работа системы и описание компонентов

Общие процедуры — выравнивание передней дверцы

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Разборка и сборка узлов - Клеммы высокого напряжения коробки передач

Руководство по эксплуатации Ford Escape 2020-2023 гг.: Расположение этикетки на шине. Единые классы качества шин Департамента транспорта

Категории

Машинное масло
