Ford Escape: Двигатель / Снятие и установка — впускной коллектор

Удаление

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите крепления и нижнюю защиту.


1. Снимите гайку, освободите внешний кожух двигателя от шаровых шпилек, затем снимите кожух.


1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).


1. Отсоедините шланги и электрический разъем охладителя EGR.

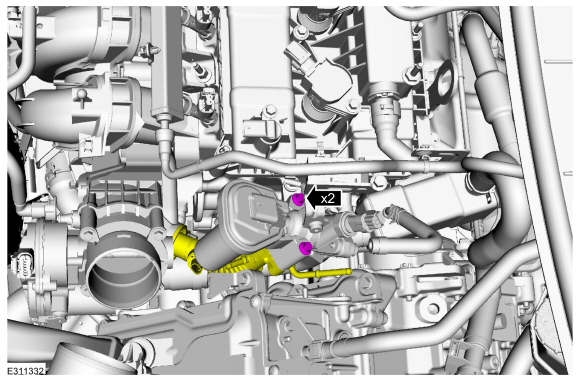

1. Снимите болты и установите выпускную трубку EGR.

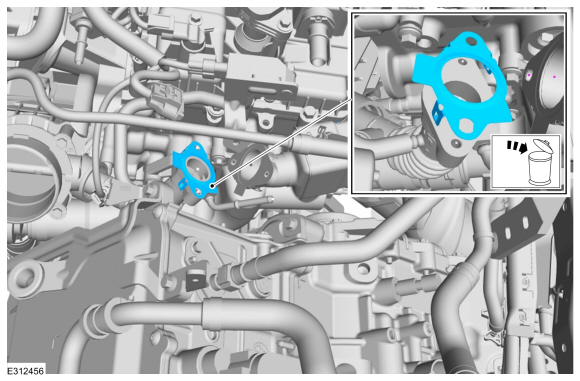

1. Выбросьте прокладку выпускной трубки EGR.

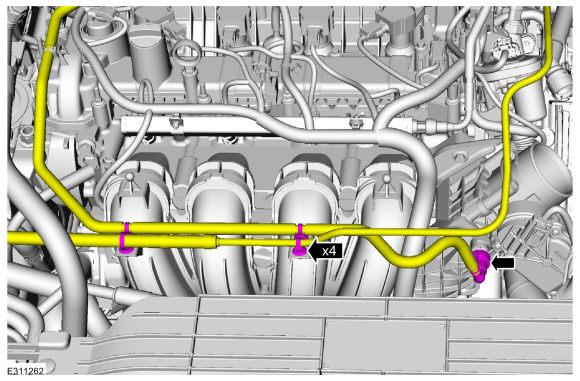

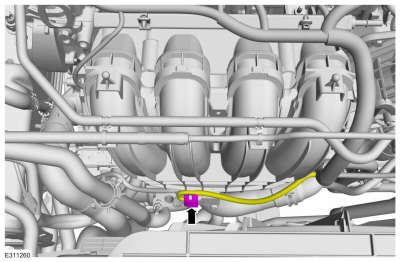

1. Снимите штифтовой фиксатор жгута проводов.

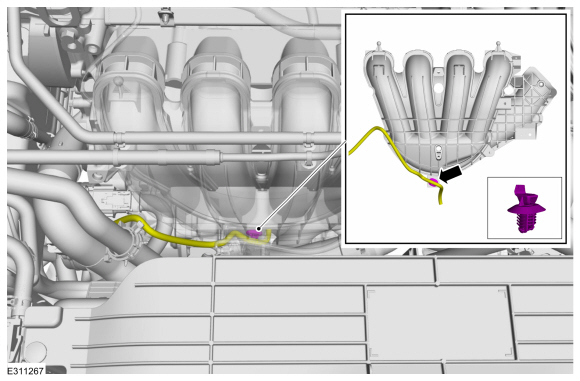

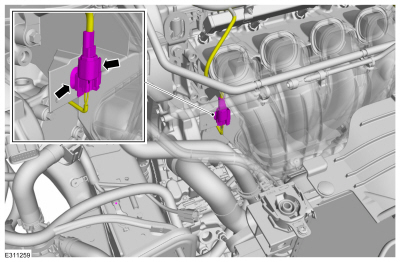

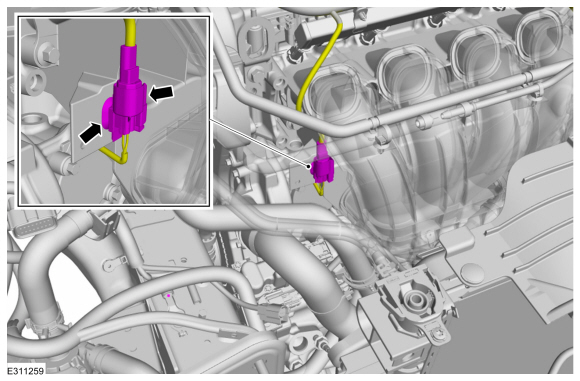

1. Снимите штифтовой фиксатор и отсоедините KS.

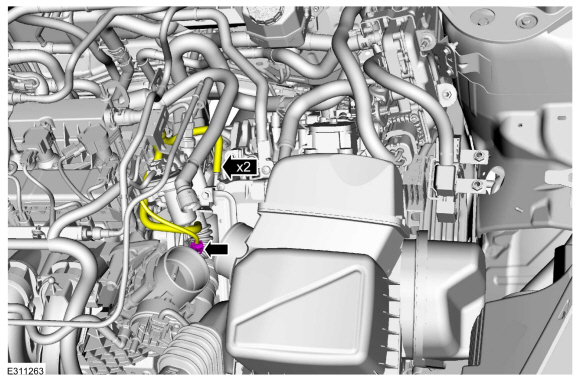

1. Отсоедините трубку паров топлива и снимите штифтовые фиксаторы.
   См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .


1. Отсоедините электрический разъем датчика MAP.

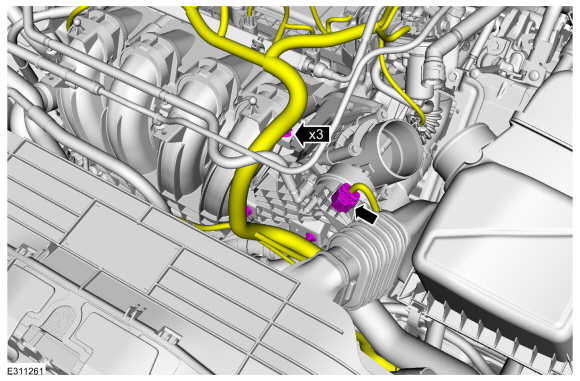

1. Отсоедините электрический разъем корпуса дроссельной заслонки и снимите штифт.


1. Выверните болты и снимите впускной коллектор.


1. Отсоедините трубку маслоотделителя вентиляции картера и снимите впускной коллектор.
   См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .


Монтаж

1. ПРИМЕЧАНИЕ: Если двигатель ремонтируется или заменяется из-за неисправность верхней части двигателя, обычно включая повреждение клапана или поршня, проверьте впускной коллектор для металлического мусора. При обнаружении металлических обломков установите новый впускной коллектор. Несоблюдение этих инструкций может привести к повреждение двигателя.

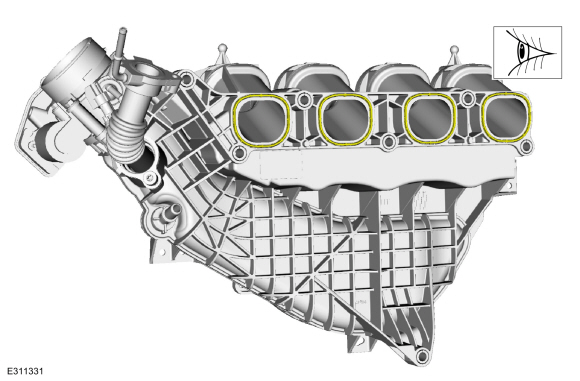

   ПРИМЕЧАНИЕ: Визуально осмотрите прокладки впускного коллектора на наличие царапины, порезы и ссадины. Если эти условия отсутствуют, прокладки можно использовать повторно.

1. Подсоедините трубку маслоотделителя вентиляции картера и установите обратно впускной коллектор.

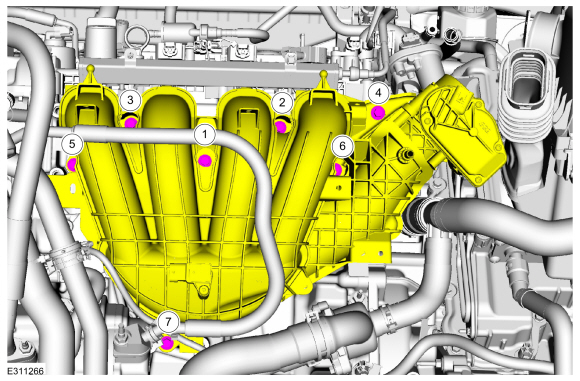

1. Установите болты впускного коллектора и затяните их в указанной последовательности.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. Подсоедините электрический разъем корпуса дроссельной заслонки и штифтовые фиксаторы.


1. Подсоедините электрический разъем датчика MAP.


1. Подсоедините трубку паров топлива и установите штифтовые фиксаторы.
   См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .


1. Установите штифтовой фиксатор и подключите КС.


1. Установите штифтовой фиксатор жгута проводов.


1. Установите новую прокладку выпускной трубы EGR.


1. Установите обратно выпускную трубку рециркуляции отработавших газов и установите болты.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Установите шланги и подсоедините электрический разъем охладителя EGR.


1. Установите выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).


1. Установите внешний кожух двигателя на шаровые шпильки, затем установите и затяните гайку.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. Установите подщиток.
