Ford Escape: Двигатель / Снятие и установка — Масляный поддон

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).


LHD FWD/RHD FWD

1. См.: Каталитический нейтрализатор (Система выпуска 309-00C, Снятие и установка).


Левый полный привод/правый полный привод

1. См.: Каталитический нейтрализатор (Система выпуска 309-00C, Снятие и установка).


Все автомобили

1. Снимите индикатор уровня масла.

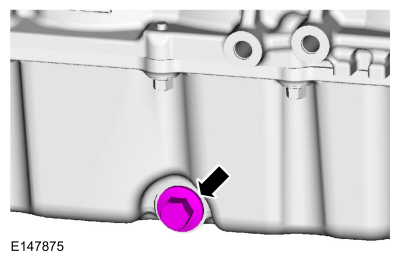

1. • Снимите болт слива масла и слейте моторное масло.
     Используйте общее оборудование: оборудование для слива масла
   • Установите болт слива масла.
     Крутящий момент: 21 фунт-фут (28 Нм)

1. Снимите насос охлаждающей жидкости.
   См.: Насос охлаждающей жидкости (303-03C Охлаждение двигателя, снятие и установка).

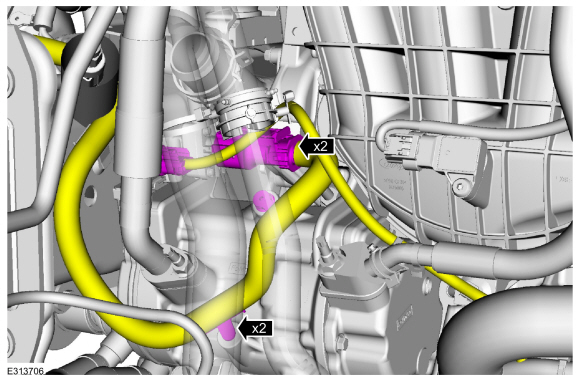

1. Отсоедините электрические разъемы и штифтовые фиксаторы компрессора кондиционера.

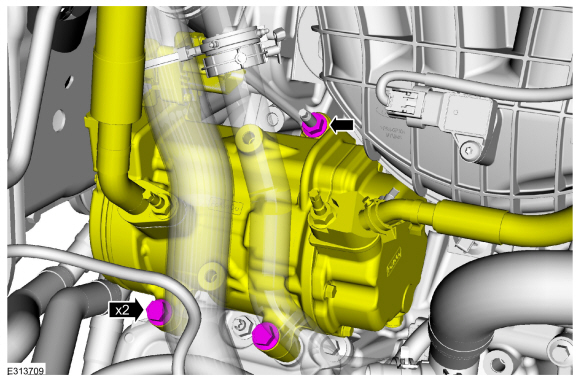

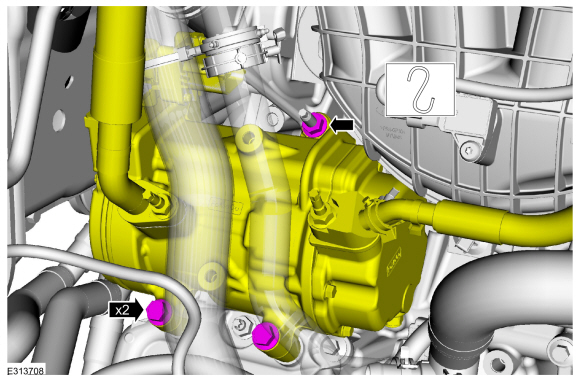

1. Снимите гайку и болты компрессора кондиционера и отложите их в сторону.


1. Отсоедините штифтовые фиксаторы жгута проводов, снимите крепления и скобу.


1. УВЕДОМЛЕНИЕ: Не ослабляйте болты крепления двигателя к коробке передач более чем на в ( 5 мм) или может произойти повреждение коробки передач.

   Ослабьте болты крепления двигателя к коробке передач на 5 мм (0,19 дюйма).


1. УВЕДОМЛЕНИЕ: Не ослабляйте болты крепления двигателя к коробке передач более чем на в ( 5 мм) или может произойти повреждение коробки передач.

   Ослабьте правый болт крепления двигателя к коробке передач на 5 мм (0,19 дюйма).

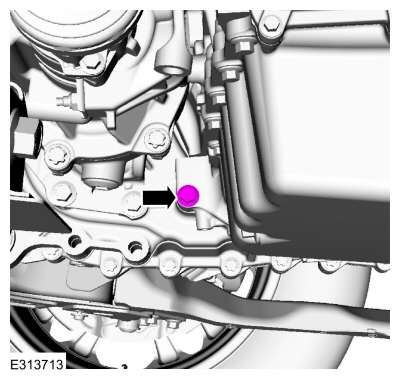

1. Снимите болт.


1. Снимите болты.

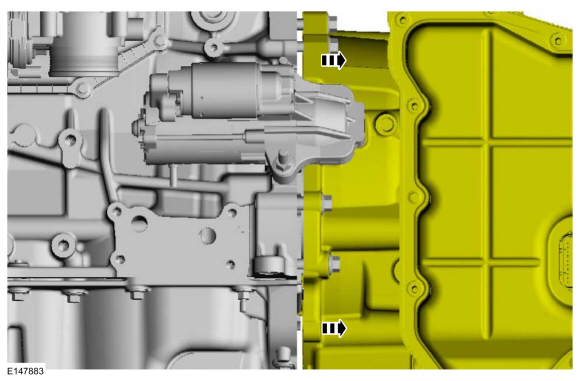

1. Отодвиньте коробку передач от двигателя на 5 мм (0,19 дюйма).

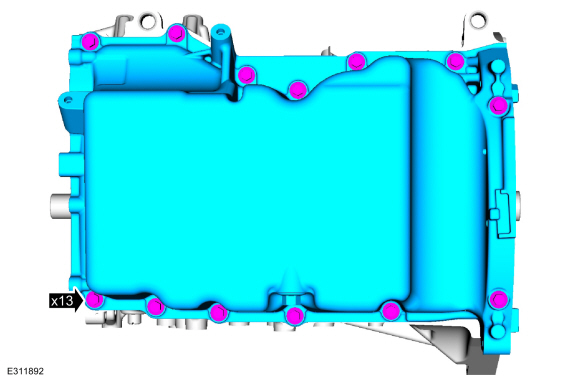

1. Снимите болты и масляный поддон.


1. ПРИМЕЧАНИЕ: Этот шаг необязателен при установке нового компонента.

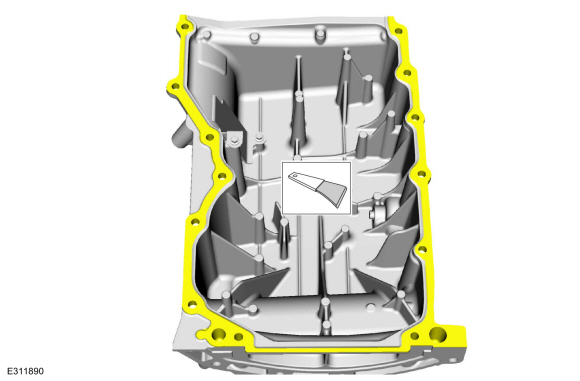

   Убедитесь, что сопрягаемая поверхность чистая и на ней нет посторонних материалов.
   См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).
   Используйте общее оборудование: пластиковый скребок

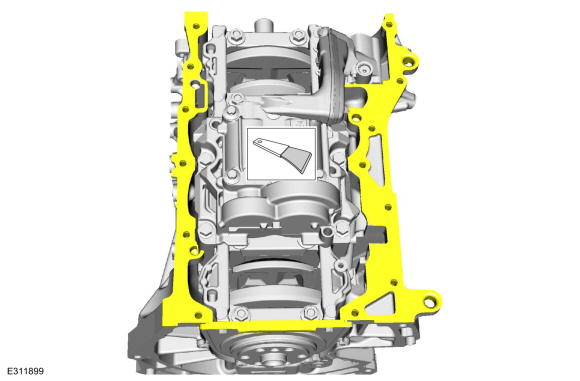

1. Убедитесь, что сопрягаемая поверхность чистая и на ней нет посторонних материалов.
   См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).
   Используйте общее оборудование: пластиковый скребок

Монтаж

Все автомобили

1. ПРИМЕЧАНИЕ: Если масляный поддон не закреплен в течение 10 минут нанесения герметика, герметик необходимо удалить, а область уплотнения очистить с помощью подготовки поверхности металла. Дайте высохнуть, пока не исчезнут признаки влажности или 10 минут, в зависимости от того, что дольше. Несоблюдение этого процедура может привести к утечке масла в будущем.

   Нанесите валик силиконового герметика толщиной 3 мм (0,19 дюйма).
   Материал: Motorcraft® High Performance Engine RTV силикон / ТА-357 (ВСЕ-M4G323-A6)

1. ПРИМЕЧАНИЕ: В это время затягивайте болты только вручную.

   Установите масляный поддон и затяните болты вручную.


1. Затяните болты в указанной последовательности.
   Крутящий момент:
   Fasteners 1-9:
   Этап 1: 177 фунтов на дюйм (20 Нм)
   Этап 2: 45°
   Крепеж 10-11:
   Этап 3: 177 фунтов на дюйм (20 Нм)
   Этап 4: 90°
   Крепеж 12-13:
   Этап 5: 177 фунтов на дюйм (20 Нм)
   Этап 6: 45°

1. Поочередно затягивайте левый и правый болты крепления двигателя к коробке передач, чтобы соединить двигатель и коробку передач.


1. Установите болты.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите болт.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Затяните правые болты крепления двигателя к коробке передач.
   Крутящий момент: 35 фунтов на фут (48 Нм)

1. Затяните болты крепления левого двигателя к коробке передач.
   Крутящий момент: 35 фунтов на фут (48 Нм)

1. Установите кронштейн и крепления и подсоедините штифтовые фиксаторы электропроводки.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Установите компрессор кондиционера, установите гайку и болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Подсоедините электрические разъемы компрессора кондиционера и штифтовые фиксаторы.


1. Установите насос охлаждающей жидкости.
   См.: Насос охлаждающей жидкости (303-03C Охлаждение двигателя, снятие и установка).


1. Установите на место электрический разъем насоса охлаждающей жидкости и установите стопорный штифт.


1. ПРИМЕЧАНИЕ: Перед установкой масляного фильтра смажьте прокладку масляного фильтра двигателя чистым моторным маслом.

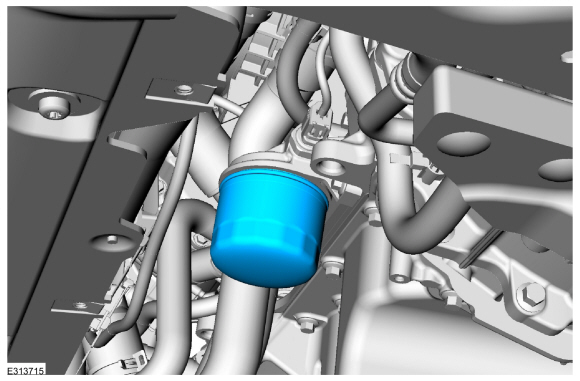

   Установите новый масляный фильтр.
   См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).
   Крутящий момент: 133 фунта на дюйм (15 Нм)

Левый полный привод/правый полный привод

1. Установите каталитический нейтрализатор.
   См.: Каталитический нейтрализатор (Система выпуска 309-00C, Снятие и установка).


LHD FWD/RHD FWD

1. Установите каталитический нейтрализатор.
   См.: Каталитический нейтрализатор (Система выпуска 309-00C, Снятие и установка).


Все автомобили

1. Установите индикатор уровня масла.


1. Установите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

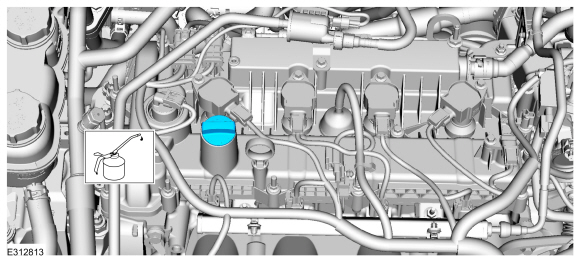

1. Залейте в двигатель чистое моторное масло.
   См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).
