Ford Escape: Система помощи при парковке - Автомобили с: камерой 180 градусов/камерой 360 градусов/камерой помощи при парковке/снятие и установка - задней камерой помощи при парковке

Удаление

  1. Снимите нижнюю панель внутренней отделки двери багажного отделения.
    См.: Панель обивки двери багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).

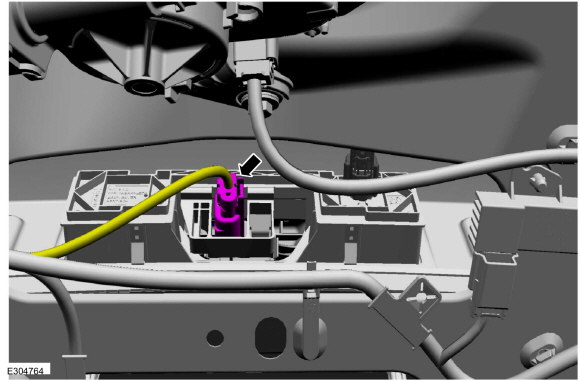

  1. Отсоедините электрический разъем.

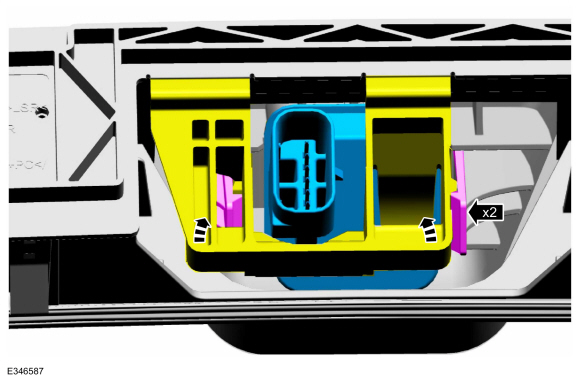

  1. Освободите защелки, установите фиксирующую пластину и снимите камеру заднего вида.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
  1. Инициализируйте камеру заднего вида.
    См.: Инициализация камеры системы помощи при парковке (413-13B Система помощи при парковке — Транспортные средства с: 180-градусной камерой/360-градусной камерой/камерой помощи при парковке, Общие процедуры).
