Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).
Модуль
код неисправности
Описание
Действие
АПИМ
С1001:01
Камера системы технического зрения: общая электрическая неисправность
Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).
Симптом
Действие
Помощь водителю и информация > Внешняя камера > Производительность > Появление
ПЕРЕЙТИ к пинпойнт-тесту А
Помощь водителю и информация > Внешняя камера > Производительность > Появление
ПЕРЕЙТИ к точному тесту D
Помощь водителю и информация > Внешняя камера > Производительность > Появление
ПЕРЕЙТИ к точечному тесту E
Помощь водителю и информация > Внешняя камера > Производительность > Появление
ПЕРЕЙТИ к пинпойнт-тесту F
Помощь водителю и информация > Внешняя камера > Производительность > Появление
ПЕРЕЙТИ к пинпойнт-тесту G
Помощь водителю и информация > Внешняя камера > Производительность > Неточный
ПЕРЕЙТИ к пинпойнт-тесту А
Помощь водителю и информация > Внешняя камера > Производительность > Неточный
ПЕРЕЙТИ к точечному тесту B
Помощь водителю и информация > Внешняя камера > Производительность > Неточный
ПЕРЕЙТИ к точечному тесту C
Помощь водителю и информация > Внешняя камера > Производительность > Неточный
ПЕРЕЙТИ к точному тесту D
Помощь водителю и информация > Внешняя камера > Производительность > Неточный
ПЕРЕЙТИ к точечному тесту E
Помощь водителю и информация > Внешняя камера > Производительность > Не работает
ПЕРЕЙТИ к пинпойнт-тесту А
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к пинпойнт-тесту А
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к точечному тесту B
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к точечному тесту C
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к точному тесту D
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к точечному тесту E
Помощь водителю и информация > Внешняя камера > Показать > Появление
ПЕРЕЙТИ к пинпойнт-тесту G
Таблица симптомов
Только задняя камера помощи при парковке
Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).
Состояние
Действия
Не работает задняя камера помощи при парковке
ПЕРЕЙТИ к пинпойнт-тесту А
Аудиосистема отображает REAR VIDEO КАМЕРА НЕДОСТУПНА или КАМЕРА НЕДОСТУПНА ПОЖАЛУЙСТА, ОБРАЩАЙТЕСЬ ПРОДАЖА и черный экран/нет изображения
ПЕРЕЙТИ к пинпойнт-тесту А
Статичный/мигающий/мигающий/мерцающий/прокручивающийся или прокручивающийся изображение/экран/прокручивание горизонтальных линий
ПЕРЕЙТИ к точечному тесту B
Плохое качество изображения (туманное/облачное/нечеткое/размытое/мутное изображение или влага/вода в объективе или черный цвет) пятна)
ПЕРЕЙТИ к точечному тесту B
Застывший экран или медленные переходы между экранами
СМ.: Информационно-развлекательная система (415-00 Информация и развлекательная система — общая информация, диагностика и тестирование).
Функция ручного масштабирования не работает
ПЕРЕЙТИ к точечному тесту E
Оповещение о помощи при парковке не работает
ПЕРЕЙТИ к точечному тесту C
Активные направляющие не работают или работают неправильно
ПЕРЕЙТИ к точному тесту D
Фиксированные направляющие не работают или работают неправильно
ПЕРЕЙТИ к точному тесту D
Функция задержки видео не работает или работает неправильно
ПЕРЕЙТИ к пинпойнт-тесту F
Видеоизображение перевернуто
ПЕРЕЙТИ к пинпойнт-тесту G
Все остальные проблемы с изображением
ПЕРЕЙТИ к пинпойнт-тесту А
Точный тест(ы)
ТОЧНЫЙ ТЕСТ A: ЗАДНЯЯ КАМЕРА ПОМОЩИ ПРИ ПАРКОВКЕ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО
Информацию о схемах и разъемах см. в ячейке 145 электрических схем.
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Условия срабатывания неисправности DTC
код неисправности
Описание
Состояние срабатывания неисправности
АПИМ C1001:01
Камера системы технического зрения: общая электрическая неисправность
Непрерывный код неисправности DTC по требованию, который устанавливается в APIM при ожидаемом видеосигнал не поступает от задней камеры помощи при парковке.
БКМ B115E:01
Модуль камеры: общая электрическая неисправность
Непрерывная память и DTC по запросу, который устанавливается в BCM, когда внутренняя электрическая неисправность обнаружена от заднего парковочного ассистента камера.
БКМ B115E:02
Модуль камеры: общий сбой сигнала
Непрерывная память и DTC по требованию, который устанавливается в BCM, когда неверные данные LIN получены от задней камеры помощи при парковке.
БКМ B115E: 08
Модуль камеры: сбои сигнала/сообщения шины
Непрерывная память и DTC по требованию, который устанавливается в BCM, когда сообщения отсутствуют в цепи LIN.
Непрерывная память и DTC по запросу, который устанавливается в BCM при обнаружении внутренней неисправности в задней камере помощи при парковке.
БКМ B115E: 9А
Модуль камеры: условия эксплуатации компонента или системы
Диагностический код неисправности DTC, который устанавливается в BCM при обнаружении неисправности задней камеры помощи при парковке.
Возможные источники
Проводка, клеммы или разъемы
Предохранитель
Камера заднего парковочного ассистента
концерн БКМ
Ввод TR
Дисплей аудиосистемы
Коммуникационная проблема
концерн ЛИН

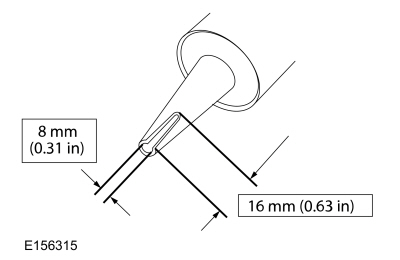

A1 ПРОВЕРЬТЕ И ОЧИСТИТЕ ОБЪЕКТИВ ЗАДНЕЙ ВИДЕОКАМЕРЫ
Очистите и убедитесь, что на объективе камеры заднего парковочного ассистента нет мусора.
Зажигание включено.
Протестируйте систему и проверьте изображение с камеры помощи при парковке.
Проблема с камерой помощи при парковке все еще актуальна?
Да
ПЕРЕЙТИ к A2
Нет
В настоящее время система работает корректно. Беспокойство вызвал грязный объектив камеры парковочного ассистента.
A2 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ПЕРЕДАЧИ
Контролируя фонари заднего хода, переместите рычаг селектора на весь диапазон.
Фонари заднего хода горят только при движении задним ходом?
Да
ПЕРЕЙТИ к A3
Нет
СМ.: Фонари заднего хода (417-01 Наружное освещение, диагностика и проверка).
A3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти BCM (CMDTC).
Имеются ли какие-либо коды неисправности непрерывной диагностики памяти (CMDTC)?
Да
Для диагностических кодов неисправностей BCM (DTC) B115E:01, B115E:02, B115E:08, B115E:49 или B115E:9A ПЕРЕЙДИТЕ к A7. Для всех других DTC (диагностические коды неисправностей) СМ. Таблицу DTC в этом разделе.
Нет
ПЕРЕЙТИ на А4
A4 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ
С помощью диагностического сканера выполните сетевой тест.
Все ли модули проходят сетевой тест?
Да
ПЕРЕЙТИ к A5
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
A5 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического сканера выполните самопроверку APIM.
Получены ли какие-либо диагностические коды неисправностей (DTC)?
Да
Для DTC C1001:01 ПЕРЕЙДИТЕ к A6 Для всех других диагностических кодов неисправностей (DTC) Ссылаться на: Информационно-развлекательная система (415-00 Информационно-развлекательная система) Развлекательная система — общая информация, диагностика и тестирование).
Нет
ПЕРЕЙТИ к A6
A6 ПРОВЕРЬТЕ ВИДЕОДИСПЛЕЙ
Наблюдайте за дисплеем аудиосистемы, переводя рычаг селектора в положение заднего хода.
Подождите 30 секунд.
Переключается ли дисплей в режим камеры помощи при парковке? и дисплей ЗАДНЯЯ ВИДЕОКАМЕРА НЕДОСТУПНА. ОБРАЩАЙТЕСЬ ДИЛЕРСТВО?
Да
ПЕРЕЙТИ на A7
Нет
ПРОВЕРЬТЕ дисплей аудиосистемы. СМ.: Информация и Развлекательная система (415-00 Информационно-развлекательная система - Общая информация, диагностика и тестирование).
A7 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КАМЕРЕ
Зажигание ВЫКЛ.
Отсоедините заднюю камеру помощи при парковке C4357 .
Зажигание включено.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-1
Земля
Напряжение больше 11 вольт?
Да
ПЕРЕЙТИ к A8
Нет
ПРОВЕРЬТЕ БДЖБ предохранитель 25 (10А). Если предохранитель в порядке, отремонтируйте цепь на предмет обрыва. Если предохранитель не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.
A8 ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ КАМЕРЫ
Зажигание ВЫКЛ.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-5
Земля
Сопротивление меньше 3 Ом?
Да
ПЕРЕЙТИ к A9
Нет
ОТРЕМОНТИРУЙТЕ цепь.
A9 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
Отключить АПИМ C2383A .
Зажигание включено.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
Земля
C4357-4
Земля
Напряжение есть?
Да
ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет
ПЕРЕЙТИ к A10
A10 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
Зажигание ВЫКЛ.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
Земля
C4357-4
Земля
Сопротивления больше 10000 Ом?
Да
ПЕРЕЙТИ к A11
Нет
ОТРЕМОНТИРУЙТЕ неисправную цепь.
A11 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВИДЕОЭКРАН
Мера: Нажмите, чтобы отобразить соединители
Кабина без шасси
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
C4357-5
C4357-4
C4357-5
Сопротивления больше 10000 Ом?
Да
ПЕРЕЙДИТЕ к A12
Нет
ОТРЕМОНТИРУЙТЕ неисправную цепь.
A12 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА ОБРЫВ
Подключите плавкую перемычку: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
C4357-4
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C2383A-14
C2383A-15
Сопротивление меньше 3 Ом?
Да
Удалите плавкую перемычку, ПЕРЕЙДИТЕ к A14.
Нет
Удалите плавкую перемычку, ПЕРЕЙДИТЕ к A13.
A13 ПРОВЕРЬТЕ ВИДЕО (+) СИГНАЛЬНУЮ ЦЕПЬ НА ОБРЫВ
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C2383A-14
C4357-4
Сопротивление меньше 3 Ом?
Да
ОТРЕМОНТИРУЙТЕ цепь видеосигнала (-).
Нет
ОТРЕМОНТИРУЙТЕ цепь видеосигнала (+).
A14 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
A15 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ДЛЯ ОТКРЫТОГО
Зажигание ВЫКЛ.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C2280F-59
C4357-2
Сопротивление меньше 3 Ом?
Да
ПЕРЕЙДИТЕ к A16
Нет
ОТРЕМОНТИРУЙТЕ цепь.
A16 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА МАССУ
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C2280F-59
Земля
Сопротивление больше 10000 Ом?
Да
ПЕРЕЙДИТЕ к A17
Нет
ОТРЕМОНТИРУЙТЕ цепь.
A17 ПРОВЕРКА РАБОТЫ ЗАДНЕЙ КАМЕРЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание ВЫКЛ.
Отсоедините и осмотрите разъем задней камеры помощи при парковке и соответствующие линейные разъемы.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новую камеру. ССЫЛКА: Задняя камера помощи при парковке (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера помощи при парковке, снятие и установка). Если проблема не устранена после замены камеры, ПЕРЕЙДИТЕ к A18.
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
A18 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
Зажигание ВЫКЛ.
Отсоедините и осмотрите разъемы BCM и соответствующие линейные разъемы.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCM. См. соответствующую процедуру снятия и установки в Разделе 419-10.
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ B: ПЛОХОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ
Информацию о схемах и разъемах см. в ячейке 145 электрических схем.
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Грязный или поцарапанный объектив камеры
Проводка, клеммы или разъемы
Камера заднего парковочного ассистента
АПИМ
Помехи от других источников
Визуальный осмотр и предварительная проверка
Убедитесь, что на объективе задней видеокамеры нет мусора.
B1 ПРОВЕРКА И ОЧИСТКА ОБЪЕКТИВА КАМЕРЫ
Очистите и убедитесь, что на объективе камеры заднего парковочного ассистента нет мусора и царапин.
Проверьте систему камеры заднего парковочного ассистента, наблюдая за изображением с видеокамеры.
Беспокойство все еще присутствует?
Да
ПЕРЕЙТИ к B2
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано грязью или мусором на объективе камеры или периодические электромагнитные помехи от внешнего источника.
B2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЗАДНЕЙ КАМЕРЕ
Зажигание ВЫКЛ.
Отсоедините заднюю камеру помощи при парковке C4357 .
Зажигание включено.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-1
Земля
Напряжение больше 11 вольт?
Да
ПЕРЕЙТИ к B3
Нет
ПРОВЕРЬТЕ БДЖБ предохранитель 25 (10А). Если предохранитель в порядке, отремонтируйте цепь на предмет обрыва. Если предохранитель не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.
B3 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ КАМЕРЫ
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-5
Земля
Сопротивление меньше 3 Ом?
Да
ПЕРЕЙТИ к B4
Нет
ОТРЕМОНТИРУЙТЕ цепь.
B4 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА И ЭКРАНА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
Отключить АПИМ C2383A .
Зажигание включено.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
Земля
C4357-4
Земля
C4357-5
Земля
Напряжение есть?
Да
ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет
ПЕРЕЙДИТЕ к B5
B5 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
Зажигание ВЫКЛ.
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
Земля
C4357-4
Земля
Сопротивления больше 10000 Ом?
Да
ПЕРЕЙДИТЕ к B6
Нет
ОТРЕМОНТИРУЙТЕ неисправную цепь.
B6 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВИДЕОЭКРАН
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-3
C4357-5
C4357-4
C4357-5
Сопротивления больше 10000 Ом?
Да
ПЕРЕЙДИТЕ к B7
Нет
ОТРЕМОНТИРУЙТЕ неисправную цепь.
B7 ПРОВЕРЬТЕ ЦЕПИ ВИДЕОСИГНАЛА НА ОБРЫВ
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-4
C2383A-14
C4357-3
C2383A-15
Сопротивления меньше 3 Ом?
Да
ПЕРЕЙДИТЕ к B8
Нет
ОТРЕМОНТИРУЙТЕ неисправную цепь.
B8 ПРОВЕРЬТЕ ЦЕПЬ ВИДЕОЭКРАНА НА ОБРЫВ
Мера: Нажмите, чтобы отобразить соединители
Положительный вывод
Измерение/действие
Отрицательный вывод
C4357-5
C2383A-33
Сопротивление меньше 3 Ом?
Да
ПЕРЕЙДИТЕ к B9
Нет
ОТРЕМОНТИРУЙТЕ цепь
B9 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ КАМЕРЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание ВЫКЛ.
Отсоедините и осмотрите разъем задней камеры помощи при парковке и соответствующие линейные разъемы.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новую камеру. ОТЗЫВ: Парковка сзади Вспомогательная камера (413-13B Система помощи при парковке — автомобили с: 180-градусной камерой/360°) Градусная камера/камера помощи при парковке, снятие и установка).
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ C: ВИЗУАЛЬНАЯ ПАРКОВОЧНАЯ СИГНАЛИЗАЦИЯ НЕ РАБОТАЕТ
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Камера заднего парковочного ассистента
концерн ПАМ
концерн БКМ
Визуальный осмотр и предварительная проверка
Если задняя камера помощи при парковке не настроена после замены некоторые видеофункции будут неработоспособны. Повернуть включите зажигание на 5 минут, чтобы завершить калибровку камеры/BCM.
C1 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ
Зажигание включено.
С помощью диагностического сканера выполните сетевой тест.
Все ли модули проходят сетевой тест?
Да
ПЕРЕЙТИ на С2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
C2 ПРОВЕРЬТЕ PAM (МОДУЛЬ УПРАВЛЕНИЯ ПОМОЩЬЮ ПРИ ПАРКОВКЕ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти PAM (CMDTC).
Имеются ли какие-либо коды неисправности непрерывной диагностики памяти (CMDTC)?
Да
СМ.: Система помощи при парковке (413-13A Система помощи при парковке — автомобили с: системой помощи при парковке сзади, диагностикой и тестированием).
Нет
ПЕРЕЙТИ на С3
C3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)
С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти BCM (CMDTC).
Присутствуют непрерывные диагностические коды неисправностей памяти (CMDTC)?
Да
ОБРАЩАЙТЕСЬ к BCM Таблица DTC в этом разделе.
Нет
ПЕРЕЙТИ на С4
C4 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ ВИДЕОКАМЕРЫ
Зажигание включено.
Отсоедините и осмотрите разъем задней камеры помощи при парковке и соответствующие линейные разъемы.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новую камеру. ОТЗЫВ: Парковка сзади Вспомогательная камера (413-13B Система помощи при парковке — автомобили с: 180-градусной камерой/360°) Градусная камера/камера помощи при парковке, снятие и установка).
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ D: РЕКОМЕНДАЦИИ НЕ ДЕЙСТВУЮТ ИЛИ НЕ ДЕЙСТВУЮТ ДОЛЖНЫМ ОБРАЗОМ
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Проблема сети связи
Видеокамера не настроена после замены
Приоткрытое положение задней двери
Данные о положении рулевого колеса (только активные направляющие)
Камера заднего парковочного ассистента
Проблема с модулем ABS (только активные направляющие)
Проблема PSCM (только активные рекомендации)
АПИМ
Визуальный осмотр и предварительная проверка
Убедитесь, что неработающая функция включена в меню настроек. См. литературу владельца.
Убедитесь, что дверь багажного отделения полностью закрыта.
Для активных рекомендаций проверьте беспокойство не вызывал руль, находящийся прямо позиция. Активные направляющие не отображаются, если рулевое колесо вращается.
D1 ИНИЦИАЛИЗАЦИЯ КАМЕРЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание включено.
С помощью диагностического сканера выполните инициализацию камеры помощи при парковке. ССЫЛАТЬСЯ к: Инициализация камеры системы помощи при парковке (413-13B Система помощи при парковке — автомобили С: камера 180 градусов/камера 360 градусов/камера помощи при парковке, общие процедуры).
Правильно ли работают направляющие после выполнения инициализации камеры?
Да
В настоящее время система работает корректно.
Нет
ПЕРЕЙДИТЕ к D2
D2 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ
Зажигание включено.
С помощью диагностического сканера выполните сетевой тест.
Все ли модули проходят сетевой тест?
Да
Если автомобиль оснащен заводским тягачом, ПЕРЕЙДИТЕ к D3. Если транспортное средство нет оборудован заводским тягачом, GO to D4
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
D3 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ TRM (МОДУЛЯ ПРИЦЕПА) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического сканера выполните самопроверку TRM.
Получены ли какие-либо диагностические коды неисправности (DTC) TRM?
Да
СМ.: Лампы прицепа (417-01 Наружное освещение, диагностика и проверка).
Нет
ПЕРЕЙДИТЕ к D4
D4 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ BCM (МОДУЛЯ УПРАВЛЕНИЯ КУЗОВА) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического прибора выполните самопроверку BCM.
Получены ли какие-либо диагностические коды неисправности BCM (DTC)?
Да
ОБРАЩАЙТЕСЬ к BCM Таблица DTC в этом разделе.
Нет
Если вас беспокоит активная рекомендация, ПЕРЕЙДИТЕ к D5. Если вас беспокоят фиксированные рекомендации, ПЕРЕЙДИТЕ к D7.
С помощью диагностического сканера выполните самопроверку модуля ABS.
Получены ли какие-либо диагностические коды неисправности (DTC) модуля ABS?
Да
СМ.: Антиблокировочная тормозная система (ABS) и система курсовой устойчивости (206-09 Антиблокировочная система тормозов (ABS) и система курсовой устойчивости, диагностика и тестирование).
Нет
ПЕРЕЙДИТЕ к D6
D6 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ PSCM (МОДУЛЯ УПРАВЛЕНИЯ РУЛЕВЫМ ПРИВОДОМ С УСИЛИТЕЛЕМ) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического сканера выполните самопроверку PSCM.
Получены ли какие-либо диагностические коды неисправностей (DTC) PSCM?
Да
СМ.: Электрические компоненты рулевого колеса и рулевой колонки (211-05). Электрические компоненты рулевого колеса и колонки, диагностика и проверка).
Нет
ПЕРЕЙДИТЕ к D7
D7 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ ЗАДНЕЙ КАМЕРЫ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание ВЫКЛ.
Отсоедините и проверьте разъем камеры заднего парковочного ассистента.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новую заднюю камеру помощи при парковке. ССЫЛАТЬСЯ к: Задняя камера системы помощи при парковке (413-13B Система помощи при парковке — автомобили с: 180 Градусная камера/360-градусная камера/камера помощи при парковке, удаление и Монтаж). Если проблема не устранена после замены камеры, ПЕРЕЙДИТЕ к D8.
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
D8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
Зажигание ВЫКЛ.
Отсоедините и осмотрите все разъемы BCM.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините все разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый BCM. См. соответствующую процедуру снятия и установки в Разделе 419-10.
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ E: РУЧНОЙ ЗУМ НЕ РАБОТАЕТ
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Проблема сети связи
Видеокамера не настроена после замены
Камера заднего парковочного ассистента
концерн АПИМ
Визуальный осмотр и предварительная проверка
Если задняя камера помощи при парковке не настроена после замены некоторые видеофункции будут неработоспособны. Проверьте настройка видеокамеры заднего вида с помощью диагностического сканера.
E1 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ
Зажигание включено.
С помощью диагностического сканера выполните сетевой тест.
Все ли модули проходят сетевой тест?
Да
ПЕРЕЙТИ на E2
Нет
См. Таблицу симптомов: Сеть связи. СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
E2 ПРОВЕРЬТЕ НАЛИЧИЕ ЗАПИСАННЫХ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS) ОТ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического сканера выполните самопроверку APIM.
Имеются ли какие-либо диагностические коды неисправностей?
Да
Для DTC C1001:01 ПЕРЕЙДИТЕ к тесту определения местоположения A Все остальные диагностические коды неисправностей (DTC) см. в APIM. График ДТК. СМ.: Информационно-развлекательная система (415-00 Информационно-развлекательная система - общая информация, диагностика и тестирование).
Нет
ПЕРЕЙТИ на E3
E3 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ ЗАДНЕЙ КАМЕРЫ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание ВЫКЛ.
Отсоедините и проверьте разъем камеры заднего парковочного ассистента.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новую заднюю камеру помощи при парковке. ССЫЛАТЬСЯ к: Задняя камера системы помощи при парковке (413-13B Система помощи при парковке — автомобили с: 180 Градусная камера/360-градусная камера/камера помощи при парковке, удаление и Монтаж).
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ F: ЗАДЕРЖКА ВИДЕО НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Проблема сети связи
Функция задержки камеры заднего парковочного ассистента отключена.
Ввод TR
концерн АПИМ
Визуальный осмотр и предварительная проверка
Убедитесь, что функция задержки видео включена в меню настроек. См. литературу владельца.
F1 ВЫПОЛНИТЬ ПРОВЕРКУ СЕТИ
Зажигание включено.
С помощью диагностического сканера выполните сетевой тест.
Все ли модули проходят сетевой тест?
Да
ПЕРЕЙТИ к F2
Нет
См. Таблицу симптомов: Сеть связи. СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
F2 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ПЕРЕДАЧИ
Включите стояночный тормоз.
Следя за фонарями заднего хода, переключите коробку передач на все передачи.
Фонари заднего хода горят только при включении задней передачи?
F3 ПРОВЕРКА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) САМООЦЕНОЧНЫЙ ТЕСТ
С помощью диагностического сканера выполните самопроверку APIM.
Получены ли какие-либо диагностические коды неисправностей (DTC)?
Да
• Для DTC C1001:01 ПЕРЕЙДИТЕ к тесту определения местоположения A. • Все остальные диагностические коды неисправностей (DTC) см. в APIM. График ДТК. СМ.: Информационно-развлекательная система (415-00 Информационно-развлекательная система - общая информация, диагностика и тестирование).
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Повторно подключите разъемы APIM. Убедитесь, что они установлены и зафиксированы правильно.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, VIN требуется для доступа к Guided Routine (APIM)
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ G: ВИДЕОИЗОБРАЖЕНИЕ ПЕРЕВЕРНУТО
Нормальная работа и неисправности
СМ.: Система помощи при парковке — работа системы и описание компонентов (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера системы помощи при парковке, описание и работа).
Возможные источники
Камера заднего парковочного ассистента
G1 ПРОВЕРКА РАБОТЫ ЗАДНЕЙ КАМЕРЫ ПОМОЩИ ПРИ ПАРКОВКЕ
Зажигание ВЫКЛ.
Отсоедините и осмотрите разъем задней камеры помощи при парковке и соответствующие линейные разъемы.
Ремонт:
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
поврежденные или согнутые контакты – установите новые клеммы/контакты
выталкиваемые штифты – при необходимости установите новые штифты
Подсоедините разъем задней камеры помощи при парковке. Убедитесь, что он правильно установлен и защелкивается.
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
Да
ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новую камеру. ССЫЛКА: Задняя камера помощи при парковке (413-13B Помощь при парковке — автомобили с: камерой 180 градусов/360 градусов Камера/камера помощи при парковке, снятие и установка).
Нет
В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.
ТОЧНЫЙ ТЕСТ H: B115E:55
Нормальная работа и неисправности
Условия срабатывания неисправности DTC
код неисправности
Описание
Состояние срабатывания неисправности
БКМ B115E: 55
Модуль камеры: не настроен
Устанавливается в постоянной памяти и по запросу в BCM, если задняя камера помощи при парковке не настроена.
.jpg){kind=icon}
ТОЧНЫЙ ТЕСТ A: ЗАДНЯЯ КАМЕРА ПОМОЩИ ПРИ ПАРКОВКЕ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО
.jpg)
.jpg)
VIN требуется для доступа к Guided Routine (APIM)
