Ford Escape: Задние сиденья / Снятие и установка — Обивка спинки заднего сиденья

Специальные инструменты) / Общее оборудование

Удаление

ПРЕДУПРЕЖДЕНИЕ: Накладки на спинки сидений, установленные на сиденьях, оборудованных боковые подушки безопасности ремонту не подлежат. Новая декоративная крышка должна быть установлен. Чистка допустима. Несоблюдение этих инструкций может привести к неправильному срабатыванию боковой подушки безопасности и увеличению риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

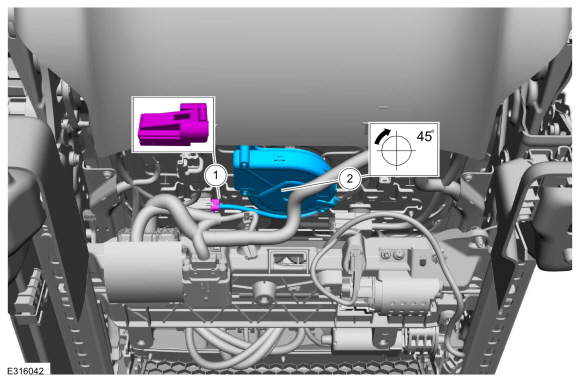

1. Снимите боковую подушку безопасности заднего сиденья.
   См.: Боковая подушка безопасности второго ряда сидений (501-20B Дополнительная удерживающая система, снятие и установка).


1. Снимите крышку болта направляющей ремня безопасности с внешней стороны заднего сиденья.


1. Снимите винты и наружную направляющую ремня безопасности заднего сиденья.


1. Снимите направляющие втулки заднего подголовника.
   См.: Направляющая втулка заднего подголовника (501-10B Задние сиденья, Снятие и установка).


1.

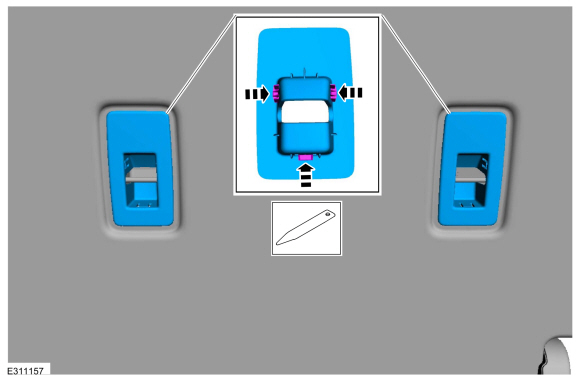

   Снимите центральную направляющую ремня безопасности заднего сиденья.

   1. Освободите передние фиксаторы.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Освободите задние фиксаторы.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.

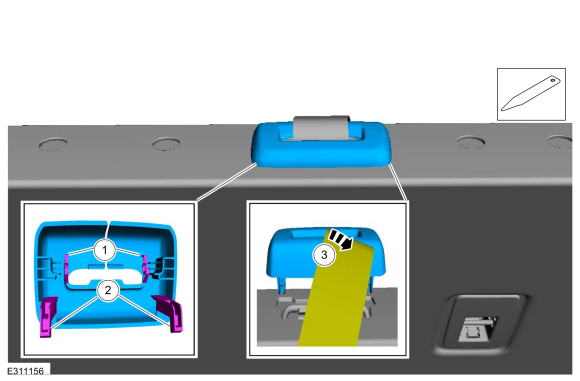

   3. Протяните центральный ремень безопасности через лицевую панель.

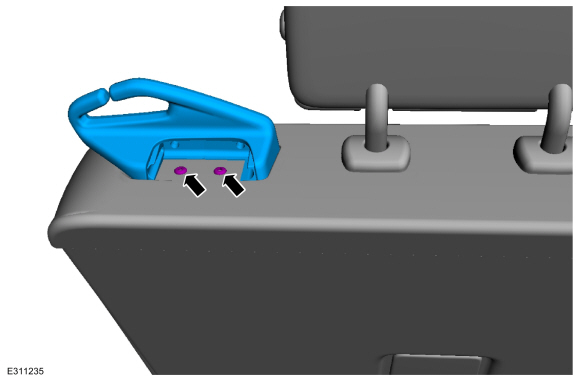

1. Снимите анкерные рамки крепления страховочного ремня детского сиденья.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

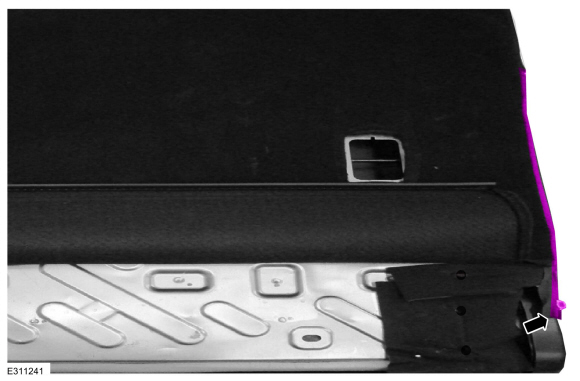

1. Расстегните молнию с внутренней стороны чехла спинки заднего сиденья.

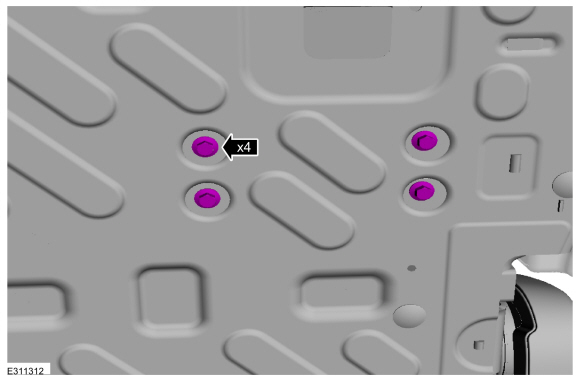

1. Снимите штифтовые фиксаторы с внутренней стороны обивки спинки заднего сиденья.


1. Если есть.

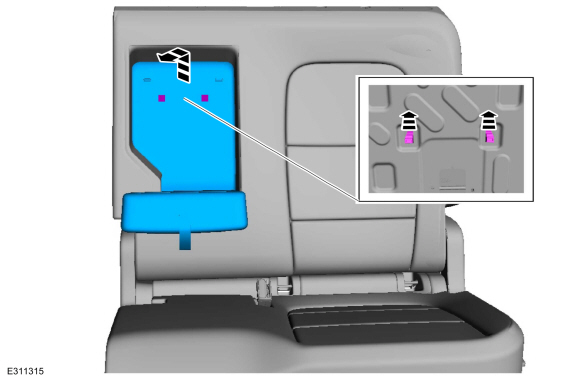

   Снимите болты крепления подлокотника заднего сиденья.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Если есть.
   Снимите подлокотник заднего сиденья.,

   • Поднимите подлокотник заднего сиденья вверх и наружу, чтобы освободить фиксаторы.

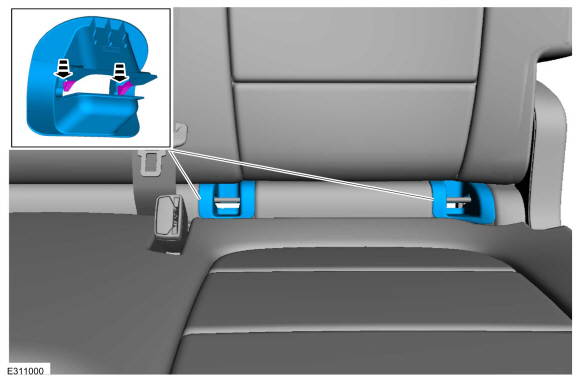

1. Освободите фиксирующие язычки и снимите нижние анкерные рамки крепления страховочного ремня детского сиденья.


1.

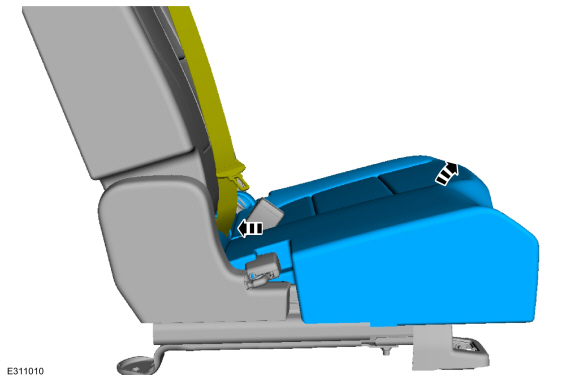

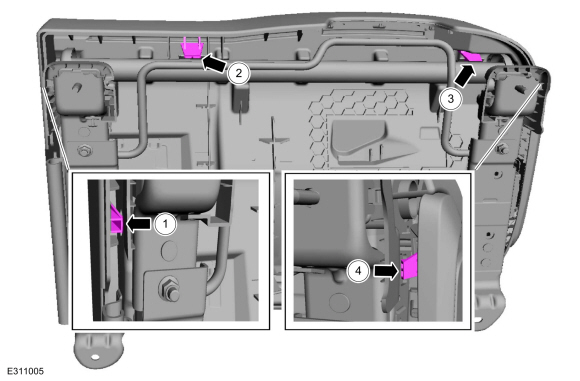

   Освободите фиксаторы крепления подушки подушки заднего сиденья к каркасу заднего сиденья в указанном порядке.

   1. Освободите внутренний боковой фиксатор от рамы.

   2. Освободите передний фиксатор внутренней стороны от рамы.

   3. Освободите передний фиксатор внешней стороны от рамы.

   4. Освободите внешний боковой фиксатор от рамы.


1.
   Снимите подушку заднего сиденья и подложку.

   • Протяните задний центральный ремень безопасности через отверстие в подушке заднего сиденья и подложке.

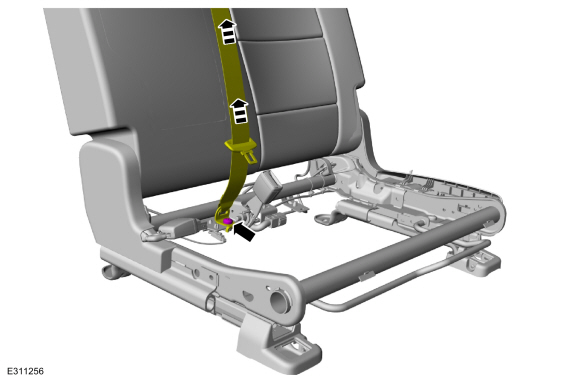

1. Выверните болт и отведите крепление центрального ремня безопасности заднего сиденья в сторону.
   Крутящий момент: 30 фунт-футов (40 Нм)

1.

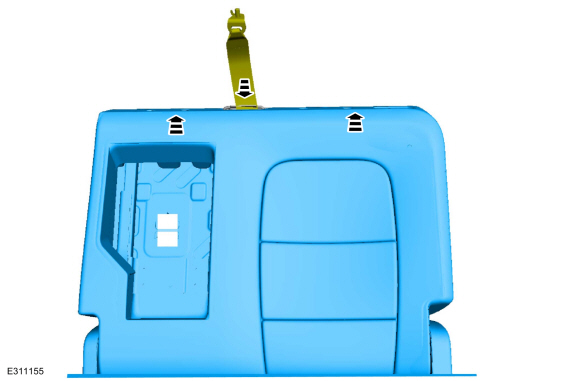

   Снимите обивку спинки заднего сиденья и пенопласт в сборе.

   • Протяните задний центральный ремень безопасности и закрепите его через обивку спинки заднего сиденья.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или графикам для этого шага установки.


   Снимите обивку спинки заднего сиденья.

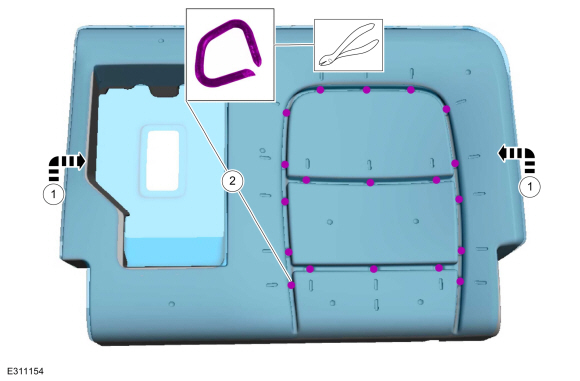

   1. Переверните крышку.

   2. Удалите кольца для свиней.
      Используйте общее оборудование: плоскогубцы для свиных колец.

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.

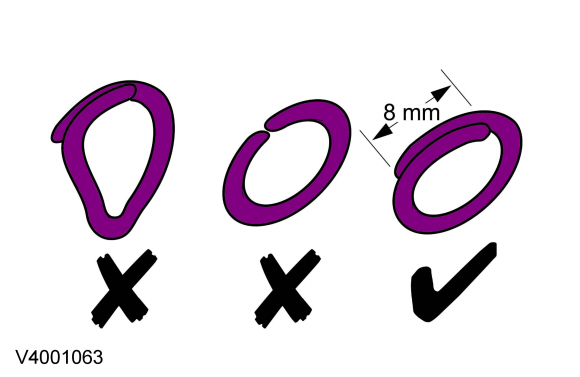

1. Используйте общее оборудование: плоскогубцы для свиных колец.
