Снятие и установка — чехол подушки заднего сиденья

Специальные инструменты) / Общее оборудование

Плоскогубцы для свиных колец

Удаление

1. 1
   Снимите заднее сиденье.
   См.: Заднее сиденье (501-10B Задние сиденья, Снятие и установка).
2. 2
   Освободите фиксирующие язычки и снимите нижние анкерные рамки крепления страховочного ремня детского сиденья.



3. 3

   Отсоедините подложку подушки заднего сиденья от фиксаторов каркаса заднего сиденья в указанном порядке.


   1. Освободите внутренний боковой фиксатор от рамы.

   2. Освободите передний фиксатор внутренней стороны от рамы.

   3. Освободите передний фиксатор внешней стороны от рамы.

   4. Освободите внешний боковой фиксатор от рамы.



4. 4

   Снимите подушку заднего сиденья и подложку.


   • Протяните задний центральный ремень безопасности через отверстие в подушке заднего сиденья и подложке.



5. 5
   Отсоедините фиксаторы обивки подушки заднего сиденья от основания подушки заднего сиденья.



6. 6
   Снимите чехол подушки заднего сиденья и поролон в сборе.



7. 7

   УВЕДОМЛЕНИЕ: Будьте осторожны при отделении обшивки подушки сиденья. из полосок на липучке или полоски на липучке могут быть порваны из пеноматериала подушки сиденья.

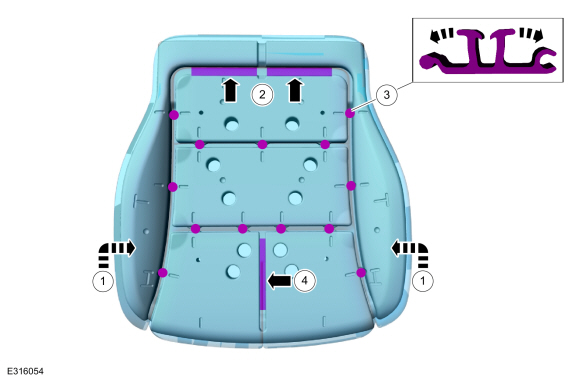

   Снимите чехол подушки заднего сиденья.


   1. Переверните крышку.

   2. Освободите полоски с крючками и петлями.

   3. Удалите кольца для свиней.
      Используйте общее оборудование: плоскогубцы для свиных колец.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Используйте общее оборудование: плоскогубцы для свиных колец.
