Снятие и установка — подлокотник заднего сиденья

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

1. 1
   Снимите заднее сиденье.
   См.: Заднее сиденье (501-10B Задние сиденья, Снятие и установка).
2. 2

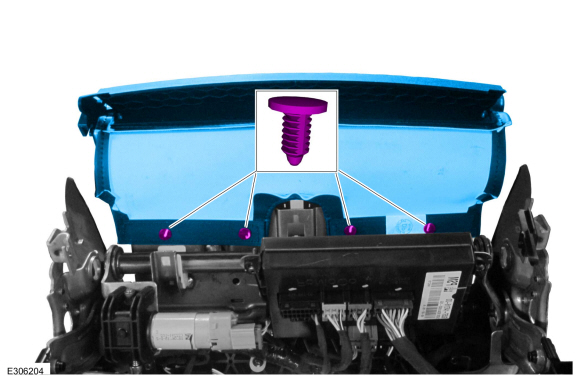

   Отсоедините J-образный зажим обивки спинки заднего сиденья.



3. 3

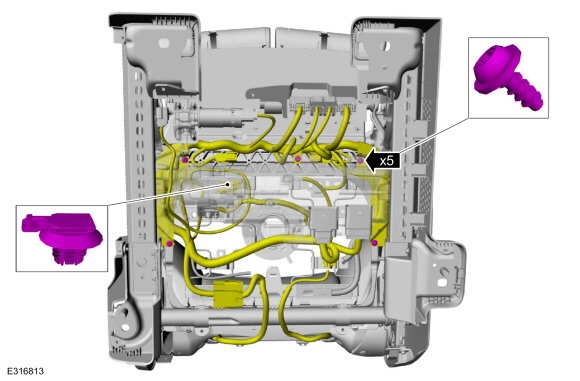

   Снимите обивку спинки заднего сиденья с внутренней стороны крепления ремня безопасности детского сиденья.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.



4. 4



   1. Расстегните молнию внутренней боковой обивки спинки заднего сиденья.

   2. Установите обивку спинки заднего сиденья.



5. 5

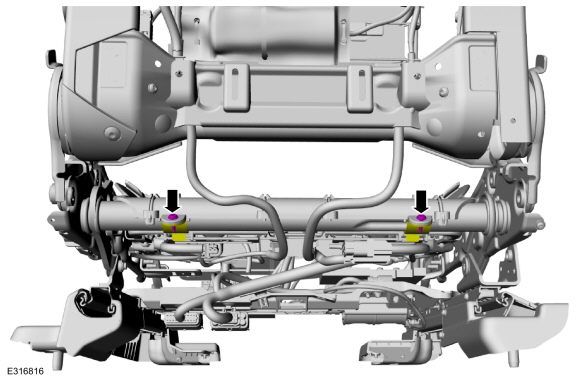

   Снимите болты крепления подлокотника заднего сиденья.
   Крутящий момент: 71 фунт на дюйм (8 Н·м)



6. 6
   Поднимите спинку заднего сиденья в вертикальное положение.



7. 7
   Установите подлокотник заднего сиденья в нижнее положение.



8. 8

   Снимите подлокотник заднего сиденья.


   • Поднимите подлокотник заднего сиденья вверх и наружу, чтобы освободить фиксаторы.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
