Ford Escape: Двигатель / Снятие и установка — Клапанная крышка

Специальные инструменты) / Общее оборудование

205-153 (Т80Т-4000-Ш)
Ручка
303-1247
Устройство для снятия и установки уплотнения трубки свечи зажигания VCT
ТКИТ-2006УФ-ФЛМ
ТКИТ-2006УФ-РЯД

Материалы

Имя Спецификация
Motorcraft® High Performance Engine RTV Силикон
ТА-357
ВСЕ-M4G323-A6
Салфетки для подготовки металлических поверхностей Motorcraft®
ЗС-31-Б
-

Удаление

ПРИМЕЧАНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, включая любой материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя.

  1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
    См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

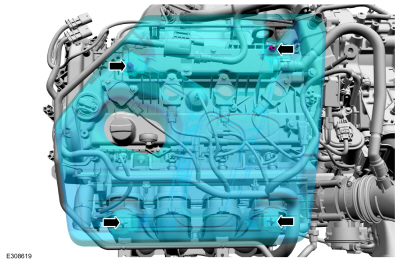

  1. Снимите гайку, освободите внешний кожух двигателя от шаровых шпилек, затем снимите кожух.

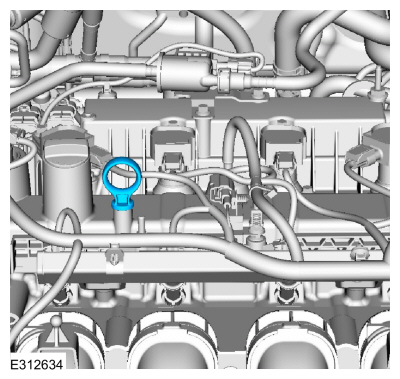

  1. Снимите индикатор уровня масла.

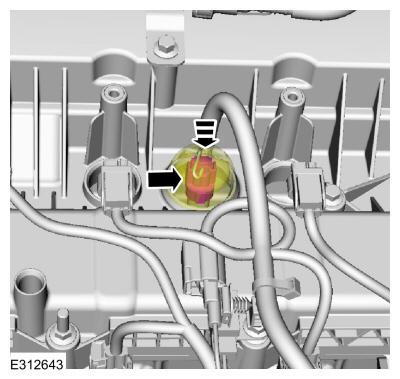

  1. Снимите катушку зажигания со свечей.
    См.: Катушка зажигания на свече (303-07C Зажигание двигателя, снятие и установка).

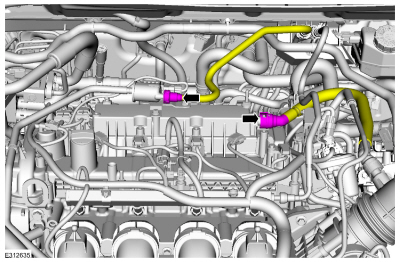

  1. Отсоедините вентиляционные трубки.
    См.: Быстроразъемная муфта (310-00G) .

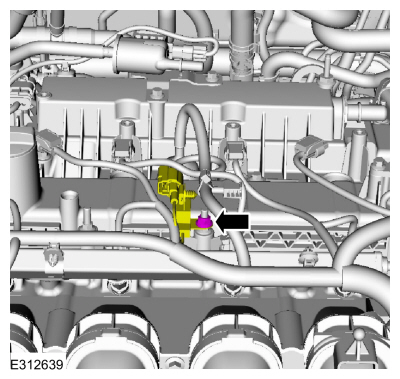

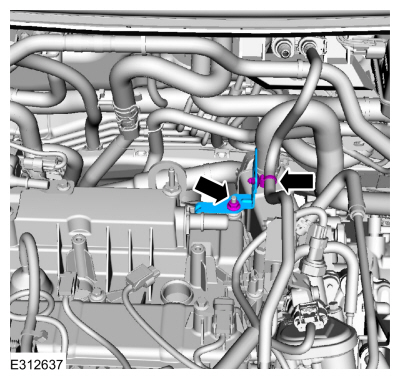

  1. Отсоедините штифтовой фиксатор, снимите гайку и кронштейн топливопровода.

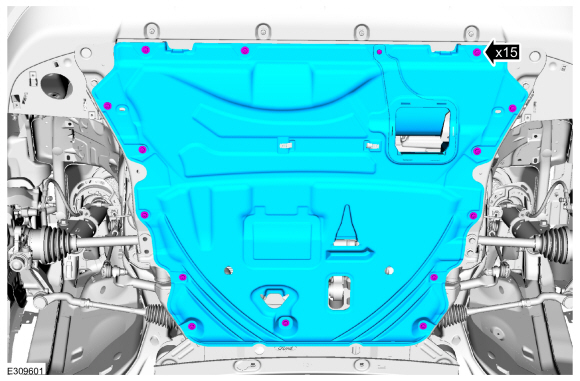

  1. Снимите крепления и нижнюю защиту.

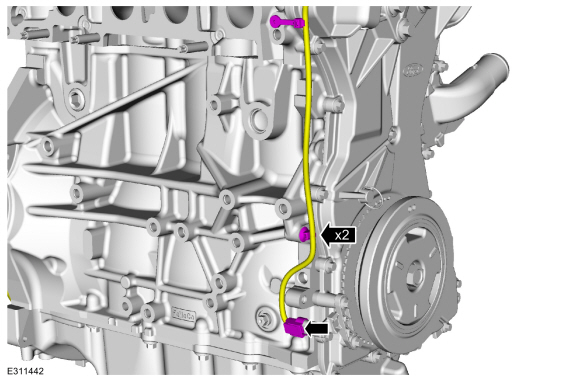

  1. Отсоедините электрический разъем CKP и снимите штифтовые фиксаторы.
  1. Расположите чехол и отсоедините электрический разъем датчика CHT.

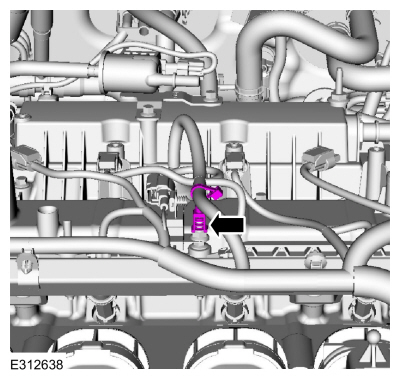

  1. Отсоедините фиксатор жгута проводов.
  1. Снимите гайку и отложите радиоконденсатор в сторону.

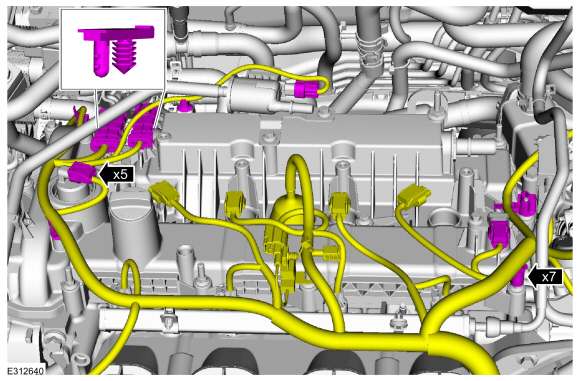

  1. Отсоедините электрические разъемы, снимите фиксаторы жгута проводов и отложите в сторону.

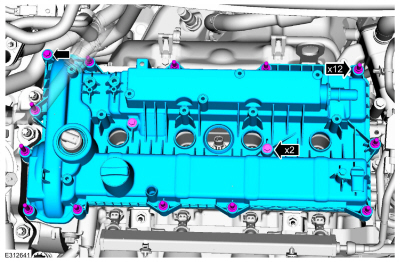

  1. Ослабьте крепления и снимите клапанную крышку.
  1. ПРИМЕЧАНИЕ: Уплотнение соленоида VCT следует заменять только в случае его повреждения.

    При необходимости с помощью специальных инструментов снимите уплотнения VCT.

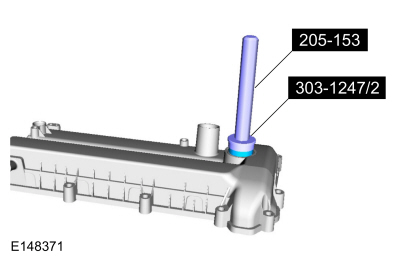

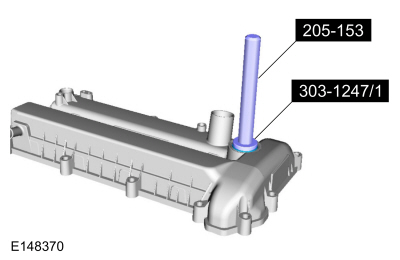

    Используйте специальный сервисный инструмент: 303-1247 Устройство для снятия и установки уплотнения трубки свечи зажигания VCT. , 205-153 (Т80Т-4000-Ш) Ручка.
  1. ПРИМЕЧАНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотняемых поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

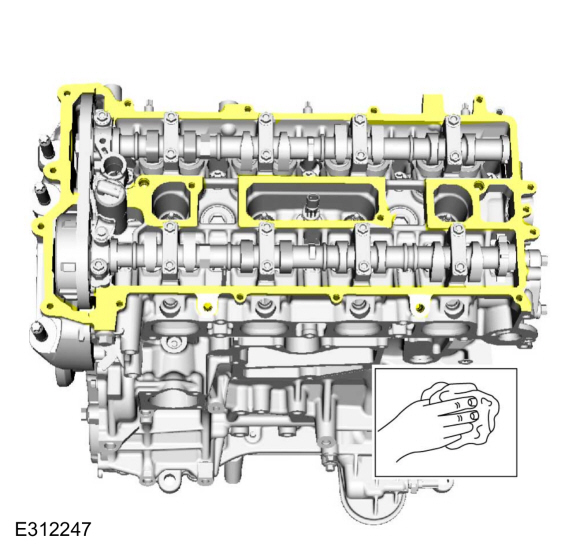

    Очистите уплотнительные поверхности.
    Материал: салфетки для подготовки металлических поверхностей Motorcraft®. / ЗС-31-Б

Монтаж

  1. ПРИМЕЧАНИЕ: Установка нового уплотнения VCT требуется, если при разборке двигателя было удалено поврежденное уплотнение.

    Если они сняты, с помощью специальных инструментов установите уплотнения VCT.
    Используйте специальный сервисный инструмент: 303-1247 Устройство для снятия и установки уплотнения трубки свечи зажигания VCT. , 205-153 (Т80Т-4000-Ш) Ручка.

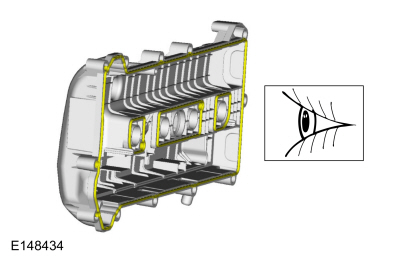

  1. Осмотрите и при необходимости установите новые прокладки клапанной крышки.
  1. ПРИМЕЧАНИЕ: Крышка клапана должна быть закрыта в течение 10 минут после применение силиконовой прокладки. Если крышка клапана не закреплена внутри Через 10 минут необходимо удалить герметик и очистить место уплотнения. с подготовкой поверхности металла.

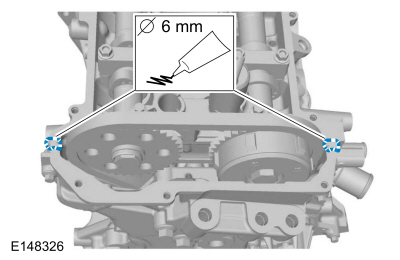

    Нанесите валик силиконового герметика толщиной 6 мм.
    Материал: Motorcraft® High Performance Engine RTV силикон / ТА-357 (ВСЕ-M4G323-A6)
  1. Установите крышку клапана и затяните крепеж в показанной последовательности.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)
  1. Установите жгут проводов на место, подсоедините электрические разъемы и закрепите фиксаторы.
  1. Расположите радиоконденсатор и установите гайку.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)
  1. Прикрепите фиксатор жгута проводов.
  1. Подсоедините электрический разъем датчика CHT и задвиньте пыльник.
  1. Подсоедините электрический разъем CKP и прикрепите фиксаторы штифтового типа.
  1. Установите нижнюю защиту и крепления.
  1. Установите кронштейн топливопровода, гайку и прикрепите штифтовой фиксатор.
  1. Подсоедините вентиляционные трубки.
    См.: Быстроразъемная муфта (310-00G) .
  1. Установить катушку зажигания на свечи.
    См.: Катушка зажигания на свече (303-07C Зажигание двигателя, снятие и установка).
  1. Установите индикатор уровня масла.
  1. Установите внешний кожух двигателя на шаровые шпильки, затем установите и затяните гайку.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)
