Силовой агрегат

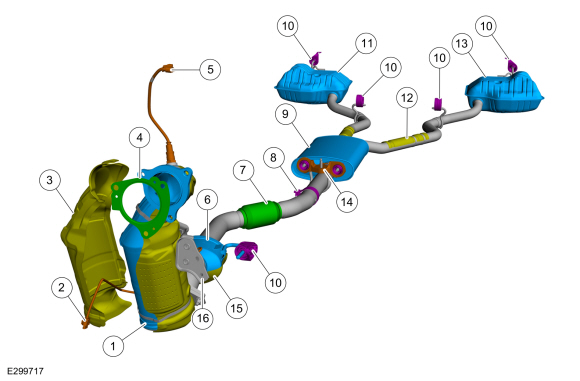

Описание и принцип работы — выхлопная система — расположение компонентов
Место в руководстве: Силовой агрегат
~1мин чтения
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Каталитический нейтрализатор |
| 2 | Кислородный датчик отработавших газов - нижний по потоку |
| 3 | Теплозащитный экран каталитического нейтрализатора |
| 4 | Прокладка |
| 5 | Кислородный датчик отработавших газов - вверх по потоку |
| 6 | Катализатор |
| 7 | Выхлопная гибкая труба |
| 8 | Выхлопной хомут |
| 9 | Резонатор |
| 10 | Изоляторы |
| 11 | Правый глушитель |
| 12 | Теплозащитный экран выхлопной трубы |
| 13 | левый глушитель |
| 14 | Кронштейн выхлопной подвески |
| 15 | Тепловой экран |
| 16 | Каталитический нейтрализатор Монтажный кронштейн |
