Ford Explorer: Ремонт кузова - Информация для конкретного автомобиля и проверки допусков / Описание и работа - Конструкция кузова для конкретного автомобиля

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Кузов и краска / Кузов и краска / Кузовной ремонт — информация для конкретного автомобиля и проверка допусков / Описание и работа — конструкция кузова для конкретного автомобиля

Рекомендуемые инструкции и рекомендации по ремонту металла см. на следующих рисунках и:
Для получения дополнительной информации см.: Технические характеристики (501-25 Кузовной ремонт – Общая информация, Технические характеристики).

Бамперные балки

Бампер балки обычно изготавливаются из высокопрочного (HS) или более прочного класса сталь. Если на балке бампера имеются признаки перегиба или разрыва, это не ремонтопригоден и подлежит замене. Использование тепла для восстановления этих компонентов не допускается и приведет к ослаблению компонента. Незначительные повреждения исправляются только методом холодной правки.

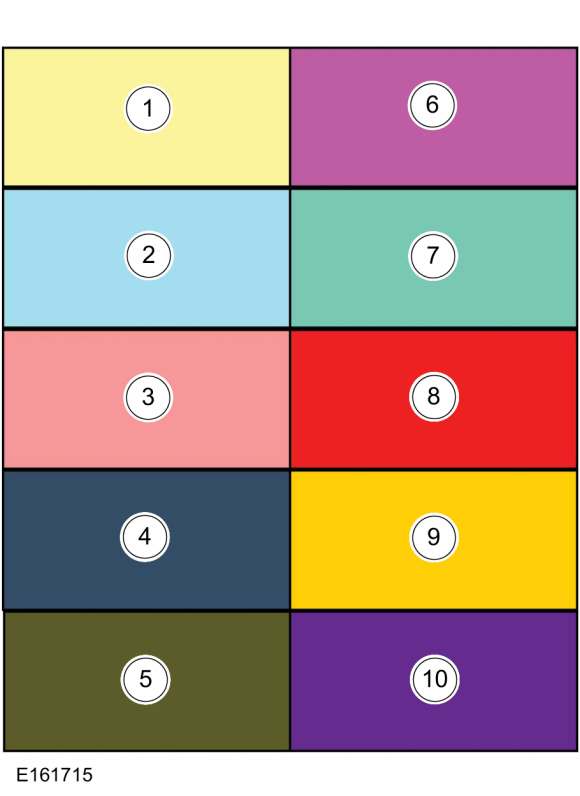

Легенда типа стали

Элемент	Тип стали	Цвет
1	Мягкая сталь	Желтый
2	Обожженная закаленная сталь (BH)	Светло-синий
3	Прочность твердого раствора	Розовый
4	Высокопрочный низколегированный сплав (HSLA)	Темно-синий
5	Двухфазный (DP) 500, сталь класса 600	Зеленый
6	Двухфазная (DP) сталь класса 700, 800, 900, 1000	фуксия
7	Ламинат Сталь	Бирюзовый
8	Сверхвысокопрочная сталь (UHSS) мартенситная, бор	Красный
9	Пластичность стали, вызванная трансформацией (TRIP)	Золото
10	Алюминий/магний	Фиолетовый

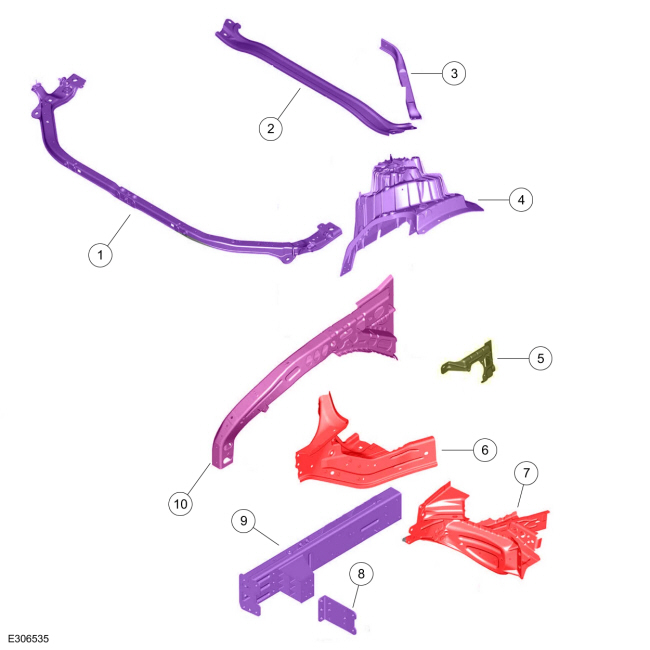

Компоненты передней конструкции

ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

Элемент	Описание	Тип стали
1	Поддержка радиатора	Магниевый сплав
2	Скобка	Алюминий
3	Скобка	Алюминий
4	Подвесной корпус	Алюминиевый сплав
5	Армирование	Двухфазная (DP) сталь 600
6	Армирование	Борсодержащая сталь
7	Армирование	Борсодержащая сталь
8	Скобка	Алюминиевый сплав
9	Сборка лонжерона	Алюминиевый сплав
10	Трубка фартука крыла	Двухфазная (DP) сталь 800

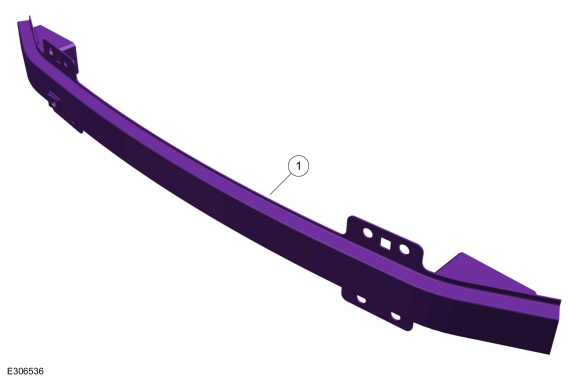

Передний бампер

Элемент	Описание	Тип стали
1	Бампер в сборе	Высокопрочный алюминий

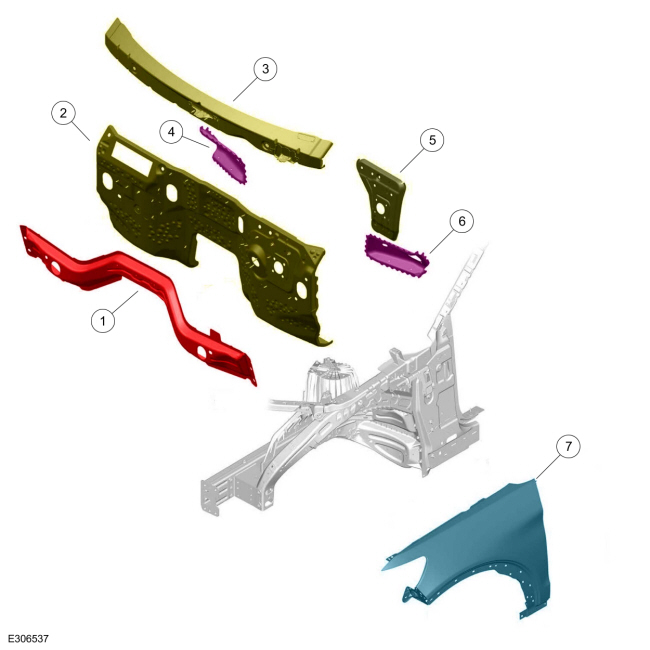

Приборная панель и передние крылья

Элемент	Описание	Тип стали
1	поперечина	Борсодержащая сталь
2	Приборная панель	Мягкая сталь
3	Верхняя панель капота	Мягкая сталь
4	Армирование	Двухфазная (DP) сталь 800
5	Удлинитель передней поперечины	Двухфазная (DP) сталь 600
6	Армирование	Двухфазная (DP) сталь 800
7	крыло	Горячая закаленная сталь (BH) 210

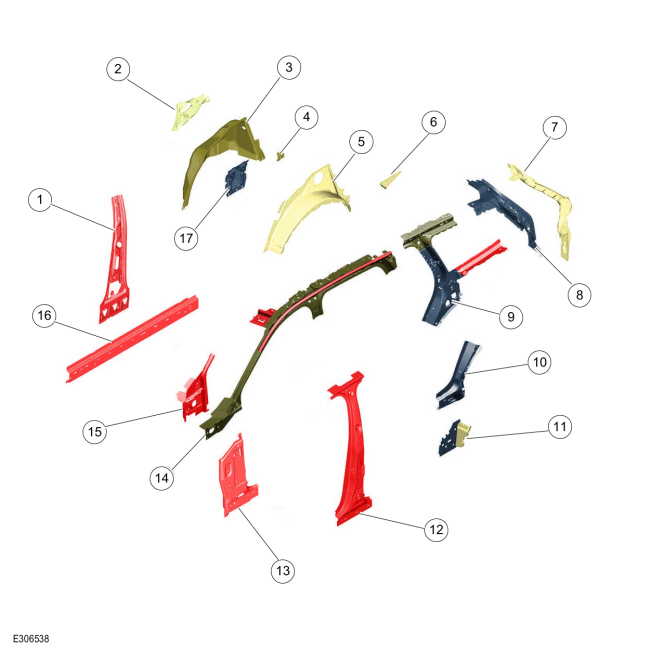

Внутренние панели боковых частей кузова

Элемент	Описание	Тип стали
1	Внутреннее усиление средней стойки	Борсодержащая сталь
2	Панель (часть внутренней панели рулевой рубки)	Мягкая сталь
3	Внутренняя панель рулевой рубки	Мягкая сталь
4	Кронштейн (часть внутренней панели рулевой рубки)	Мягкая сталь
5	Внешняя панель рулевой рубки	Мягкая сталь
6	Армирование	Мягкая сталь
7	Сливной желоб	Мягкая сталь
8	Усиливающая панель	Высокопрочная низколегированная (HSLA) сталь
9	Внутренняя четверть панели	Высокопрочная низколегированная (HSLA), борсодержащая и двухфазная сталь (DP) Сталь 600
10	скобка	Высокопрочная низколегированная (HSLA) сталь
11	Расширение четверти панели	Высокопрочная низколегированная (HSLA) сталь
12	средняя стойка	Борсодержащая сталь
13	Внутренняя усиливающая панель передней стойки	Борсодержащая сталь
14	Боковая сборка рейлинга на крыше	Двухфазная сталь (DP) 600 и мартенситная сталь
15	Внутренняя панель передней стойки	Борсодержащая сталь
16	Усиление порога	Борсодержащая сталь
17	Панель (часть внутренней панели рулевой рубки)	Высокопрочная низколегированная (HSLA) сталь

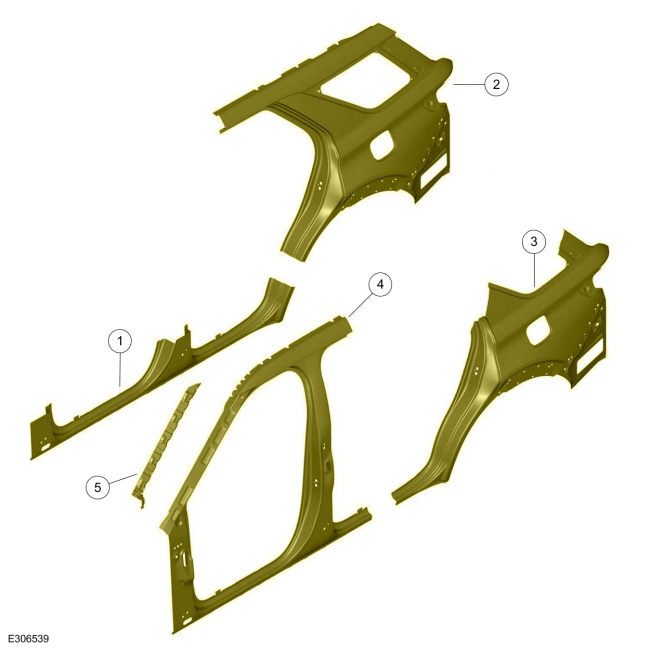

Внешние боковые панели кузова

Элемент	Описание	Тип стали
1	Клавишная панель	Мягкая сталь
2	Внешняя четверть панели	Мягкая сталь
3	Боковая панель кузова	Мягкая сталь
4	Панель дверной рамы	Мягкая сталь
5	Скобка	Мягкая сталь

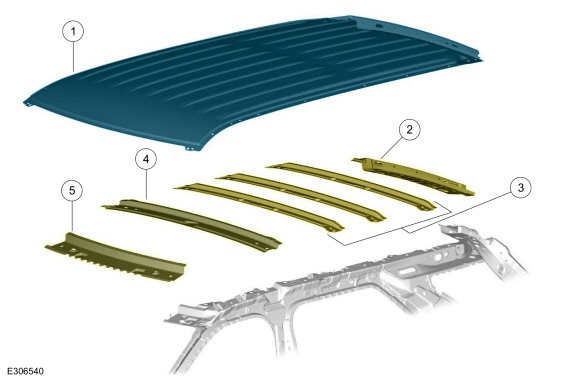

Панель крыши без проема крыши

Элемент	Описание	Тип стали
1	Панель крыши	Горячая закаленная сталь (BH) 210
2	Задняя панель крыши	Мягкая сталь
3	Сборка дуги крыши	Мягкая сталь
4	Сборка дуги крыши	Двухфазная сталь (DP) сталь 600
5	Передняя панель крыши	Двухфазная сталь (DP) сталь 600

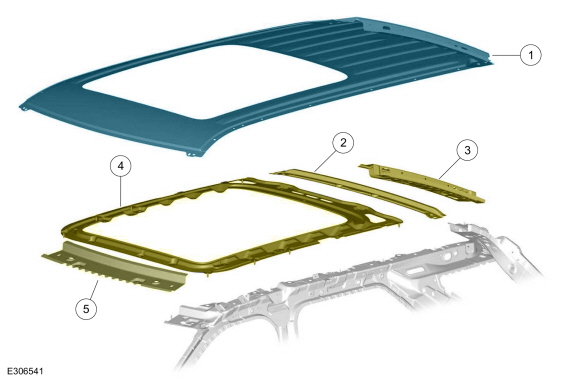

Панель крыши с отверстием в крыше

Элемент	Описание	Тип стали
1	Панель крыши	Горячая закаленная сталь (BH) 210
2	Сборка дуги крыши	Мягкая сталь
3	Задняя панель крыши	Мягкая сталь
4	Сборка каркаса панели проема крыши	Мягкая сталь
5	Передняя панель крыши	Двухфазная сталь (DP) сталь 600

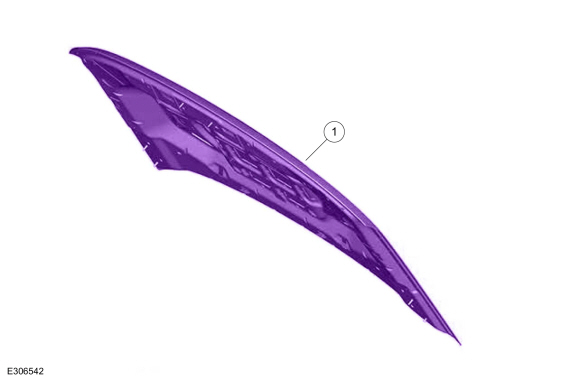

Капюшон

Элемент	Описание	Тип стали
1	Вытяжка в сборе	Алюминиевый сплав

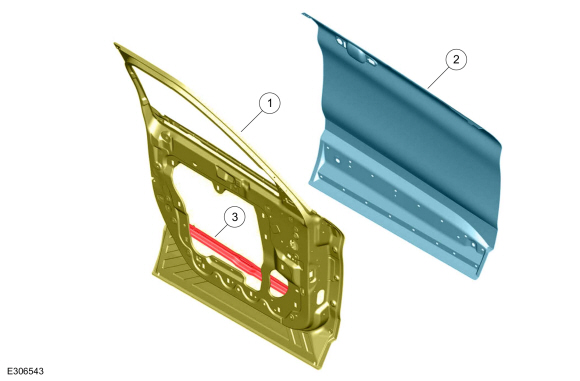

Передняя дверь

Элемент	Описание	Тип стали
1	Сборка дверной коробки	Мягкая сталь
2	Внешняя панель двери	Закаленная сталь (BH) 240
3	Дверная балка (деталь дверной коробки в сборе)	Борсодержащая сталь

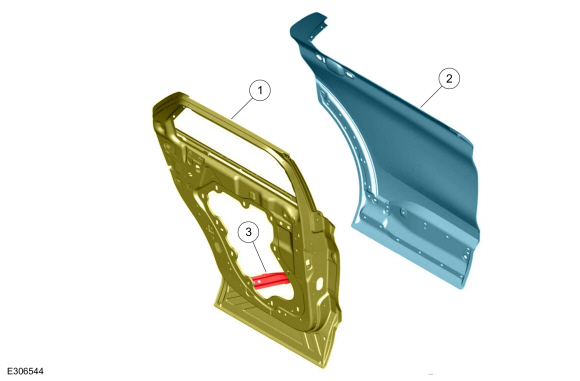

Задняя дверь

Элемент	Описание	Тип стали
1	Сборка дверной коробки	Мягкая сталь
2	Внешняя панель двери	Закаленная сталь (BH) 240
3	Дверная балка (деталь дверной коробки в сборе)	Борсодержащая сталь

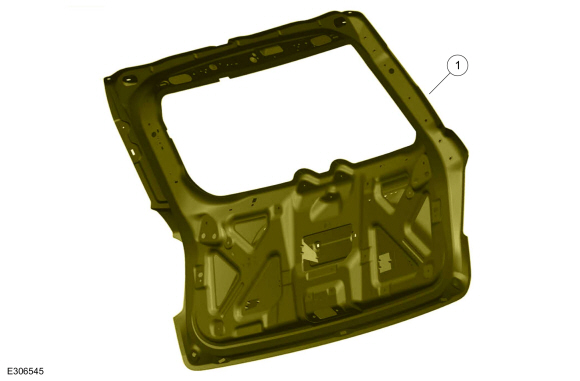

Задняя дверь

Элемент	Описание	Тип стали
1	Задняя дверь в сборе	Мягкая сталь

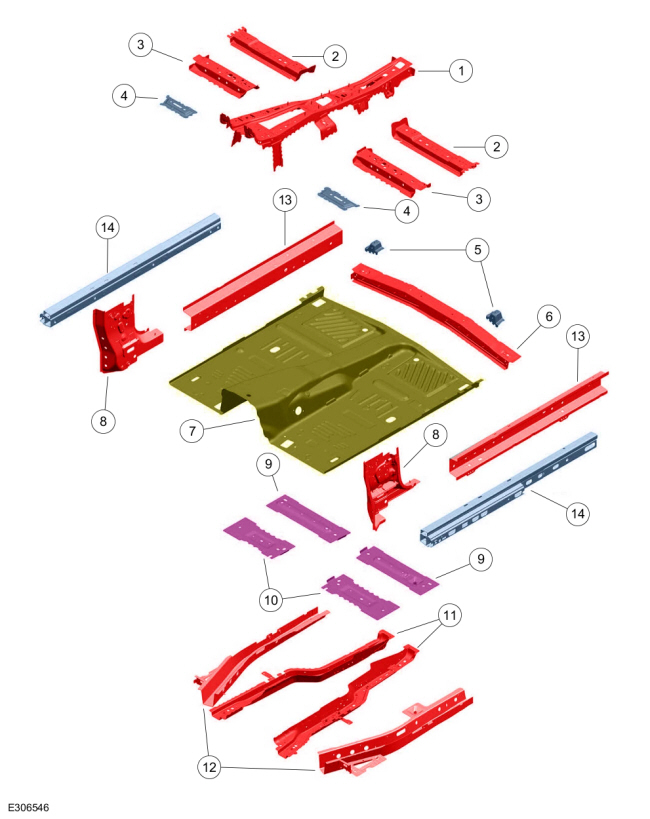

Поддон переднего пола

Элемент	Описание	Тип стали
1	Усиление (деталь панели днища в сборе)	Борсодержащая сталь
2	Поперечная балка (деталь панели пола в сборе)	Борсодержащая сталь
3	Поперечная балка (деталь панели пола в сборе)	Борсодержащая сталь
4	Поперечная балка (деталь панели пола в сборе)	Высокопрочная низколегированная (HSLA) сталь
5	Скобка	Высокопрочная низколегированная (HSLA) сталь
6	поперечина	Борсодержащая сталь
7	Сборка поддона пола	Мягкая сталь
8	Усиление (часть лонжерона пола)	Борсодержащая сталь
9	Армирование	Двухфазная сталь (DP) сталь 800
10	Армирование	Двухфазная сталь (DP) сталь 800
11	Расширение	Борсодержащая сталь
12	Расширение	Борсодержащая сталь
13	Боковой член	Мартенситная сталь
14	Армирование	Высокопрочная низколегированная (HSLA) сталь

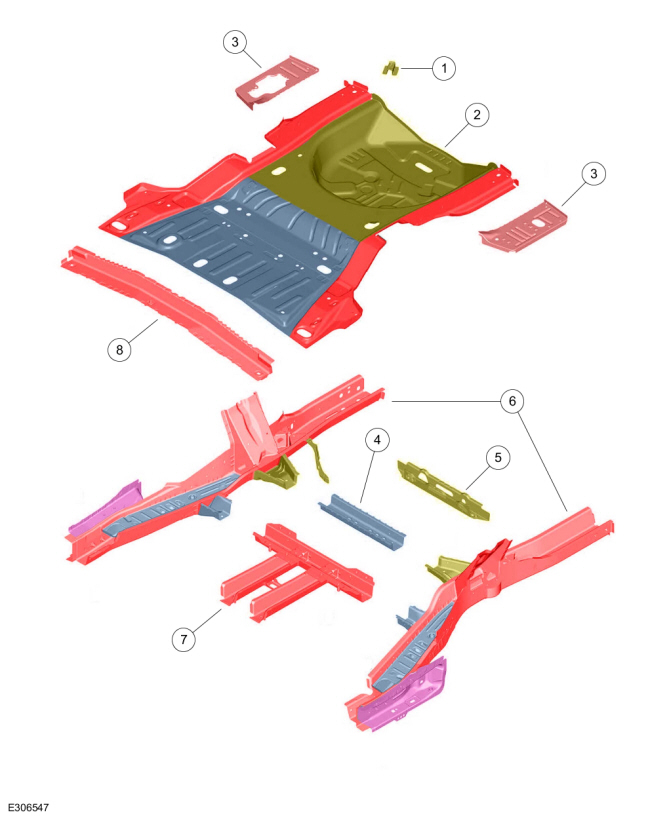

Задний поддон пола

Элемент	Описание	Тип стали
1	Скобка	Мягкая сталь
2	Сборка задней панели пола	Бор, высокопрочный низколегированный сплав (HSLA) и мягкая сталь
3	Расширение поддона пола	Твердый раствор Упрочненная сталь
4	поперечина	Высокопрочная низколегированная (HSLA) сталь
5	поперечина	Мягкая сталь
6	Сборка лонжерона	Бор, высокопрочная низколегированная (HSLA), двухфазная (DP) 800 и мягкая сталь
7	Армирование	Борсодержащая сталь
8	поперечина	Борсодержащая сталь

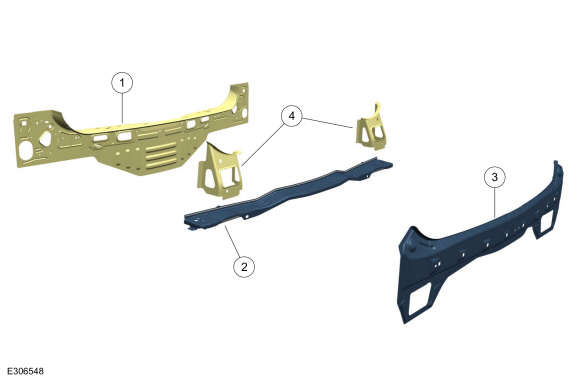

Задние панели

Элемент	Описание	Тип стали
1	Внутреннее усиление задней панели	Мягкая сталь
2	Нижняя арматура задней панели	Высокопрочная низколегированная (HSLA) сталь
3	Усиление задней панели	Высокопрочная низколегированная (HSLA) сталь
4	скобка	Мягкая сталь

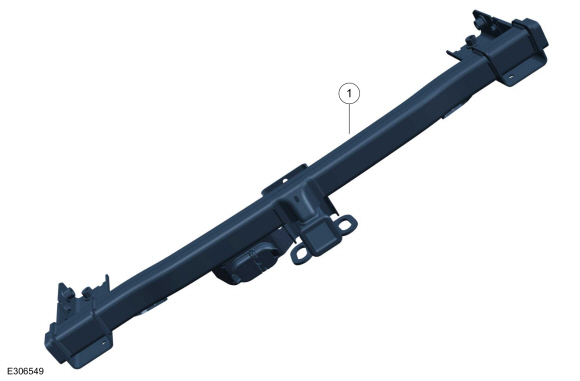

Задний бампер

Элемент	Описание	Тип стали
1	Бампер/фаркоп в сборе	Высокопрочная низколегированная (HSLA) сталь

Кузовной ремонт — информация для конкретного автомобиля и проверка допусков

Описание и работа — корпус и рама

Тело Тело состоит из следующего: Рейлинги передней рамы изготовлены из высокопрочного алюминия. Рельсы задней рамы изготовлены из сверхпрочной борсодержащей стали. Усиление крыла..
