Тело

Тело состоит из следующего:

Рейлинги передней рамы изготовлены из высокопрочного алюминия.
Рельсы задней рамы изготовлены из сверхпрочной борсодержащей стали.
Усиливающая труба крыла изготовлена из высокопрочной стали Dual Phase (DP) 800.
Литой алюминиевый фартук крыла в сборе
Внешняя панель задней подъемной двери изготовлена из мягкой стали.
Конструкция кузова изготовлена из борсодержащей, двухфазной (DP) и высокопрочной стали.
Усиление панели крыши, изготовленное из двухфазной стали (DP) 600 и низкоуглеродистой стали.
Съемные передние крылья, распашные двери и капот на болтах
Наружные панели кузова из мягкой стали
Стальные петли капота
Мастичные прокладки, используемые на днище для шумоизоляции

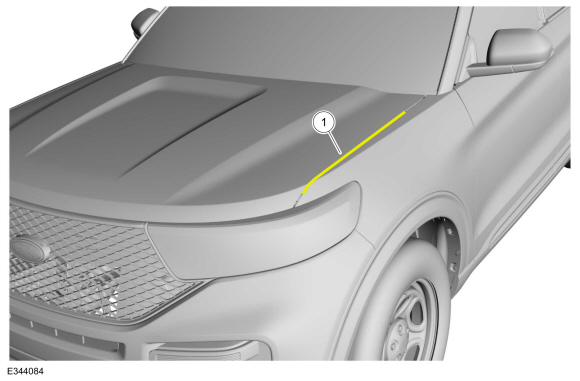

Границы передней торцевой панели

ПРИМЕЧАНИЕ: Спецификации запаса применимы к левой (LH) и правой (RH) сторонам автомобиля, если не указано иное.

Элемент	Описание	Спецификация поля панели	Спецификация промывки
1	Капот к крылу	3,0 мм Максимум: 4,5 мм Минимум: 1,5 мм	ПРИМЕЧАНИЕ: Капот заподлицо с крылом. 0,8 мм Максимум: 2,6 мм Минимум: -1,0 мм

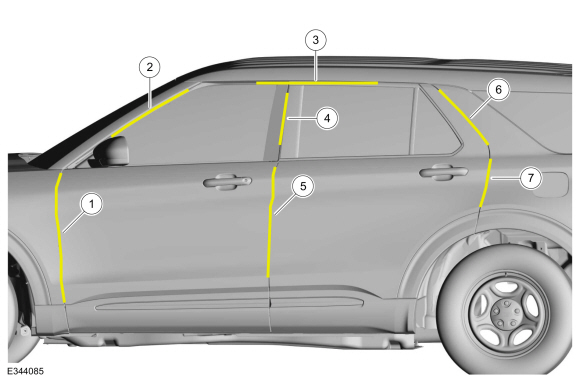

Окантовка боковой панели

Элемент	Описание	Спецификация поля панели	Спецификация промывки
1	Крыло к двери	3,4 мм Максимум 4,9 мм Минимум 1,9 мм	ПРИМЕЧАНИЕ: Передняя дверь заподлицо с крылом. 0,5 мм Максимум -2,0 мм Минимум 1,0 мм
2	Дверная рама к передней стойке	4,5 мм Максимум: 7,2 мм Минимум: 1,8 мм	2,0 мм Максимум: 4,5 мм Минимум: 1,8 мм
3	Передняя и задняя дверь со стороны кузова	4,5 мм Максимум: 6,5 мм Минимум: 2,5 мм	ПРИМЕЧАНИЕ: Дверь находится заподлицо со стороной кузова. 2,0 мм Максимум: 4,5 мм Минимум: -0,5 мм
4	Рама передней двери к раме задней двери	0,0 мм Максимум: 5,7 мм Минимум: 1,7 мм	0,0 мм Максимум: 2,7 мм Минимум: -2,7 мм
5	От передней до задней двери	3,4 мм Максимум: 4,9 мм Минимум: 1,9 мм	ПРИМЕЧАНИЕ: Задняя дверь заподлицо с передней дверью. -0,5 мм Максимум: 1,5 мм Минимум: -2,5 мм
6	Рамка задней двери к четверти стекла	3,4 мм Максимум: 4,9 мм Минимум: 1,9 мм	0,0 мм Максимум 1,5 мм Минимум -1,5 мм
7	Задняя дверь к боковой панели	3,4 мм Максимум: 4,9 мм Минимум: 1,9 мм	0,0 мм Максимум: 1,5 мм Минимум: -1,5 мм

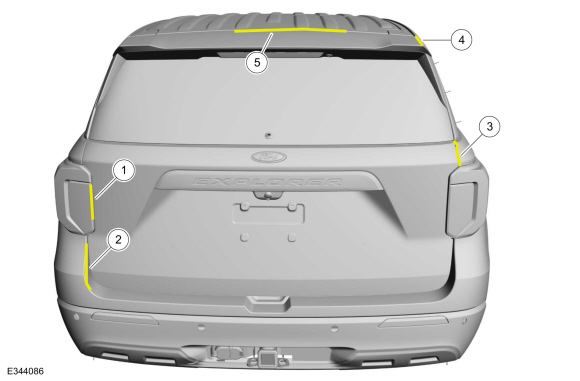

Окантовка задней панели
