Общие процедуры — выравнивание панели проема крыши

Корректирование

Передняя раздвижная Процедура инициализации стеклянной панели должна быть выполнена, когда ремонт осуществляется на системе панели открывания крыши, в том числе: в любое время двигатель панели открывания крыши снят, стекло панели открывания крыши (задняя фиксированная или передняя раздвижная) снята или отрегулирована, или если Каркас панели проема крыши снят.

1. 1
   Установите переднюю сдвижную стеклянную панель в полностью закрытое положение.



2. 2

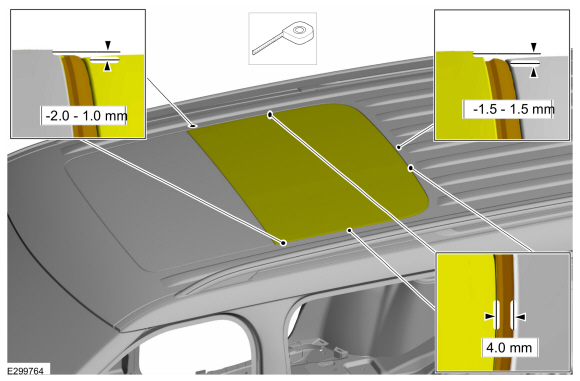

   Измерьте зазор между задней и боковыми сторонами заднего неподвижного стекла и крышей, как показано на рисунке.



3. 3
   Если требуется регулировка, полностью откройте щиток панели открывания крыши.



4. 4
   С обеих сторон.

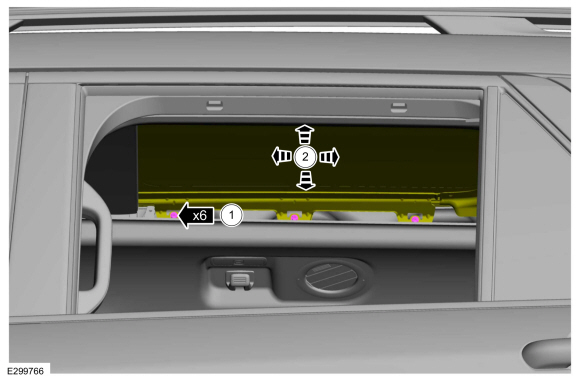

   Отрегулируйте неподвижное стекло панели проема крыши.


   1. Ослабьте фиксаторы, чтобы отрегулировать неподвижное стекло панели проема крыши.
      Крутящий момент: 53 фунта на дюйм (6 Н·м)

   2. При необходимости отрегулируйте неподвижное стекло панели проема крыши.



5. 5
   Если выравнивание заднего фиксированного стекла было отрегулировано, а передняя сдвижная стеклянная панель не нет нужна регулировка, инициализируйте переднюю раздвижную стеклянную панель.
   См.: Инициализация панели открывания крыши с электроприводом (501-17 Панель открывания крыши, Общие процедуры).

Корректирование

1. 1
   Установите переднюю сдвижную стеклянную панель в полностью закрытое положение.



2. 2
   Измерьте переднее, заднее и боковые зазоры от раздвижного стекла до крыши, как показано на рисунке.



3. 3

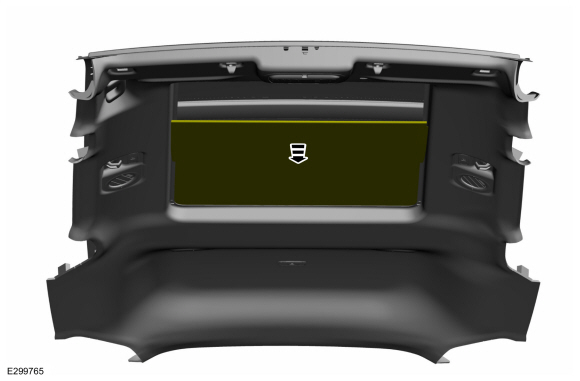

   Если требуется регулировка, полностью откройте щиток панели открывания крыши.



4. 4
   При необходимости с обеих сторон.

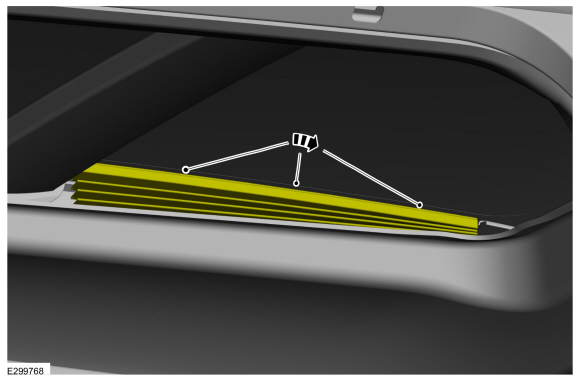

   Отсоедините верхнюю часть шторки панели проема крыши. и сложите его, чтобы получить доступ к стеклу панели проема крыши слуги.



5. 5
   С обеих сторон.

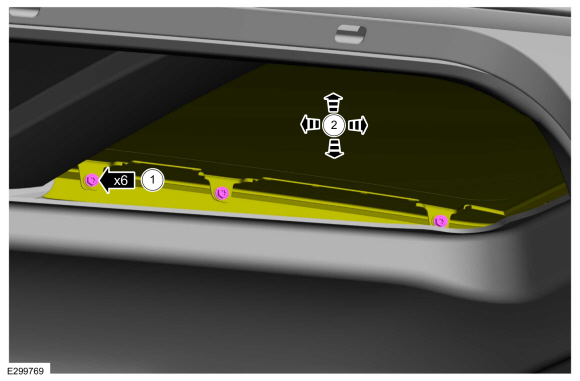

   Отрегулируйте сдвижное стекло панели проема крыши.


   1. Ослабьте фиксаторы, чтобы отрегулировать сдвижное стекло панели проема крыши.
      Крутящий момент: 53 фунта на дюйм (6 Н·м)

   2. При необходимости отрегулируйте сдвижное стекло панели открывания крыши.



6. 6
   Если была произведена какая-либо регулировка переднего сдвижного или заднего фиксированные стеклянные панели, инициализируйте переднюю раздвижную стеклянную панель.
   См.: Инициализация панели открывания крыши с электроприводом (501-17 Панель открывания крыши, Общие процедуры).
