Снятие и установка — желоб в сборе

Удаление

1. 1
   Снимите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
2. 2
   Снимите неподвижное стекло панели проема крыши.
   См.: Неподвижное стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
3. 3

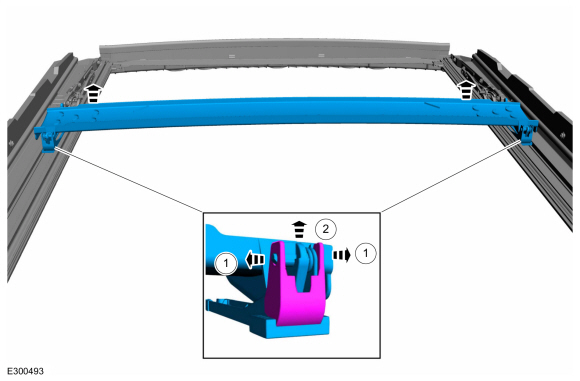

   Снимите желоб в сборе.


   1. Расправьте удерживающие выступы желоба на направляющей.

   2. Поднимите заднюю часть желоба, чтобы отсоединить его от направляющих.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   С обеих сторон.

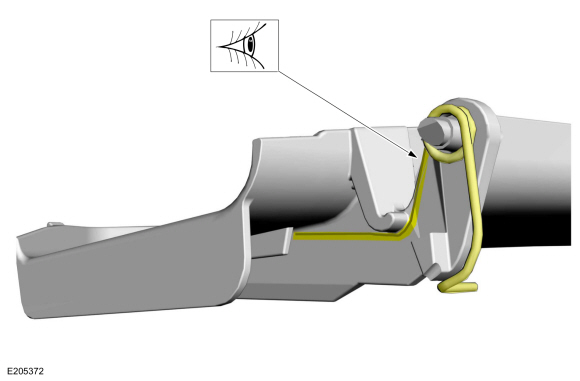

   При установке нового водосборного желоба пружину необходимо перенести в новый водосборный желоб.



3. 3
   С обеих сторон.

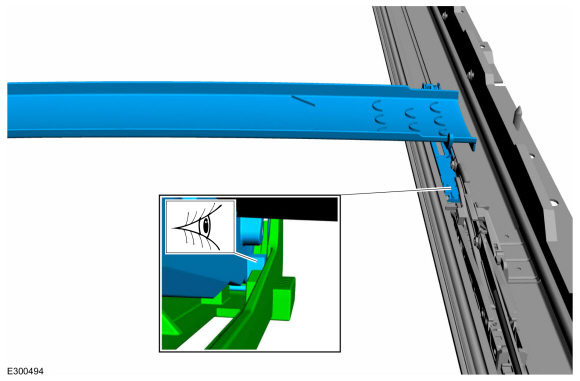

   Выступ на желобе при установке должен располагаться за выступом на кронштейне.
