Общие процедуры — соединение шланга омывателя

Отключить

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
2. 2

   УВЕДОМЛЕНИЕ: Во избежание повреждения муфты не используйте ручные инструменты для отсоединения/подсоединения C-lock.

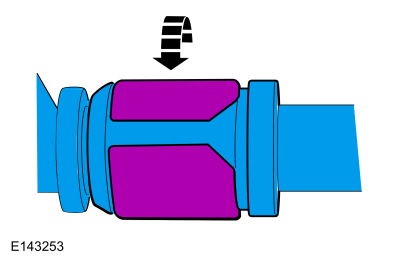

   Аккуратно поверните стопорное кольцо, пока оно не повернется примерно на 90 градусов.



3. 3

   УВЕДОМЛЕНИЕ: Гнездовая сторона соединителя C-lock содержит уплотнительное кольцо. Соблюдайте осторожность, чтобы не потерять уплотнительное кольцо.

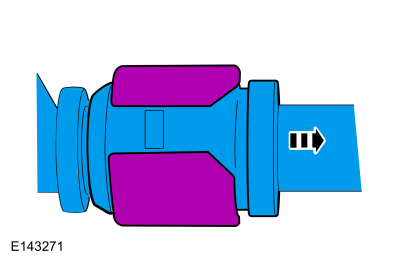

   Сдвиньте муфту C-lock в сторону от фитинга компонента.



4. 4

   УВЕДОМЛЕНИЕ: Не оставляйте стопорное кольцо в разблокированном положении. Это ослабит стопорное кольцо и не позволит ему правильно зафиксироваться. место при повторной сборке, что приводит к утечке.

   Поверните стопорное кольцо обратно в исходное запертое положение.



5. 5

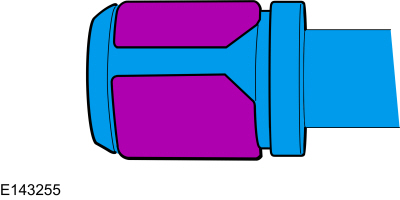

   Для соединения убедитесь, что стопорное кольцо соединителя C-lock находится в закрытом положении.
6. 6
   Вставьте фитинг с наружной резьбой в муфту C-lock.
7. 7
   Осторожно потяните муфту C-lock, чтобы убедиться, что она установлена ​​правильно.
