Снятие и установка — обивка потолка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. 1
   Удалите следующие элементы:


   1. С обеих сторон.
      Снимите панель отделки передней стойки.
      См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
      См.: Панель обивки передней стойки — Полиция (501-05 Внутренняя отделка и украшения, снятие и установка).

   2. С обеих сторон.
      Снимите верхнюю панель отделки центральной стойки.
      См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   3. С обеих сторон.
      Снимите панель отделки задней стойки.
      См.: Панель обивки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
2. 2
   На левой стороне.

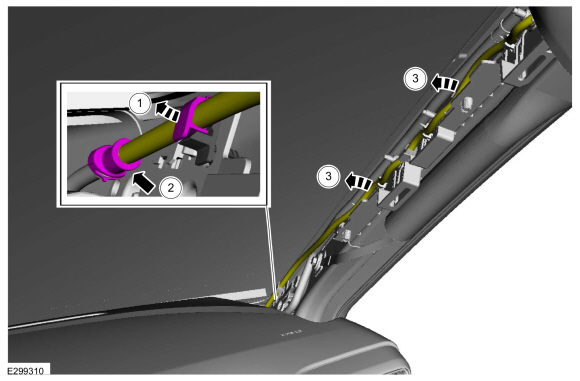

   Отложите жгут проводов обивки потолка в сторону.


   1. Отсоедините электрические разъемы жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.



3. 3
   На правой стороне.
   Отложите жгут проводов обивки потолка в сторону.


   1. Отсоедините электрический разъем жгута проводов обивки потолка.

   2. Освободите фиксаторы жгута проводов обивки потолка.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.



4. 4
   На правой стороне.

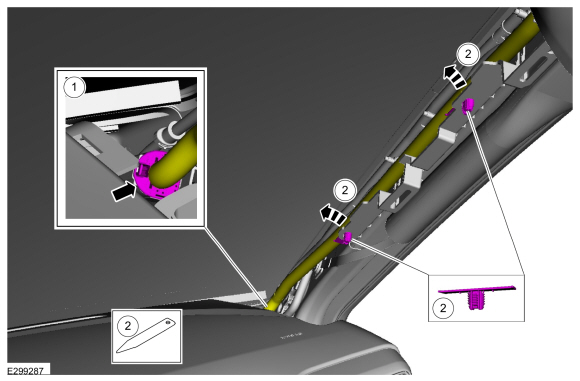

   Отведите шланг омывателя заднего стеклоочистителя в сторону.


   1. Освободите фиксатор шланга омывателя заднего стеклоочистителя.
      Используйте общее оборудование: крюк

   2. Отсоедините муфту шланга омывателя заднего стеклоочистителя.
      См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).

   3. Отсоедините шланг омывателя заднего стеклоочистителя от передней стойки.



5. 5
   Если есть.

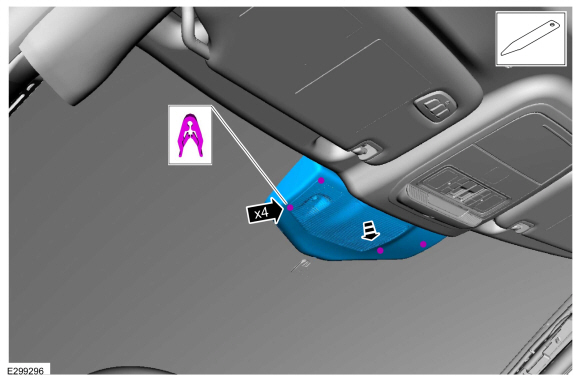

   Освободите фиксаторы и снимите кожух внутреннего зеркала заднего вида.



6. 6
   Если есть.

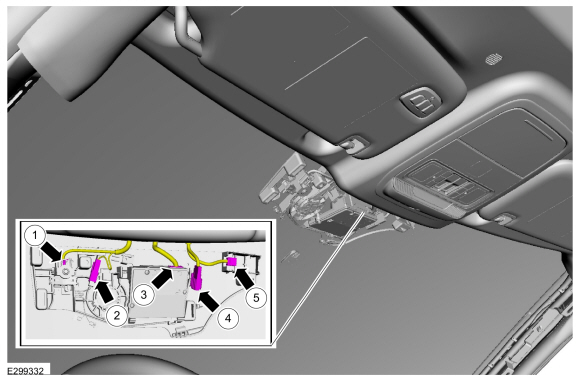

   Отсоедините электрические разъемы жгута проводов обивки потолка.


   1. Отсоедините электрический разъем датчика влажности и температуры.

   2. Отсоедините электрический разъем датчика дождя.

   3. Отсоедините электрический разъем камеры переднего обзора.

   4. Отсоедините электрический разъем внутреннего зеркала заднего вида.

   5. Отсоедините электрический разъем обогреваемой решетки ветрового стекла.



7. 7
   С обеих сторон.

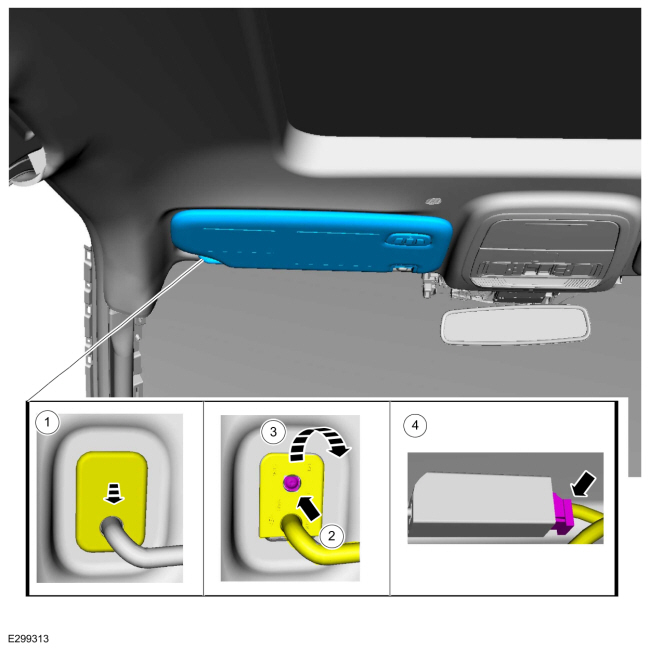

   Снимите солнцезащитный козырек.


   1. Отложите крышку винта солнцезащитного козырька в сторону.

   2. Снимите винт солнцезащитного козырька.

   3. Поверните солнцезащитный козырек вниз.

   4. Если есть.
      Отсоедините электрический разъем солнцезащитного козырька.



8. 8
   С обеих сторон.
   Снимите винт и зажим солнцезащитного козырька.



9. 9
   На правой стороне.

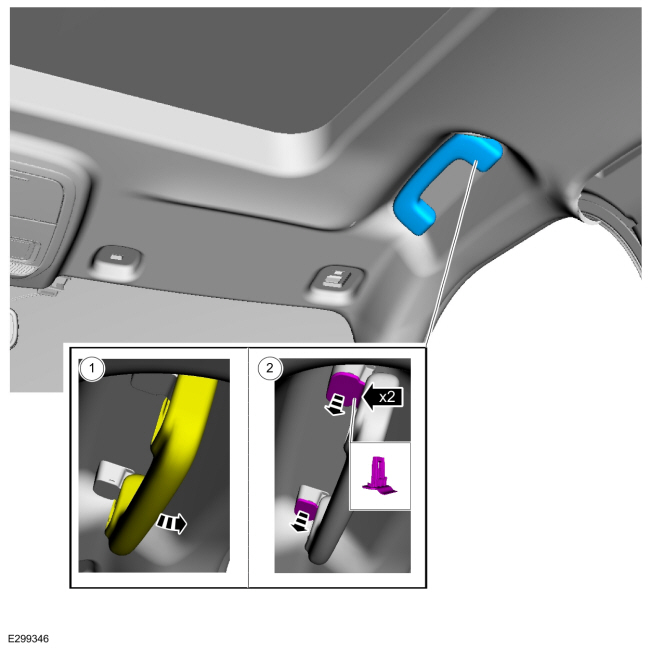

   Снимите переднюю вспомогательную рукоятку.


   1. Опустите переднюю вспомогательную рукоятку.

   2. Снимите фиксаторы передней вспомогательной рукоятки.
      Используйте общее оборудование: крюк



10. 10
    С обеих сторон.

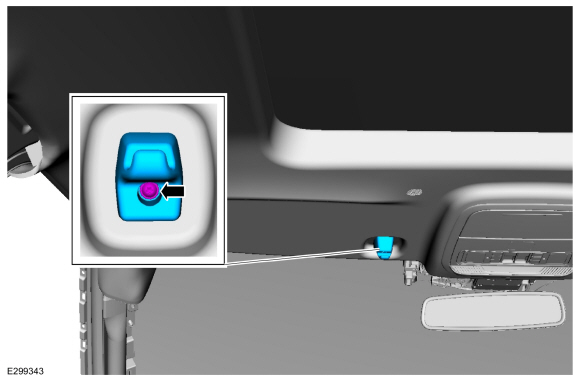

    Снимите задний крючок для одежды.


    1. Отложите крышку винта заднего крючка для одежды в сторону.
       Используйте общее оборудование: крюк

    2. Снимите задний винт крюка для одежды.



11. 11
    На правой стороне.

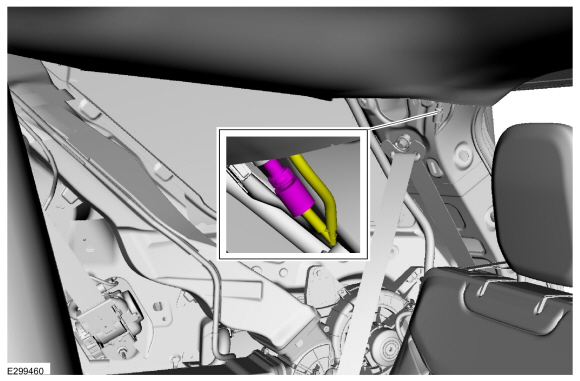

    Отсоедините муфту шланга омывателя заднего стеклоочистителя.
    См.: Муфта шланга омывателя (501-16 Стеклоочистители и шайбы, Общие процедуры).



12. 12
    С обеих сторон.

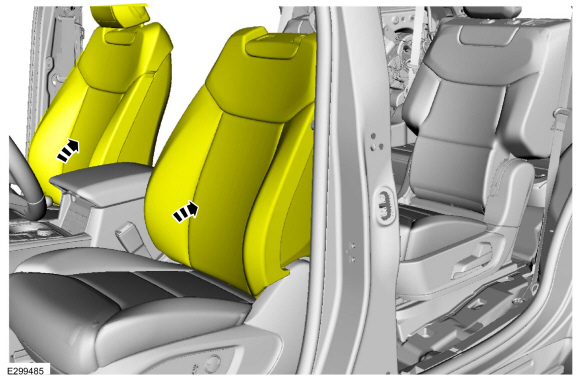

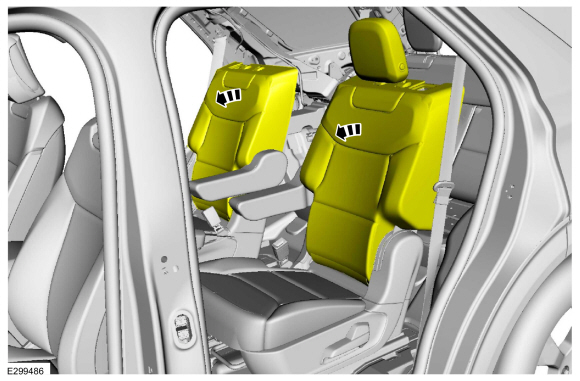

    Установите спинку переднего сиденья в полностью наклонное положение.



13. 13
    С обеих сторон.
    Установите спинку сиденья второго ряда в сложенное положение.



14. 14
    Если есть.

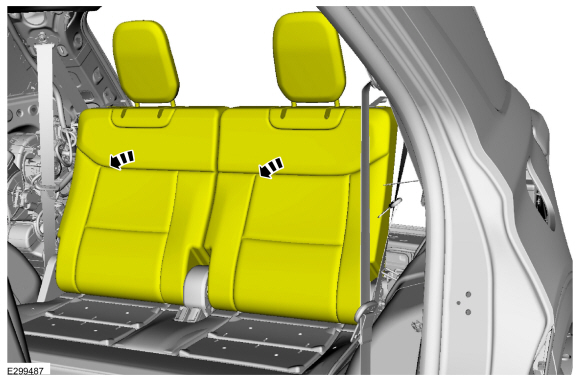

    Установите спинки сидений третьего ряда в сложенное положение.



15. 15

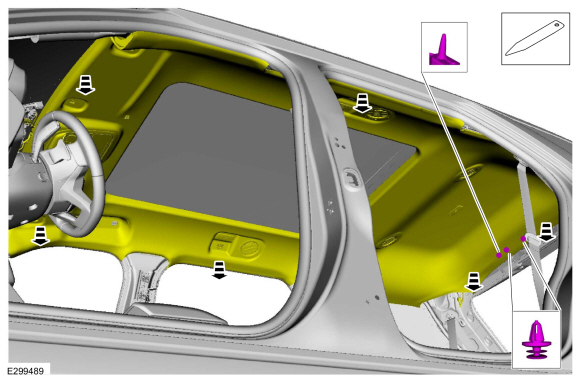

    Освободите задние фиксаторы и опустите обшивку потолка.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.



16. 16

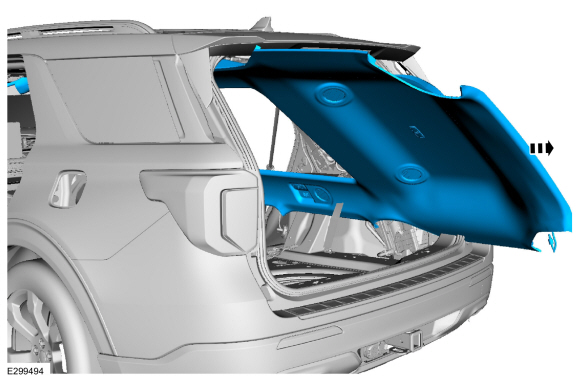

    Снимите хедлайнер.



Монтаж

1. 1
   1. Используя ленту, отметьте провод в точках выхода на правильную длину от соединителей обивки потолка к кузову/крыше.

   2. Осторожно снимите жгут проводов с оригинальной обшивки потолка.

   3. Используя инструмент для разметки, отметьте новый потолок с помощью места прокладки и выхода жгута проводов от оригинала хедлайнер.

   4. УВЕДОМЛЕНИЕ: Не повредите жгут проводов, срезая лишний клей со жгута проводов.

      Отрежьте и удалите лишний клей со жгута проводов.

   5. Расположите жгут проводов на новой обшивке потолка, убедитесь, что ремни имеют достаточную длину для соединения с телом / соединители кровли в местах крепления ленты ранее. Наклейте ленту на временно удерживайте жгут проводов на обшивке потолка.

   6. Нанесите клей в том же месте, что и установленный на заводе клей по всей длине проводки подвеска к обшивке потолка, чтобы избежать проблем с NVH.
      Материал: клей для сверхбыстрого ремонта 3M™ / 04747
2. 2
   Для установки выполните процедуру удаления в обратном порядке.
