Ось. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
2. 2

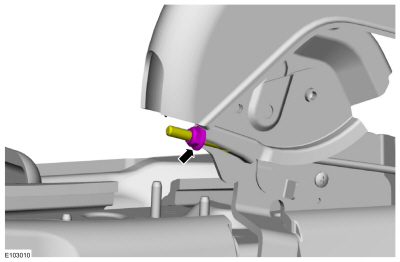

   Снимите стопорную скобу регулировочной гайки стояночного тормоза.



3. 3

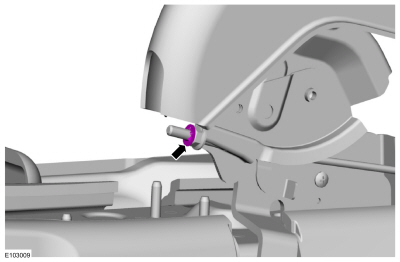

   Ослабьте регулировочную гайку стояночного тормоза.
   Ослабить:
   : 5 оборотов



4. 4
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
5. 5
   Снимите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).
6. 6
   С обеих сторон.

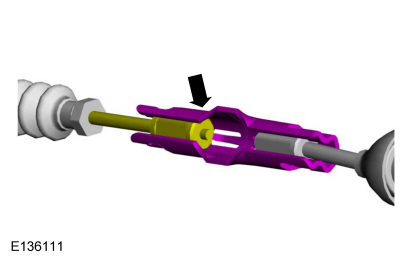

   С помощью отвертки подденьте стопорный язычок муфты троса стояночного тормоза.
   Используйте общее оборудование: Отвертка с плоской головкой



7. 7
   С обеих сторон.

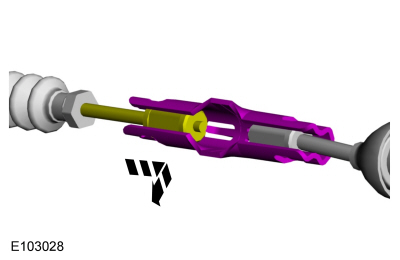

   Отделите трос заднего стояночного тормоза.



8. 8
   С обеих сторон.

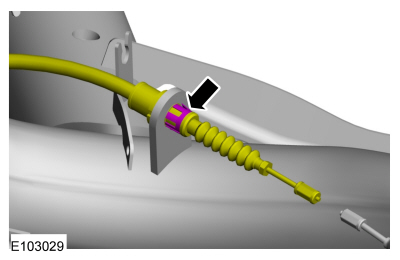

   Сожмите зажим и протяните трос стояночного тормоза через монтажный кронштейн.



9. 9
   С обеих сторон.

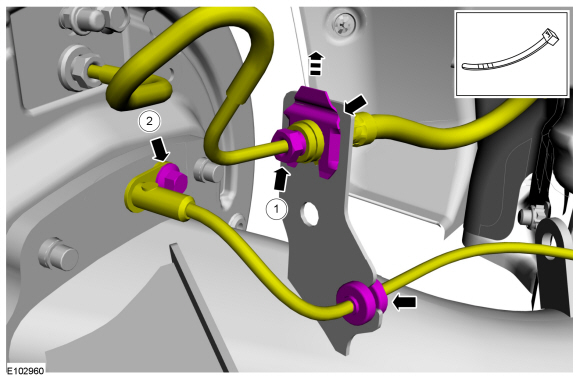

   1. Отсоедините фитинг задней тормозной трубки от заднего тормозного шланга и снимите хомут.

   2. Выверните болт датчика скорости вращения колеса и снимите датчик скорости вращения колеса.



10. 10
    Снимите подшипник колеса и ступицу колеса.
    См.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).
11. 11

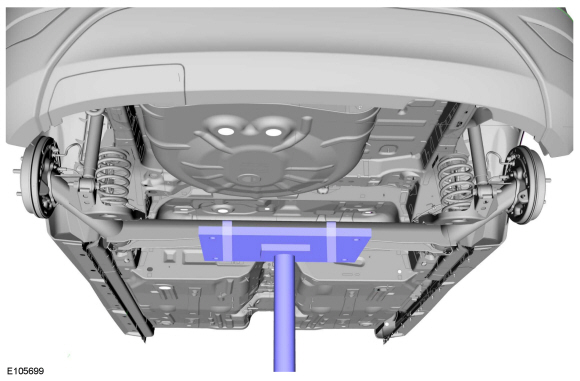

    Поддержите задний мост в сборе.
    Используйте общее оборудование: трансмиссионный домкрат.



12. 12
    С обеих сторон.

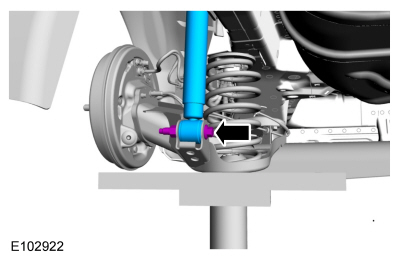

    Снимите нижний болт и гайку амортизатора.



13. 13

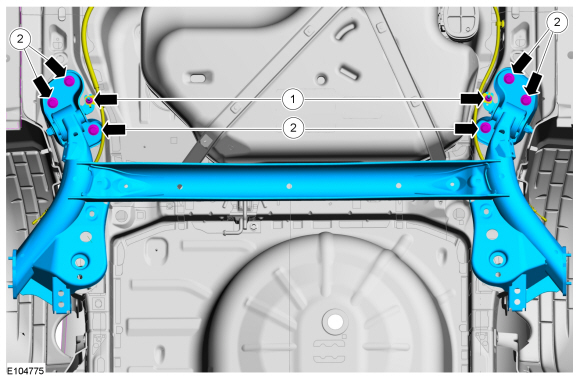

    1. Снимите гайки кронштейна троса стояночного тормоза.

    2. Отверните болты крепления кронштейна к раме и снимите ось в сборе.



Монтаж

1. 1

   Установите ось в сборе.


   1. Установите гайки кронштейна троса стояночного тормоза.
      Крутящий момент: 18 фунт-футов (25 Н·м)

   2. Установите болты крепления кронштейна моста к раме.
      Крутящий момент: 92 фунта-фута (125 Н·м)



2. 2
   С обеих сторон.

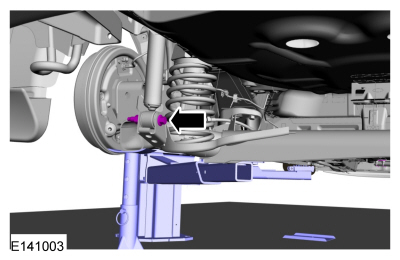

   Установите нижний болт и гайку амортизатора.



3. 3
   Установите подшипник колеса и ступицу колеса.
   См.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).
4. 4
   С обеих сторон.

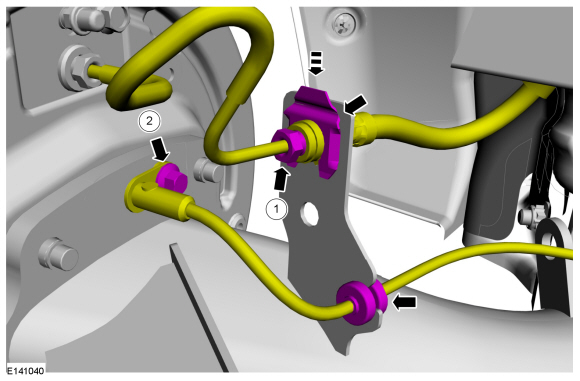

   1. Установите зажим и подсоедините фитинг задней тормозной трубки.
      Крутящий момент: 150 фунтов на дюйм (17 Н·м)

   2. Установите датчик скорости колеса и установите болт датчика скорости колеса.
      Крутящий момент: 89 фунтов на дюйм (10 Н·м)



5. 5
   С обеих сторон.
   Поместите трос стояночного тормоза в монтажный кронштейн и зафиксируйте стопорный зажим.



6. 6
   С обеих сторон.
   Подсоедините трос заднего стояночного тормоза.



7. 7

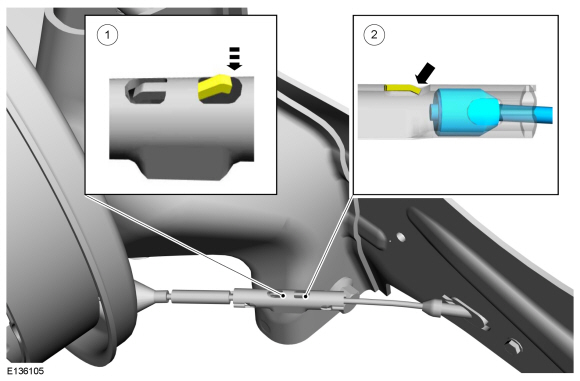

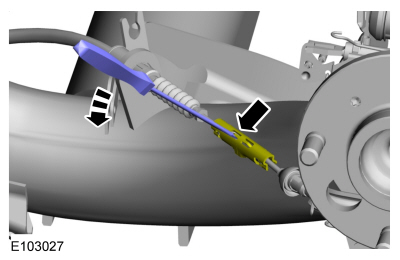

   1. С помощью отвертки нажмите вниз стопорный язычок соединительной муфты стояночного тормоза.

   2. Вставьте трос стояночного тормоза и установите язычок.



8. 8
   Установите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).
9. 9
   С обеих сторон.

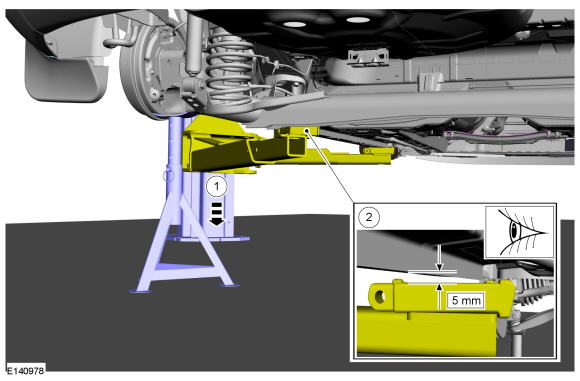

   Расположите опору оси, поддерживающую ось балки. Ниже подъемник, сохраняя зазор 5 мм между транспортным средством и подъемником.
   Используйте общее оборудование: подставки для транспортных средств/осей.



10. 10
    С обеих сторон.

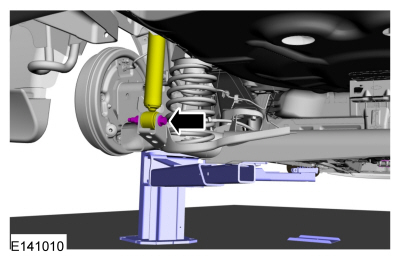

    Затяните нижний болт и гайку амортизатора.
    Крутящий момент: 85 фунт-футов (115 Н·м)



11. 11
    Установите колесо и шину.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
12. 12
    Прокачайте тормозную систему.
    См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
13. 13
    Отрегулируйте трос стояночного тормоза.
    См.: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод, Общие процедуры).
14. 14
    Установите напольную консоль.
    См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
