Втулка продольного рычага. Снятие и установка

Специальные инструменты) / Общее оборудование

	205-199 (Т83Т-3132-А1) Установщик шпинделя/оси Т83-4000-А ТКИТ-1983-Ф ТКИТ-1983-ФЛМ ТКИТ-1983-FX
	205-353 (Т95Т-3132-С) Установщик, сальник шпинделя переднего колеса ТКИТ-1995-Ф ТКИТ-1995-FM/FLM
	308-062 (Т77ДЖ-7025-М) Установщик, подшипник входного вала
Трансмиссионный домкрат
Подставки для транспортных средств/осей

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2

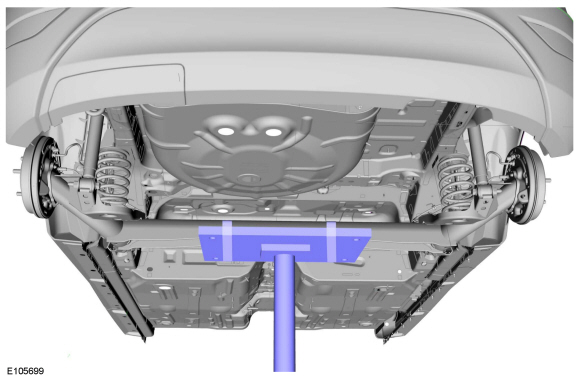

   Поддержите задний мост в сборе.
   Используйте общее оборудование: трансмиссионный домкрат.



3. 3

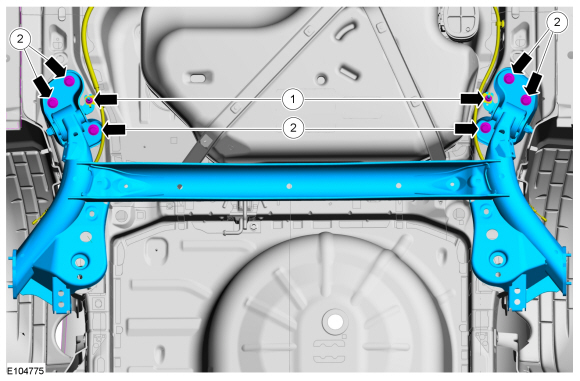

   1. Снимите гайки кронштейна троса стояночного тормоза.

   2. Отверните болты крепления кронштейна к раме и снимите ось в сборе.



4. 4
   С обеих сторон.

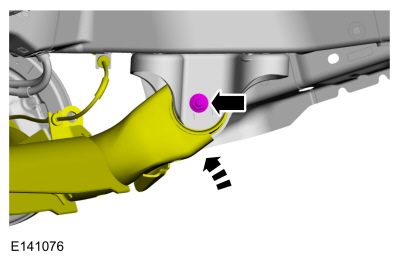

   Опустите заднюю ось в сборе, снимите и выбросьте гайку и болт продольного рычага.



5. 5
   Используя специальные инструменты, снимите втулку продольного рычага.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси. , 205-353 (Т95Т-3132-С) Установщик, сальник шпинделя переднего колеса.



Монтаж

1. 1

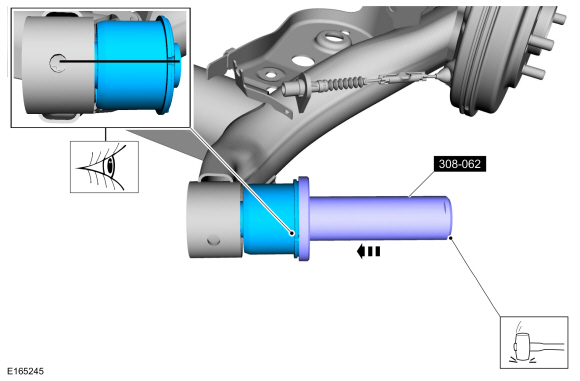

   Используя специальный инструмент, установите втулку продольного рычага.
   Используйте специальный сервисный инструмент: 308-062 (Т77ДЖ-7025-М) Установщик, подшипник первичного вала.



2. 2
   С обеих сторон.
   Установите задний мост в сборе и установите новые гайку и болт продольного рычага.



3. 3

   Установите задний мост в сборе.


   1. Установите гайки кронштейна троса стояночного тормоза.
      Крутящий момент: 18 фунт-футов (25 Н·м)

   2. Установите болты крепления кронштейна моста к раме.
      Крутящий момент: 92 фунта-фута (125 Н·м)



4. 4
   С обеих сторон.
   Расположите опору оси, поддерживающую ось балки. Ниже подъемник, сохраняя зазор 5 мм между транспортным средством и подъемником.
   Используйте общее оборудование: подставки для транспортных средств/осей.



5. 5
   С обеих сторон.
   Затяните новую гайку и болт продольного рычага.
   Крутящий момент:
   Этап 1: 59 фунт-футов (80 Н·м)
   Этап 2: 120°



6. 6
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
