Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / головка блока цилиндров. Разборка и сборка узлов

Специальные инструменты) / Общее оборудование

	303-1249 Компрессор клапанной пружины ТКИТ-2006УФ-ФЛМ ТКИТ-2006УФ-РЯД
	303-300 (Т87С-6565-А) Комплект, Компрессор клапанной пружины ТКИТ-1988-ФЕСТИВА Т88С-1000-СТ ТКИТ-1988-ТРЕЙСЕР ТКИТ-2009ТС-Ф
	303-350 (Т89П-6565-А) Компрессор, клапанная пружина ТКИТ-1990-ЛМХ ТКИТ-1989-Ф ТКИТ-1989-FM ТКИТ-1989-ФЛМ
	303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины ТКИТ-1994-LMH/MH2 ТКИТ-1994-ФХ/ФМХ/ФЛМХ

Материалы

РАЗБОРКА

УВЕДОМЛЕНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, включая любой материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя.

ПРИМЕЧАНИЕ: Если компоненты необходимо переустановить, отметьте место удаленных компонентов, они должны быть установлены в том же месте.

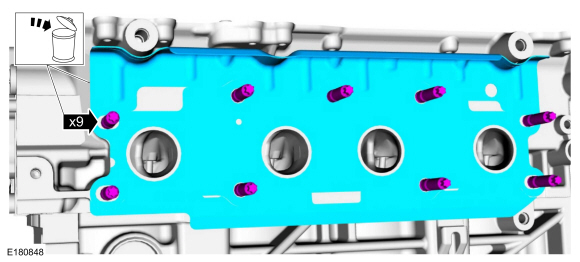

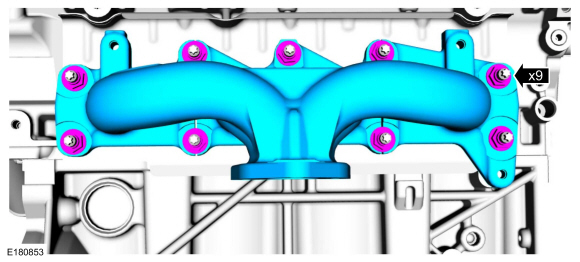

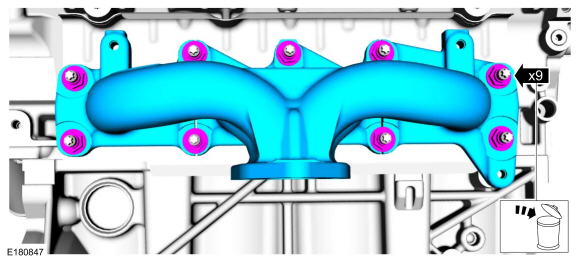

1. См.: Очистка и проверка выпускного коллектора (303-00 Система двигателя — общая информация, общие процедуры).

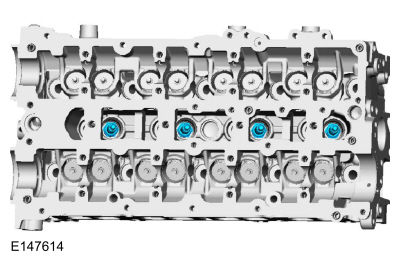

1. УВЕДОМЛЕНИЕ: Используйте только ручной инструмент при снятии или установке свечи зажигания, иначе может произойти повреждение головки блока цилиндров или свечи зажигания.

   ПРИМЕЧАНИЕ: Используйте сжатый воздух, чтобы удалить любой посторонний материал из свечи зажигания, прежде чем снимать свечи зажигания.

1. ПРИМЕЧАНИЕ: Используйте небольшую отвертку и универсальную смазку, чтобы снять цанги клапана.

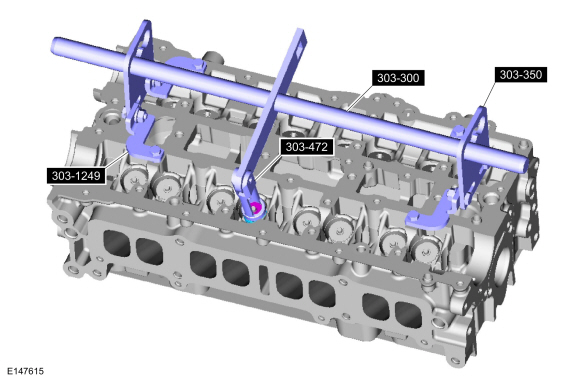

   Используйте специальный сервисный инструмент: 303-300 (Т87С-6565-А) Комплект, Компрессор Пружины Клапана. , 303-350 (Т89П-6565-А) Компрессор, клапанная пружина. , 303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины. , 303-1249 Компрессор клапанной пружины.
   Материал: Универсальная смазка-спрей Motorcraft® / XL-5-A (ЭСБ-M1C93-B)

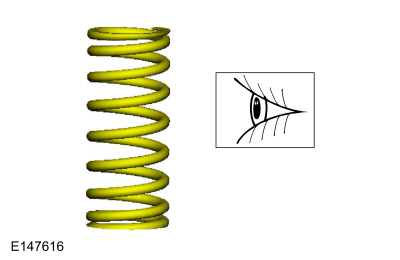

1. При необходимости установите новые детали.

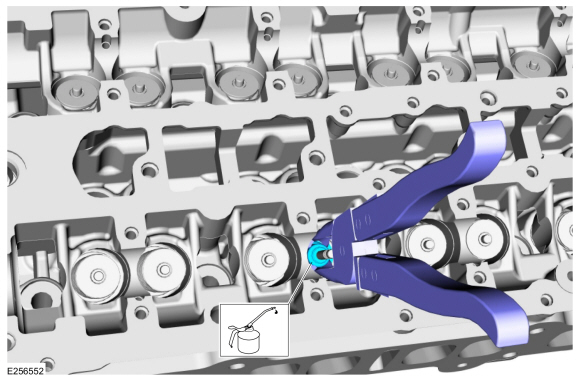

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы для маслосъемных колпачков (например, BeTooll HW0107 или аналогичный).

   • Используйте имеющиеся в продаже плоскогубцы для уплотнения штока клапана, чтобы снять уплотнение штока клапана.

   • Выбросьте уплотнение штока клапана.

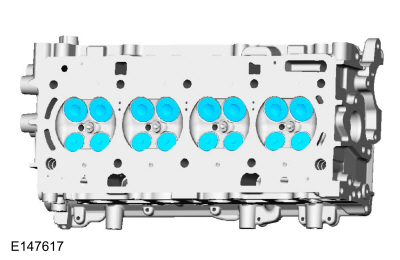

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение клапанов, если они будут использоваться повторно.

1. ПРИМЕЧАНИЕ: При необходимости установите новые детали.

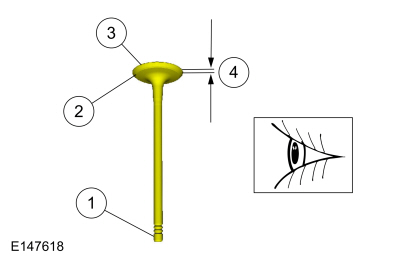

   1. Конец стержня для канавок или биговки.

   2. Поверхность клапана и кромка для ямок, канавок или царапин.

   3. Головка клапана на признаки подгорания, эрозии, коробления и растрескивания.

   4. Запас клапана на износ.


СБОРКА

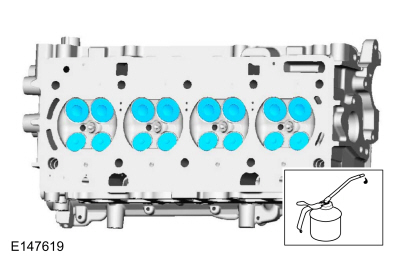

1. ПРИМЕЧАНИЕ: При установке оригинальных клапанов убедитесь, что клапаны устанавливаются в то же положение, из которого они были сняты. Смажьте стержни клапанов чистым моторным маслом.

   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы для маслосъемных колпачков (например, BeTooll HW0107 или аналогичный).

   • Смажьте уплотнение штока клапана чистым моторным маслом.
     Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
   • Используйте имеющиеся в продаже плоскогубцы для уплотнения штока клапана, чтобы установить уплотнение штока клапана.


1. ПРИМЕЧАНИЕ: Используйте небольшую отвертку и универсальную смазку для установки цанг клапанов.

   Проверьте посадку цангового клапана.
   Используйте специальный сервисный инструмент: 303-300 (Т87С-6565-А) Комплект, Компрессор Пружины Клапана. , 303-350 (Т89П-6565-А) Компрессор, клапанная пружина. , 303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины. , 303-1249 Компрессор клапанной пружины.
   Материал: Универсальная смазка-спрей Motorcraft® / XL-5-A (ЭСБ-M1C93-B)

1. УВЕДОМЛЕНИЕ: Используйте только ручной инструмент при снятии или установке свечи зажигания, иначе может произойти повреждение головки блока цилиндров или свечи зажигания.

   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. • Крутящий момент: 15 фунт-футов (21 Нм)
   • Затяните крепеж в соответствии со спецификацией во второй раз.
     Крутящий момент: 15 фунт-футов (21 Нм)

1. Крутящий момент: 21 фунт-фут (29 Нм)

1. Крутящий момент: 89 фунтов на дюйм (10 Нм)

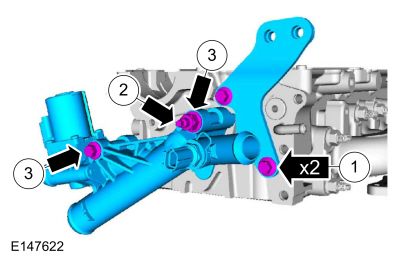

1. 1. Крутящий момент: 168 фунтов на дюйм (19 Нм)
   2. Крутящий момент: 44 фунта на дюйм (5 Нм)
   3. Крутящий момент: 159 фунтов на дюйм (18 Нм)
