Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma/поршневой. Разборка и сборка узлов

Форд Фиеста 2014 - 2019 Руководство по ремонту / Двигатель / Двигатель — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma / Поршень. Разборка и сборка узлов

Материалы

Имя Спецификация
Моторное масло — SAE 5W-20 — полусинтетическое моторное масло
ХО-5W20-Q1SP 		WSS-M2C945-B1

РАЗБОРКА

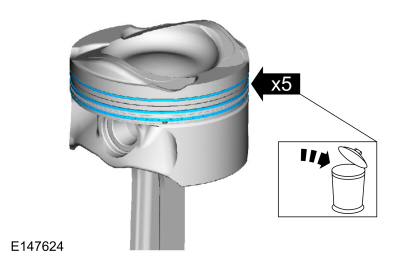

  1. Снимите и выбросьте поршневые кольца.

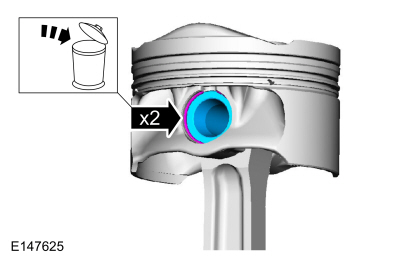

    • Снимите и выбросьте фиксаторы поршневого пальца.

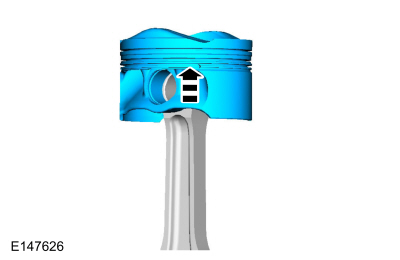

    • Снимите поршневой палец.
  1. Снимите поршень с шатуна.

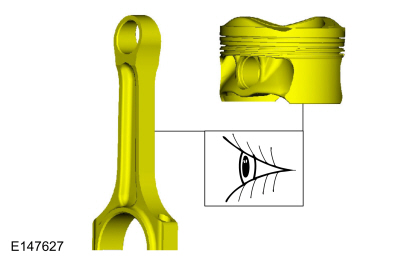

  1. Осмотрите поршень.
    См.: Проверка поршня (303-00 Система двигателя — общая информация, общие процедуры).

СБОРКА

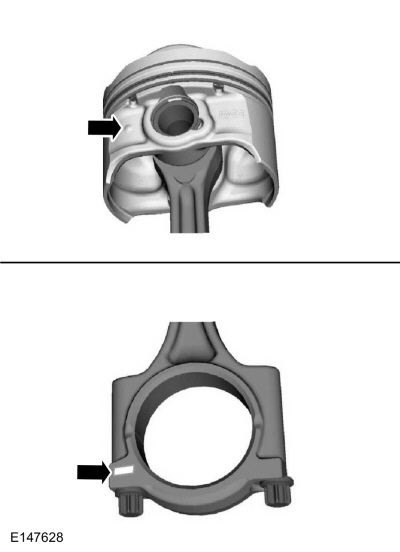

  1. Указывает на переднюю часть двигателя.
  1. Установите поршень на шатун.

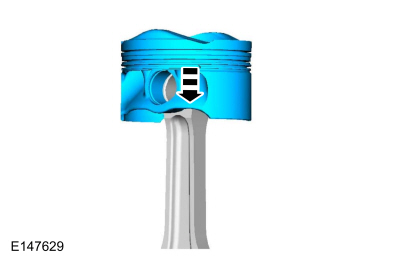

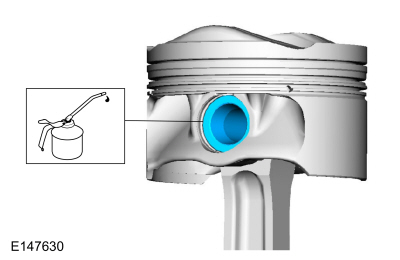

  1. Смажьте чистым моторным маслом и установите поршневой палец.
    Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

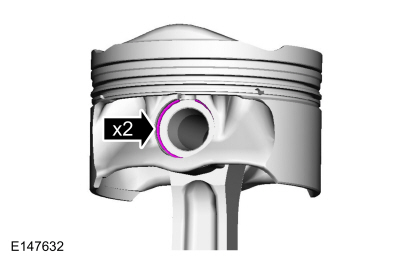

  1. Установите новые фиксаторы поршневого пальца.

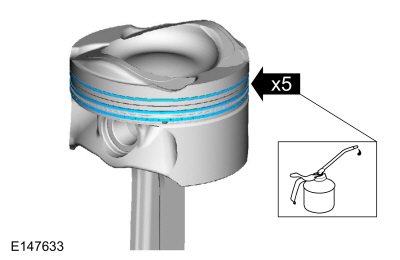

  1. Смажьте чистым моторным маслом и установите новые поршневые кольца.
    Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

  1. ПРИМЕЧАНИЕ: Верхнее и нижнее компрессионные кольца должны быть снабжены идентификационными метками на верхней стороне.

    ПРИМЕЧАНИЕ: Стрелки обращены к передней части двигателя.

    ПРИМЕЧАНИЕ: Совместите поршневые кольца на поршне.

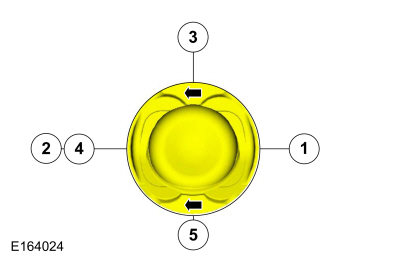

    1. Расположение верхнего зазора компрессионного кольца.
    1. Нижнее расположение зазора компрессионного кольца.
    1. Расположение кольцевого зазора верхнего маслосъемного сегмента.
    1. Расположение зазора расширительного кольца.
    1. Расположение кольцевого зазора нижнего маслосъемного сегмента.
