Ford Fiesta: Приборная панель и консоль / напольная консоль. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Автомобили с механической коробкой передач

1. Снимите чехол рычага переключения передач.
   См.: Чехол рычага переключения передач (308-06 Внешние органы управления механической коробкой передач — 5-ступенчатая механическая коробка передач Коробка передач – B5/IB5/6-ступенчатая механическая коробка передач – B6, снятие и Монтаж).


Автомобили с автоматической коробкой передач

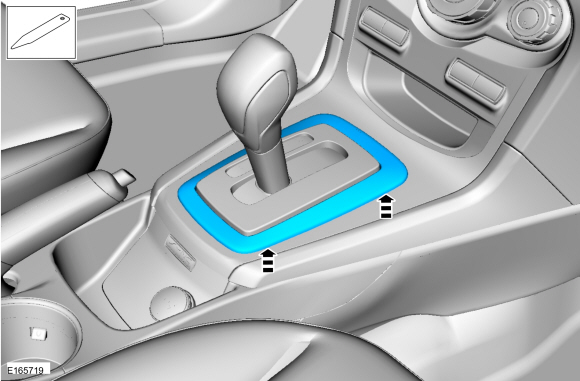

1. Снимите отделочную панель рычага селектора.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

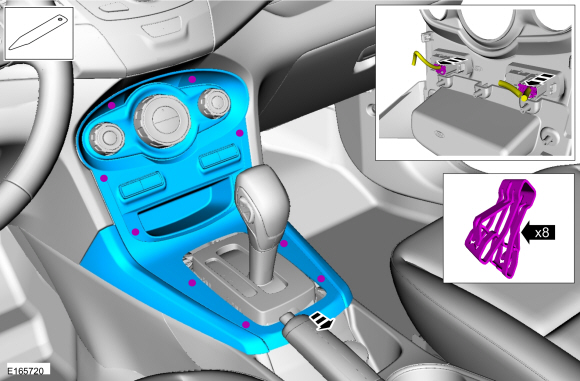

1. Освободите зажимы и снимите нижнюю панель отделки панели приборов. Отсоедините электрические разъемы.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

Все автомобили

1. С обеих сторон.

   1. Снимите винт.

   2. Освободите фиксаторы и снимите боковую панель отделки напольной консоли.


Если есть

1. ПРИМЕЧАНИЕ: Показана автоматическая коробка передач, механическая коробка передач аналогична.

   Освободите фиксаторы и снимите верхнюю панель отделки напольной консоли. Отсоедините электрические разъемы.

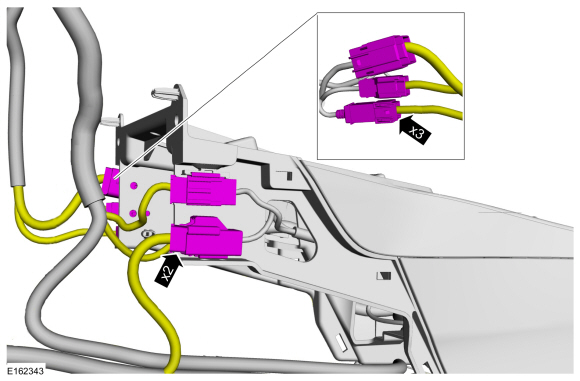

1. Отсоедините электрические разъемы.

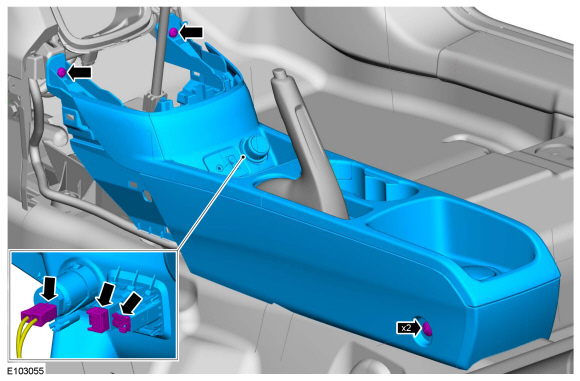

Консоль без подлокотника

1. Снимите винты и напольную консоль. Отсоедините электрические разъемы.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

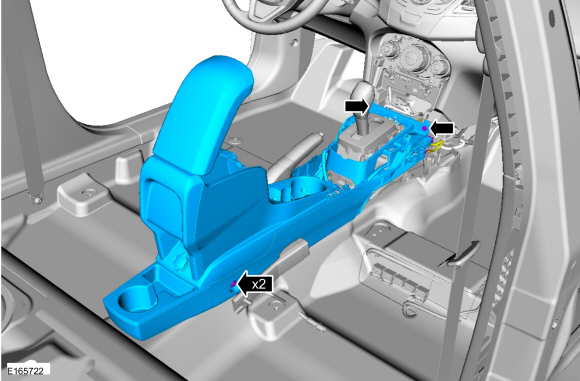

Консоль с подлокотником

1. Выверните винты, болты, отсоедините электрические разъемы и снимите напольную консоль.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
