Ford Fiesta: Приборная панель и консоль / Приборная панель. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Автомобили с кондиционером

1. Восстановите хладагент.
   См.: Восстановление системы кондиционирования воздуха (A/C), Откачка и заправка (Система климат-контроля 412-00 — Общие сведения) Информация) .


Все автомобили

1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

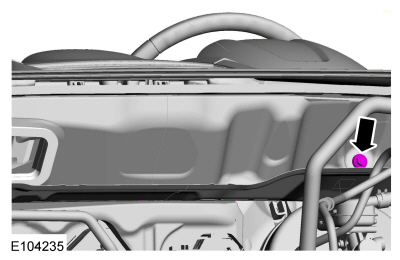

1. ПРИМЕЧАНИЕ: Электродвигатель стеклоочистителя показан снятым для наглядности.

   ПРИМЕЧАНИЕ: Получите доступ к болту через рычаг узла стеклоочистителя.

   Снимите болт.
   Крутящий момент: 18 фунт-футов (25 Нм)

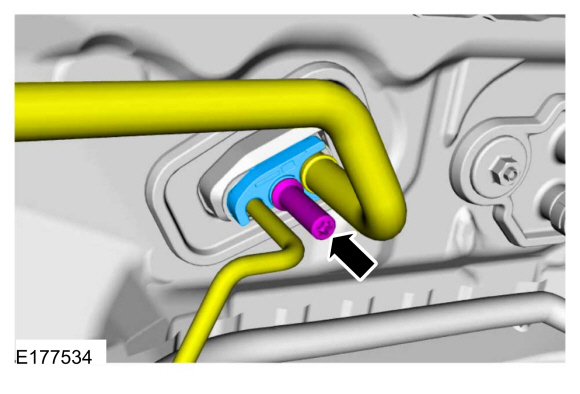

1. Снимите шпильку трубы испарителя, отложите фланец и трубу в сторону.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

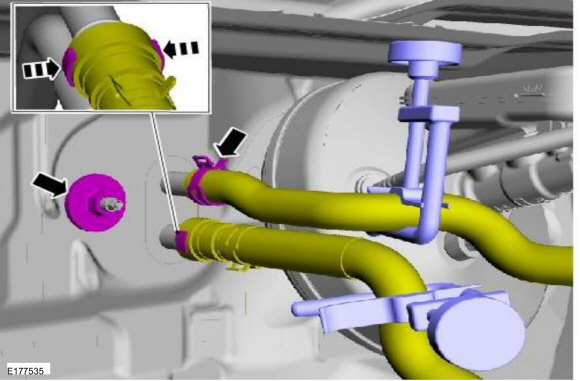

1. ПРИМЕЧАНИЕ: Убедитесь, что все отверстия охлаждающей жидкости закрыты, или охлаждающая жидкость может просочиться внутрь автомобиля, когда приборная панель удаленный.



   • Установите клещи для зажима шлангов на шланги охлаждающей жидкости.
     Используйте общее оборудование: Хомут(ы) для шланга
   • Ослабьте хомут и отсоедините шланг охлаждающей жидкости.

   • Нажмите на язычок и отсоедините шланг охлаждающей жидкости.

   • Снимите гайку.
     Крутящий момент: 9 фунтов на дюйм (1 Нм)

Автомобили без кондиционера

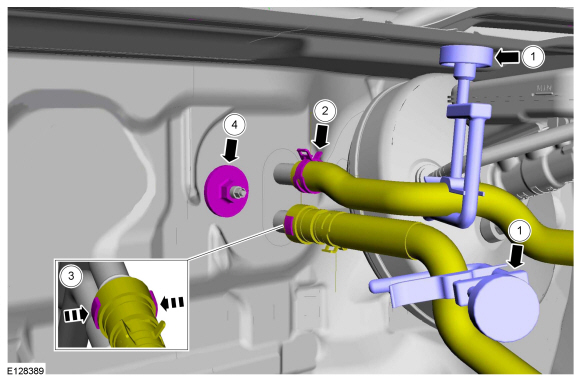

1. ПРИМЕЧАНИЕ: Убедитесь, что все отверстия охлаждающей жидкости закрыты, или охлаждающая жидкость может просочиться внутрь автомобиля, когда приборная панель удаленный.



   1. Установите клещи для зажима шлангов на шланги охлаждающей жидкости.
      Используйте общее оборудование: Хомут(ы) для шланга
   2. Ослабьте хомут и отсоедините шланг охлаждающей жидкости.

   3. Нажмите на язычок и отсоедините шланг охлаждающей жидкости.

   4. Снимите гайку.
      Крутящий момент: 9 фунтов на дюйм (1 Нм)

Все автомобили

1. Снимите переднюю дверь со стороны водителя.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).


1. Снимите сиденье водителя.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).


Автомобили с автоматической коробкой передач

1. Снимите рычаг селектора в сборе.
   См.: Рычаг селектора в сборе (307-05 Автоматическая коробка передач). Внешние органы управления — 6-ступенчатая коробка передач PowerShift — DPS6/6DCT250, Снятие и установка).


Автомобили с механической коробкой передач

1. Снимите рычаг переключения передач.
   См. также: Рычаг переключения передач (308-06 Внешние органы управления механической коробкой передач — 5-ступенчатая механическая коробка передач Коробка передач – B5/IB5/6-ступенчатая механическая коробка передач – B6, снятие и Монтаж).


Все автомобили

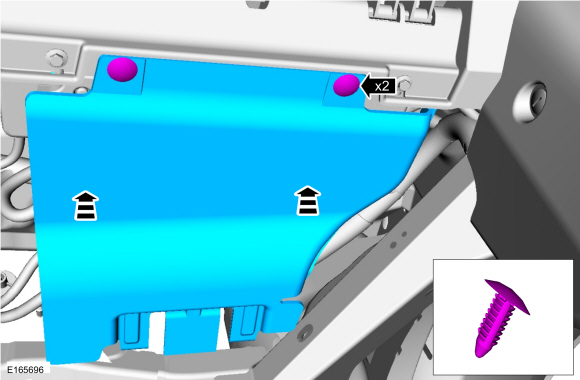

1. Снимите фиксаторы и правую изоляционную панель.

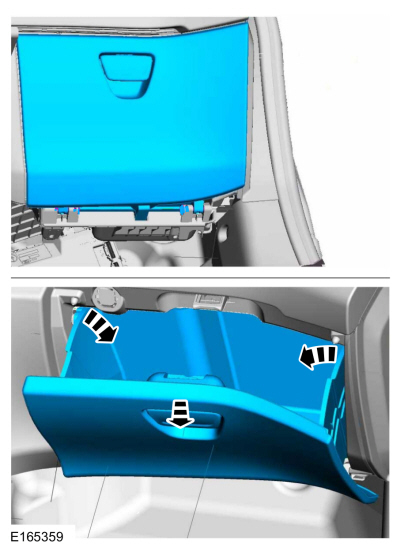

1. Освободите фиксаторы и снимите бардачок.

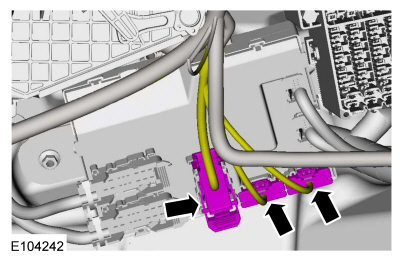

1. Отсоедините электрические разъемы.


1. С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

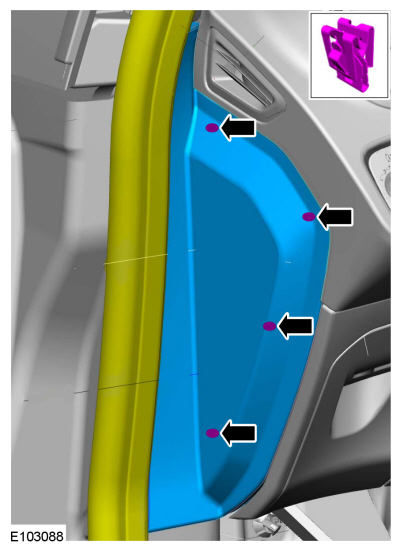

1. С обеих сторон.
   Отведите уплотнитель передней двери в сторону, освободите защелки и снимите отделочную панель приборной панели.

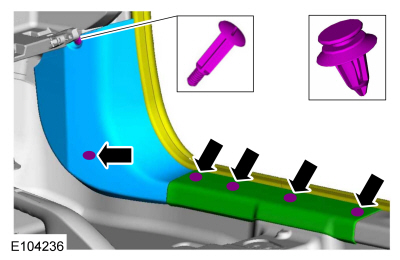

1. С обеих сторон.
   Отведите уплотнитель передней двери в сторону, снимите кнопки, накладку порога и нижнюю панель отделки капота.

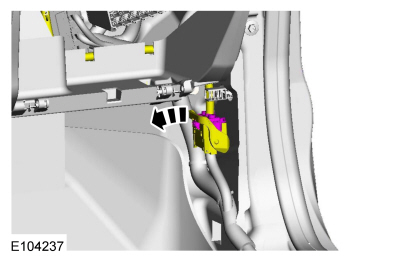

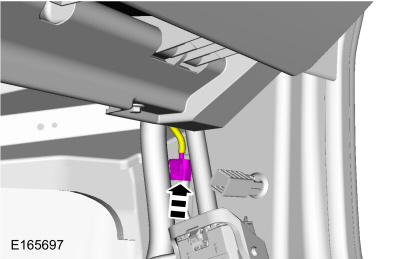

1. Отсоедините электрический разъем.


1. Отсоедините электрический разъем.


1. УВЕДОМЛЕНИЕ: Не позволяйте рулевому колесу вращаться во время вал рулевой колонки отсоединен или повреждена часовая пружина может привести. Если есть признаки того, что вал вращался, снимите и центрировать часовую пружину. Дополнительную информацию см. в разделе 501-20Б.

1.

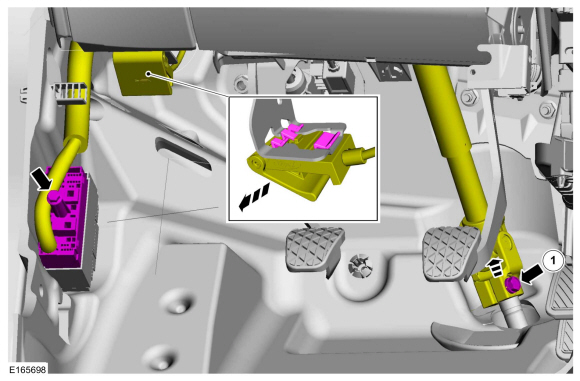

   1. Выверните болт и отсоедините вал рулевой колонки.
      Крутящий момент: 21 фунт-фут (28 Нм)
   • Отсоедините электрический разъем и отложите жгут проводов в сторону.

   • Освободите защелки и отведите ручку фиксатора капота в сторону.


1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы разрядить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до ремонта. завершено. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.



   1. Выверните болты, отсоедините фиксаторы жгута проводов и снимите центральную распорку панели приборов.
      Крутящий момент: 18 фунт-футов (25 Нм)

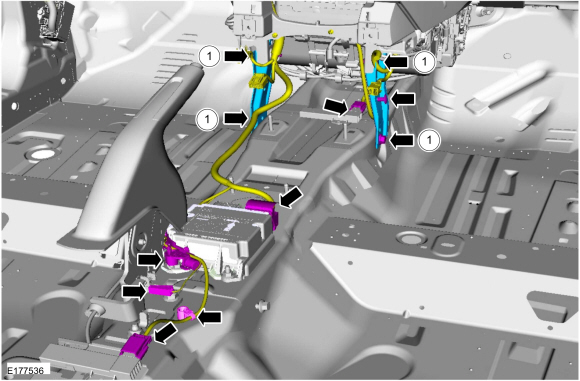

   • Отсоедините электрические разъемы, снимите фиксаторы проводки и отложите жгут проводов в сторону.

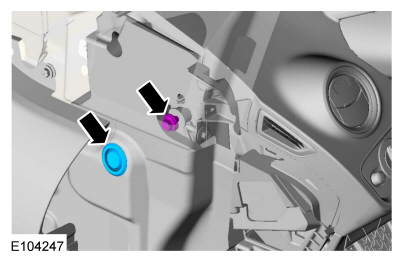

1. Снимите болт крепления стойки А к поперечной балке автомобиля и заглушку.
   Крутящий момент: 18 фунт-футов (25 Нм)

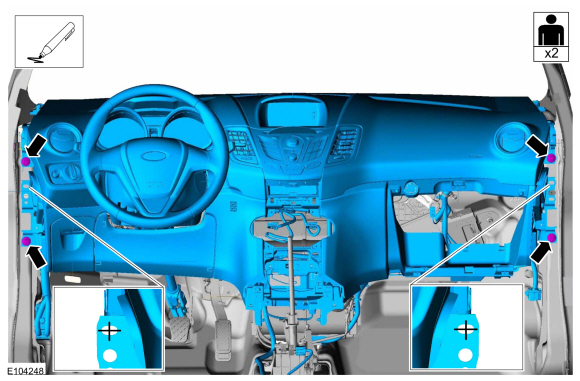

1. ПРИМЕЧАНИЕ: Во избежание повреждения панели приборов на этом этапе требуется помощь помощника.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не мешается перед снятием панели приборов или повреждением к компонентам может произойти.

   Отметьте положение приборной панели индексом, чтобы облегчить установка панели приборов, снимите болты крепления панели приборов и панель приборов.
   Крутящий момент: 18 фунт-футов (25 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, General процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03A Охлаждение двигателя — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma, Общие процедуры).
