Ford Fiesta: ручки, замки, защелки и системы входа / Замки, замки и системы входа. Диагностика и тестирование

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Ручки, замки, защелки и системы входа / Замки, защелки и входные системы. Диагностика и тестирование

Диаграмма кодов неисправности: BCM

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

млрд кубометров Диаграмма кодов неисправности

код неисправности	Описание	Действие
Б108Ф: 23	Переключатель блокировки/разблокировки кабины: низкий уровень сигнала	ПЕРЕЙТИ к точному тесту K
B1108:77	Электродвигатель центрального замка двери водителя: Заданное положение недоступно	ПЕРЕЙТИ к точечному тесту L
Б1108:92	Электродвигатель центрального замка двери водителя: неисправность или неправильная работа	ПЕРЕЙТИ к точечному тесту L
B113E: 23	Внешний переключатель открытия багажника/багажника: низкий уровень сигнала	ПЕРЕЙТИ к точному тесту M
Б1187:92	Двигатель багажника: производительность или неправильная работа	ПЕРЕЙТИ к точному тесту M
B1D21:62	Переключатель дистанционного управления: Ошибка сравнения сигналов	ПЕРЕЙТИ к точному тесту N
Все остальные диагностические коды неисправностей (DTC)	-	СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

Таблица DTC: Модуль RFA

Таблица кодов неисправности модуля RFA

код неисправности	Описание	Действие
Б10К6:1Ф	Внешняя магистральная антенна: прерывистый контур	ПЕРЕЙТИ к пинпойнт-тесту S
B10D1:24	Левая передняя кнопка блокировки: постоянно высокий уровень сигнала	ПЕРЕЙТИ к точечному тесту R
B10D3:24	Правая передняя кнопка блокировки: постоянно высокий уровень сигнала	ПЕРЕЙТИ к точечному тесту R
Б113Е:24	Внешняя загрузка/магистраль: высокий уровень сигнала	ПЕРЕЙТИ к точному тесту M
B11FD:1F	Левая передняя внешняя антенна: Прерывистый контакт цепи	ПЕРЕЙТИ к точечному тесту R
Б1210:1Ф	Правая передняя внешняя антенна: Прерывистый сигнал цепи	ПЕРЕЙТИ к точечному тесту R
U201F:00	Внешний приемник: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту O
U201F:13	Внешний приемник: цепь разомкнута	ПЕРЕЙТИ к точечному тесту O
Все остальные диагностические коды неисправностей (DTC)	-	СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).

Таблицы симптомов

Таблица симптомов: Ручки, замки, защелки и системы входа — механические

Состояние	Возможные причины	Действия
Трудно открыть или закрыть дверь с любой дверной ручки	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
Дверь затруднена или не открывается с наружной ручки двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту B
Дверь с трудом открывается или не открывается с внутренней ручки двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту C
Заедает наружная ручка открывания двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту D
Заедает ручка открытия внутренней двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту E
Скрип-треск-цоканье из двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту F
Цилиндр ручного замка двери не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту G
Цилиндр замка зажигания с трудом поворачивается	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту H
Ключ с трудом вставляется в личинку замка зажигания	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту H
Цилиндр замка зажигания не может быть возвращен в положение OFF	Обратитесь к тесту Pinpoint	СМ.: Электрические компоненты рулевого колеса и рулевой колонки (211-05). Электрические компоненты рулевого колеса и колонки, диагностика и проверка).

Таблица симптомов: ручки, замки, защелки и дверные системы — электрические

Состояние	Возможные причины	Действия
Все дверные замки не работают	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту I
Один или несколько дверных замков не работают	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту J
Все дверные замки не работают от выключателя управления дверными замками.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту K
Индикатор дверного замка не работает или горит постоянно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту L
Блокировка крышки багажника/багажного отделения не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту M
Замок багажника не защелкивается	Проводка, клеммы или разъемы Защелка задней двери	ОТСОЕДИНИТЕ защелку задней двери электрический разъем и ПРОВЕРЬТЕ работу защелки с помощью отвертка. Если защелка не полностью запирается (2 щелчка), УСТАНОВИТЕ новую защелку двери багажного отделения. СМ.: Защелка задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Если защелка полностью защелкивается (2 щелчка), ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможную причины короткого замыкания.
Замок крышки багажника не защелкивается	Проводка, клеммы или разъемы Замок крышки багажника	ОТСОЕДИНИТЕ багаж электрический разъем замка крышки отсека и ПРОВЕРЬТЕ работу защелку с помощью отвертки. Если защелка не полностью защелки (2 щелчка), УСТАНОВИТЕ новую защелку крышки багажника. СМ.: Защелка крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Если защелка полностью защелкивается (2 щелчка), ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможную причины короткого замыкания.
Передатчик РКЭ не работает (без кнопки запуска)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту N
Передатчик РКЭ не работает (с кнопочным пуском)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту O
Отдельная кнопка/функция не работает с передатчика RKE.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту P
Передатчик RKE имеет плохую дальность действия	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту Q
Автоблокировка не работает	Автоблокировка отключена	ВКЛЮЧИТЕ функцию автоблокировки. СМ. Литературу владельца.
Авторазблокировка не работает	Автоматическая разблокировка отключена	ВКЛЮЧИТЕ функцию автоматической разблокировки. СМ. Литературу владельца.
Умная разблокировка не работает.	Обратитесь к тесту Pinpoint	Для автомобилей, не оборудованных запуск с кнопки, ПРОВЕРЬТЕ звуковой сигнал при включении зажигания. ССЫЛАТЬСЯ Кому: контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Инструментарий, центр сообщений и предупреждающие звуковые сигналы, диагностика и Тестирование). Для автомобилей, оборудованных запуск с кнопки, ПРОВЕРЬТЕ, что пассивный ключ не запускает автомобиль из различных областей салона автомобиля. Ссылаться на: Пассивная противоугонная система (PATS) (419-01C Пассивная противоугонная система (PATS) - Автомобили с: бесключевым доступом и запуском с кнопки, диагностикой и тестирование).
Интеллектуальная разблокировка крышки багажника/багажного отделения не работает	Обратитесь к тесту Pinpoint	ДИАГНОСТИРОВАТЬ пассивный ключ не запуска автомобиля из различных мест в салоне транспортное средство. СМ.: Пассивная противоугонная система (PATS) (419-01C Passive Противоугонная система (PATS) — автомобили с бесключевым доступом и кнопкой Запуск, диагностика и тестирование).
2-этапное отпирание дверей работает неправильно	2-этапное отпирание дверей запрограммировано неправильно	ЗАПРОГРАММИРОВАТЬ 2-этапное отпирание двери. СМ.: Программирование поэтапной разблокировки (501-14 Ручки, замки, защелки и системы входа, общие процедуры).
Функция пассивного входа в дверь не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту R
Функция пассивного входа в заднюю дверь/крышку багажного отделения не работает.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту S

Точные тесты

Трудно открыть или закрыть дверь с любой дверной ручки

Нормальная работа и неисправности

защелка двери может приводиться в действие внутренней или внешней ручкой двери. При срабатывании дверная защелка освобождается и позволяет двери открыться. Если дверная защелка или дверные петли имеют недостаточную смазку или если защелка или дверца смещены, это приводит к приложению дополнительной силы при открытии или закрытии двери.

Возможные причины

Выравнивание дверей
Дверные петли
Регулировка бойка
Дверная защелка

ТОЧНЫЙ ТЕСТ A: ДВЕРЬ ТРУДНО ОТКРЫТЬ ИЛИ ЗАКРЫТЬ ЛЮБОЙ ДВЕРНОЙ РУЧКОЙ

A1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧЕК

Откройте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь с трудом открывается с внешней ручки, ПЕРЕЙДИТЕ к пинпойнт-тесту B. Если дверь с трудом открывается внутренней ручкой, ПЕРЕЙДИТЕ к пинпойнт-тесту С.

Нет

ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ

Открой дверь.

С помощью отвертки полностью закройте защелку (2 щелчка).

Убедитесь, что защелка легко открывается, потянув за внутреннюю/внешнюю ручку двери.

Защелка легко открывается?

Да	ПЕРЕЙТИ на А4

Нет

ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ПОСЛЕ СМАЗКИ

Смажьте дверную защелку.
СМ.: Смазка дверных защелок (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

С помощью отвертки полностью закройте защелку (2 щелчка).

Убедитесь, что защелка легко открывается, потянув за внутреннюю/внешнюю ручку двери.

Защелка легко открывается?

Да	Беспокойство вызывала недостаточно смазанная дверная защелка.

Нет

УСТАНОВИТЕ новую дверную защелку. Для замка входной двери,
СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для замка задней двери,
СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

A4 ПРОВЕРЬТЕ РЕГУЛИРОВКУ СТОЙКИ

Проверьте регулировку бойка.

Правильно ли отрегулирован ударник?

Да	ПЕРЕЙТИ к A5

Нет

ОТРЕГУЛИРОВАТЬ ударник по мере необходимости.

A5 ПРОВЕРЬТЕ ВЫРАВНИВАНИЕ ДВЕРИ

Проверьте выравнивание двери.

Правильно ли выровнена дверь?

Да	СМАЗАТЬ дверные петли.

Нет

ОТРЕГУЛИРУЙТЕ дверь по мере необходимости. Для входной двери,
СМ.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры). Для задней двери,
СМ.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).

Дверь с трудом открывается или не открывается с наружной ручки двери

Нормальная работа и неисправности

Наружная ручка двери соединена с защелкой двери исполнительным механизмом. кабель. При вытягивании внешней ручки двери трос привода тянет рычаг защелки. Когда рычаг защелки перемещается, дверная защелка отпускает, позволяя двери открыться.

Возможные причины

Сломанная или связывающая связь
Усиление внешней ручки двери
Дверная защелка

ТОЧНЫЙ ТЕСТ B: ДВЕРЬ ТРУДИТСЯ ИЛИ НЕ ОТКРЫВАЕТСЯ С НАРУЖНОЙ РУЧКИ

B1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧЕК

ПРИМЕЧАНИЕ: Чтобы отпереть и разблокировать внутреннюю дверную ручку задней двери, необходимо дважды потянуть ее. Открывайте и закрывайте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь открывается с трудом/не открывается только внешней ручкой, ПЕРЕЙДИТЕ к B2. Если дверь открывается с трудом/не открывается только с внутренней ручки двери, ПЕРЕЙДИТЕ к тесту точного определения C.

Нет

ПЕРЕЙТИ к пинпойнт-тесту А

B2 ПРОВЕРЬТЕ РАБОТУ НАРУЖНОЙ РУЧКИ И ТРОСА ДВЕРИ

Отсоедините трос привода наружной ручки двери от замка двери.

Нажмите на наружную ручку двери, наблюдая за рычажным механизмом и тросом.

Какие-либо компоненты наружной ручки двери или тяги заедают или сломаны?

Да	ПЕРЕЙТИ к B3

Нет

УСТАНОВИТЕ новую дверную защелку. Для входной двери,
СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для задней двери,
СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

B3 ПРОВЕРЬТЕ УСИЛЕНИЕ НАРУЖНОЙ РУЧКИ ДВЕРИ

Отсоедините трос привода наружной ручки двери от усилителя наружной ручки двери.

Потяните и отпустите наружную ручку двери.

Правильно ли работает наружная ручка двери?

Да	УСТАНОВИТЕ новый трос внешней ручки двери.

Нет

УСТАНОВИТЕ новый усилитель наружной ручки двери. Для входной двери,
ССЫЛАТЬСЯ к: Усиление внешней ручки передней двери (501-14 ручки, замки, Замки и системы входа, снятие и установка). Для задней двери,
СМ.: Усиление внешней ручки задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Дверь с трудом открывается или не открывается с внутренней ручки двери

Нормальная работа и неисправности

внутренняя дверная ручка соединена с дверной защелкой исполнительным механизмом кабель. При вытягивании внутренней ручки двери трос натягивается на рычаг защелки. Когда рычаг защелки перемещается, защелка двери освобождается, позволяя открыть дверь.

Возможные причины

Сломанный или заедающий кабель/связь
Дверная защелка

Визуальный осмотр и предварительная диагностика

Для задних дверей убедитесь, что замок для безопасности детей находится в открытом положении.

ТОЧНЫЙ ТЕСТ C: ДВЕРЬ ТРУДИТСЯ ИЛИ НЕ ОТКРЫВАЕТСЯ С ВНУТРЕННЕЙ РУЧКИ

C1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧОК

ПРИМЕЧАНИЕ: Убедитесь, что замок для безопасности детей находится в положении разблокировки задних дверей.

ПРИМЕЧАНИЕ: Чтобы разблокировать и разблокировать внутреннюю дверную ручку задней двери, необходимо дважды потянуть ее. Откройте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь открывается с трудом/не открывается только от внутренней ручки двери, ПЕРЕЙДИТЕ к С2. Если дверь открывается с трудом/не открывается только с внешней ручки двери, ПЕРЕЙДИТЕ к точному тесту B.

Нет

ПЕРЕЙТИ к пинпойнт-тесту А

C2 ПРОВЕРЬТЕ РАБОТУ РУЧКИ ВНУТРЕННЕЙ ДВЕРИ И ТРОСА/СОЕДИНЕНИЯ

Снимите панель обшивки двери.

Установите внутреннюю ручку двери обратно на трос отпирания.

Управляйте внутренней ручкой двери, наблюдая за тросом/рычажным механизмом.

Какие-либо компоненты внутренней дверной ручки или тросы/рычаги заедают или сломаны?

Да	РЕМОНТ при необходимости.

Нет

Ручки открывания наружной двери заедают

Нормальная работа и неисправности

Возможные причины

Связующая связь
Сломанная возвратная пружина рукоятки
Дверная защелка

ТОЧНОЕ ИСПЫТАНИЕ D: НАРУЖНАЯ РУЧКА ДОПОЛНИТЕЛЬНОЙ ДВЕРИ ЗАТЯГИВАЕТСЯ

D1 ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ И РАБОТУ СОЕДИНЕНИЯ

Отсоедините трос привода наружной ручки двери от замка двери.

Нажмите на наружную ручку двери, наблюдая за рычажным механизмом.

Заедают ли какие-либо компоненты наружной ручки двери или тяги?

Да	ПЕРЕЙДИТЕ к D2

Нет

D2 ПРОВЕРЬТЕ НА СЛОМАННУЮ ВОЗВРАТНУЮ ПРУЖИНУ

Отсоедините трос привода наружной ручки двери от усилителя наружной ручки двери.

Потяните и отпустите наружную ручку двери.

Возвращается ли наружная ручка двери в закрытое положение после отпускания?

Да	УСТАНОВИТЕ новый трос внешней ручки двери.

Нет

Защелки ручки открывания внутренней двери

Нормальная работа и неисправности

внутренняя дверная ручка соединена с дверной защелкой исполнительным механизмом кабель. При вытягивании внутренней ручки двери трос натягивается на рычаг защелки. При перемещении рычага защелки дверная защелка освобождается, позволяя открыть дверь. Рукоятка имеет возвратную пружину, чтобы убедиться ручка возвращается в закрытое положение.

Возможные причины

Связывание кабеля
Сломанная возвратная пружина рукоятки
Дверная защелка

ТОЧНЫЙ ТЕСТ E: РУЧКА ДОПОЛНЕНИЯ ВНУТРЕННЕЙ ДВЕРИ ЗАСТРЕВАЕТСЯ

E1 ПРОВЕРЬТЕ НА СЛОМАННУЮ ВОЗВРАТНУЮ ПРУЖИНУ

Снимите внутреннюю ручку двери.
- Для входной двери,
  СМ.: Внутренняя ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
- Для задней двери,
  СМ.: Внутренняя ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Потяните и отпустите внутреннюю ручку двери.

Возвращается ли внутренняя ручка двери в закрытое положение после отпускания?

Да	ПЕРЕЙТИ на E2

Нет

УСТАНОВИТЕ новую внутреннюю дверную ручку. Для входной двери,
Ссылаться на: Внутренняя ручка передней двери (501-14 ручки, замки, защелки и вход системы, снятие и установка). Для задней двери,
СМ.: Внутренняя ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

E2 ПРОВЕРЬТЕ РАБОТУ ТРОСА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

Снимите трос отпирания замка внутренней двери.

Осмотрите трос открывания дверной защелки на наличие повреждений или заеданий.

Трос открывания замка двери в порядке?

Да	УСТАНОВИТЕ новую дверную защелку. Для входной двери, СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для задней двери, СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

УСТАНОВИТЕ новый трос внутренней ручки двери.

Скрип-треск-цоканье из двери

Возможные причины

Выравнивание дверей
Регулировка бойка
Дверная защелка

ТОЧНЫЙ ТЕСТ F: ШУМ ИЗ ДВЕРИ ПИСК-ГРЕМОТ-ЧУВСТВУЕТ

F1 ПРОВЕРЬТЕ НА ЛЮБЫЕ ОТКРЫТЫЕ КОМПОНЕНТЫ

Снимите панель обшивки двери.
- Для входной двери,
  СМ.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).
- Для задней двери,
  СМ.: Панель обивки задней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).

Осмотрите внутреннюю часть двери на наличие незакрепленных компонентов.

Есть ли незакрепленные детали внутри двери?

Да	РЕМОНТ при необходимости.

Нет

ПЕРЕЙТИ к F2

F2 ПРОВЕРЬТЕ РЕГУЛИРОВКУ БОЙКА

Проверьте регулировку бойка.

Правильно ли отрегулирован ударник?

Да	ПЕРЕЙТИ к F3

Нет

ОТРЕГУЛИРОВАТЬ ударник по мере необходимости.

F3 ПРОВЕРЬТЕ ВЫРАВНИВАНИЕ ДВЕРИ

Проверьте выравнивание двери.

Правильно ли выровнена дверь?

Да	ПЕРЕЙТИ к F4

Нет

F4 ПРОВЕРКА РАБОТЫ ЗАЩЕЛКИ ПОСЛЕ СМАЗКИ

Смажьте дверную защелку.
СМ.: Смазка дверных защелок (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

С помощью отвертки полностью закройте защелку (2 щелчка).

Откройте дверную защелку и прислушайтесь к шуму.

Сохраняется ли первоначальный шум после смазывания защелки?

Да	УСТАНОВИТЕ новую дверную защелку. Для входной двери, СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для задней двери, СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

Беспокойство вызывала недостаточно смазанная дверная защелка.

Цилиндр ручного дверного замка не работает

Нормальная работа и неисправности

Цилиндр дверного замка соединен с дверной защелкой через стержень замка и может использоваться для ручного запирания/отпирания двери.

Возможные причины

Согнутый или заевший шток замка и рычаг
Цилиндр дверного замка
Дверная защелка

ТОЧНЫЙ ТЕСТ G: ЦИЛИНДР ЗАМКА С РУЧНЫМ ЗАМКОМ НЕ РАБОТАЕТ

G1 ПРОВЕРЬТЕ РАБОТУ БЛОКИРОВКИ И РАЗБЛОКИРОВКИ

Вставьте ключ в личинку замка и поверните цилиндр замка в положение запирания и отпирания.

Цилиндр дверного замка свободно вращается, не запирая и не отпирая дверь?

Да	ПЕРЕЙТИ на G2

Нет

ПЕРЕЙТИ на G4

G2 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА ДВЕРИ (FREE SPIN)

Снимите цилиндр замка двери.
СМ.: Цилиндр замка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Управляйте личинкой дверного замка ключом, удерживая рычаг на личинке замка.

Свободно ли вращается ключ в личинке дверного замка, когда рычаг неподвижен?

Да	УСТАНОВИТЕ новый цилиндр дверного замка. СМ.: Цилиндр замка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

ПЕРЕЙТИ на G3

G3 ПРОВЕРЬТЕ СОЕДИНЕНИЕ ТРЯГИ ЦИЛИНДРА ЗАМКА ДВЕРИ

Осмотрите тягу цилиндра дверного замка.

Отсоединены ли шток и рычаг цилиндра дверного замка?

Да	СОЕДИНИТЕ шток цилиндра дверного замка и рычаг.

Нет

УСТАНОВИТЕ новую дверную защелку.
СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

G4 ПРОВЕРЬТЕ РАБОТУ ЦИЛИНДРА ЗАМКА ПОСЛЕ СМАЗКИ

Распылите смазку для замков (например, Motorcraft® XL-1) в отверстие личинки замка на пару секунд.

Откройте личинку дверного замка ключом.

Дверь запирается и отпирается личинкой дверного замка?

Да	Обеспокоенность вызвала недостаточно смазанный цилиндр замка. РАСПЫЛИТЕ универсальную смазку (например, Motorcraft® XL-5) в личинку замка на пару секунд, чтобы обеспечить долговременная смазка.

Нет

ПЕРЕЙТИ на G5

G5 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА НА ЗАКРЫТИЕ

Снимите цилиндр замка двери.
СМ.: Цилиндр замка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Откройте личинку дверного замка ключом.

Цилиндр дверного замка вращается свободно?

Да	ПЕРЕЙТИ на G6

Нет

УСТАНОВИТЕ новый цилиндр дверного замка.
СМ.: Цилиндр замка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

G6 ПРОВЕРЬТЕ СОЕДИНЕНИЕ ЦИЛИНДРА ЗАМКА ДВЕРИ

Приведите в действие дверной замок с помощью рычажного механизма цилиндра дверного замка.

Откройте личинку дверного замка ключом.

Шток цилиндра дверного замка и рычаг заедают, повреждены или отсоединены?

Да	РЕМОНТ по мере необходимости

Нет

Цилиндр замка зажигания с трудом поворачивается

Нормальная работа и неисправности

цилиндр замка зажигания механически поворачивает ключ зажигания в пределах корпус личинки замка зажигания. Вставка и извлечение ключа и вращение цилиндра замка с помощью правильно вырезанного ключа должно быть плавно и требует минимальных усилий.

Возможные причины

Ключ
Замок зажигания
Цилиндр замка зажигания

ТОЧНЫЙ ТЕСТ H: ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ С ТРУДОМ ПОВОРАЧИВАЕТСЯ

H1 ПРОВЕРЬТЕ КЛЮЧ НА ПОВРЕЖДЕНИЕ

Осмотрите ключ на наличие неправильного разреза, заусенцев или повреждений.

Правильно ли нарезан ключ, нет ли заусенцев и повреждений?

Да	ПЕРЕЙТИ к H2

Нет

ЗАМЕНИТЕ и ПРОГРАММИРУЙТЕ новый ключ.
СМ.: Программирование клавиш с помощью Диагностическое оборудование (419-01B Пассивная противоугонная система (PATS) - Автомобили без: бесключевого доступа и кнопки запуска, общие процедуры). Если запасной ключ оснащен передатчиком RKE, ЗАПРОГРАММИРУЙТЕ передатчик RKE.
СМ.: Удаленный вход без ключа (RKE) Программирование передатчика (ручки 501-14, замки, защелки и вход системы, общие процедуры).

H2 ПРОВЕРЬТЕ РАБОТУ ЦИЛИНДРА ЗАМКА ЗАЖИГАНИЯ

Вставьте ключ в личинку замка зажигания и поверните ключ во все положения замка зажигания.

Ключ поворачивается во всех положениях замка зажигания без чрезмерных усилий?

Да	Механическая функция личинки замка зажигания в порядке.

Нет

ПЕРЕЙТИ к H3

H3 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ, ВСТАВЛЯЯ КЛЮЧ

Снимите цилиндр замка зажигания.
СМ.: Цилиндр замка зажигания (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Удерживая цилиндр замка зажигания, надавите пальцем на заднюю часть замка.

С давлением, все еще приложенным к задней части замка, вставьте и извлеките ключ из личинки замка зажигания. Повторите это шаг несколько раз.

Ключ свободно вставляется и вынимается из цилиндра замка зажигания?

Да	ПЕРЕЙТИ к H4

Нет

УСТАНОВИТЕ новый цилиндр замка зажигания.
СМ.: Цилиндр замка зажигания (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

H4 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА ЗАМКА НА ЗАПОЛНЕНИЕ ВРАЩЕНИЯ

Удерживая цилиндр замка зажигания, надавите пальцем на заднюю часть замка.

С давлением, все еще приложенным к задней части замка, с помощью ключа поверните личинку замка зажигания во все положения.

Цилиндр замка зажигания свободно вращается?

Да	УСТАНОВИТЕ новый замок зажигания. СМОТРИТЕ: Замок зажигания — автомобили Без: бесключевого доступа и запуска с помощью кнопки (руль 211-05 и Электрические компоненты стойки, снятие и установка).

Нет

Все дверные замки не работают

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

СМ.: Ручки, замки, защелки и системы входа - Система Описание работы и компонентов (501-14 ручки, замки, защелки и Входные системы, описание и работа).

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Задняя дверь/крышка багажника/защелка
млрд кубометров

ТОЧНЫЙ ТЕСТ I: ВСЕ ДВЕРНЫЕ ЗАМКИ НЕ РАБОТАЮТ

I1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ С RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК И ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ

Нажмите кнопки ЗАБЛОКИРОВАТЬ и РАЗБЛОКИРОВАТЬ на передатчике RKE, а затем нажмите на выключатель управления замком внутренней двери.

Дверные замки не работают от передатчика RKE и выключателя управления дверными замками?

Да	УБЕДИТЕСЬ, что предохранитель BJB 4 (20 А) исправен. Если все в порядке, ПЕРЕЙДИТЕ к I2 Если не в порядке, ПЕРЕЙДИТЕ к I5

Нет

Если дверные замки не работают от выключателя управления дверными замками, ПЕРЕЙДИТЕ к тесту точного определения K.
Если дверные замки не работают от передатчика RKE (автомобили без кнопки запуска), ПЕРЕЙДИТЕ к тесту Pinpoint N
Если дверные замки не работают с передатчика RKE (автомобили с кнопкой запуска), ПЕРЕЙДИТЕ к Пинпойнт-тесту O

I2 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ СИЛОВОГО ЗАМКА ДВЕРИ ПРИ ОТКРЫТИИ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280C .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280C-16		Земля

напряжение больше 11 вольт?

Да	ПЕРЕЙТИ на I3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I3 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ЦЕПЬ МАССЫ ЗАМКА ДВЕРЕЙ ПРИ ОТКРЫТИИ

Отключить млрд кубометров C2280B .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280B-16		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на I4

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I4 ПРОВЕРЬТЕ ЦЕПЬ ЗАМКА НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините защелку правой передней двери C609 .

Мера

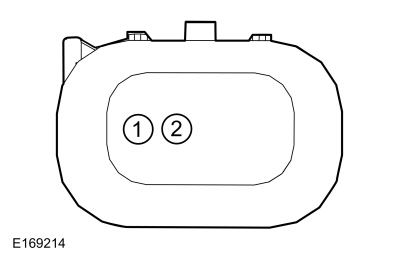

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280C-3		C609-2

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на I8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I5 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ЗАМЫКАНИЕ НА МАССУ

ПРИМЕЧАНИЕ: Если предохранитель BJB 6 (30 А) перегорает сразу после установки, отремонтируйте BCM. Цепь подачи напряжения питания замка двери на наличие короткого замыкания на массу.

Установите новый предохранитель BJB 4 (20А).

Приведите в действие отпирание крышки багажника/багажного отделения. нажатием кнопки отпирания крышки багажника/багажного отделения на передатчике RKE.

Предохранитель BJB 4 (20 А) исправен?

Да	ПЕРЕЙТИ на I7

Нет

ПЕРЕЙТИ на I6

I6 ОТКЛЮЧИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОДНАЯ ЦЕПЬ РАЗБЛОКИРОВКИ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ ДЛЯ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Отсоедините защелку крышки багажника/багажного отделения C4223 .

Установите новый предохранитель BJB 4 (20А).

Приведите в действие отпирание крышки багажника/багажного отделения. нажатием кнопки отпирания крышки багажника/багажного отделения на передатчике RKE.

Предохранитель BJB 4 (20 А) исправен?

Да

Для 4-дверных автомобилей УСТАНОВИТЕ новую защелку крышки багажника.
СМ.: Защелка крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для 5-дверных автомобилей УСТАНОВИТЕ новую защелку задней двери.
СМ.: Защелка задней поднимающейся двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I7 ПРОВЕРЬТЕ ЦЕПЬ ЗАМКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Приведите в действие приводы дверных замков, нажав кнопку блокировки на передатчике RKE.

Предохранитель BJB 4 (20 А) исправен?

Да	ОТРЕМОНТИРУЙТЕ выходную цепь разблокировки BCM на наличие короткого замыкания на массу.

Нет

ОТРЕМОНТИРУЙТЕ выходную цепь блокировки BCM на наличие короткого замыкания на массу.

I8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Один или несколько дверных замков не работают

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Возможные причины

Проводка, клеммы или разъемы
Дверная защелка
млрд кубометров

ТОЧНЫЙ ТЕСТ J: ОДИН ИЛИ НЕСКОЛЬКО ДВЕРНЫХ ЗАМКОВ НЕ РАБОТАЮТ

УВЕДОМЛЕНИЕ: В следующем тесте Pinpoint используется тестовый свет для имитировать обычные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000). или контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

J1 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ БЛОКИРОВКИ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините подозрительную дверную защелку.

Для подозрительной дверной защелки подключите:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C525-7		Земля

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C609-2		Земля

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Ведущий 1	Измерение/действие	Ведущий 2
C705-7		Земля

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Ведущий 1	Измерение/действие	Ведущий 2
C805-2		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следить за контрольной лампой при нажатии кнопки блокировки. Наблюдайте за контрольной лампой, нажимая кнопку блокировки на RKE. передатчик.

Контрольная лампа загорается на мгновение?

Да	ПЕРЕЙТИ к J2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J2 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ РАЗБЛОКИРОВКИ НА ОБРЫВ

Для подозрительной дверной защелки подключите:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C525-8		Земля

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C609-1		Земля

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Ведущий 1	Измерение/действие	Ведущий 2
C705-8		Земля

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Ведущий 1	Измерение/действие	Ведущий 2
C805-1		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следить за контрольной лампой при нажатии кнопки разблокировки. Наблюдайте за контрольной лампой, нажимая кнопку разблокировки на RKE. передатчик.

Контрольная лампа загорается на мгновение?

Да	УСТАНОВИТЕ новую дверную защелку. Для входной двери, СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для задней двери, СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ к J3

J3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) РАЗБЛОКИРОВКА ВЫХОДНОЙ ЦЕПИ НА ОБРЫВ

Отключить млрд кубометров C2280C .

Для подозрительной дверной защелки измерьте:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-8		C2280C-8

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-1		C2280C-2

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-8		C2280C-2

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-1		C2280C-2

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к J4

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Все дверные замки не работают от переключателя управления дверным замком

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б108Ф: 23	Переключатель блокировки/разблокировки кабины: низкий уровень сигнала	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи выключателя управления замком двери.

Возможные причины

Проводка, клеммы или разъемы
ФКИМ
млрд кубометров

ТОЧНЫЙ ТЕСТ K: ВСЕ ДВЕРНЫЕ ЗАМКИ НЕ РАБОТАЮТ С ВЫКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

K1 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б108Ф: 23

Зажигание включено.

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код неисправности B108F:23?

Да	ИДТИ на К2

Нет

ИДТИ на К4

K2 ИЗОЛЯЦИЯ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Отключить ФКИМ C2402 .

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей BCM (DTC).

Подождите 10 секунд.

С помощью диагностического сканера выполните самопроверку BCM.

DTC B108F:23 все еще присутствует?

Да	ИДТИ на К3

Нет

УСТАНОВИТЕ новый FCIM. СМ. Раздел 415-00.

K3 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280F-20		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на К7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K4 ОБХОД FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ)

Зажигание ВЫКЛ.

Отключить ФКИМ C2402 .

Моментально соедините:
Нажмите, чтобы отобразить соединители

Ведущий 1	Измерение/действие	Ведущий 2
C2402-6		C2402-5

Запираются/отпираются ли двери при подключении перемычки?

Да	УСТАНОВИТЕ новый FCIM. СМ. Раздел 415-00.

Нет

ПЕРЕЙТИ на К5

K5 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОБРЫВА

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-5		Земля

Сопротивление меньше 3 Ом?

Да

ИДТИ в К6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K6 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ НА ОБРЫВ

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-6		C2280F-20

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на К7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Индикатор дверного замка не работает или всегда горит

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1108:77	Электродвигатель центрального замка двери водителя: Заданное положение недоступно	Устанавливается непрерывно, когда BCM обнаруживает неправильную обратную связь на двери. цепь монитора блокировки/разблокировки после события центрального замка или разблокировки. Когда BCM подает команду на запирание дверей, он ожидает, что монитор блокировки/разблокировки цепь должна быть разомкнута. Когда BCM подает команду на отпирание всех дверей, он ожидает, что цепь монитора блокировки/разблокировки будет заземлена.
Б1108:92	Электродвигатель центрального замка двери водителя: неисправность или неправильная работа	Устанавливается только во время самотестирования BCM при обнаружении неправильного обратная связь по цепи контроля запирания/отпирания дверей. BCM активирует внутренние реле блокировки и разблокировки для блокировки и разблокировки всех дверей. Когда BCM подает команду на запирание дверей, он ожидает блокировки/разблокировки. цепь монитора должна быть разомкнута. Когда BCM подает команду на отпирание дверей, он ожидает, что цепь монитора блокировки/разблокировки будет заземлена.

Возможные причины

Проводка, клеммы или разъемы
Дверная защелка
ФКИМ
млрд кубометров

ТОЧНЫЙ ТЕСТ L: ИНДИКАТОР ЗАМКА ДВЕРИ НЕ РАБОТАЕТ ИЛИ ВСЕГДА ГОРИТ

L1 ПРОВЕРЬТЕ РАБОТУ ПРИВОДА ЗАМКА ДВЕРИ

Зажигание ВЫКЛ.

Проверьте работу дверных замков с помощью внутреннего выключателя управления дверным замком.

Дверные замки нормально работают?

Да	ПЕРЕЙТИ на L2

Нет

ОПРЕДЕЛИТЕ симптом и ОБРАЩАЙТЕСЬ к таблице симптомов: Ручки, замки, защелки и входные системы в этом разделе.

L2 ПРОВЕРЬТЕ РАБОТУ ПОДСВЕТИЛЬНИКА

Откройте, а затем закройте каждую дверь по очереди, наблюдая за работой плафонов.

Плафоны освещения работают правильно?

Да	ПЕРЕЙТИ на L3

Нет

СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).

L3 ПРОВЕРЬТЕ РАБОТУ ИНДИКАТОРА БЛОКИРОВКИ ДВЕРЕЙ ПРИ РАЗБЛОКИРОВАННЫХ ДВЕРЯХ

ПРИМЕЧАНИЕ: Перед выполнением этого точного теста убедитесь, что блокировка от детей отключена.

Зажигание включено.

Разблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	ПЕРЕЙТИ на L4

Нет

ПЕРЕЙТИ на L8

L4 ПРОВЕРКА BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1108:77 ИЛИ B1108:92 (ИНДИКАТОР ВСЕГДА ВКЛЮЧЕН)

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код DTC B1108:77 или B1108:92?

Да	ПЕРЕЙТИ на L5

Нет

ПЕРЕЙТИ на L6

L5 ПРОВЕРЬТЕ ЦЕПЬ ОБРАТНОЙ СВЯЗИ РАЗБЛОКИРОВКИ НА ОБРЫВ

Зажигание ВЫКЛ.

Используя передатчик RKE, откройте двери.

Отключить млрд кубометров C2280G .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-8		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на L19

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L6 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОД ИНДИКАТОРА ЗАМКА ДВЕРИ

Зажигание ВЫКЛ.

Отключить ФКИМ C2402 .

Используя передатчик RKE, откройте двери.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-2		Земля

Напряжение есть?

Да	ПЕРЕЙТИ на L7

Нет

УСТАНОВИТЕ новый FCIM. СМ. Раздел 415-00.

L7 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОД ИНДИКАТОРА ЗАМКА ДВЕРИ ПРИ КОРОТКОМ НАПРЯЖЕНИИ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280E .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ на L19

L8 ПРОВЕРЬТЕ РАБОТУ ИНДИКАТОРА БЛОКИРОВКИ ДВЕРЕЙ ПРИ ЗАКРЫТЫХ ДВЕРЯХ

Заблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	ПЕРЕЙТИ на L18

Нет

ПЕРЕЙТИ на L9

L9 ПРОВЕРКА BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1108:77 ИЛИ B1108:92 (ИНДИКАТОР НЕ РАБОТАЕТ)

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код DTC B1108:77 или B1108:92?

Да	ПЕРЕЙТИ на L13

Нет

ПЕРЕЙТИ на L10

L10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ)

Зажигание ВЫКЛ.

Отключить ФКИМ C2402 .

Зажигание включено.

С помощью передатчика RKE заблокируйте двери.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-2		Земля

Напряжение больше 11 вольт?

Да	УСТАНОВИТЕ новый FCIM. СМ. Раздел 415-00.

Нет

ПЕРЕЙТИ на L11

L11 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОД ИНДИКАТОРА БЛОКИРОВКИ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280E .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на L12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L12 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫВОД ИНДИКАТОРА ЗАМКА ДВЕРИ ПРИ ОТКРЫТИИ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-2		C2280E-12

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на L19

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L13 ПРОВЕРЬТЕ ЗАЩЕЛКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отсоедините защелку левой передней двери C525 .

Зажигание включено.

Заблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	УСТАНОВИТЕ новую защелку левой передней двери. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на L14

L14 ПРОВЕРЬТЕ ЗАЩЕЛКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отсоедините защелку правой передней двери C609 .

Зажигание включено.

Заблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	УСТАНОВИТЕ новую защелку правой передней двери. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на L15

L15 ПРОВЕРЬТЕ ЗАЩЕЛКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отсоедините защелку левой задней двери C705 .

Зажигание включено.

Заблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	УСТАНОВИТЕ новый замок левой задней двери. СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на L16

L16 ПРОВЕРЬТЕ ЗАЩЕЛКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отсоедините защелку правой задней двери C805 .

Зажигание включено.

Заблокируйте двери с помощью передатчика RKE.

Горит ли индикатор блокировки двери?

Да	УСТАНОВИТЕ новый замок правой задней двери. СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на L17

L17 ПРОВЕРЬТЕ ЦЕПЬ ОБРАТНОЙ СВЯЗИ РАЗБЛОКИРОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280G .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-8		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на L19

Нет

ОТРЕМОНТИРУЙТЕ цепь

L18 ПРОВЕРЬТЕ ЦЕПЬ ОБРАТНОЙ СВЯЗИ ОТБЛОКИРОВКИ НА ОБРЫВ (ИНДИКАТОР СВЕТИТСЯ, КОГДА ОТДЕЛЬНАЯ ДВЕРЬ РАЗБЛОКИРОВАНА)

Зажигание ВЫКЛ.

Отсоедините подозрительную дверную защелку.

Отключить млрд кубометров C2280G .

Для подозрительной дверной защелки измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-4		C2280G-8

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-5		C2280G-8

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-4		C2280G-8

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-5		C2280G-8

Сопротивление меньше 3 Ом?

Да	УСТАНОВИТЕ новую дверную защелку. Для входной двери, СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Для задней двери, СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L19 ПРОВЕРКА ПРАВИЛЬНОСТИ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Блокировка крышки багажника/багажного отделения не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B113E: 23	Внешний переключатель открытия багажника/багажника: низкий уровень сигнала	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи выключателя отпирания двери багажного отделения/багажного отделения.
Б1187:92	Двигатель багажника: производительность или неправильная работа	Устанавливается во время самопроверки, когда BCM подает питание на внутреннее реле крышки багажника/багажного отделения, чтобы открыть защелку, но не обнаруживает заднюю дверь/багажное отделение крышка приоткрыта. Когда BCM подает команду защелке крышки багажника/багажного отделения на отпирание во время самопроверка, он проверяет ввод приоткрытой двери багажного отделения/багажного отделения цепь, ожидая, что входная цепь укажет на заднюю дверь/багаж крышка отсека открыта.

Условия срабатывания неисправности DTC модуля RFA

код неисправности	Описание	Условия срабатывания отказа
Б113Е:24	Внешний переключатель открытия багажника/багажника: постоянно высокий уровень сигнала	Устанавливается, когда модуль RFA обнаруживает короткое замыкание на массу во входной цепи выключателя отпирания двери багажного отделения/багажного отделения.

Возможные причины

Проводка, клеммы или разъемы
Выключатель открывания крышки багажника/багажного отделения
Защелка крышки багажника/багажного отделения
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите выключатель открывания двери багажного отделения/багажного отделения на наличие повреждений.

ТОЧНЫЙ ТЕСТ M: ОТКЛЮЧЕНИЕ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НЕ РАБОТАЕТ

M1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Зажигание включено.

Заприте и отоприте двери с помощью внутреннего выключателя управления замком дверей.

Дверные замки работают?

Да	ПЕРЕЙТИ на M2

Нет

ПЕРЕЙТИ к точечному тесту I

M2 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КРЫШКИ ПОДЪЕМНОЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ T_GATE_SW PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

С помощью диагностического сканера осмотрите заднюю дверь/багажное отделение BCM. входной сигнал переключателя открывания крышки PID T_GATE_SW при нажатии и нажмите и отпирание переключателя открывания двери багажного отделения/багажного отделения.

Правильно ли соответствует PID?

Да

ИДТИ к M9

Нет

Если PID показывает, что переключатель всегда нажат, ПЕРЕЙДИТЕ к M3.
Если PID показывает, что переключатель никогда не нажимается, ПЕРЕЙДИТЕ к M6.

М3 ОТКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ, ИСПОЛЬЗУЯ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ КРЫШКИ ПОДЪЕМНОЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ (T_GATE_SW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)

Зажигание ВЫКЛ.

Отсоединить выключатель крышки багажника/багажного отделения C4224 .

Зажигание включено.

Используя диагностический сканер, просмотрите BCM ПИД PID T_GATE_SW.

Продолжает ли PID показывать, что переключатель нажат?

Да	Если у вас есть функция пассивного входа, ПЕРЕЙДИТЕ к M4. Если нет функции пассивного входа, ПЕРЕЙДИТЕ к M5.

Нет

Для 4-дверных автомобилей ПРОВЕРЬТЕ соединительный жгут на наличие любые замыкания на землю. РЕМОНТ при необходимости. Если перемычка в порядке, УСТАНОВИТЕ новый выключатель открывания крышки багажника.
СМ.: Выключатель крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, Снятие и установка). Для 5-дверных автомобилей ПРОВЕРЬТЕ соединительный жгут на наличие любые замыкания на землю. РЕМОНТ при необходимости. Если перемычка в порядке, УСТАНОВИТЕ новый переключатель открывания двери багажного отделения.
СМ.: Выключатель открывания двери багажного отделения (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

M4 ИЗОЛЯЦИЯ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ, ИСПОЛЬЗУЮЩИЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ КРЫШКИ ПОДЪЕМНОЙ КОРОБКИ/БАГАЖНОГО ОТДЕЛЕНИЯ (T_GATE_SW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание ВЫКЛ.

Отключить RFA-модуль C3503B .

Отсоедините реле зажигания системы Smart Keyless Entry.

Соединять:

Ведущий 1	Измерение/действие	Ведущий 2
Реле интеллектуального доступа без ключа, полость 3		Реле интеллектуального доступа без ключа, полость 5

Используя диагностический сканер, просмотрите входной сигнал PID T_GATE_SW выключателя отпирания задней двери/крышки багажного отделения BCM.

Продолжает ли PID показывать, что переключатель нажат?

Да	СНИМИТЕ плавкую перемычку. ПОДКЛЮЧИТЕ реле зажигания системы интеллектуального доступа без ключа. ИДТИ к M5

Нет

СНИМИТЕ плавкую перемычку. ПОДКЛЮЧИТЕ реле зажигания системы интеллектуального доступа без ключа. ИДТИ на M13

M5 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280G .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-6		Земля

Сопротивление больше 10000 Ом?

Да	ИДТИ на M14

Нет

ОТРЕМОНТИРУЙТЕ цепь.

М6 ОБХОДИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ И ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫТИЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ/ЗАГРУЗКИ T_GATE_SW PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)

Зажигание ВЫКЛ.

Отсоединить выключатель крышки багажника/багажного отделения C4224 .

Зажигание включено.

Соединять:
Нажмите, чтобы отобразить соединители

Ведущий 1	Измерение/действие	Ведущий 2
C4224-3		C4224-4

Используя диагностический сканер, просмотрите входной сигнал PID T_GATE_SW выключателя отпирания задней двери/крышки багажного отделения BCM.

Показывает ли PID, что переключатель нажат?

Да

Для 4-дверных автомобилей СНИМИТЕ плавкую перемычку. ПРОВЕРЬТЕ соединительный жгут на наличие разрывов. РЕМОНТ при необходимости. Если жгут проводов в порядке, УСТАНОВИТЕ новый фиксатор крышки багажника. выключатель.
СМ.: Выключатель крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, Снятие и установка). Для 5-дверных автомобилей СНИМИТЕ плавкую перемычку. ПРОВЕРЬТЕ соединительный жгут на наличие разрывов. РЕМОНТ при необходимости. Если жгут проводов в порядке, УСТАНОВИТЕ новый выключатель открывания двери багажного отделения.
СМ.: Выключатель открывания двери багажного отделения (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

СНИМИТЕ плавкую перемычку. ИДИТЕ на M7

M7 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4224-4		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на M8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

M8 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Отключить млрд кубометров C2280G .

Соединять:
Нажмите, чтобы отобразить соединители

Ведущий 1	Измерение/действие	Ведущий 2
C4224-3		C4224-4

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-6		Земля

Сопротивление меньше 3 Ом?

Да	СНИМИТЕ плавкую перемычку. ИДТИ на M14

Нет

СНИМИТЕ плавкую перемычку. ОТРЕМОНТИРУЙТЕ цепь.

M9 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) НЕПРЕРЫВНОСТЬ ВЫХОДНОЙ ЦЕПИ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

Зажигание ВЫКЛ.

Отсоедините защелку крышки багажника/багажного отделения C4223 .

Соединять:
Нажмите, чтобы отобразить соединители

Ведущий 1	Измерение/действие	Ведущий 2
C4223-1		C4223-2

Отоприте двери с помощью выключателя управления замком внутренней двери.

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на защелку. Это важно следить за контрольной лампой, нажимая на заднюю дверь/багажное отделение переключатель открывания крышки. Нажимая и отпуская выключатель открывания двери багажного отделения/багажного отделения, наблюдайте за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да

Нет

Для 4-дверных автомобилей ПЕРЕЙДИТЕ к M10
Для 5-дверных автомобилей УБЕДИТЕСЬ, что предохранитель 26 CJB (7,5 А) исправен. Если все в порядке, перейдите к M10.
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

M10 ПРОВЕРЬТЕ ЦЕПЬ МАССА ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4223-2		Земля

Сопротивление меньше 3 Ом?

Да	ИДТИ на M11

Нет

ОТРЕМОНТИРУЙТЕ цепь.

M11 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЗАМОК КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ ВЫХОДНАЯ ЦЕПЬ ДЛЯ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Отключить млрд кубометров C2280C .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4223-1		Земля

Сопротивление больше 10000 Ом?

Да	ИДТИ на M12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

M12 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЗАЩЕЛКА КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ ВЫХОДНАЯ ЦЕПЬ ДЛЯ ОТКРЫТИЯ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280C-7		C4223-1

Сопротивление меньше 3 Ом?

Да	ИДТИ на M14

Нет

ОТРЕМОНТИРУЙТЕ цепь.

M13 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ

Отсоедините и осмотрите все разъемы модуля RFA.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы модуля RFA и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

M14 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Передатчик RKE не работает (без кнопки запуска)

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1D21:62	Переключатель дистанционного управления: Ошибка сравнения сигналов	Устанавливается, когда BCM обнаруживает текущий счетчик, полученный от RKE. передатчик не синхронизирован с текущим счетчиком, хранящимся в модуль.

Возможные причины

Аккумулятор встроенного передатчика с ключом (IKT)
Встроенный передатчик с ключом (IKT)
Нажата кнопка встроенного передатчика с ключом (IKT) a значительное количество раз, находясь за пределами досягаемости транспортного средства
Встроенный передатчик с ключом (IKT) Программирование передатчика RKE
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите передатчик встроенного ключа (IKT) на наличие повреждений.
Проверьте наличие передатчиков RKE на вторичном рынке.

ТОЧНЫЙ ТЕСТ N: RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК НЕ РАБОТАЕТ (БЕЗ КНОПКИ ПУСК)

ПРИМЕЧАНИЕ: Системы вторичного рынка или установленные дилером могут негативно повлиять на RKE. работа системы. Отключите эти системы перед диагностикой любого RKE. системные заботы. Должны присутствовать как минимум 2 встроенных передатчика с ключом (IKT). при диагностике системы RKE.

N1 ПРОВЕРКА РАБОТЫ РКЭ (ДИСТАНЦИОННЫЙ БЕСКЛЮЧЕВОЙ ВХОД) СИСТЕМА ПРИ ВЫКЛЮЧЕННОМ ЗАЖИГАНИИ

Зажигание включено.

Проверьте функциональность RKE встроенного передатчика с ключом (IKT).

Теперь система работает корректно?

Да	Функция RKE могла быть отключена BCM для экономии заряда батареи. РКЭ Функция снова активируется при включении зажигания. ИНФОРМИРОВАТЬ заказчику правильной работы встроенного передатчика с ключом (IKT).

Нет

ПЕРЕЙТИ на N2

N2 ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ RKE (ДИСТАНЦИОННЫЙ БЕСКЛЮЧЕВОЙ ВХОД) ПЕРЕДАТЧИК

Нажмите каждую кнопку на подозрительной встроенной головке ключа. Передатчик (IKT) (дважды для задней двери/крышки багажного отделения) выпускать).

Работает ли какая-либо функция RKE?

Да	ПЕРЕЙТИ к точечному тесту P

Нет

ПЕРЕЙТИ на N3

N3 ПРОВЕРЬТЕ НЕРАБОТАЮЩУЮ БАТАРЕЮ ВСТРОЕННОГО ПЕРЕДАТЧИКА КЛЮЧЕЙ (IKT)

Откройте неработающий встроенный передатчик с ключом (IKT).

Не счищайте смазку с клемм аккумулятора на задней поверхности печатной платы.

Убедитесь, что используется правильный аккумулятор (CR2032).

Извлеките батарею встроенного передатчика с ключом (IKT) и измерьте напряжение.

Напряжение больше 2,5 вольт?

Да	Если имеется только один встроенный передатчик с ключом (IKT), ПЕРЕЙДИТЕ к N4. Если несколько встроенных передатчиков головок ключей (IKT) не работают, ПЕРЕЙДИТЕ к N5.

Нет

УСТАНОВИТЕ новую батарею. НЕ перепрограммируйте Встроенный передатчик с ключом (IKT) (поврежденные или разряженные батареи не стереть передатчики RKE из памяти).

N4 ПРОГРАММА НЕРАБОТАЮЩЕГО ПЕРЕДАТЧИКА ВСТРОЕННОГО КЛЮЧА (IKT)

ПРИМЕЧАНИЕ: При замене встроенного передатчика головки ключа (IKT) необходимо отдельно запрограммировать часть ключа PATS.

Запрограммируйте часть передатчика RKE встроенного передатчика с ключом (IKT).
ССЫЛАТЬСЯ к: Программирование передатчика дистанционного доступа без ключа (RKE) (ручки 501-14, Замки, защелки и системы входа, общие процедуры).

Проверьте функциональность RKE встроенного передатчика с ключом (IKT).

Функционал RKE работает?

Да	Система в порядке. Опасения вызывал незапрограммированный передатчик RKE.

Нет

ЗАМЕНИТЕ передатчик встроенного ключа (IKT). ЗАПРОГРАММИРУЙТЕ передатчик RKE встроенного передатчика с ключом (IKT).
ССЫЛАТЬСЯ к: Программирование передатчика дистанционного доступа без ключа (RKE) (ручки 501-14, Замки, защелки и системы входа, общие процедуры). ПРОГРАММИРОВАНИЕ PATS часть встроенного передатчика с ключом (IKT).
СМ.: Ключ Программирование с помощью диагностического оборудования (419-01B Passive Anti-Theft Система (PATS) — автомобили без: бесключевого доступа и кнопки запуска, Общие процедуры). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к N6

N5 ПРОГРАММИРОВАНИЕ ВСЕХ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИКИ

Запрограммируйте все передатчики RKE.
СМ.: Удаленный вход без ключа (RKE) Программирование передатчика (ручки 501-14, замки, защелки и дверные проемы). системы, общие процедуры).

Проверьте функциональность RKE подозрительных передатчиков с интегрированными головками (IKT).

Функционал RKE работает?

Да	Система в порядке. Обеспокоенность вызывали незапрограммированные передатчики RKE.

Нет

ПЕРЕЙТИ на N6

N6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Передатчик RKE не работает (с кнопочным пуском)

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC модуля RFA

код неисправности	Описание	Условия срабатывания отказа
U201F:00	Внешний приемник: нет информации о подтипе	Устанавливается, когда модуль RFA пропускает сообщения от радиочастотного (RF) приемника.
U201F:13	Внешний приемник: цепь разомкнута	Устанавливается, когда модуль RFA теряет связь с радиочастотным (RF) приемником.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Пассивный ключ
Аккумулятор пассивного ключа
Кнопка пассивного ключа нажималась значительное количество раз, находясь вне радиуса действия автомобиля.
Программирование пассивного ключа
Сетевая забота
Радиочастотный (РЧ) приемник
RFA-модуль

Визуальный осмотр и предварительная диагностика

Осмотрите предохранитель CJB 7 (7,5 А) и убедитесь, что он исправен.
Осмотрите пассивный ключ на наличие повреждений.
Проверьте пассивные ключи вторичного рынка.

ТОЧНЫЙ ТЕСТ O: RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК НЕ РАБОТАЕТ (С КНОПОЧНЫМ СТАРТОМ)

ПРИМЕЧАНИЕ: При диагностике системы RKE должны присутствовать как минимум 2 запрограммированных ключа клиента.

O1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ КЛЮЧЕЙ

ПРИМЕЧАНИЕ: Убедитесь, что пассивные ключи предоставлены заводская пассивная система входа, а не система послепродажного обслуживания, или система, установленная дилером, которая могла быть установлена на автомобиле.

Убедитесь, что как минимум 2 пассивных ключа присутствуют и подходят для автомобиля.

Присутствуют ли как минимум 2 правильных пассивных ключа?

Да

ИДТИ к О2

Нет

Система не может быть протестирована без по крайней мере 2 правильные пассивные ключи. ИНФОРМИРОВАТЬ клиента, что как минимум 2 правильных пассивные ключи должны присутствовать, чтобы продолжить диагностику системы.

O2 ПРОВЕРЬТЕ ПРОГРАММИРОВАНИЕ ПАССИВНОГО КЛЮЧА

ПРИМЕЧАНИЕ: Убедитесь, что только один пассивный ключ находится в салона при попытке завести автомобиль. Неспособность следование этой инструкции может привести к неверным результатам теста. Поместите подозрительный пассивный ключ рядом с кожухом рулевой колонки. приемопередатчик PATS и попытайтесь завести автомобиль. Повторите этот шаг на второй ключ.

Заводится ли машина обоими ключами?

Да	ПЕРЕЙДИТЕ к О3

Нет

ДИАГНОСТИРОВАТЬ ПАТС.
СМ.: Пассивная противоугонная система (PATS) (419-01C Пассивная противоугонная система (PATS) — автомобили с: бесключевым доступом и запуск с помощью кнопки, диагностика и тестирование).

O3 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ФУНКЦИОНАЛЬНОСТЬ КЛАВИШ

Зажигание ВЫКЛ.

Нажмите каждую кнопку RKE на пассивных клавишах (дважды для отпирание крышки багажника/багажного отделения). Повторите этот шаг на второй ключ.

Все ли функции RKE не работают с обоих ключей?

Да	ПЕРЕЙДИТЕ к O9

Нет

ИДТИ к О4

O4 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ФУНКЦИОНАЛЬНОСТЬ ПОДОЗРЕВАЕМОГО КЛЮЧА

Нажмите каждую кнопку RKE (дважды для открывания двери багажного отделения/багажного отделения) на подозрительном ключе.

Работает ли какая-либо функция RKE?

Да	ПЕРЕЙТИ к точечному тесту P

Нет

ПЕРЕЙДИТЕ к O5

O5 ПЕРЕСИНХРОНИЗИРОВАТЬ НЕРАБОТАЮЩИЙ КЛЮЧ

Зажигание ВЫКЛ.

В течение 30 секунд нажмите любую кнопку на подозрительном пассивном ключе 4 раза подряд.

Функционал RKE работает?

Да	Система в порядке. Беспокойство было вызвано рассинхронизацией пассивного ключа.

Нет

ПЕРЕЙДИТЕ к O6

O6 ПОВТОРНАЯ СИНХРОНИЗАЦИЯ НЕРАБОТАЮЩЕГО КЛЮЧА С ПОМОЩЬЮ ВТОРОГО КЛЮЧА

Нажмите любую кнопку на рабочем пассивном ключе.

В течение 30 секунд нажмите любую кнопку на подозрительном пассивном ключе.

Проверьте функциональность RKE подозрительного ключа.

Функционал RKE работает?

Да	Система в порядке. Беспокойство было вызвано рассинхронизацией пассивного ключа.

Нет

ПЕРЕЙДИТЕ к O7

O7 ПРОВЕРЬТЕ СООБЩЕНИЕ О РАЗРЯДКЕ БАТАРЕИ КЛЮЧА

Зажигание включено.

Подождите 10 секунд, пока системы автомобиля не включатся, а IPC не проверится.

Нажмите и отпустите кнопку разблокировки на пассивном ключ. Повторите это несколько раз и наблюдайте за центром сообщений.

Отображается ли сообщение о низком заряде батареи ключа в центре сообщений?

Да	УСТАНОВИТЕ новую батарею. НЕ перепрограммируйте пассивный ключ (поврежденные или севшие батарейки не стирают ключи из памяти).

Нет

ПЕРЕЙДИТЕ к O8

O8 ПРОВЕРЬТЕ БАТАРЕЮ ПАССИВНОГО КЛЮЧА

Откройте недействующий пассивный ключ.

Не счищайте смазку с клемм аккумулятора на задней поверхности печатной платы.

Убедитесь, что используется правильный аккумулятор (CR2032).

Извлеките батарею встроенного передатчика с ключом (IKT) и измерьте напряжение.

Напряжение больше 2,5 вольт?

Да	ЗАМЕНИТЕ подозрительный пассивный ключ. ПРОГРАММИРОВАТЬ ключ. СМ.: Ключ Программирование с помощью диагностического оборудования (419-01C Passive Anti-Theft Система (PATS) — автомобили с: бесключевым доступом и кнопкой запуска, Общие процедуры).

Нет

УСТАНОВИТЕ новую батарею. НЕ перепрограммируйте пассивный ключ (поврежденные или севшие батарейки не стирают ключи из памяти).

O9 ПРОВЕРЬТЕ СВЯЗЬ С BCM (БЛОКОМ УПРАВЛЕНИЯ КУЗОВА) И RFA (ДИСТАНЦИОННЫЙ ПРИВОД) МОДУЛЬ

Зажигание включено.

С помощью диагностического сканера выполните сетевой тест.

Проходят ли BCM и модуль RFA проверку сети?

Да	ПЕРЕЙТИ на O10

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

O10 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ РАДИОЧАСТОТНОГО (РЧ) ПРИЕМНИКА НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините радиочастотный (РЧ) приемник C9026 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-3		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ на O11

Нет

ПРОВЕРЬТЕ CJB предохранитель 7 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

O11 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ РАДИОЧАСТОТНОГО (РЧ) ПРИЕМНИКА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-2		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на O12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O12 ПРОВЕРЬТЕ ЦЕПЬ СВЯЗИ РАДИОЧАСТОТНОГО ПРИЕМНИКА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Отключить RFA-модуль C3503B .

Отсоедините реле зажигания системы Smart Keyless Entry.

Соединять:

Ведущий 1	Измерение/действие	Ведущий 2
Реле интеллектуального доступа без ключа, полость 3		Реле интеллектуального доступа без ключа, полость 5

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-1		Земля

Напряжение есть?

Да	СНИМИТЕ плавкую перемычку. ОТРЕМОНТИРУЙТЕ цепь.

Нет

СНИМИТЕ плавкую перемычку. ПЕРЕЙДИТЕ к O13

O13 ПРОВЕРЬТЕ ЦЕПЬ СВЯЗИ РАДИОЧАСТОТНОГО (РЧ) ПРИЕМНИКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Подключите реле зажигания Smart Keyless Entry.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на O14

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O14 ПРОВЕРЬТЕ ЦЕПЬ СВЯЗИ РАДИОЧАСТОТНОГО (РЧ) ПРИЕМНИКА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-1		C3503B-3

Сопротивление меньше 3 Ом?

Да	УСТАНОВИТЕ новый радиочастотный (РЧ) приемник. СМ. Радиочастотный (РЧ) приемник в этом разделе. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к O15.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O15 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ

Отсоедините и осмотрите все разъемы модуля RFA.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы модуля RFA и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

Отдельная кнопка/функция не работает с передатчика RKE

Нормальная работа и неисправности

Возможные причины

Проблема с системой дверных замков
Проблемы с системой открывания крышки багажника/багажного отделения
Ключ

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.

PINPOINT TEST P: ОТДЕЛЬНАЯ КНОПКА/ФУНКЦИЯ НЕ РАБОТАЕТ С RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК

P1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Запирайте и отпирайте двери с помощью кнопки управления внутренним замком дверей.

Дверные замки работают?

Да	ПЕРЕЙТИ к P2

Нет

ПЕРЕЙТИ к точечному тесту I

P2 ПРОВЕРЬТЕ РАБОТУ СИГНАЛА С ИСПОЛЬЗОВАНИЕМ ФУНКЦИОНАЛЬНОГО РЕГУЛЯТОРА СИГНАЛА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

С помощью диагностического сканера подайте команду BCM. PID HORN включается и выключается.

Звучит ли гудок по команде?

Да	ПЕРЕЙТИ на P3

Нет

СМ.: Звуковой сигнал (413-06 Звуковой сигнал, диагностика и тестирование).

P3 ПРОВЕРЬТЕ РАБОТУ АВАРИЙНОЙ ЛАМПЫ

Зажигание ВЫКЛ.

Включите функцию аварийной сигнализации и наблюдайте за указателями поворота.

Правильно ли работают лампы аварийной сигнализации?

Да	ПЕРЕЙТИ на P4

Нет

СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).

P4 ПРОВЕРЬТЕ ОТКРЫТИЕ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ

Зажигание ВЫКЛ.

Отоприте двери с помощью выключателя управления замком внутренней двери.

Нажмите кнопку отпирания двери багажного отделения/багажного отделения, расположенную в задней части автомобиля.

Открывается ли крышка багажника/багажного отделения?

Да

Для автомобилей, не оборудованных кнопкой запуска, ЗАМЕНИТЕ подозрительный передатчик встроенного ключа (IKT). ЗАПРОГРАММИРОВАТЬ ключ.
СМ.: Программирование клавиш с помощью диагностического оборудования (419-01B). Пассивная противоугонная система (PATS) — автомобили без: бесключевого доступа и Кнопочный пуск, общие процедуры). ЗАПРОГРАММИРУЙТЕ передатчик RKE.
ССЫЛАТЬСЯ к: Программирование передатчика дистанционного доступа без ключа (RKE) (ручки 501-14, Замки, защелки и системы входа, общие процедуры). Для автомобилей, оборудованных кнопкой запуска, ЗАМЕНИТЕ неисправную пассивный ключ. ЗАПРОГРАММИРУЙТЕ пассивный ключ.
СМ.: Программирование ключей Использование диагностического оборудования (419-01C Пассивная противоугонная система (PATS) - Автомобили с: бесключевым доступом и запуском с помощью кнопки, общие процедуры).

Нет

ПЕРЕЙТИ к точному тесту M

Передатчик RKE имеет плохую дальность действия

Нормальная работа и неисправности

Для автомобилей без кнопки запуска встроенная головка ключа Передатчик (IKT) посылает радиосигнал на внутреннюю антенну BCM. Если BCM обнаруживает, что сигнал исходит от запрограммированной встроенной головки ключа Передатчик (IKT), затем он выполняет выбранное действие. РКЭ радиосигнал имеет нормальный рабочий диапазон 20 м (66 футов).

Для автомобили с кнопочным запуском, пассивный посылает радиосигнал на радиочастотный (РЧ) приемник. Радиочастотный (РЧ) приемник отправляет информацию о пассивном ключе модулю RFA по каналу связи схема. Если модуль RFA BCM обнаруживает, что сигнал исходит от запрограммированного пассивный ключ, затем он выполняет выбранное действие. Радио РКЕ сигнал имеет нормальный рабочий диапазон 20 м (66 футов).

Возможные причины

Ключ
Батарейка для ключа
Система послепродажного обслуживания
Устройства высокой мощности
Телевизионные/радиопередающие башни
Радиочастотный (РЧ) приемник (автомобили с кнопкой запуска)
BCM (автомобили без кнопки запуска)

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.
Осмотрите батарейку ключа.
Осмотрите системы RKE на вторичном рынке.

ТОЧНЫЙ ТЕСТ Q: RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК ИМЕЕТ ПЛОХИЕ ХАРАКТЕРИСТИКИ ДАЛЬНОСТИ

ПРИМЕЧАНИЕ: Для начала диагностики системы RKE должны присутствовать как минимум 2 запрограммированных ключа.

Q1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ КЛЮЧЕЙ

Убедитесь, что в наличии имеется как минимум 2 ключа соответствующего типа для автомобиля.

Присутствуют ли правильные ключи?

Да	ПЕРЕЙТИ к Q2

Нет

Система не может быть протестирована без правильного ключи. ИНФОРМИРУЙТЕ клиента о том, что для продолжения должны присутствовать правильные ключи. с диагностикой системы.

Q2 ПРОВЕРЬТЕ ВСЕ КЛЮЧИ НА ПЛОХУЮ РАБОТУ ДИАПАЗОНА

ПРИМЕЧАНИЕ: Измерение дальности 20 м (66 футов) не является стандарт, а руководство, которое четко указывает, что транспортное средство испытывают нормальную производительность диапазона. Проверьте все ключи на нормальную дальность действия (менее 20 м (65,62 фута).

У всех клавиш плохой диапазон?

Да	ПЕРЕЙТИ к Q4

Нет

ПЕРЕЙТИ к Q3

Q3 ПРОВЕРЬТЕ БАТАРЕЮ КЛЮЧА

Откройте ключ.

Убедитесь, что используется правильный аккумулятор (CR2032).

Извлеките батарейку ключа и измерьте напряжение.

Напряжение больше 2,5 вольт?

Да

Для автомобилей, не оборудованных кнопкой запуска, ЗАМЕНИТЕ подозрительный ключ. ЗАПРОГРАММИРУЙТЕ часть ключа PATS.
ССЫЛАТЬСЯ к: Программирование клавиш с использованием диагностического оборудования (419-01B, пассивный Противоугонная система (PATS) — автомобили без: бесключевого доступа и нажатия Кнопка Пуск, Общие процедуры). ПРОГРАММИРОВАНИЕ части передатчика RKE ключа.
СМ.: Передатчик удаленного доступа без ключа (RKE) Программирование (501-14 ручки, замки, защелки и входные системы, общие процедуры). Для автомобилей, оснащенных кнопкой запуска, ЗАМЕНИТЕ подозрительный ключ. ПРОГРАММИРОВАТЬ ключ.
СМ.: Программирование ключей с помощью диагностики Оборудование (419-01C Пассивная противоугонная система (PATS) — автомобили с: Бесключевой доступ и запуск с помощью кнопки, общие процедуры).

Нет

УСТАНОВИТЕ новую батарею (убедитесь, что батарея сидит правильно). ЗАПРЕЩАЕТСЯ перепрограммировать ключ (слабые или разряженные батарейки не стирать ключи из памяти).

Q4 ПРОВЕРЬТЕ РАСПОЛОЖЕНИЕ АВТОМОБИЛЯ И УГЛЫ ПОДЪЕЗДА ВОКРУГ АВТОМОБИЛЯ

Убедитесь, что плохая производительность постоянна по своей природе и не связана с одним углом приближения.

РКЭ дальность действия передатчика может ухудшиться в определенных местах. Для Например, если автомобиль находится в пределах досягаемости (0,8 км (0,5 мили) от мощного устройства или радио/телебашни, рабочее расстояние клавиш может быть уменьшенный.

Постоянна ли плохая дальность действия вокруг автомобиля?

Да	Для автомобилей, не оборудованных кнопкой запуска, ПЕРЕЙДИТЕ к Q5. Для автомобилей, оборудованных кнопкой запуска, УСТАНОВИТЕ новый радиочастотный (РЧ) приемник. СМ.: Радиочастотный (РЧ) приемник (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

В настоящее время система работает корректно. радиус действия мог быть затронут помехами окружающей среды, такими как мощные устройства или радио/телевышки.

Q5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Функция пассивного входа в дверь не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC модуля RFA

код неисправности	Описание	Условия срабатывания отказа
B10D1:24	Левая передняя кнопка блокировки: постоянно высокий уровень сигнала	Устанавливается, когда RFA модуль обнаруживает короткое замыкание на массу (например, кнопка застряла в нажатое положение) от входа кнопки блокировки/разблокировки ручки двери водителя схема.
B10D3:24	Правая передняя кнопка блокировки: постоянно высокий уровень сигнала	Устанавливается, когда RFA модуль обнаруживает короткое замыкание на массу (например, кнопка застряла в нажатое положение) от кнопки блокировки/разблокировки ручки двери пассажира входная цепь.
B11FD:1F	Левая передняя внешняя антенна: Прерывистый контакт цепи	Устанавливается, когда модуль RFA обнаруживает обрыв или короткое замыкание в одной из цепей антенны ручки двери водителя.
Б1210:1Ф	Правая передняя внешняя антенна: Прерывистый сигнал цепи	Устанавливается, когда модуль RFA обнаруживает обрыв или короткое замыкание в одной из цепей антенны ручки двери пассажира.

Возможные причины

Проводка, клеммы или разъемы
Наружная дверная ручка (с кнопкой запирания/отпирания и антенной)
RFA-модуль

Визуальный осмотр и предварительная диагностика

Осмотрите наружные дверные ручки на наличие повреждений.

ТОЧНЫЙ ТЕСТ R: ФУНКЦИЯ ПАССИВНОГО ВХОДА В ДВЕРЬ НЕ РАБОТАЕТ

R1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Заприте и отоприте двери с помощью внутреннего выключателя управления замком дверей.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ к R2

Нет

ПЕРЕЙТИ к точечному тесту I

R2 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ЭКСПЛУАТАЦИЯ

Нажмите кнопки блокировки и разблокировки на пассивном ключе.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ к R3

Нет

ПЕРЕЙТИ к точечному тесту O

R3 ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ РУЧКИ ДВЕРИ (FL_LK_BUT ИЛИ FR_LK_BUT) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров модуля RFA (PID).

Контролируйте PID модуля RFA FL_LK_BUT (ручка левой передней двери) или FR_LK_BUT (правая передняя дверь ручку), одновременно нажимая и отпуская подозрительную кнопку пассивного входа на наружная ручка двери.

Отображает ли PID значение «активен» при нажатии кнопки и «неактивен» при отпускании кнопки?

Да	ПЕРЕЙТИ на R9

Нет

Если PID всегда показывает Active, ПЕРЕЙДИТЕ к R4
Если PID всегда показывает Inactive, ПЕРЕЙДИТЕ к R6

R4 ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ РУЧКИ ДВЕРИ (FL_LK_BUT ИЛИ FR_LK_BUT) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА) С ОТКЛЮЧЕННОЙ РУЧКОЙ ПОДОЗРИТЕЛЬНОЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительную наружную ручку передней двери.

Зажигание включено.

С помощью диагностического сканера проследите за PID модуля RFA FL_LK_BUT или FR_LK_BUT.

PID указывает на активность?

Да	ПЕРЕЙТИ к R5

Нет

УСТАНОВИТЕ новую внешнюю ручку передней двери.
СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

R5 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ/ОТПОМКИВАНИЯ НАРУЖНОЙ РУЧКИ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Отключить RFA-модуль C3503B .

Мера:
Нажмите, чтобы отобразить соединители

Ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-4		Земля

Нажмите, чтобы отобразить соединители

Ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-4		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на R13

Нет

ОТРЕМОНТИРУЙТЕ цепь.

R6 ИЗОЛЯЦИЯ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительную наружную ручку передней двери.

Для подозрительной наружной ручки двери подключите:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C543-4		C543-7

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Ведущий 1	Измерение/действие	Ведущий 2
C634-4		C634-7

Зажигание включено.

С помощью диагностического сканера проследите за PID модуля RFA FL_LK_BUT или FR_LK_BUT.

PID указывает на активность?

Да	СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новую внешнюю ручку передней двери. СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на R7

R7 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ НА ОБРЫВ

Зажигание ВЫКЛ.

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-7		Земля

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-7		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на R8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

R8 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ЗАМКА/ОТБЛОКИРОВКИ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ НА ОБРЫВ

Отключить RFA-модуль C3503B .

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-4		C3503B-12

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-4		C3503B-11

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на R13

Нет

ОТРЕМОНТИРУЙТЕ цепь.

R9 ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ ВНУТРЕННЮЮ АНТЕННУ

Зажигание ВЫКЛ.

Отсоедините подозрительную наружную ручку передней двери.

Для подозрительной наружной дверной ручки измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C543, контакт 2, сторона компонентов		C543, контакт 3, сторона компонентов
C634, контакт 2, сторона компонентов		C634, контакт 3, сторона компонентов

Сопротивление от 3 до 5 Ом?

Да	ПЕРЕЙДИТЕ к R10, УСТРАНИТЕ неисправную цепь.

Нет

УСТАНОВИТЕ новую наружную ручку двери.
СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

R10 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

ПРИМЕЧАНИЕ: После РФА модуль отключен, необходимо использовать резервный метод для включите зажигание, удерживая пассивный ключ рядом с местом расположения приемопередатчика PATS и нажав кнопку СТАРТ/СТОП.

Отключить RFA-модуль C3503E .

Зажигание включено.

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		Земля
C543-3		Земля

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		Земля
C634-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на R11

R11 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		Земля
C543-3		Земля

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		Земля
C634-3		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на R12

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

R12 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА ОБРЫВ

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Наружная ручка левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		C3503E-8
C543-3		C3503E-1

Нажмите, чтобы отобразить соединители

Наружная ручка правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		C3503E-10
C634-3		C3503E-3

Сопротивления меньше 3 Ом?

Да	УСТАНОВИТЕ новую наружную ручку передней двери. ОТЗЫВ: Внешний вид спереди Дверная ручка (501-14 Ручки, замки, защелки и системы входа, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к R13

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

R13 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ

Отсоедините и осмотрите все разъемы модуля RFA.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы модуля RFA и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

Функция пассивного входа в багажную дверь/крышку багажного отделения не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC модуля RFA

код неисправности	Описание	Условия срабатывания отказа
Б10К6:1Ф	Внешняя магистральная антенна: прерывистый контур	Устанавливается, когда модуль RFA обнаруживает обрыв или короткое замыкание в одной из цепей задней антенны системы бесключевого доступа.

Возможные причины

Проводка, клеммы или разъемы
Задняя антенна без ключа
RFA-модуль

ТОЧНЫЙ ТЕСТ S: ФУНКЦИЯ ПАССИВНОГО ВХОДА В КРЫШКЕ ПОДЪЕМНОЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НЕ РАБОТАЕТ

S1 ПРОВЕРЬТЕ ОТКРЫТИЕ ЗАЩЕЛКИ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ

Зажигание включено.

Отоприте двери с помощью выключателя управления замком внутренней двери.

Нажмите кнопку отпирания крышки багажника/багажного отделения, расположенную в задней части автомобиля.

Отпирается ли защелка крышки багажника/багажного отделения?

Да	ПЕРЕЙТИ на S2

Нет

ПЕРЕЙТИ к точному тесту M

S2 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ЭКСПЛУАТАЦИЯ

Закройте крышку багажника/багажного отделения.

Дважды нажмите кнопку отпирания крышки багажника/багажного отделения на ключе.

Отпирается ли защелка крышки багажника/багажного отделения?

Да	ПЕРЕЙТИ на S3

Нет

ПЕРЕЙТИ к точечному тесту O

S3 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КРЫШКИ ПОДЪЕМНОЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ (TR_UNLK_H_SW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров модуля RFA (PID).

С помощью диагностического сканера отслеживайте PID TR_UNLK_H_SW модуля RFA.

Нажмите и отпустите кнопку отпирания двери багажного отделения/багажного отделения.

Соответствует ли PID правильно, когда нажат выключатель открывания двери багажного отделения/багажного отделения?

Да	ПЕРЕЙТИ на S5

Нет

ПЕРЕЙТИ на S4

S4 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ ЗАДНЕЙ ДВЕРИ/БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоединить выключатель крышки багажника/багажного отделения C4224 .

Отключить RFA-модуль C3503B .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4224-3		C3503B-9

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на S9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

S5 ПРОВЕРЬТЕ ЗАДНЮЮ АНТЕННУ БЕЗКЛЮЧЕВОГО ВХОДА

Зажигание ВЫКЛ.

Отключение задней антенны бесключевого доступа C4082 .

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
C4082 контакт 1, сторона компонентов		C4082 контакт 2, сторона компонента

Сопротивление от 3 до 5 Ом?

Да	УСТАНОВИТЕ новую заднюю антенну без ключа. СМ.: Задняя антенна бесключевого доступа (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

ПЕРЕЙТИ на S6

S6 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Отключить RFA-модуль C3503E .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4082-1		Земля
C4082-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на S7

S7 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4082-1		Земля
C4082-2		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на S8

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

S8 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4082-1		C3503E-16
C4082-2		C3503E-7

Сопротивления меньше 3 Ом?

Да	УСТАНОВИТЕ новую заднюю антенну без ключа. ОТЗЫВ: Вход без ключа Задняя антенна (501-14 Ручки, замки, защелки и системы входа, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к S9

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

S9 ПРОВЕРКА ПРАВИЛЬНОСТИ RFA (ДИСТАНЦИОННЫЙ ПРИВОД) РАБОТА МОДУЛЯ

Отсоедините и осмотрите все разъемы модуля RFA.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы модуля RFA и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль RFA.
СМ.: Модуль дистанционного привода функций (RFA) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

Ручки, замки, защелки и входные системы - работа системы и описание компонентов. Описание и работа

С..

Смазка дверных замков. Общие процедуры

Специальные инструменты) / Общее оборудование Плоская отвертка Материалы Имя Спецификация Многоцелевой смазочный спрей Motorcraft® XL-5-A ESB-M1C93-B Активация ПРИМЕЧАНИЕ: Показана типичная левая передняя дверь, другие похожие...

Дополнительная информация:

Ford Fiesta 2014 - 2019 Руководство по ремонту: Двигатель. Удаление

Специальные инструменты) / Общее оборудование 300-OTC1585AEПодъем силового агрегата 300-OTC1819E2,200# Напольный кран, складывающийся 303-1502Двигатель подъемного устройстваTKIT-2012A-FLTKIT-2012A-ROW 303-476 (Т94П-9472-А) Гнездо, датчик кислорода в отработавших газахTKIT-1994-LM/MTKIT-1994-FTKIT-1994-FLM/FM Ленточный ключ Оборудование для слива масла Кабельные стяжки Зажим для шланга Rem..

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Панель приборов, центральная верхняя панель отделки. Снятие и установка

Специальные инструменты) / Общее оборудование Средство для снятия внутренней отделки Удаление ПРИМЕЧАНИЕ: Показана центральная верхняя панель отделки приборной панели с экраном 6,5 дюймов, аналогичный экран 4,2 дюйма. Освободите зажимы и снимите центральную верхнюю панель отделки приборной панели. Используйте общее оборудование: средство для снятия внутренней отделки салона. Монтаж К ..

Ось. Снятие и установка

Специальные инструменты) / Общее оборудование

Отвертка с плоской головкой Трансмиссионный домкрат Подставки для транспортных средств/осей

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

Снимите напольную консоль.
См.: Напольная консоль (501-12 Instrum

Каталог запчастей к Ford Fiesta

Ford Fiesta: ручки, замки, защелки и системы входа / Замки, замки и системы входа. Диагностика и тестирование

Ручки, замки, защелки и входные системы - работа системы и описание компонентов. Описание и работа

Смазка дверных замков. Общие процедуры

Дополнительная информация:

Ford Fiesta 2014 - 2019 Руководство по ремонту: Двигатель. Удаление

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Панель приборов, центральная верхняя панель отделки. Снятие и установка

Категории

Ось. Снятие и установка
