Ford Fiesta: выхлопная система — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / глушитель и выхлопная труба. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Производственный глушитель и выхлопная труба в сборе цельные. строительство. Рабочий глушитель и выхлопная труба состоят из двух частей. Необходимо отключить производственную выхлопную систему, чтобы обеспечить сервисные секции, которые необходимо установить. Прежде чем резать какую-либо часть выхлопной системы, убедитесь, что положение разреза правильное по сравнению с сервисные разделы, которые необходимо установить.

ПРИМЕЧАНИЕ: Детали сервисной секции используют зажим сервисной секции для сборки.

ПРИМЕЧАНИЕ: Крепления выхлопных газов имеют конструкцию с преобладающим крутящим моментом. Использовать только новый крепеж с тем же артикулом, что и у оригинала. крутящий момент значения должны использоваться так, как указано во время повторной сборки, чтобы убедиться в правильное крепление компонентов выхлопа.

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

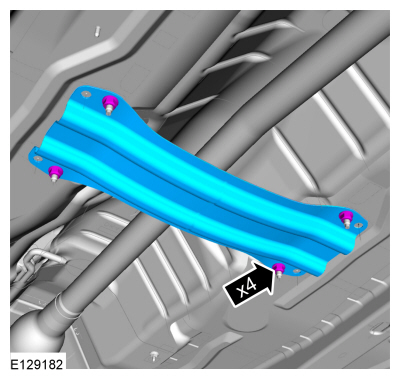

1. Если есть.
   Снимите 4 гайки и скобу.


1. УВЕДОМЛЕНИЕ: Не сгибайте и не скручивайте гибкую выхлопную трубу. трубка. Несоблюдение этих инструкций может привести к повреждению гибкая труба.

   ПРИМЕЧАНИЕ: Показан узел глушителя и выхлопной трубы Duratec объемом 1,6 л, аналогичен 1,6-литровому Ecoboost.

   Тщательно измерьте и отрежьте глушитель и выхлопную трубу, где показано.
   Используйте общее оборудование: пневматическая пила

1. Отсоедините изоляторы переднего глушителя и выхлопной трубы в сборе. и снимите 2 каталитических нейтрализатора с глушителем и выхлопной трубой в сборе. орехи. Снимите передний глушитель и часть выхлопной трубы.

   • Снимите передний глушитель и часть выхлопной трубы.

   • Выбросьте 2 гайки и прокладку.

   • Отсоедините 2 изолятора и снимите задний глушитель и секцию выхлопной трубы.


Монтаж

1. Установите задний глушитель и секцию выхлопной трубы и прикрепите 2 изолятора.


1. ПРИМЕЧАНИЕ: Если задний глушитель и секция выхлопной трубы обслуживаемой части, запасная часть заднего глушителя по размеру перекрывает переднюю секция глушителя и выхлопной трубы (показана). Если передний глушитель и выхлопная труба секция обслуживается, установите сервисную втулку и хомут.

   ПРИМЕЧАНИЕ: Показан узел глушителя и выхлопной трубы Duratec объемом 1,6 л, аналогичен 1,6-литровому Ecoboost.

   1. Присоедините изоляторы переднего глушителя и выхлопной трубы.

   2. Установите новую прокладку и 2 новые гайки крепления каталитического нейтрализатора к глушителю и выхлопной трубе.
      Крутящий момент: 35 фунт-футов (48 Нм)
   3. Установите сервисный зажим.
      Крутящий момент: 33 фунта-фута (45 Нм)

1. Если есть.
   Установите 4 гайки и скобу.
   Крутящий момент: 30 фунт-футов (40 Нм)
