Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma / Масляный насос. Снятие и установка

Специальные инструменты) / Общее оборудование

	303-1097 Инструмент для блокировки, блок управления маслом с регулируемой фазой газораспределения ТКИТ-2010Б-ФЛМ ТКИТ-2010B-РЯД
Тележка Джек
Деревянный блок

Материалы

Удаление

1. Снимите передний сальник коленчатого вала.
   См. Передний сальник коленчатого вала (двигатель 303-01B — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, снятие и установка).

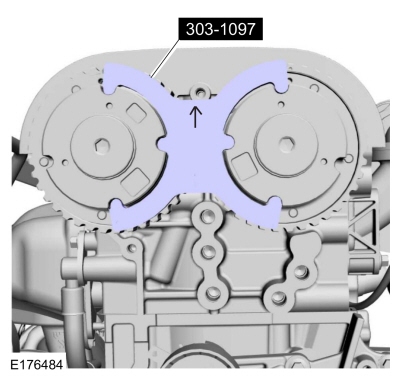

1. Удаление специального сервисного инструмента: 303-1097 Инструмент для блокировки, блок управления маслом с регулируемой фазой газораспределения.

1. ПРИМЕЧАНИЕ: При снятии отмечена разная длина болтов.

   ПРИМЕЧАНИЕ: Установите кронштейн крепления двигателя для поддержки двигателя во время снятия масляного поддона.

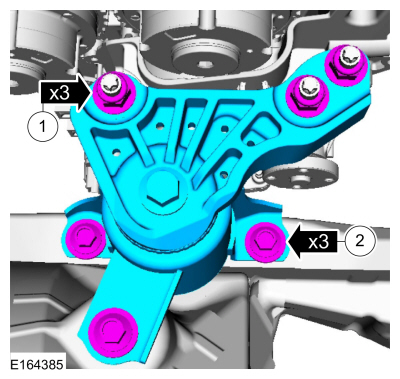

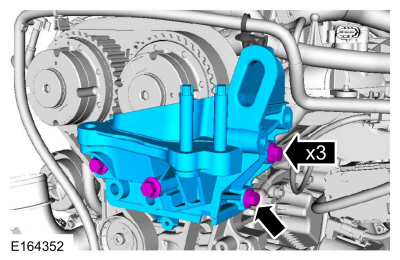

   Установите кронштейн крепления двигателя и болты.
   Крутящий момент: 41 фунт-фут (55 Нм)

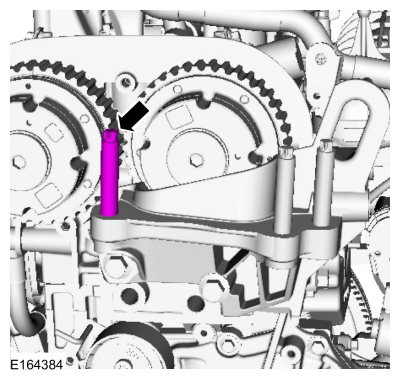

1. Установите шпильку крепления двигателя.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. ПРИМЕЧАНИЕ: Установите опору двигателя для поддержки двигателя во время снятия масляного поддона.

   1. Установите опору двигателя и гайки.
      Крутящий момент: 59 фунт-футов (80 Нм)
   2. Установите болты.
      Крутящий момент: 35 фунт-футов (48 Нм)

1. Снимите масляный поддон.
   См.: Масляный поддон (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

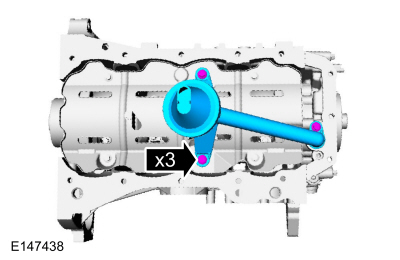

1. Снимите болты, сетку масляного насоса и всасывающую трубку.

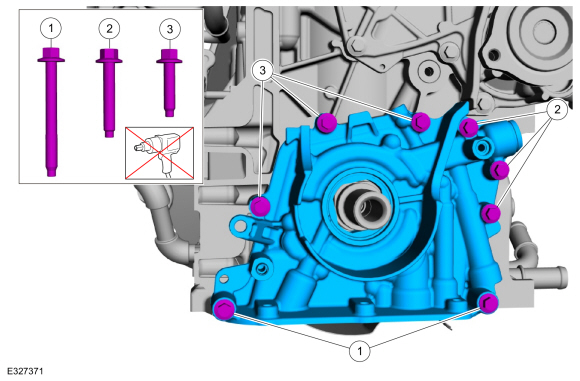

1. ПРИМЕЧАНИЕ: Обратите внимание на положение 3 болтов разной длины для установки.

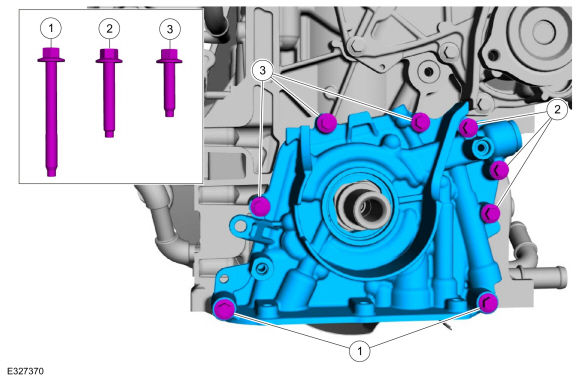

   1. Снимите два болта M6 x 55 мм.

   2. Снимите три болта M6 x 35 мм.

   3. Выверните три болта M6 x 25 мм и снимите масляный насос.

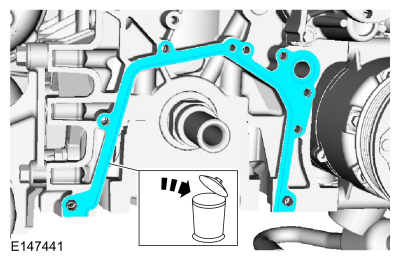

1. Снимите и выбросьте прокладку масляного насоса.

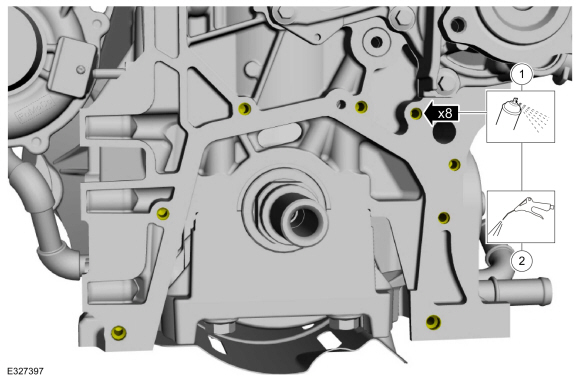

1. 1. Очистите отверстия под болты масляного насоса с помощью средства Motorcraft® Metal Brake Parts Cleaner, чтобы удалить все остатки масла.
      Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С
   2. Используйте сжатый воздух, чтобы удалить чистку тормозов или масло из отверстий под болты масляного насоса.


Монтаж

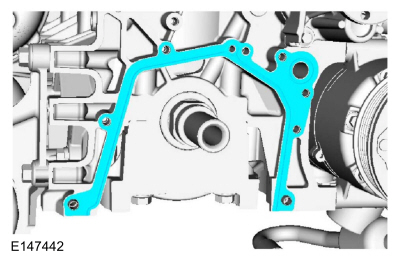

1. Установите новую прокладку масляного насоса.

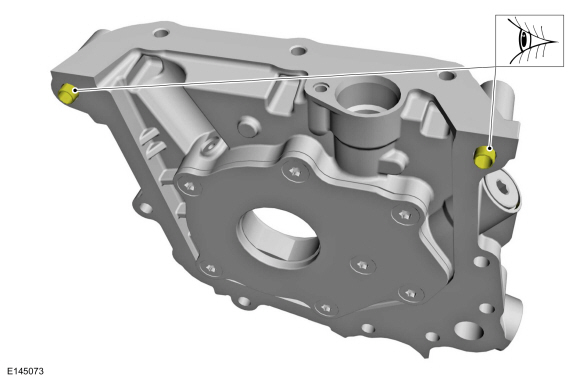

1. ПРИМЕЧАНИЕ: Убедитесь, что установочные штифты остаются установленными.

   Осмотрите установочные штифты масляного насоса на наличие повреждений и правильность установки.


1. Заправьте масляный насос. Добавьте 2 столовые ложки чистого моторного масла в масляный насос и вручную проверните масляный насос.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болты только вручную.

   Установите масляный насос и выполните следующие действия. Вручную закрутите болты.

   1. Затяните вручную два болта M6 x 55 мм.

   2. Затяните вручную три болта M6 x 35 мм.

   3. Затяните вручную три болта M6 x 25 мм.

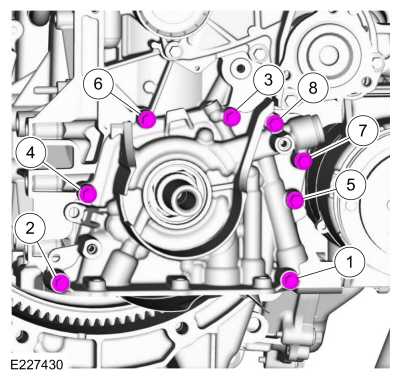

1. Затяните болты масляного насоса в указанной последовательности в 2 этапа.
   Крутящий момент:
   Этап 1: Затяните болты 1, 2, 3 и 6: 18 фунтов на дюйм (2 Нм)
   Этап 2: Затяните болты с 1 по 8: 97 фунтов на дюйм (11 Нм)

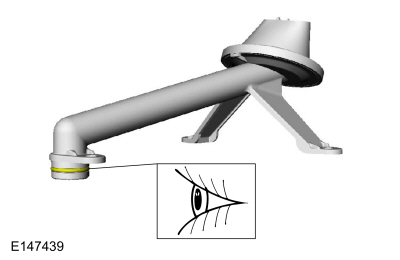

1. ПРИМЕЧАНИЕ: Уплотнительное кольцо следует использовать повторно, если оно не повреждено.

   Осмотрите уплотнительное кольцо, при необходимости замените.


1. Установите сетку масляного насоса, всасывающую трубку и болты.
   Крутящий момент: 84 фунта на дюйм (9,5 Нм)

1. Установите масляный поддон.
   См.: Масляный поддон (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

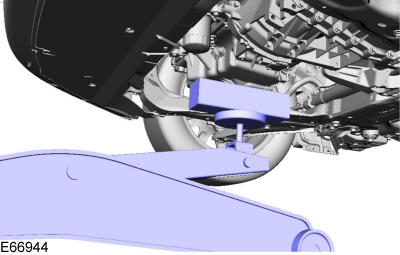

1. Поддержите двигатель.
   Используйте общее оборудование: Тележка домкрата
   Используйте общее оборудование: деревянный блок

1. 1. Удалите орехи.

   2. Снимите болты и опору двигателя.


1. Снимите шпильку крепления двигателя.


1. ПРИМЕЧАНИЕ: Обратите внимание на разную длину болтов для установки.

   Снимите болты и кронштейн крепления двигателя.


1. Установить специальный сервисный инструмент: 303-1097 Инструмент для блокировки, блок управления маслом с регулируемой фазой газораспределения.

1. Установите передний сальник коленчатого вала.
   См. Передний сальник коленчатого вала (двигатель 303-01B — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, снятие и установка).
