Внешняя панель центральной стойки. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. 1
   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).
2. 2
   Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
3. 3
   Грубая рихтовка для восстановления размеров автомобиля до аварии.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
4. 4
   Удалите следующие элементы:
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
   См.: Подушка заднего сиденья (501-10 Посадка, снятие и установка).
   См.: Обшивка потолка — 4-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
5. 5
   Снимите петли задней двери и фиксатор передней двери.
6. 6

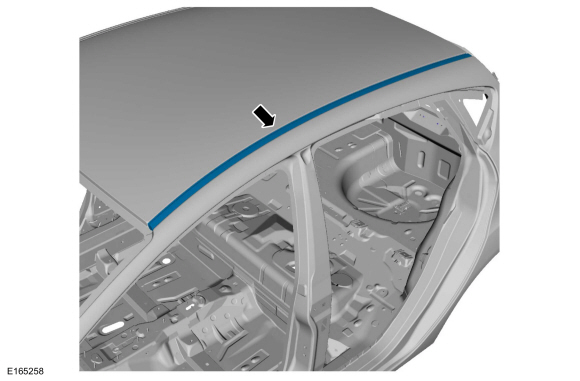

   Снимите отделку желоба крыши.



7. 7

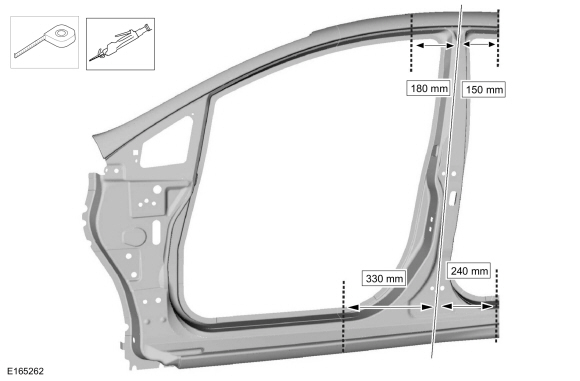

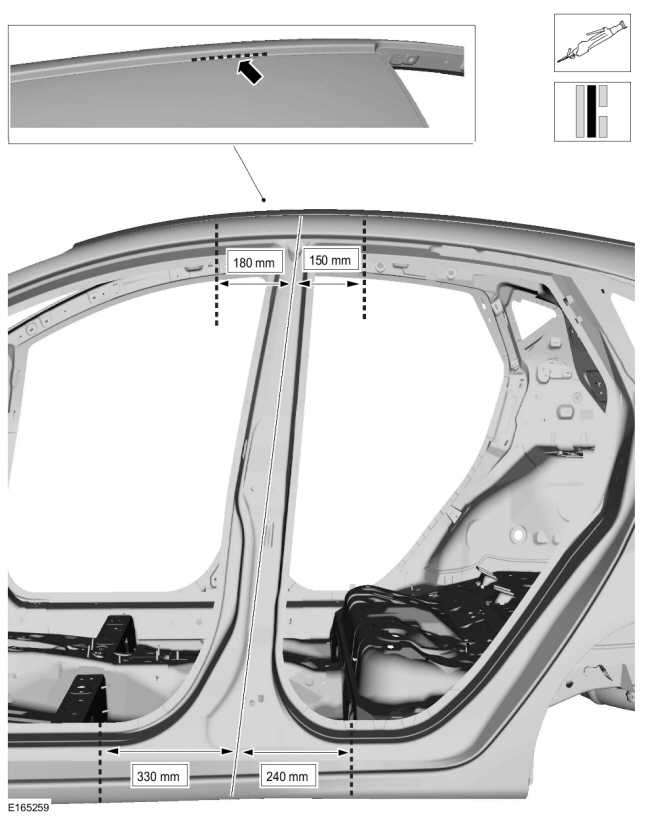

   Тщательно измерьте и отрежьте наружную среднюю стойку, как указано.
   Используйте общее оборудование: пневматическая пила



8. 8

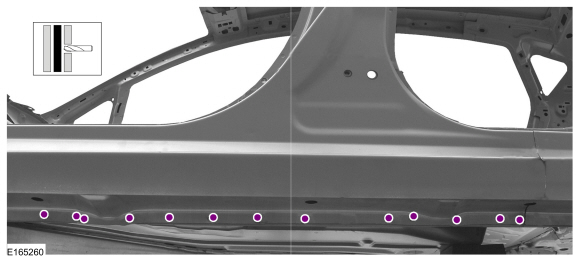

   Просверлите точечные сварные швы в нижней части панели средней стойки.
   Используйте общее оборудование: сверло для точечной сварки



9. 9

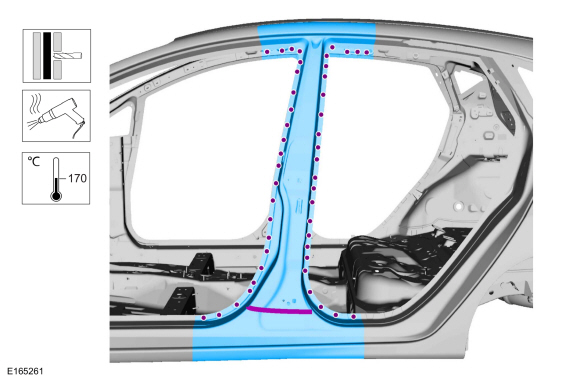

   Разорвите клеевое соединение, высверлите места сварки и снимите панель средней стойки.
   Используйте общее оборудование: сверло для точечной сварки
   Используйте общее оборудование: фен.



Монтаж

1. 1
   Аккуратно измерьте и отрежьте сменную панель, чтобы она соответствовала месту ремонта.
   Используйте общее оборудование: пневматическая пила



2. 2

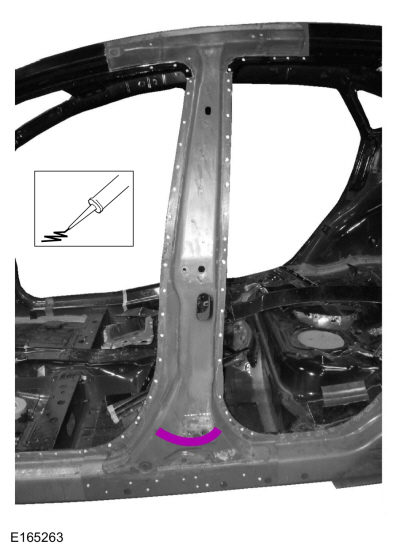

   Нанесите клей, как указано.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055



3. 3

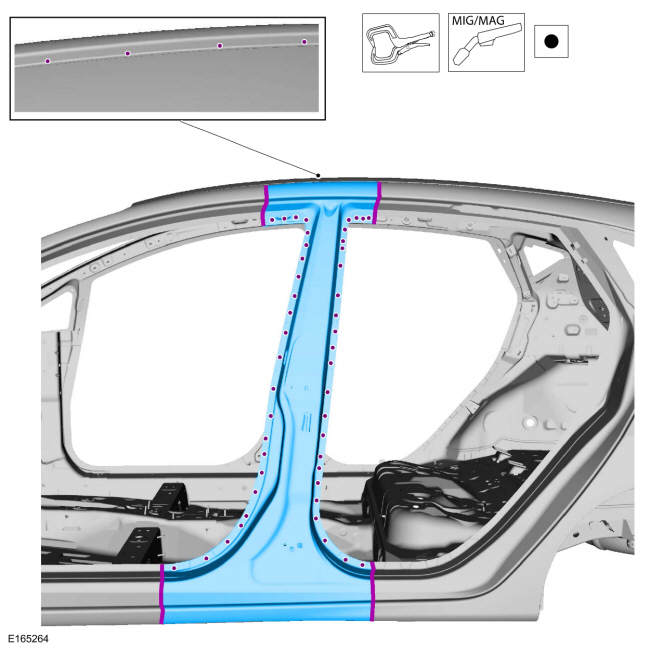

   • Установите и зафиксируйте новую наружную панель средней стойки.
     Используйте общее оборудование: плоскогубцы с фиксатором

   • Точечная и шовная сварка внешней панели средней стойки.
     Используйте общее оборудование: Сварочное оборудование MIG/MAG
     Используйте основное оборудование: оборудование для контактной точечной сварки.



4. 4

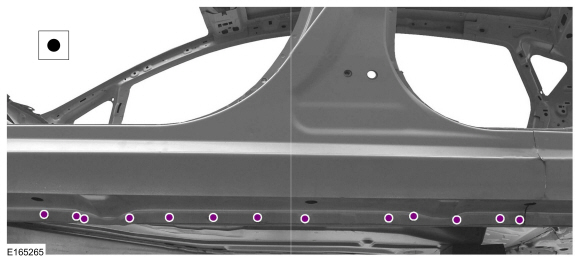

   Точечная сварка нижней части панели средней стойки.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



5. 5
   Металлическая отделка области ремонта с использованием типичных методов отделки металла.
6. 6
   Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
7. 7
   Выполните повторную окраску с использованием системы окраски, одобренной Ford.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
8. 8
   Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
9. 9
   Установите отделку желоба крыши.



10. 10
    Установите петли задней двери и фиксатор передней двери.
11. 11
    Установите следующие элементы:
    См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
    См.: Обшивка потолка — 4-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Подушка заднего сиденья (501-10 Посадка, снятие и установка).
    См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Переднее сиденье (501-10 Посадка, снятие и установка).
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
    См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
12. 12
    Выровняйте заднюю дверь.
    См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).
13. 13
    Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
