Ford Fiesta: Зеркала заднего вида / Зеркала заднего вида. Диагностика и тестирование

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Зеркала заднего вида / Зеркала заднего вида. Диагностика и тестирование

Таблица симптомов

Таблица симптомов: Зеркала заднего вида — снаружи, с электроприводом


Состояние Возможные источники Действия
Зеркала складываются внутрь из-за давления ветра Поврежден конструктивный кронштейн зеркала ПРОВЕРЬТЕ зеркало на наличие структурных повреждений. При необходимости УСТАНОВИТЕ новое зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Индикатор поворота наружного зеркала не работает или всегда включен
  • Предохранитель
  • Проводка, клеммы или разъемы
  • Наружное зеркало

СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
Оба наружных зеркала не работают Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту А
Одно наружное зеркало не работает Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту B
Одно наружное зеркало не работает во всех направлениях Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту C

Таблица симптомов: Зеркала заднего вида — наружные, с подогревом


Состояние Возможные источники Действия
Обогрев наружного зеркала не работает Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту D

Таблица симптомов: зеркала заднего вида — салон


Состояние Возможные источники Действия
Внутреннее зеркало повреждено Стекло/корпус внутреннего зеркала загрязнены

ПРИМЕЧАНИЕ: Не чистите корпус или стекло любое зеркало с жесткими абразивами, топливом или другой очисткой на основе нефти продукты.

ОЧИСТИТЕ пораженную поверхность внутреннего зеркала.
Внутреннее зеркало повреждено ОСМОТРИТЕ повреждение внутреннего зеркала. При необходимости УСТАНОВИТЕ новое внутреннее зеркало заднего вида.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).
Внутреннее зеркало заднего вида с автоматическим затемнением работает неправильно Обратитесь к точечному тесту ПЕРЕЙТИ к точечному тесту E

Таблица симптомов: шум, вибрация и резкость (NVH)


Состояние Возможные источники Действия
Наружное зеркало вибрирует/ослаблено Ослаблены винты мотора наружного зеркала СНИМИТЕ стекло зеркала и ЗАТЯНИТЕ винты двигателя наружного зеркала.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Ослабли гайки крепления наружного зеркала ЗАТЯНИТЕ гайки крепления наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Стекло наружного зеркала разболталось НАЖМИТЕ на центр наружного зеркала стекло вверх, вниз, влево и вправо, чтобы убедиться, что стекло наружного зеркала сидит правильно. Если стекло наружного зеркала все еще не закреплено, СНИМИТЕ стекло наружного зеркала и ПРОВЕРЬТЕ пластину основания наружного зеркала. за ущерб. Если пластина основания наружного зеркала повреждена, УСТАНОВИТЕ новое стекло наружного зеркала.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Воздушный дефлектор / каменные щиты вторичного рынка Если возможно, УДАЛИТЕ неоригинальный воздух. дефлектор/щиток от камней, затем ПРОВЕРЬТЕ автомобиль в ДОРОЖНЫХ УСЛОВИЯХ. Если забот нет отсутствует, СООБЩИТЕ покупателю, что послепродажные компоненты были вызывая нежелательную вибрацию.
Шум ветра Пенопластовая прокладка между корпусом наружного зеркала и дверью смещена или повреждена УБЕДИТЕСЬ, что прокладка в хорошем состоянии. При необходимости ПЕРЕМЕСТИТЕ пенопластовую прокладку между внешним видом сзади корпус зеркала и дверная рама или ОТРЕМОНТИРУЙТЕ поролоновую прокладку, если это необходимо. пенопластовая прокладка не подлежит ремонту, и если ее нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Наружное зеркало неправильно установлено на двери УБЕДИТЕСЬ, что между наружное зеркало и дверь. При необходимости Ослабьте наружное зеркало. гайки и ПЕРЕМЕСТИТЕ наружное зеркало, если это необходимо.
Крышка наружного зеркала УБЕДИТЕСЬ, что крышка наружного зеркала не ослаблены или сломаны. При необходимости УСТАНОВИТЕ новую крышку наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Внутреннее зеркало вибрирует/ослабляется Ослаблено крепление внутреннего зеркала Если зеркало все еще на лобовом стекле, не снимайте . ПОПЫТАЙТЕСЬ сначала полностью установить зеркало. Если зеркало все еще не закреплено или вибрирует, СНИМИТЕ и ВНОВЬ УСТАНОВИТЕ зеркало. Если условие по-прежнему существует, УСТАНОВИТЕ новое внутреннее зеркало.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

Точные тесты

Оба наружных зеркала не работают


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

Предохранитель CJB 16 (5А) подает напряжение на выключатель управления наружными зеркалами вообще раз. Выключатель управления наружными зеркалами подает напряжение и массу на моторы наружных зеркал на основе переключающих входов.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Переключатель управления наружными зеркалами

Визуальный осмотр и предварительная диагностика

Осмотрите предохранитель CJB 16 (5А).


ТОЧНЫЙ ТЕСТ A: ОБА НАРУЖНЫХ ЗЕРКАЛА НЕ РАБОТАЮТ
A1 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ГЛАВНОМ ВЫКЛЮЧАТЕЛЕ УПРАВЛЕНИЯ СТЕКЛАМИ
  • Зажигание ВЫКЛ.
  • Отсоедините выключатель управления наружными зеркалами C577 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C577-6 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к A2
Нет ПРОВЕРЬТЕ, что CJB предохранитель 16 (5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к Руководство по монтажным схемам для определения возможных причин замыкания короткий.

A2 ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ НА ГЛАВНОМ ВЫКЛЮЧАТЕЛЕ УПРАВЛЕНИЯ ОКНАМИ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C577-4 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A3
Нет ОТРЕМОНТИРУЙТЕ цепь.

A3 ПРОВЕРЬТЕ ОБЩУЮ ЦЕПЬ НАРУЖНОГО ЗЕРКАЛА ЗАДНЕГО ВИДА НА ОБРЫВ
  • Отключить Левое наружное зеркало C521 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C577-3 C521-6

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления наружными зеркалами.
Нет ОТРЕМОНТИРУЙТЕ цепь.


Одно наружное зеркало не работает


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

Левая и правая сторона наружные зеркала имеют общую цепь, которая используется для подъема/опускания и движение влево/вправо. См. Зеркала заднего вида - экстерьер, электропривод
СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель управления наружными зеркалами
  • Мотор наружного зеркала
  • Наружное зеркало

ТОЧНЫЙ ТЕСТ B: ОДНО НАРУЖНОЕ ЗЕРКАЛО НЕ РАБОТАЕТ
B1 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ
  • Зажигание ВЫКЛ.
  • Отсоедините выключатель управления наружными зеркалами C577 .
  • Выполните проверку компонента переключателя наружного зеркала заднего вида.
    См. Схемы проводки, ячейка 149, для получения информации о схемах и разъемах.

Проходит ли проверка компонентов переключатель управления наружными зеркалами?
Да ПЕРЕЙТИ к B2
Нет УСТАНОВИТЕ новый переключатель управления наружными зеркалами.

B2 ПРОВЕРЬТЕ ОБЩУЮ ЦЕПЬ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ В НАРУЖНОМ ЗЕРКАЛЕ
  • Отсоедините неработающее наружное зеркало C521 или C626. .
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-3 C521-6

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-3 C626-6

Сопротивление меньше 3 Ом?
Да ПРОВЕРЬТЕ жгут проводов неработающего наружного зеркала заднего вида. между жгутом автомобиля и двигателем наружного зеркала заднего вида для открывания цепи и поврежденные или выдавленные контакты. Если перемычка не ОК, ОТРЕМОНТИРУЙТЕ соединительный жгут. Если соединительный жгут не подлежит ремонту, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Если соединительный жгут в порядке, УСТАНОВИТЕ новый электродвигатель наружного зеркала заднего вида. ССЫЛАТЬСЯ к: Наружное зеркало (501-09 Зеркала заднего вида, снятие и Монтаж).
Нет ОТРЕМОНТИРУЙТЕ цепь.


Одно наружное зеркало не работает во всех направлениях


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

Выключатель управления наружными зеркалами подает напряжение и массу на левый и правый зеркала заднего вида. наружные зеркала для контроля движения. Каждое зеркало содержит горизонтальный и вертикальный мотор. Выключатель наружного зеркала заднего вида управляет движением путем изменения полярности напряжения и заземления цепи подведены к каждому двигателю. См. Зеркала заднего вида — снаружи, Власть
СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель управления наружными зеркалами
  • Мотор наружного зеркала
  • Наружное зеркало

ТОЧНЫЙ ТЕСТ C: ОДНО ЗЕРКАЛО НЕ РАБОТАЕТ ВО ВСЕХ НАПРАВЛЕНИЯХ
C1 ПРОВЕРЬТЕ ДВИЖЕНИЕ НАРУЖНОГО ЗЕРКАЛА
  • Переместите левое и правое наружные зеркала влево, вправо, вверх и вниз с помощью переключателя управления наружными зеркалами.

Двигаются ли наружные зеркала в соответствии с переключателем управления наружными зеркалами?
Да В настоящее время система работает корректно. ПРОВЕРЬТЕ систему на наличие ослабленных или ржавых разъемов.
Нет ПЕРЕЙТИ на С2

C2 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ
  • Зажигание ВЫКЛ.
  • Отсоедините выключатель управления наружными зеркалами C577 .
  • Выполните проверку компонента переключателя наружного зеркала заднего вида.
    См. Схемы проводки, ячейка 149, для получения информации о схемах и разъемах.

Проходит ли проверка компонентов переключатель управления наружными зеркалами?
Да ПЕРЕЙТИ на С3
Нет УСТАНОВИТЕ новый переключатель управления наружными зеркалами.

C3 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отсоедините неработающее наружное зеркало C521 или C626. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-1 Земля
    C577-3 Земля
    C577-7 Земля

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-2 Земля
    C577-5 Земля
    C577-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на С4

C4 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-1 C521-7
    C577-3 C521-6
    C577-7 C521-5

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C577-2 C626-5
    C577-3 C626-6
    C577-5 C626-7

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

C5 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-6 C521-7
    C521-5 C521-7
    C521-5 C521-6

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C626-6 C626-5
    C626-6 C626-7
    C626-5 C626-7

Сопротивления больше 10000 Ом?
Да ПРОВЕРЬТЕ жгут проводов неработающего наружного зеркала заднего вида. между жгутом автомобиля и двигателем наружного зеркала заднего вида для открывания цепи и поврежденные или выдавленные контакты. Если перемычка не ОК, ОТРЕМОНТИРУЙТЕ соединительный жгут. Если соединительный жгут не подлежит ремонту, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Если соединительный жгут в порядке, УСТАНОВИТЕ новый электродвигатель наружного зеркала заднего вида. ССЫЛАТЬСЯ к: Наружное зеркало (501-09 Зеркала заднего вида, снятие и Монтаж).
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.


Обогрев наружного зеркала заднего вида не работает


См. Схемы электрических соединений, ячейка 56, для получения схемы и разъема. информация. См. схемы электрических соединений, ячейка 124, для получения схем и информация о разъеме.

Нормальная работа и неисправности

См. Зеркала заднего вида — снаружи, с подогревом
СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Наружное зеркальное стекло
  • Наружное зеркало

Визуальный осмотр и предварительная диагностика

  • Осмотрите корпус неработающего наружного зеркала и стекло на наличие повреждений.
  • Осмотрите предохранитель CJB 25 (7,5 А).

ТОЧНЫЙ ТЕСТ D: НАРУЖНОЕ ЗЕРКАЛО С ПОДОГРЕВОМ НЕ РАБОТАЕТ
D1 ПРОВЕРКА РАБОТЫ СИСТЕМЫ ОБОГРЕВА ЗАДНЕГО СТЕКЛА
  • Запустить двигатель.
  • При работающем двигателе включите обогреватель заднего стекла.
  • Используя инфракрасный температурный пистолет или аналогичный, измерьте температуру стекла заднего стекла в течение приблизительно 30 секунд, отмечая изменения температуры.

Повышается ли температура стекла заднего стекла?
Да ПЕРЕЙДИТЕ к D2
Нет ПРОВЕРЬТЕ систему обогрева заднего стекла.
ОТНОСИТЕСЬ к: Стекло, Рамки и механизмы — автомобили с: передними ручными стеклоподъемниками (стекло 501-11, Рамы и механизмы, диагностика и тестирование).

D2 ПРОВЕРЬТЕ РАБОТУ ОБОГРЕВА НАРУЖНЫХ ЗЕРКАЛ
  • При включенном обогреве заднего стекла с помощью инфракрасного температурный пистолет или аналогичный, измерьте температуру левой и правой стороны стекла наружного зеркала примерно на 30 секунд, отмечая изменения в температура.

Хоть одно зеркало с обогревом работает исправно?
Да ПЕРЕЙДИТЕ к D3
Нет ПРОВЕРЬТЕ, что CJB предохранитель 25 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь CBP25 (бело-оранжевая). Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

D3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОБОГРЕВАЕМОМ НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините неработающее наружное зеркало C521 или C626. .
  • Запустить двигатель.
  • При работающем двигателе включите обогреватель заднего стекла.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-1 Земля

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C626-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к D4
Нет ОТРЕМОНТИРУЙТЕ цепь.

D4 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-2 Земля

    Нажмите, чтобы отобразить соединители

    Правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C626-2 Земля

Сопротивление меньше 3 Ом?
Да ПРОВЕРЬТЕ соединительный жгут наружного зеркала заднего вида между проводку автомобиля и стекло наружного зеркала заднего вида на короткое замыкание и поврежденные или выдавленные штифты. Если жгут перемычек не в порядке, ОТРЕМОНТИРУЙТЕ жгут перемычек. Если жгут перемычек не подлежит ремонту, УСТАНОВИТЕ новый наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Если соединительный жгут в порядке, УСТАНОВИТЕ новое стекло наружного зеркала заднего вида. ССЫЛАТЬСЯ к: Наружное зеркало (501-09 Зеркала заднего вида, снятие и Монтаж).
Нет ОТРЕМОНТИРУЙТЕ цепь.

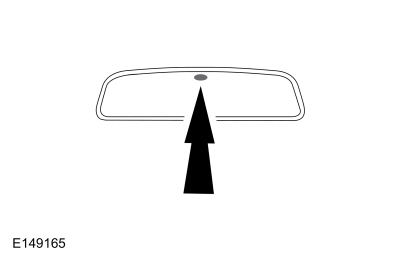

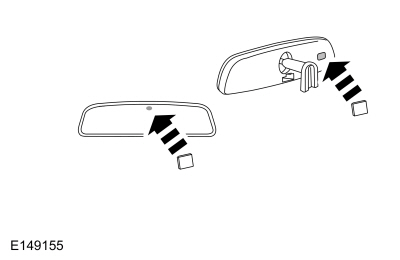

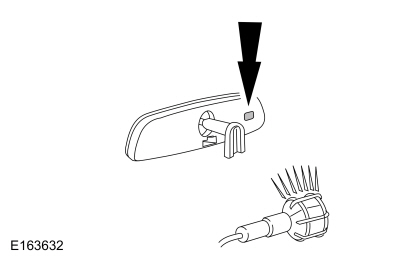

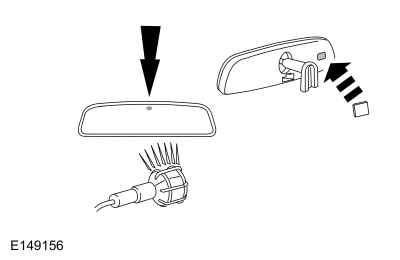

Внутреннее зеркало с автоматическим затемнением не работает должным образом


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

См. Зеркала заднего вида — интерьер, автоматическое затемнение
СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Внутреннее зеркало с автоматическим затемнением
  • Проблема с фонарями заднего хода
  • Неправильная ориентация внутреннего зеркала с автоматическим затемнением

ТОЧНЫЙ ТЕСТ E: ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ РАБОТАЕТ НЕПРАВИЛЬНО
E1 ПРОВЕРЬТЕ РАБОТУ ФОНАРОВ ЗАДНЕГО ХОДА
  • Зажигание включено.
  • Наблюдая за фонарями заднего хода, переместите рычаг селектора передач по всему диапазону.

Фонари заднего хода горят только тогда, когда рычаг селектора находится в обеспечить регресс ?
Да ПЕРЕЙТИ на E2
Нет ПРОВЕРЬТЕ фонари заднего хода.
СМ.: Фонари заднего хода (417-01 Наружное освещение, диагностика и проверка).

E2 ПРОВЕРЬТЕ ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ НА ПРАВИЛЬНОСТЬ УСТАНОВКИ
  • Осмотрите внутреннее зеркало с автоматическим затемнением, чтобы убедиться, что датчик, обращенный назад, находится в вершина из зеркального стекла.

Находится ли датчик, обращенный назад, в верхней части стекла внутреннего зеркала с автоматическим затемнением?
Да ПЕРЕЙТИ на E3
Нет УСТАНОВИТЕ внутреннее зеркало с автоматическим затемнением так, чтобы датчик, обращенный назад, располагался в верхней части стекла зеркала.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

E3 УБЕДИТЕСЬ, ЧТО ПЕРЕДНИЙ И ЗАДНИЙ ДАТЧИКИ НЕ БЛОКИРОВАНЫ.
  • Осмотрите внутреннее зеркало с автоматическим затемнением, чтобы убедиться, что датчики, обращенные вперед и назад, не заблокированы. Источники Блокировка может включать:
    • наклейки, оконные наклейки или бирки
    • складные экраны для телевизоров или DVD-плееров
    • тонировка стекол не OEM
    • грязь или мусор

Один из датчиков заблокирован?
Да Если возможно, УДАЛИТЕ препятствие. если это не возможно устранить препятствие, СООБЩИТЕ клиенту о засорении повлияет на работу внутреннего зеркала заднего вида с автоматическим затемнением.
Нет ПЕРЕЙТИ на Е4

E4 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – УСЛОВИЯ ДНЕВНОГО ОСВЕЩЕНИЯ
  • Зажигание включено.
  • Выберите ПАРКОВКА.
  • Используйте яркую лампу, чтобы осветить обращенную вперед датчик. Зеркало должно настроиться на режим высокой отражательной способности (зеркало будет будь понятен).

Настраивается ли зеркало в состояние с высоким коэффициентом отражения (прозрачное)?
Да ПЕРЕЙТИ на E5
Нет УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

E5 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ С ОСВЕЩЕНИЕМ
  • Выберите ПАРКОВКА.
  • Имитация ночных условий с бликами:
    • Закройте передний датчик черным изолентой или другим темным материалом (закрывая датчик пальца или руки недостаточно).
    • Подсветите датчик, обращенный назад. Зеркальное стекло должно потемнеть до более низкой моды отражения.

Приспосабливается ли зеркало к состоянию с низким коэффициентом отражения (темному)?
Да ПЕРЕЙТИ на E6
Нет ПЕРЕЙТИ на E8

E6 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ БЕЗ ОСЛЕПИТЕЛЬНОСТИ
  • Имитация ночных условий без бликов:
    • Накройте лицом вперед и назад датчики черной изолентой или другим темным материалом (покрывающим сенсоров пальцем или рукой недостаточно).

Настраивается ли зеркало в состояние с высоким коэффициентом отражения (прозрачное)?
Да ПЕРЕЙТИ на E7
Нет ПЕРЕЙТИ на E8

E7 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ С ОСВЕЩЕНИЕМ И ДВИЖЕНИЕМ ЗАДНЕГО ХОДА АВТОМОБИЛЯ
  • Имитация ночных условий с бликами:
    • Закройте передний датчик черным изолентой или другим темным материалом (закрывая датчик пальца или руки недостаточно).
    • Подсветите датчик, обращенный назад. Зеркальное стекло должно потемнеть до более низкой моды отражения.
  • Выберите НАЗАД.

Приспосабливается ли зеркало к состоянию с высоким коэффициентом отражения (прозрачному)? после реверс был выбран?
Да В настоящее время система работает в обычном режиме. ПРОВЕРЬТЕ работу внутреннего зеркала заднего вида с автоматическим затемнением клиент.
Нет ПЕРЕЙТИ на E8

E8 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ВНУТРЕННЕМ ЗЕРКАЛЕ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
  • Зажигание ВЫКЛ.
  • Отключение внутреннего зеркала с автоматическим затемнением C911 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C911-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на E9
Нет ПРОВЕРЬТЕ, что CJB предохранитель 2 (7,5А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин короткое замыкание.

E9 ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C911-4 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E10
Нет ОТРЕМОНТИРУЙТЕ цепь.

E10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО АВТОМАТИЧЕСКОГО ЗАТЕМНЕНИЯ
  • Зажигание включено.
  • Выберите НАЗАД.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C911-9 Земля

Напряжение больше 11 вольт?
Да УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.


Зеркала заднего вида — работа системы и описание компонентов. Описание и работа

Работа системы Зеркала заднего вида - наружные, с электроприводом Движение стекол левого и правого наружного зеркала заднего вида контролируется переключатель управления наружными зеркалами и электродвигатели левого и правого наружных зеркал...

Внутреннее зеркало заднего вида. Снятие и установка

Специальные инструменты) / Общее оборудование 501-025Установщик зеркала заднего вида 501-190Съемник зеркала заднего вида с автоматическим затемнением 501-191Установщик зеркала заднего вида 501-Д118А (501-Д118) Средство для удаления зеркал Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке...

Дополнительная информация:

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Передняя противотуманная фара. Снятие и установка


Удаление Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике. См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа). Снимите соответствующее колесо и шину. См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка)...

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Электронное управление двигателем. Диагностика и тестирование


Таблица DTC: Модуль управления силовым агрегатом (PCM) Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. Таблица DTC модуля управления силовым агрегатом (PCM) код неисправности Описание Действие P0125 Недостаточная температура охлаждающей жидкости для управления подачей топлива с обратной связью ..

Категории

Датчик скорости заднего колеса. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Снимите фиксатор и потяните задний брызговик наружу.
Отсоедините электрический разъем и снимите фиксатор проводки.

читать далее

Каталог запчастей к Ford Fiesta
