Ford Fiesta: дополнительная система пассивной безопасности / боковая шторка безопасности. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. Снимите хедлайнер.
   См.: Обшивка потолка — 4-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).

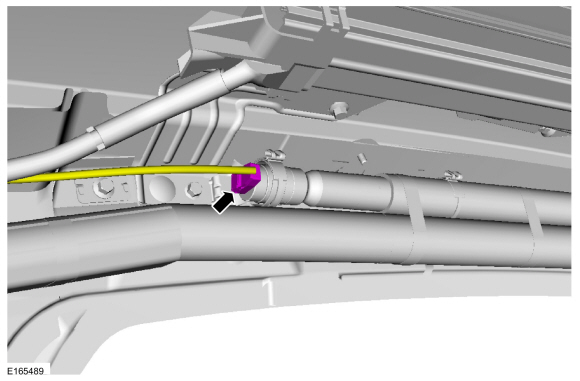

1. Отсоедините электрический разъем боковой шторки безопасности.

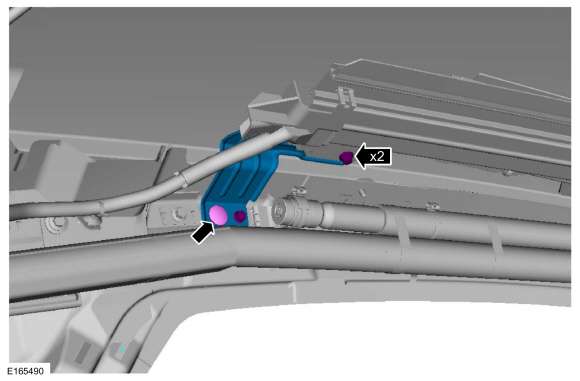

1. Автомобили с панелью открывания крыши: снимите фиксаторы и скобу.

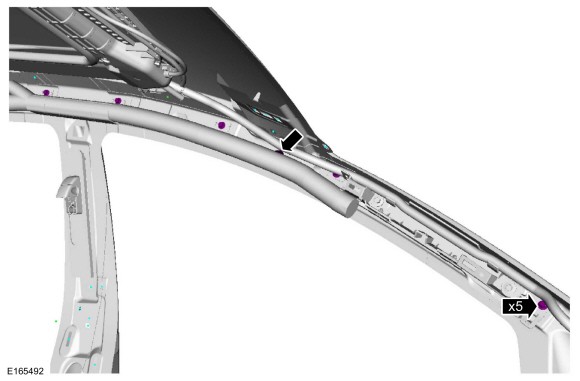

1. • Снимите болты.
     Крутящий момент: 80 фунтов на дюйм (9 Нм)
   • Снимите фиксатор штифтового типа.

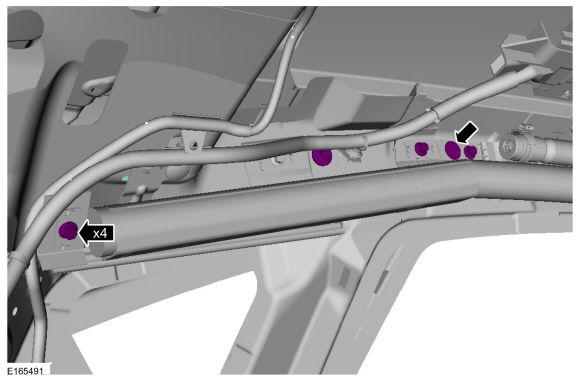

1. • Снимите болты.
     Крутящий момент: 80 фунтов на дюйм (9 Нм)
   • Снимите фиксатор штифтового типа.

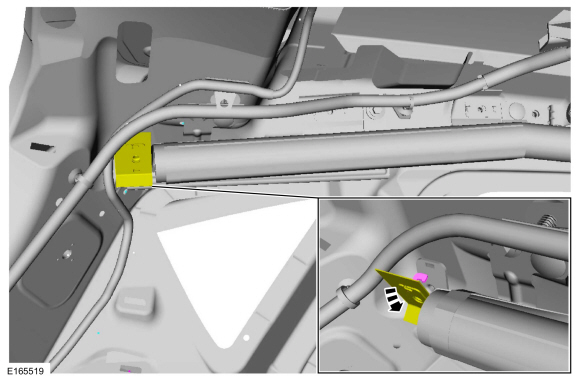

1. Отсоедините кронштейн боковой шторки безопасности и штифтовые фиксаторы.

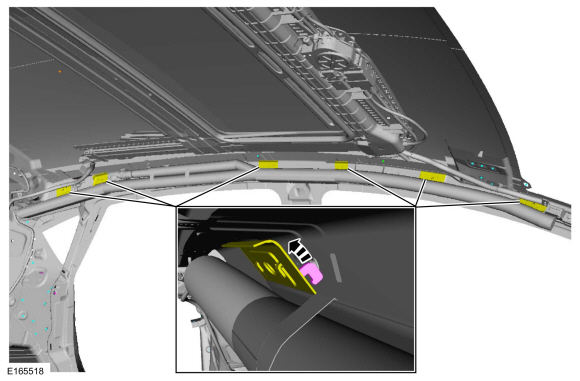

1. Отсоедините фиксаторы боковой шторки безопасности от металлического листа.

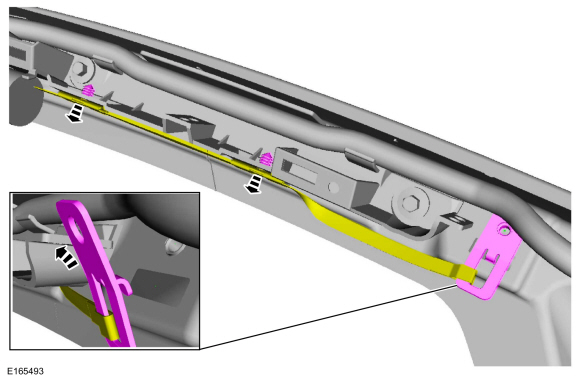

1. Отсоедините фиксатор боковой шторки безопасности от металлического листа.


1.

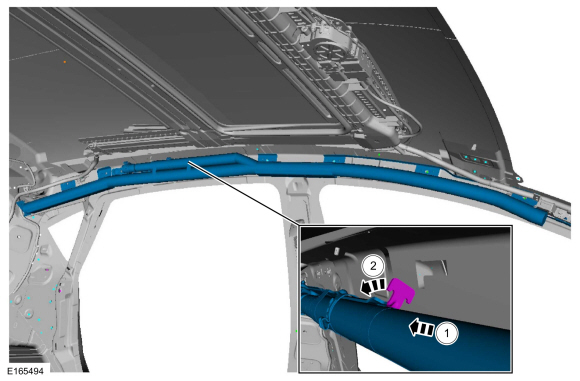

   Снимите боковую шторку безопасности.

   1. Сдвиньте боковую шторку безопасности назад.

   2. Отсоедините Т-образный язычок от листового металла и снимите боковую шторку безопасности.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание пиротехнических устройств. Убедитесь, что доп. система удержания и защиты пешеходов (если есть) обесточена перед повторным подключением компонента. Обратитесь к генералу депауэринга Процедура в разделе 501-20B. Несоблюдение точного режима депауэринга инструкции может привести к серьезной травме в результате случайного развертывание.

ПРЕДУПРЕЖДЕНИЕ: Перед установкой Safety Canopy® или боковой воздушной завесы модуля осмотрите линию крыши на наличие повреждений. При необходимости лист металл должен быть переработан до его первоначального состояния и структурного честность. Установите новые крепления, если они повреждены, и удалите посторонние предметы. Несоблюдение этих инструкций может привести к поломке Safety Canopy®. или боковая воздушная завеса раскрывается неправильно, что увеличивает риск серьезные телесные повреждения или смерть в результате аварии.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
