Ford Fiesta: Система запуска — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma/стартер. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления от аккумуляторной батареи. перед отсоединением клеммы аккумулятора стартера. Если инструмент короткое замыкание на клемме аккумуляторной батареи стартера, инструмент может быстро тепла достаточно, чтобы вызвать ожог кожи. Несоблюдение этой инструкции может привести к серьезной травме.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Отсоедините аккумулятор.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж).

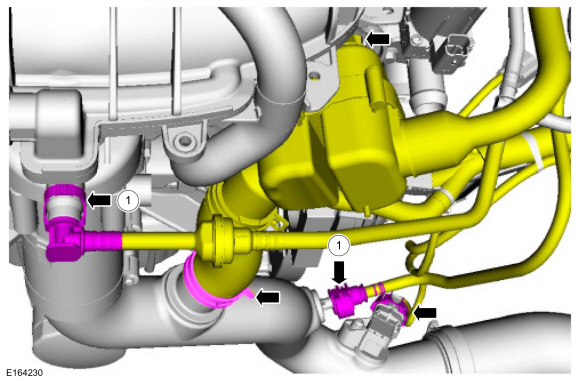

1. 1. Отсоедините быстроразъемные соединения.
      См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

   • Освободите узел резонатора от фиксатора, отпустите зажим узла резонатора, а затем установите резонатор сборка не по пути.

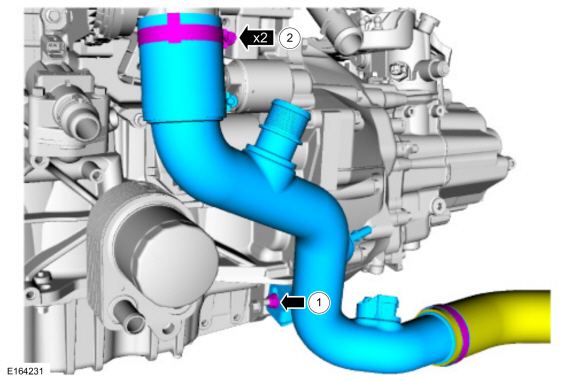

1. 1. Снимите стопорную гайку выпускной трубы CAC.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
   2. Ослабьте хомуты выпускной трубы CAC, а затем снимите выпускную трубу CAC.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

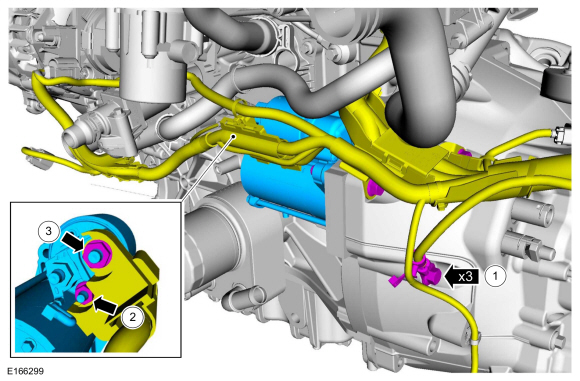

1. 1. Снимите болты крепления стартера, а затем установите стартер, чтобы отсоединить проводку стартера.
      Крутящий момент: 26 фунт-футов (35 Нм)
   2. Снимите стопорную гайку провода управления стартером. затем отсоедините провод управления стартерным двигателем от стартера.
      Крутящий момент: 53 фунта на дюйм (6 Нм)
   3. Снимите стопорную гайку положительного кабеля аккумуляторной батареи и затем отсоедините положительный провод аккумуляторной батареи от стартера.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)
   • Снимите стартер.


1. Осмотрите ведущую шестерню стартера и зубчатый венец.
   См.: Осмотр ведущей шестерни стартера и зубчатого венца маховика. (Система запуска 303-06B — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, General процедуры).


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
