Ford Fusion: Информационно-развлекательная система - Общая информация - Автомобили с: SYNC 3 / Аудиосистемой Антенным кабелем. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Антенный кабель кузова оригинального оборудования является частью жгут проводов и не снимается. Эта процедура относится к замена антенного кабеля кузова путем наложения существующего кузова жгут проводов новым кабелем кузова и закрепление его на жгуте проводов.

ПРИМЕЧАНИЕ: Спутниковый радиокабель (кабели) встроенного соединения находится под напольной консолью.

Доступ к корпусному антенному кабелю — все автомобили

1. Удалите следующие элементы:
   1. Снимите оба передних сиденья.
      См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).

   2. Снимите обе панели отделки центральной стойки.
      См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   3. Снимите обе верхние панели отделки задней стойки.
      См.: Панель верхней отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   4. Снимите обе нижние панели отделки задней стойки.
      См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   5. Снимите напольную консоль.
      См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

   6. Снимите обе спинки задних сидений.
      См.: Спинка заднего сиденья (501-10B Задние сиденья, Снятие и установка).

   7. Снимите обе панели отделки D-стойки.
      См.: Панель обивки D-стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

   8. Осторожно опустите заднюю часть обшивки потолка.
      См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


Доступ к корпусному антенному кабелю — автомобили, оборудованные

1. Автомобили, оборудованные TCU.

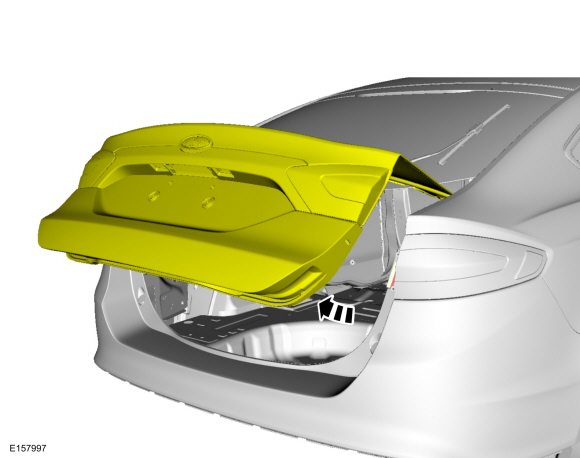

   Откройте крышку багажника.

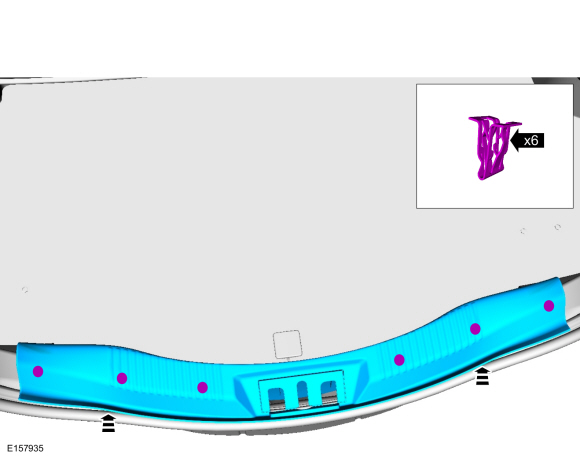

1. Освободите зажимы и снимите заднюю пластину.

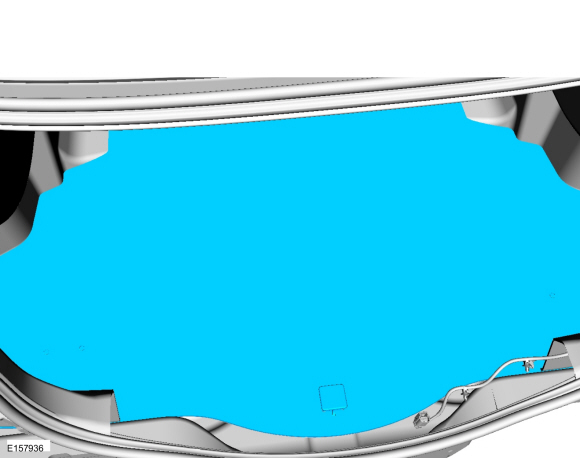

1. Снимите пол багажного отделения.

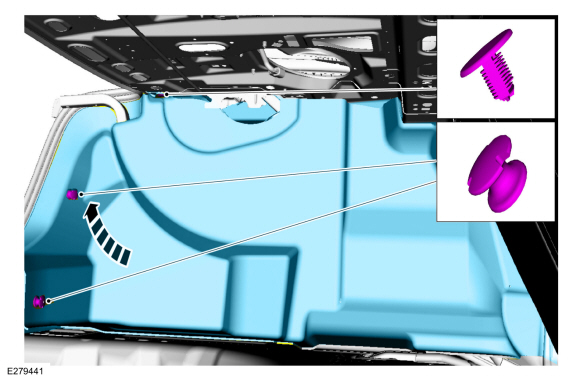

1. Снимите фиксаторы и панель отделки левого багажного отделения.


1. На гибридных или аккумуляторных электромобилях.
   Снимите болты и отложите соединительный мальчик в сторону.
   Крутящий момент: 44 фунта на дюйм (5 Нм)

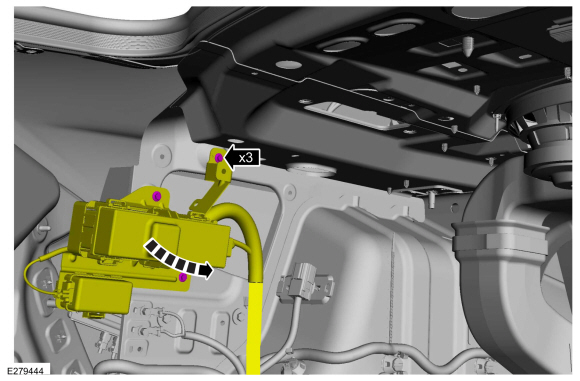

1. Выверните винты, отсоедините электрические разъемы и снимите TCU.
   Крутящий момент: 44 фунта на дюйм (5 Нм)

Антенный кабель панели приборов

1. Удалите следующие элементы:
   1. Снимите напольную консоль.
      См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

   2. Снимите АКМ.
      См.: Передний блок управления аудиосистемой (ACM) (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).

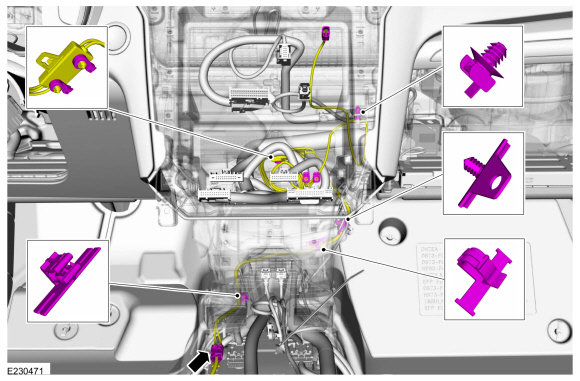

1. ПРИМЕЧАНИЕ: Показана прокладка кабеля антенны приборной панели.

   Отсоедините кабель антенны на теле от прибора. линейный разъем кабеля панельной антенны и снимите приборную панель кабель антенны, следуя показанному маршруту.


Монтаж

Кабель антенны на кузове — автомобили, не оборудованные

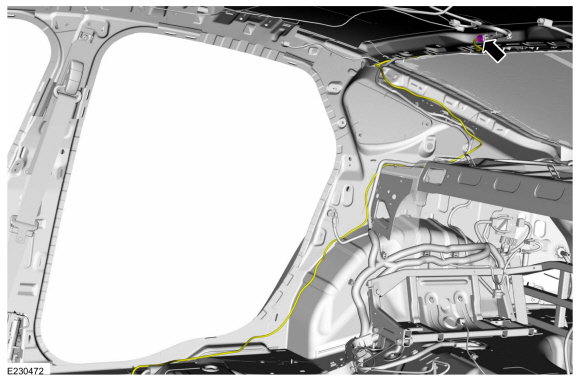

1. ПРИМЕЧАНИЕ: Показана прокладка кабеля антенны на кузове D-стойки.

   Отрежьте концы кабеля старой антенны кузова. Наложение новый кабель антенны кузова на жгуте проводов автомобиля после показана маршрутизация. Закрепите новый кабель корпуса антенны на жгуте проводов. с лентой или стяжками по мере необходимости.

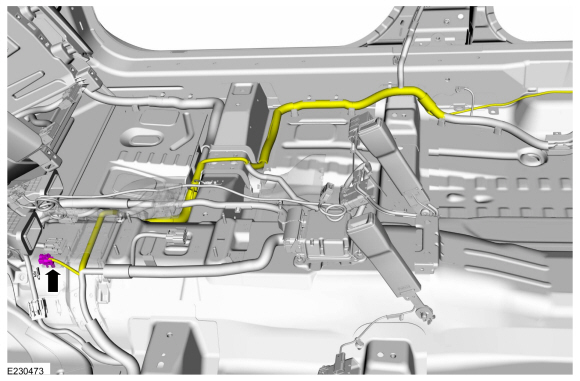

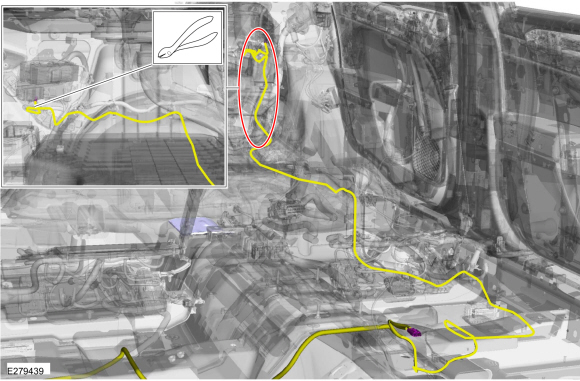

1. ПРИМЕЧАНИЕ: Показана прокладка кабеля напольной антенны.

   Отрежьте концы кабеля старой антенны кузова. Наложение новый кабель антенны кузова на жгуте проводов автомобиля после показана маршрутизация. Закрепите новый кабель корпуса антенны на жгуте проводов. с лентой или стяжками по мере необходимости.


Антенный кабель кузова — автомобили, оборудованные

1. ПРИМЕЧАНИЕ: Показана прокладка кабеля антенны на кузове D-стойки.

   Отрежьте концы кабеля старой антенны кузова. Наложение новый кабель антенны кузова на жгуте проводов автомобиля после показана маршрутизация. Закрепите новый кабель корпуса антенны на жгуте проводов. с лентой или стяжками по мере необходимости.


1. ПРИМЕЧАНИЕ: Показана прокладка кабеля напольной антенны.

   Отрежьте концы кабеля старой антенны кузова. Наложение новый кабель антенны кузова на жгуте проводов автомобиля после показана маршрутизация. Закрепите новый кабель корпуса антенны на жгуте проводов. с лентой или стяжками по мере необходимости.


1. ПРИМЕЧАНИЕ: Показана прокладка кабеля антенны TCU.

   Отрежьте конец кабеля старой антенны кузова. Наложение новый кабель антенны кузова на жгуте проводов автомобиля после показана маршрутизация. Закрепите новый кабель корпуса антенны на жгуте проводов. с лентой или стяжками по мере необходимости.


Антенный кабель панели приборов

1. ПРИМЕЧАНИЕ: Показана прокладка кабеля антенны приборной панели.

   Проложите кабель антенны панели приборов следующим образом. как показано на рисунке, и подключите кабель антенны кузова к приборной панели. линейный разъем антенного кабеля.
