Ford Fusion: Информационно-развлекательная система - Общая информация - Автомобили с: SYNC 3 / Антенна аудиосистемы. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Антенна на крыше

1. Осторожно опустите заднюю часть обшивки потолка.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).

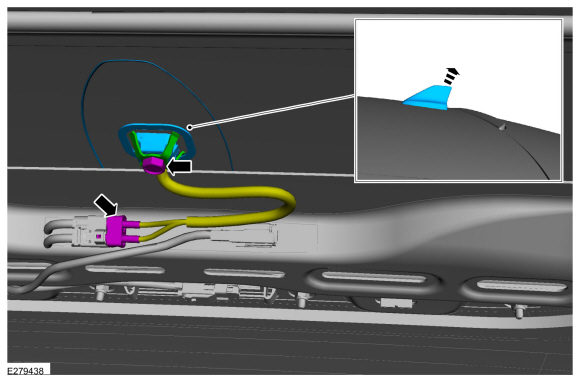

1. • Снимите крепежный болт и фиксатор антенны аудиоблока.
     Крутящий момент: 62 фунта на дюйм (7 Нм)
   • Отсоедините электрические разъемы.

   • Снимите антенну аудиоблока.


Разнесенная антенна FM2

1. Снимите панель отделки D-стойки.
   См.: Панель обивки D-стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

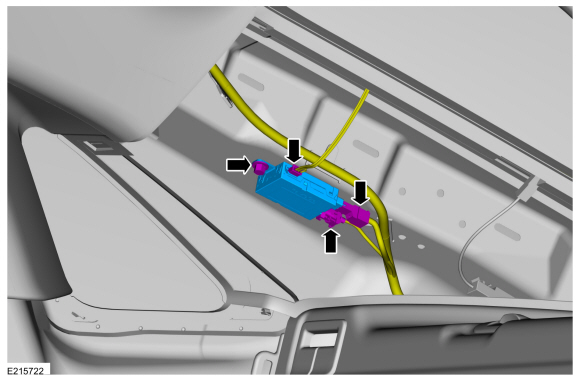

1. ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

   • Отсоедините электрические разъемы.

   • Снимите болт и разнесенную антенну FM2.
     Крутящий момент: 97 фунтов на дюйм (11 Нм)

Монтаж

Существующая антенна на крыше и разнесенная антенна FM2

1. Для установки выполните процедуру удаления в обратном порядке.


Замена антенны на крыше

1. • Не выкручивайте болт антенны. Вставьте косичку антенны и шпильку крепления основания через отверстие в крыше, осторожно надавите на основание антенны, пока не услышите слышимый щелчок.

   • Подсоедините электрические разъемы.


1. Установите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).
