Ford Fusion: Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / Проверка давления в линии передачи. Диагностика и тестирование

Проверка давления в линии

ПРИМЕЧАНИЕ: Выполните проверку давления в линии перед выполнением останова. тест скорости. Если линейное давление низкое при остановке, не выполняйте проверка скорости сваливания или повреждение трансмиссии. Не удерживайте WOT в любом диапазоне передачи более 5 секунд.

Этот тест подтверждает, что линейное давление находится в пределах спецификации.

1. Открутите 2 болта и отложите верхнюю часть воздушного фильтра в сторону.


1. Снимите нижний блок воздухоочистителя.


1. Подсоедините нижний узел воздушного фильтра к верхнему узлу воздушного фильтра.

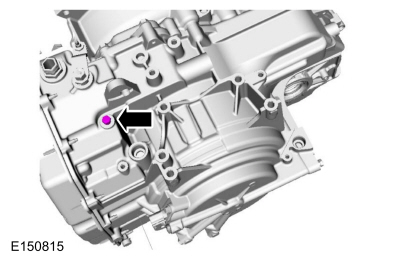

1. Подсоедините манометр давления трансмиссионной жидкости (307-004) к штуцеру измерения давления в магистрали.


1. Запустите двигатель и проверьте давление в магистрали.


1. Сравните LINEDSD# с фактически измеренным давлением. Действительный измеренное давление должно быть в пределах 10 PSI (69 кПа). Поднимите обороты двигателя до 2000 об/мин. Проверьте работу LPC, отслеживая давление в ЛИНИИ при подаче команды LINEDSD# вверх и вниз.


1. Если давление в магистрали не соответствует спецификации, см. Диаграмму диагностики давления в магистрали для возможного источника.


1. После завершения испытаний под давлением установите заглушку отвода давления в линии.

   • Крутящий момент: 18 Нм (159 фунт-дюйм).


1. Отсоедините нижний узел воздушного фильтра от верхнего узла воздушного фильтра.


1. Установите нижний узел воздухоочистителя.


1. Установите на место верхнюю часть воздушного фильтра и установите 2 болта.

   • Крутящий момент: 5 Нм (44 фунт-дюйма).


Диаграмма диагностики линейного давления
