Внешняя панель центральной стойки. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. 1
   Линии разреза зависят от повреждения и запасной части
2. 2
   Восстановление размеров автомобиля до состояния до аварии.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
3. 3
   Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
4. 4
   Удалите следующие элементы:
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
   См.: Регулятор высоты плеча ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
   См.: Натяжитель и преднатяжитель ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
5. 5
   Переместите ковровое покрытие и жгут проводов подальше от места ремонта.
6. 6
   Снимите болты, дверную защелку и дверные петли.



7. 7

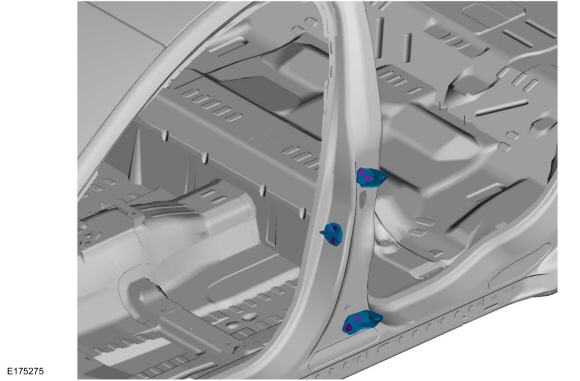

   Высверлите точечные сварные швы на панели средней стойки.

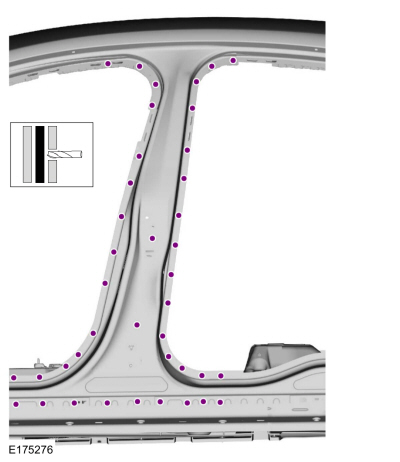

   Используйте общее оборудование: сверло для точечной сварки



8. 8

   УВЕДОМЛЕНИЕ: Прорезать только внешнюю панель.

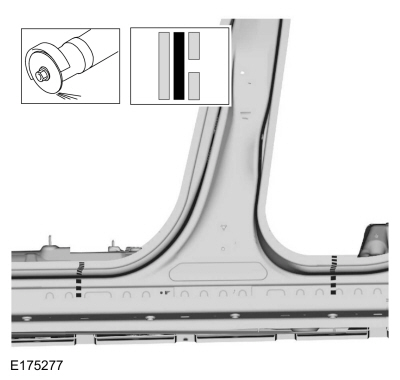

   Аккуратно отрежьте наружную среднюю стойку, как показано на рисунке.
   Используйте общее оборудование: сферический резак



9. 9

   УВЕДОМЛЕНИЕ: Прорезать только внешнюю панель.

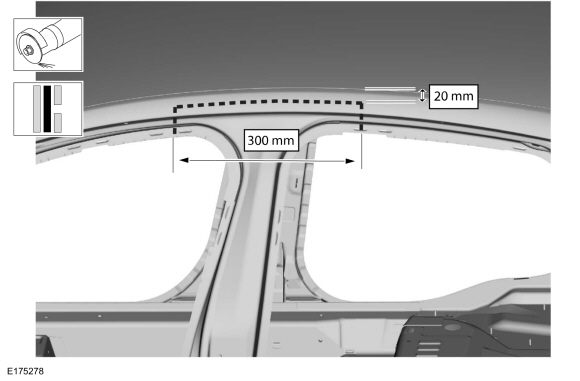

   Тщательно измерьте и отрежьте наружную среднюю стойку, как указано.
   Используйте общее оборудование: сферический резак



10. 10

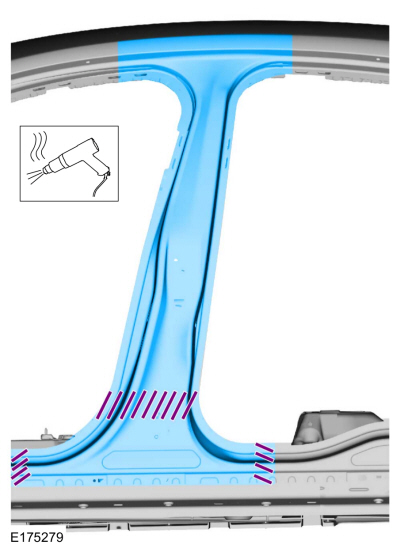

    Разорвите липкое соединение и снимите среднюю стойку.
    Используйте общее оборудование: фен.



Монтаж

1. 1
   Просверлите отверстия для сварки пробками в новой панели средней стойки.

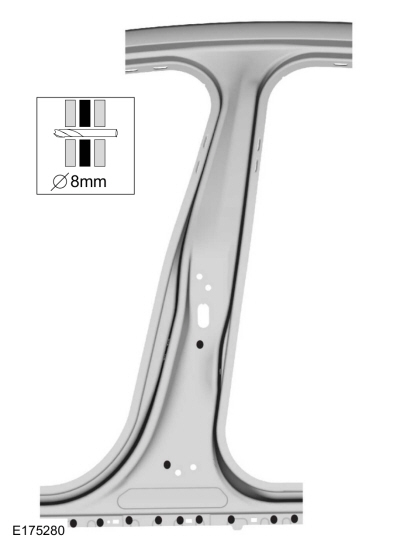

   Используйте общее оборудование: сверло 8 мм.



2. 2

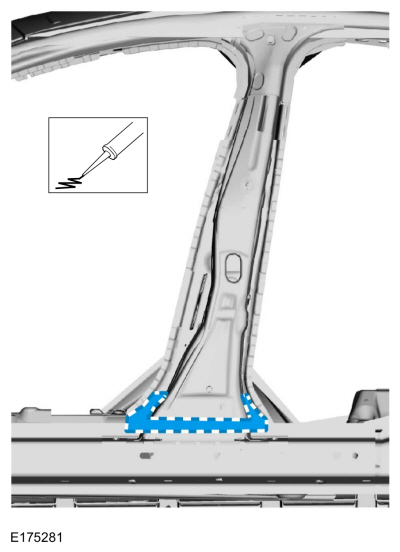

   Нанесите клей, как указано.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B



3. 3
   Установите, зажмите и приварите сменную наружную панель средней стойки.

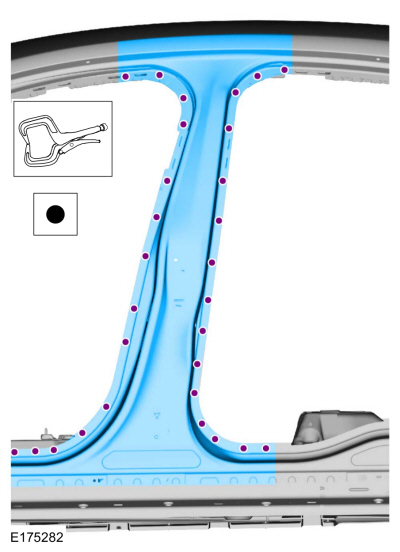

   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте основное оборудование: оборудование для контактной точечной сварки.



4. 4
   Заглушите и приварите сменную наружную панель средней стойки.

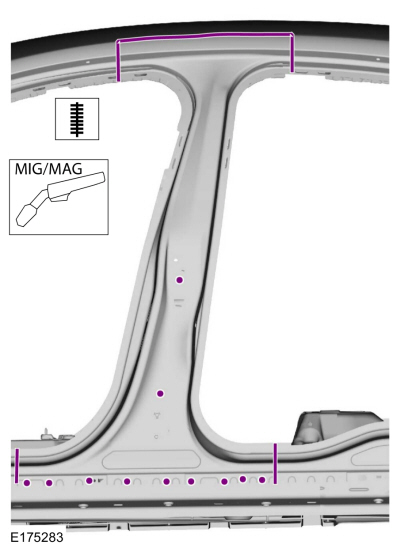

   Используйте общее оборудование: Сварочное оборудование MIG/MAG



5. 5
   Обработайте область ремонта, используя стандартные процедуры отделки металла.
6. 6
   Отшлифуйте и загрунтуйте место ремонта, используя одобренную Ford систему окраски.
7. 7
   Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
8. 8
   Окрасьте место ремонта с помощью системы окраски, одобренной Ford.
9. 9
   Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
10. 10
    Установите дверные петли, ответную планку и болты.

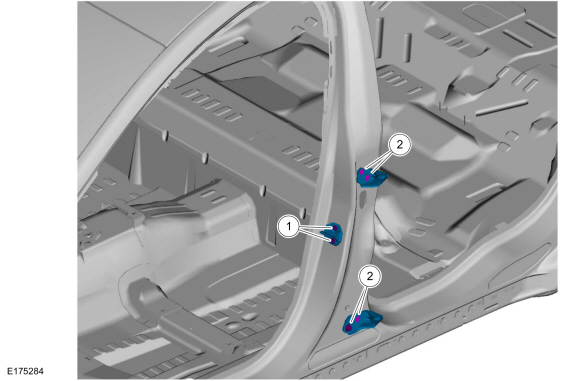

    Крутящий момент:
    1: 35 фунт-футов (48 Н·м)
    2: 22 фунт-фута (30 Н·м)



11. 11
    Переместите ковровое покрытие и жгут проводов.
12. 12
    Установите следующие элементы:
    См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
    См.: Регулятор высоты плеча ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
    См.: Натяжитель и преднатяжитель ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
    См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).
    См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
    См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
13. 13
    Перезагрузите SRS.
    См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
