Ford Fusion: Ремонт листового металла боковой панели / Поворотная панель. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРИМЕЧАНИЕ: Линии разреза зависят от повреждения и запасной части.

   Возможные разрезы в зависимости от повреждения.


1. Восстановите автомобиль до размеров до аварии.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Удалите следующие элементы:
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Натяжитель и преднатяжитель ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Переместите ковер и жгут проводов подальше от места ремонта.

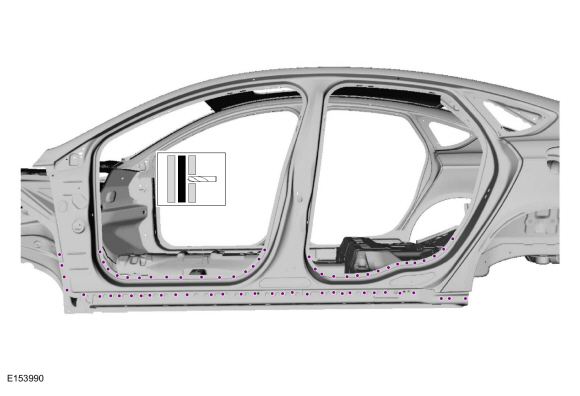

1. Просверлите точечные сварные швы на панели коромысел.
   Используйте общее оборудование: сверло для точечной сварки

1. Разорвите клейкую связь и снимите внешнюю часть панели коромысла.
   Используйте общее оборудование: фен.

Монтаж

1. Просверлите отверстия для сварки заглушек в сменной панели коромысел.
   Используйте общее оборудование: сверло 8 мм.

1. Нанесите клей, как указано.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

1. Установите, закрепите и приварите сменную панель коромысел.
   Используйте основное оборудование: оборудование для контактной точечной сварки.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Шов и пробка приваривают панель коромысла.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Обработайте все соединения, используя стандартные методы отделки металла.


1. Отшлифуйте и загрунтуйте зону ремонта, используя одобренную Ford систему окраски.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Окрасьте место ремонта с помощью системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Переместите ковровое покрытие и жгут проводов.


1. Установите следующие элементы:
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Выровняйте двери.
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
   См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
