Модуль круиз-контроля (CCM). Снятие и установка

Удаление

1. 1
   Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
2. 2
   • Отсоедините электрический разъем.

   • Освободите втулки CCM от шаровых шпилек.

   • Удалите ККМ.

   • Для установки выровняйте CCM после установки.
     См.: Настройка радара круиз-контроля (419-03A Круиз-контроль, общие процедуры).



3. 3
   Снимите затвор активной решетки.
   См.: Активная заслонка решетки радиатора (501-02 Передние панели кузова, снятие и установка).

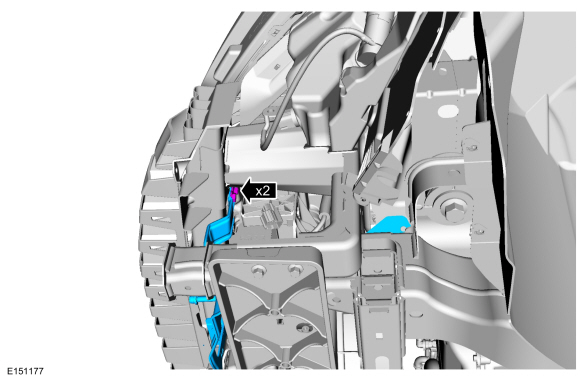

4. 4
   Снимите болты кронштейна CCM.
   Крутящий момент: 20 фунт-футов (27 Н·м)

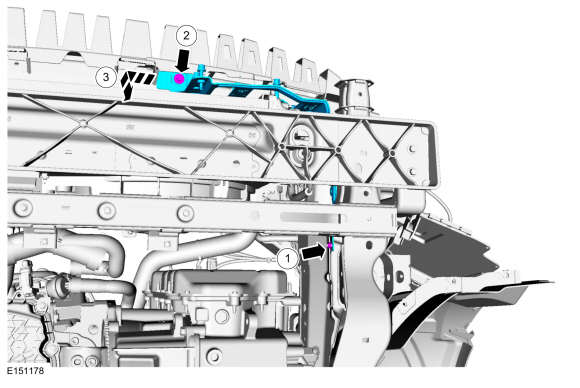

5. 5

   Снимите кронштейн ССМ.


   1. Снимите гайку кронштейна CCM.
      Крутящий момент: 80 фунтов на дюйм (9 Н·м)

   2. Снимите болт кронштейна CCM.
      Крутящий момент: 80 фунтов на дюйм (9 Н·м)

   3. Выдвиньте кронштейн CCM из паза переднего бампера.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
