Ford Fusion: внешние органы управления автоматической коробкой передач — 6-ступенчатая автоматическая коробка передач — 6F35 / модуль переключения передач (GSM). Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Нет необходимости выполнять PMI при установке нового GSM, если это специально не указано в TSB, GSB, FSA или SSM.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

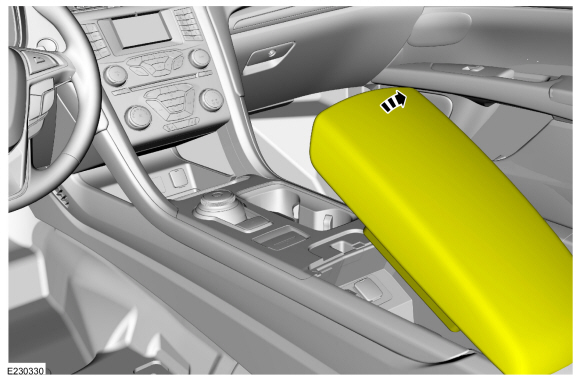

1. Откройте крышку отсека для хранения на напольной консоли.

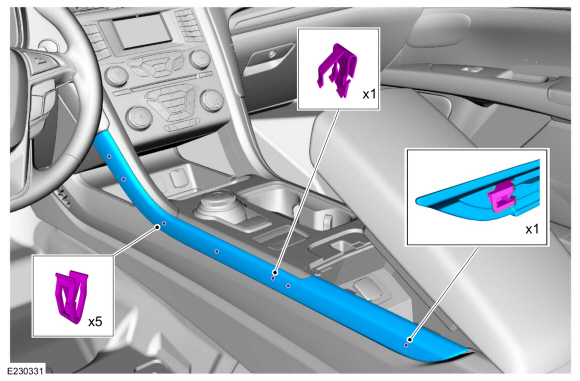

1. С обеих сторон.
   Освободите фиксаторы и снимите верхние боковые отделочные панели напольной консоли.

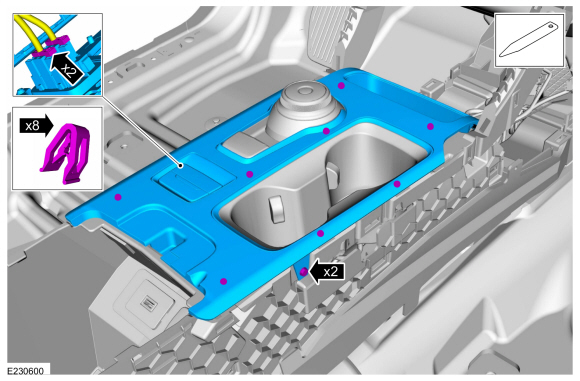

1.
   Выверните винты, освободите зажимы и снимите верхнюю панель отделки напольной консоли.

   • Отсоедините электрические разъемы.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

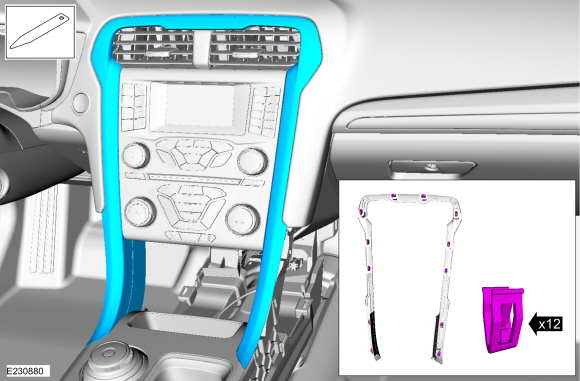

1. Освободите зажимы и снимите панель отделки центральной консоли.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

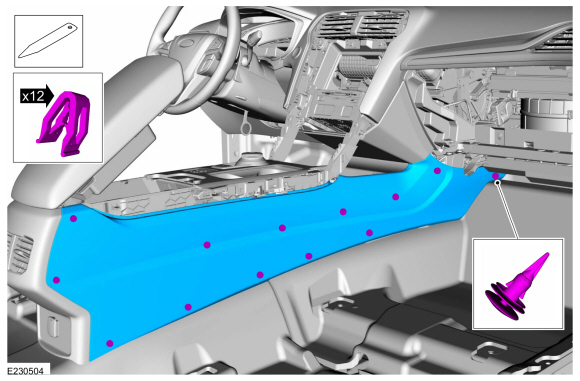

1. С обеих сторон.
   Снимите обе боковые панели отделки консоли.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

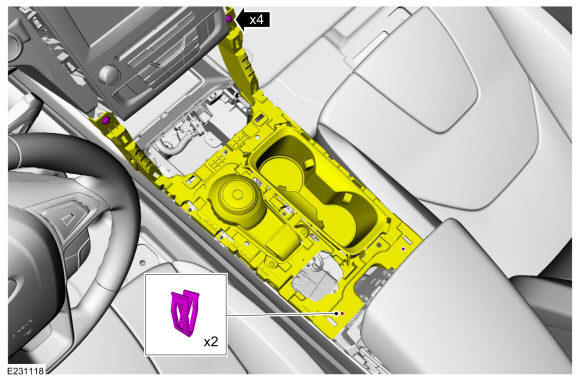

1. Выверните винты, освободите зажимы и расположите верхнюю опору напольной консоли, чтобы получить доступ к GSM.

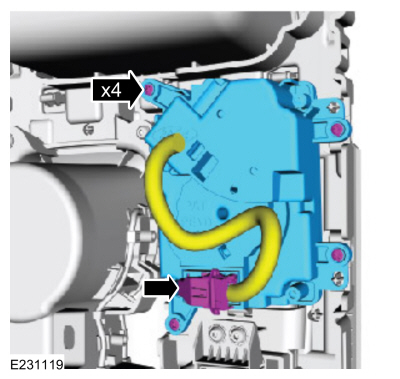

1. Отсоедините электрический разъем, выверните винты и снимите GSM.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
