Ford Fusion: внутренняя отделка и орнамент / хедлайнер. Снятие и установка

Материалы

Удаление

УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не помять обшивку потолка во время снятия и установки, иначе это может привести к повреждению обшивки потолка.

Автомобили, оснащенные датчиком дождя или зеркалом с автоматическим затемнением

1. Снимите перчаточный ящик.
   См.: Перчаточный ящик (501-12 Приборная панель и консоль, Снятие и установка).


1. Отсоедините электрический разъем жгута проводов обивки потолка.


Все автомобили

1. С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. С обеих сторон снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. С обеих сторон снимите верхние панели отделки задней стойки.
   См.: Панель верхней отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Установите оба передних сиденья в крайнее заднее и полностью откинутое положение.


1. Снимите БКМ.
   См. Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).


1. ПРИМЕЧАНИЕ: Приборная панель снята для наглядности.

   Снимите фиксаторы и кронштейн BCM.

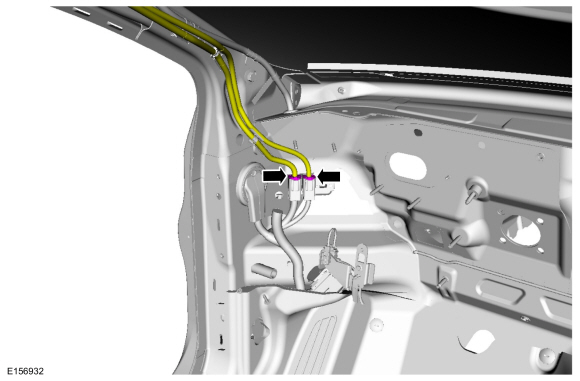

1. ПРИМЕЧАНИЕ: Показан автомобиль с открывающейся панелью крыши, автомобили без панели открывания крыши аналогичны.

   ПРИМЕЧАНИЕ: Приборная панель снята для наглядности.

   Отсоедините электрические разъемы жгута проводов обшивки потолка и отложите жгут проводов в сторону.


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Если есть.

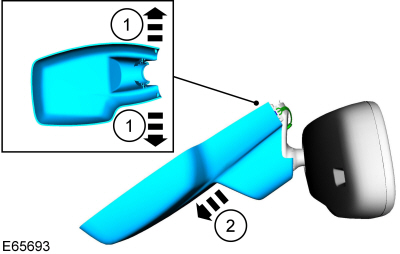

   Снимите верхнюю крышку зеркала заднего вида.


1. Если есть.
   Снимите нижнюю крышку зеркала заднего вида.


1. Если есть.
   Отсоедините электрические разъемы.


1. ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

   С обеих сторон.
   Снимите солнцезащитный козырек.

   1. Снимите стопорную крышку.

   2. Освободите фиксатор.

   3. Снимите солнцезащитный козырек.

   4. Если есть.
      Отсоедините электрический разъем.


1. ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

   С обеих сторон.
   Снимите фиксатор и клипсу солнцезащитного козырька.


1. Все.
   Снимите крышки фиксаторов и фиксаторы и снимите вспомогательные рукоятки.


1. ПРИМЕЧАНИЕ: Показан автомобиль с открывающейся панелью крыши, автомобили без панели открывания крыши аналогичны.

   Если есть.
   С левой стороны освободите фиксаторы и отложите в сторону жгут проводов.


Автомобили, оснащенные датчиком дождя или зеркалом с автоматическим затемнением

1. С правой стороны освободите фиксаторы и отложите в сторону жгут проводов обшивки потолка.


Все автомобили

1. Если имеется панель открывания крыши, освободите семь магнитов и два направляющих штифта и магниты.


1. Снимите хедлайнер.


Монтаж

1. ПРИМЕЧАНИЕ: Эти шаги необходимы только при установке нового компонента.

   ПРИМЕЧАНИЕ: При переносе ремня безопасности на новый обивка потолка обратите внимание на расположение каждого электрического разъема во время снятия и сохраните эти места при перемещении жгута. Если есть с шумоподавлением разъемы микрофона такие же, но не взаимозаменяемы и должны сохранять свои первоначальные местоположения для система для корректной работы.

   ПРИМЕЧАНИЕ: Приобретите указанный клей в продаже. В зависимости от обивки потолка и дополнительных жгутов проводов покупка рекомендуется использовать несколько трубок.

   1. Используя ленту, отметьте провод в точках выхода на правильную длину от соединителей обивки потолка к кузову/крыше.

   2. Осторожно снимите жгут проводов с оригинальной обивки потолка.

   3. Используя инструмент для разметки, отметьте новый потолок с помощью места прокладки и выхода жгута проводов от оригинала хедлайнер.


   4. УВЕДОМЛЕНИЕ: Не повредите жгут проводов, срезая лишний клей со жгута проводов.

      Отрежьте и удалите лишний клей со жгута проводов.

   5. Поместите жгут проводов на новый потолок, убедитесь, что ремни имеют достаточную длину для соединения с телом/ соединители кровли в местах крепления ленты ранее. Наклейте ленту на временно удерживайте жгут проводов на обшивке потолка.

   6. Нанесите клей в том же месте, что и заводской клей по всей длине провода подвеска к обшивке потолка, чтобы избежать проблем с NVH.
      Материал: клей для сверхбыстрого ремонта 3M™ / 04747

1. УВЕДОМЛЕНИЕ: Автомобили с шумоподавлением микрофонов, кронштейны должны быть приклеены заподлицо к новому потолку и валик клея, нанесенный вокруг кронштейна, чтобы обеспечить надлежащую герметизацию и что система работает корректно.

   ПРИМЕЧАНИЕ: Перемещайте детали по мере необходимости.

   Для установки выполните процедуру удаления в обратном порядке.
