Гидравлический блок управления (HCU). Снятие и установка

Удаление

Все автомобили

1. Снимите лоток аккумулятора.
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

Автомобили с механической коробкой передач

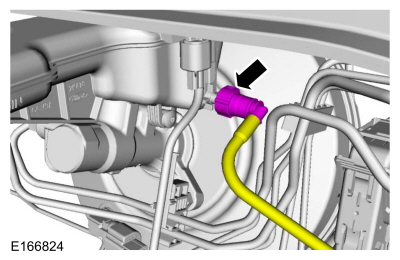

2. Отсоедините фитинг питающей трубки главного цилиндра сцепления.

Все автомобили

1. 1

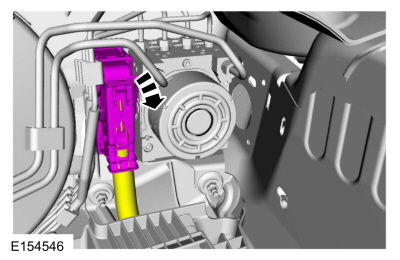

   Отсоедините электрический разъем модуля ABS.



2. 2

   УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

   УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

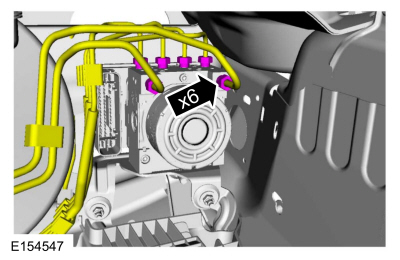

   Отсоедините фитинги тормозной трубки.
   Крутящий момент: 159 фунтов на дюйм (18 Н·м)



3. 3

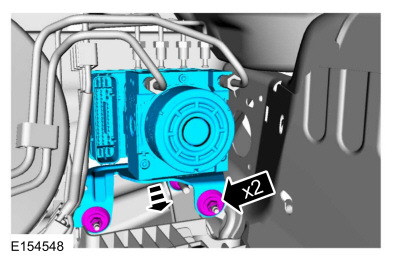

   Снимите гайки и HCU.
   Крутящий момент: 80 фунтов на дюйм (9 Н·м)



4. 4

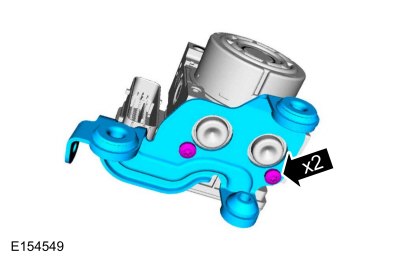

   Снимите болты и кронштейн HCU.
   Крутящий момент: 80 фунтов на дюйм (9 Н·м)



5. 5

   УВЕДОМЛЕНИЕ: Убедитесь, что HCU и ABS модуль чист и свободен от тормозной жидкости или посторонних материалов перед разделение компонентов. Не допускайте попадания тормозной жидкости или посторонних попадание материала на сопрягаемую сторону модуля ABS или повреждение компонента.

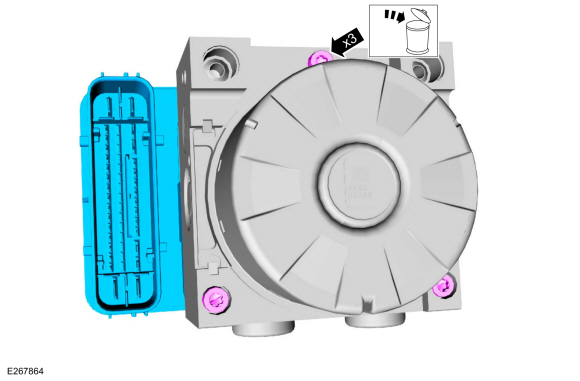

   Снимите винты и модуль ABS. Выбросьте винты.
   Крутящий момент: 49 фунтов на дюйм (5,5 Н·м)



Монтаж

Все автомобили

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
3. 3
   Если новый HCU устанавливается, выполните последовательность инициализации IVD и клапан Калибровка с помощью сканирующего прибора и следования сканирующему прибору на экране инструкции.

Автомобили с механической коробкой передач

4. Прокачайте систему сцепления.
