Ford Fusion: приборная панель и консоль / верхняя часть приборной панели. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. ПРИМЕЧАНИЕ: Приборная панель должна быть снята с автомобиля перед снятием верхней части приборной панели.

   Снимите приборную панель.
   См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите рулевую колонку.
   См. также: Рулевая колонка (211-04 Рулевая колонка, снятие и установка).

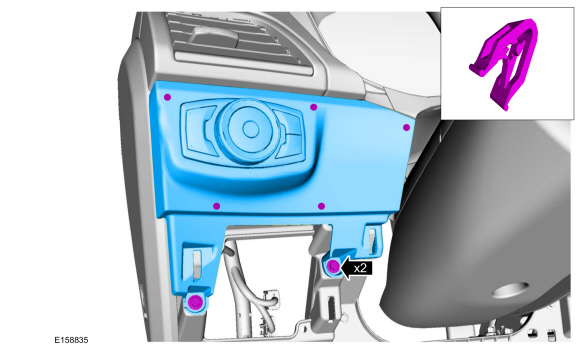

1. Выверните болты, освободите защелки и опустите панель облицовки панели приборов.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. Отсоедините электрический разъем выключателя фар и снимите панель отделки панели приборов.

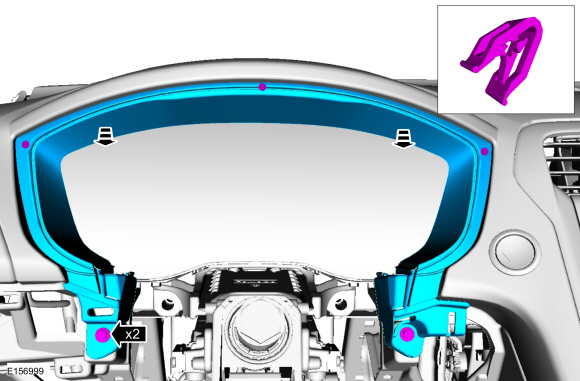

1. Снимите болты, освободите зажимы и снимите лицевую панель IPC.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

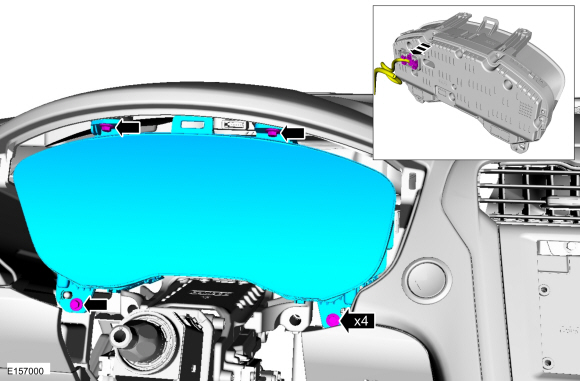

1. Снимите болты и МПК. Отсоедините электрический разъем.
   Крутящий момент: 27 фунтов на дюйм (3 Нм)

1. Удалите FCDIM или FDIM.
   См. также: Передний интерфейсный модуль управления/дисплея (FCDIM) (415-00 Информационно-развлекательная система - Общие сведения) .
   См.: Интерфейсный модуль переднего дисплея (FDIM) (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).
   См.: Интерфейсный модуль переднего дисплея (FDIM) (415-00). Информационно-развлекательная система - Общая информация) .


1. Если есть.

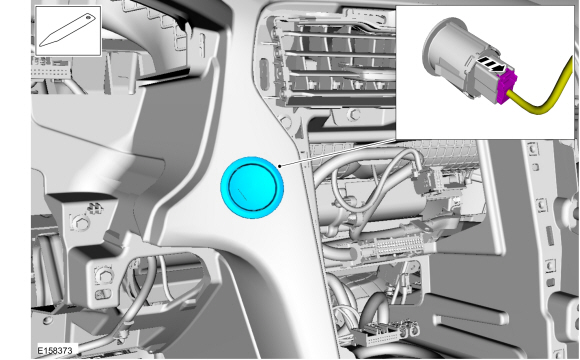

   Снимите кнопку запуска и остановки двигателя и отсоедините электрический разъем.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите АКМ.
   См. также: Передний блок управления аудиосистемой (ACM) (415-00 Информационно-развлекательная система — общая информация) .
   См.: Передний блок управления аудиосистемой (ACM) (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).
   См. также: Передний блок управления аудиосистемой (ACM) (415-00 Информационно-развлекательная система — общая информация) .

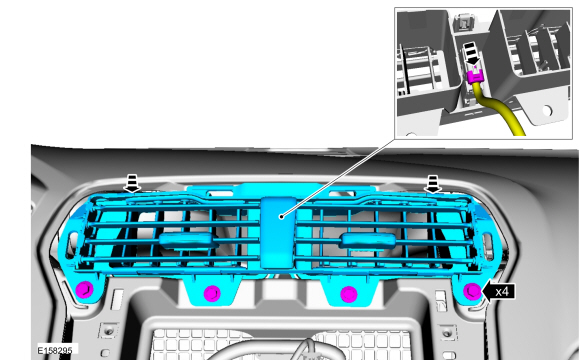

1. Снимите болты и центральный регистр. Отсоедините электрический разъем.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. Освободите фиксаторы и снимите отделочную панель правой приборной панели.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

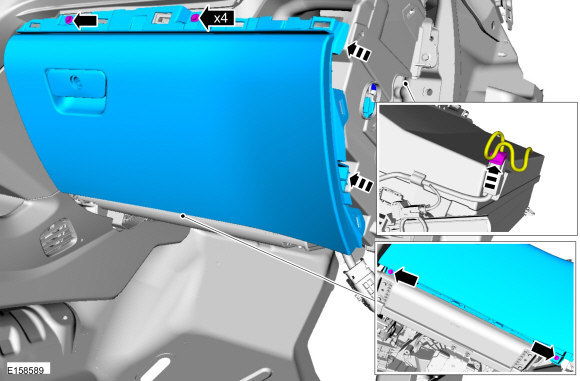

1. Выверните болты, освободите фиксирующие выступы и снимите перчаточный ящик. Отсоедините электрический разъем.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

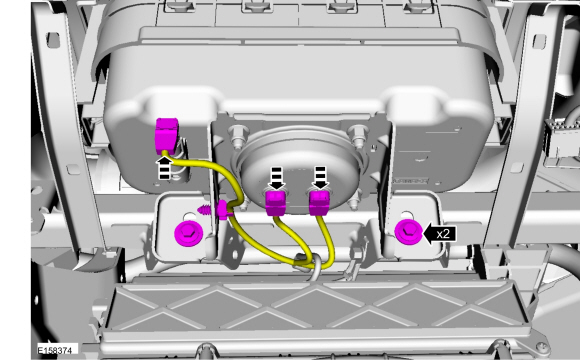

1. Выверните болты, отсоедините электрические разъемы, освободите фиксатор жгута и отложите жгут в сторону.
   Крутящий момент: 93 фунта на дюйм (10,5 Нм)

1. Если имеется, снимите центральный динамик приборной панели.
   См.: Центральный динамик приборной панели (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).


1. Освободите зажимы и снимите панель решетки дефростера. Отсоедините электрические разъемы.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите модуль HUD.
   См.: Модуль проекционного дисплея (HUD) (419-03B Система предупреждения и предотвращения столкновений, Снятие и установка).

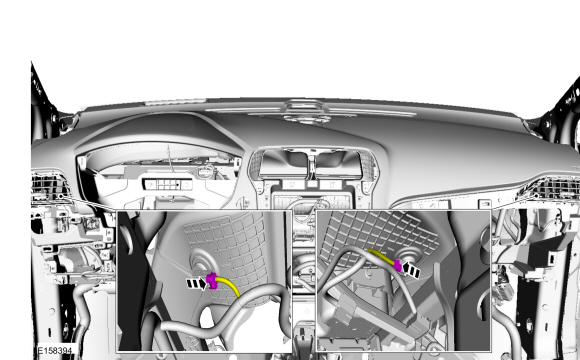

1. Отсоедините электрические разъемы.

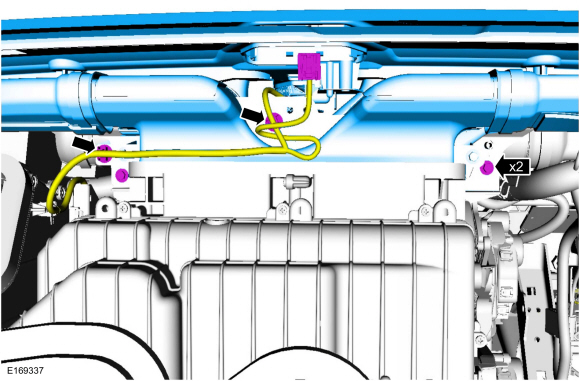

1. Выверните болты, отсоедините электрический разъем и освободите фиксаторы жгута проводов.


1. ПРИМЕЧАНИЕ: Во избежание повреждения приборной панели при выполнении этого шага требуется помощник.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не препятствуют снятию верхней секции или повреждению могут возникнуть компоненты.

   ПРИМЕЧАНИЕ: Перед окончательной затяжкой установите все болты вручную.

   Снимите болты и верхнюю часть панели приборов.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
