Ford Fusion: приборная панель и консоль / напольная консоль. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Откройте подлокотник напольной консоли.


1. ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

   С обеих сторон.
   Освободите фиксаторы и снимите верхнюю отделочную панель напольной консоли.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.

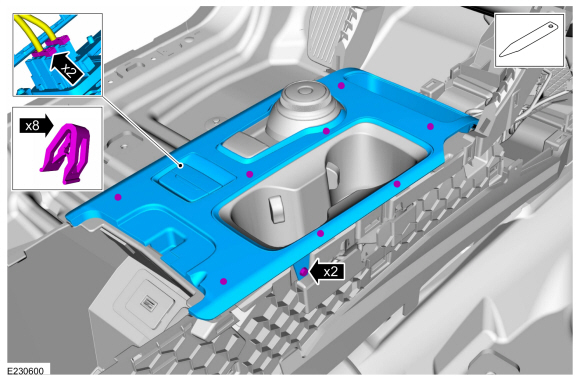

   Освободите зажимы, выверните винты и снимите верхнюю панель отделки напольной консоли.

   • Отсоедините электрические разъемы.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите панель отделки центральной консоли.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

   С обеих сторон.
   Освободите канцелярский штифт, зажимы начинаются спереди назад. Высвободите язычок в нижнем заднем углу и снимите пол. панель боковой отделки консоли.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.
   Освободите зажимы, выверните болты и снимите верхнюю отделочную панель напольной консоли.

   • Отсоедините электрический разъем.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.
   Освободите зажимы и снимите нижний ящик для хранения центральной панели приборов.

   • Отсоедините электрические разъемы.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Отсоедините электрические разъемы, снимите болты и напольную консоль.
   Крутящий момент: 55 фунтов на дюйм (6,2 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: При каждом отсоединении электрического разъема выключателя стояночного тормоза система EPB деактивируется, а в модуле ABS сохраняется код неисправности. Выполните следующий шаг, чтобы восстановить систему EPB и удалить код неисправности модуля ABS.

   Дважды включите и отпустите стояночный тормоз в течение 5 секунд, останавливаясь с переключателем в НЕЙТРАЛЬНОМ положении на примерно полсекунды между каждым нажатием и отпусканием.
